Online-Hilfe für Jellox Pulse Pro

Allgemeine Produktinformationen

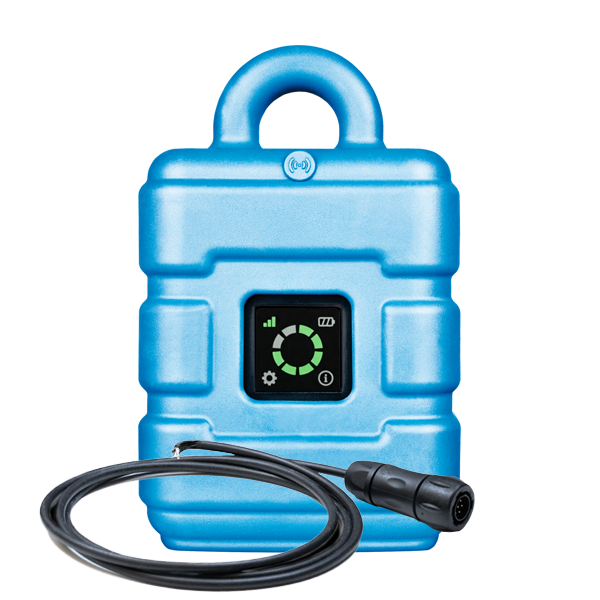

Der Jellox Pulse ist ein für den Einsatz im Umfeld der Wasserverteilung (d. h. Transport von Wasser zu den Verbrauchern über ein Netzwerk von Rohren, Pumpen und Speichereinrichtungen) konzipiert. Es handelt sich um ein kompaktes, batteriebetriebenes, stationäres, für den Betrieb in Schächten ohne explosiver Atmosphäre konzipiertes Gerät zur Erfassung, Aufzeichnung und Übertragung der Impulse von Wasserzählern sowie des Schaltzustands von digitalen Kontakten. Dabei kann es sich um die Ausgangssignale von Großwasserzählern oder MID konformen Zählern, sowie den Schaltzustand von Schiebern, Schwimmern oder Tür/-Schacht-/ Deckelöffnungskontakten handeln. Der Jellox Pulse eignet sich somit für das Zählermonitoring, die Mengenerfassung sowie die Detektion von Rohrbrüchen (über Druchflussmenge), Zugriffen auf die Infrastruktur (über Tür-, Schacht- oder Deckelkontakt), Schieberstellungen oder eines Wassereintritts (über Schwimmerkontakt). Er verfügt über 4 Eingänge, die entweder als Zähler- oder als Digitaleingang konfiguriert werden können. An die Eingänge kann ein Zähler oder Digitalkontakt direkt, ohne zusätzliche Energiequelle angeschlossen werden. Der Jellox Pulse arbeitet dank der eingebauten Batterie und des integrierten SIM-Chips völlig autark und ist optimal für den Langzeiteinsatz.

Produktmerkmale:

  • Extrem kompakte Bauweise
  • Ecodesign
  • konfigurierbar über Webschnittstelle
  • Übertragungs- und Aufzeichnungszyklus einstellbar
  • Standortunabhängige Verwaltung der Messstellen über das Internet
  • integrierter, langlebiger SIM-Chip
  • Gerätezeit mit dem Server synchronisiert
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • Variante mit interner Antenne oder mit ext. Antennenanschluss verfügbar

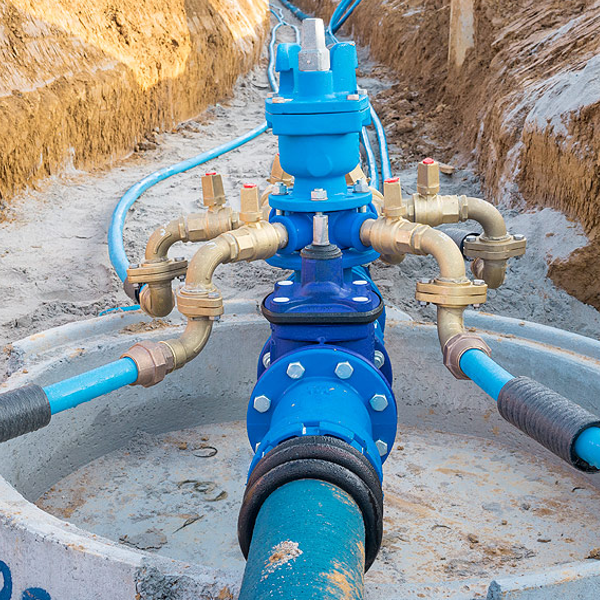

Anwendung:

  • Infrastrukturüberwachung
  • Großwasserzählermonitoring
  • Mengenerfassung
  • Rohrbrucherkennung
  • Zählerfernauslese

Diese Online-Hilfe ist gültig ab:

  • Firmware Version: 00v013
  • IoT App. Version: 15v000
  • Server Version: 54v00x
  • Produktrevision: 2.0

Häufig gestellte Fragen (FAQs)

Angezeigter Fehlercode Erklärung

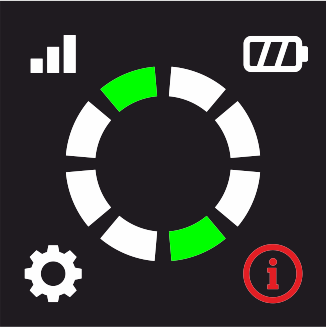

letzte Verbindung fehlgeschlagen

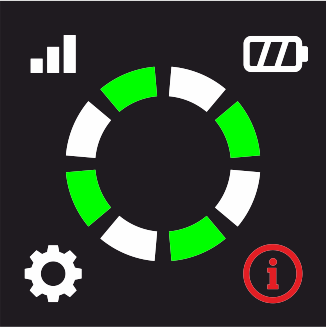

blockierter Zählerausgang erkannt

Eine detaillierte Erklärung finden Sie im Abschnitt Fehlercodes.

Ja.

Bei der Variante mit externem Antennenanschluss ist keine interne Antenne verbaut. Daher ist der Anschluss einer externen Antenne zwingend erforderlich. Es empfiehlt sich die "Kuppelantenne Multiband FME-F 3m " (301211).

Eine Liste verfügbarer Antennen finden Sie im Abschnitt Antennen.

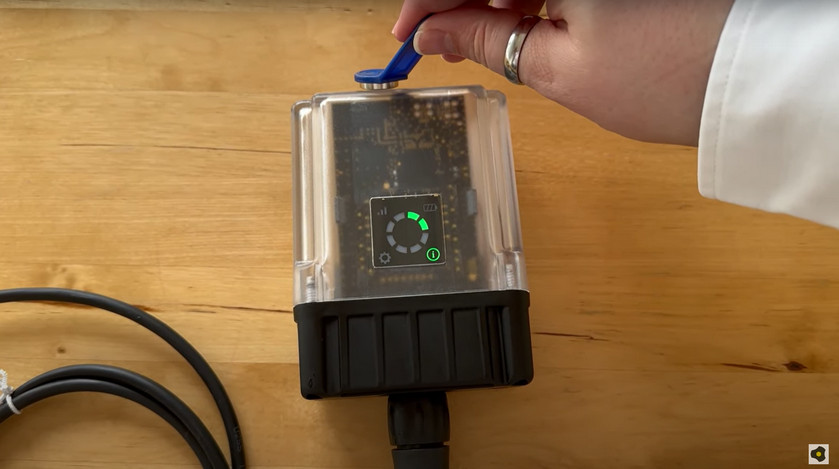

How-To-Video: Auslösen des Aloha-Übertragungsmodus

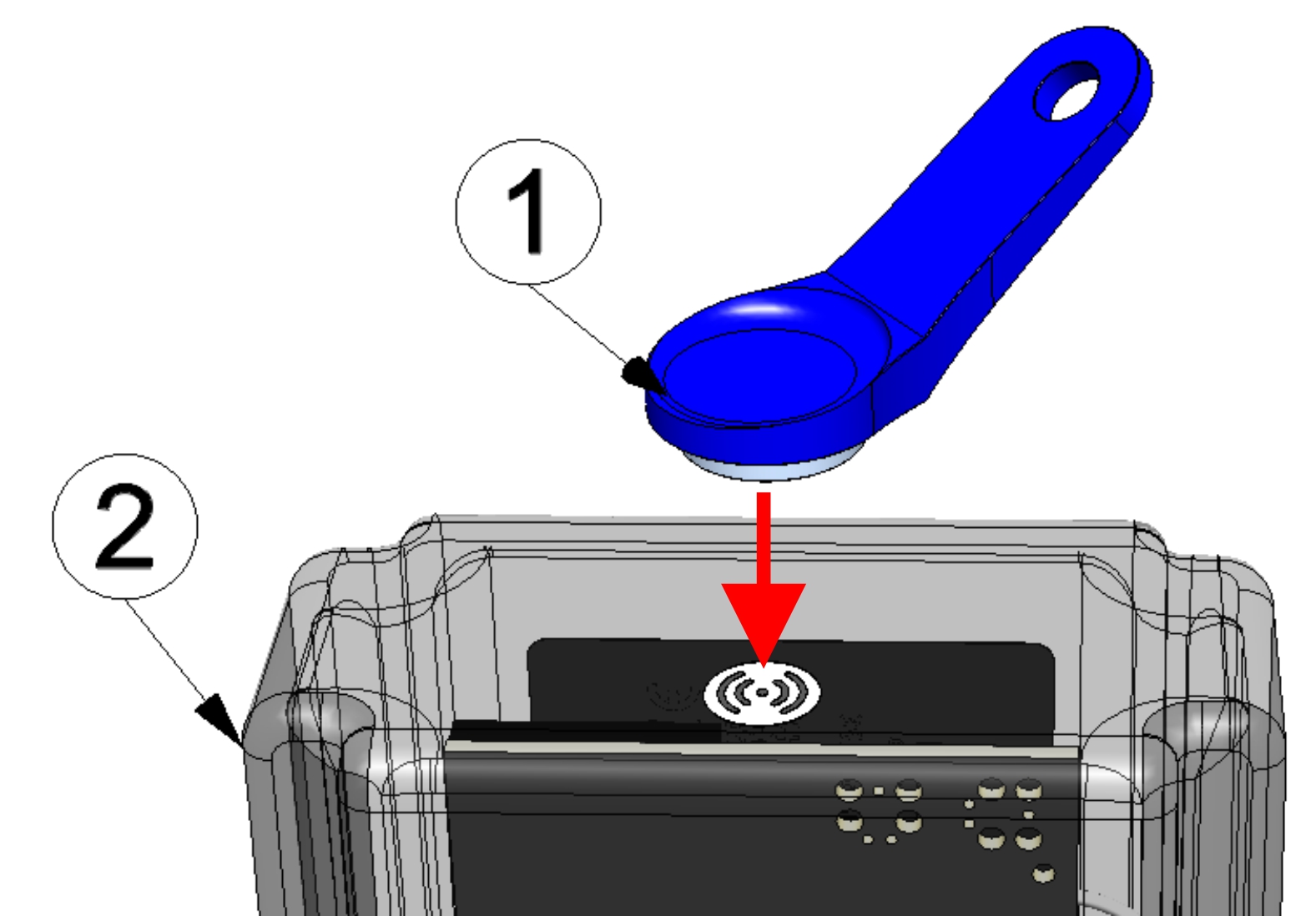

Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

1 MDN Magnet (206.803) 2 Jellox Pulse

Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.

Beim ersten kurzen Drücken nach dem Aktivieren des Displays wird das automatische Wechseln zwischen der Anzeige der Fehlercodes (sofern aktive Fehler vorliegen) und des aktuellen Betriebszustands deaktiviert. Bei jedem weiteren Drücken wird auf den nächsten Anzeige weitergeschaltet.

1 MDN Magnet (206.803) 2 Jellox Pulse

Sensoranschluss

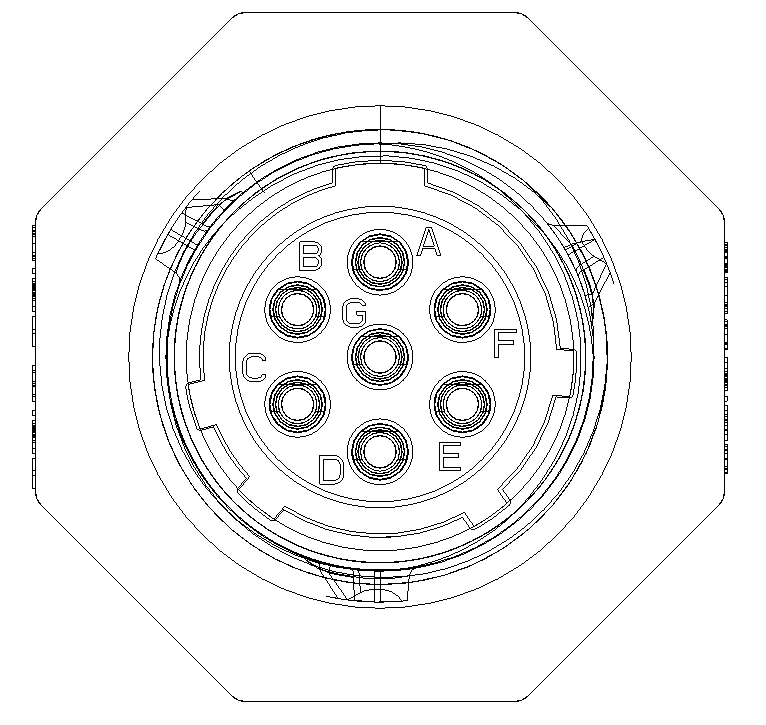

  Sensoranschluss (7pol. MIL Buchse) Anschlusskabel Signal

Sensoranschluss

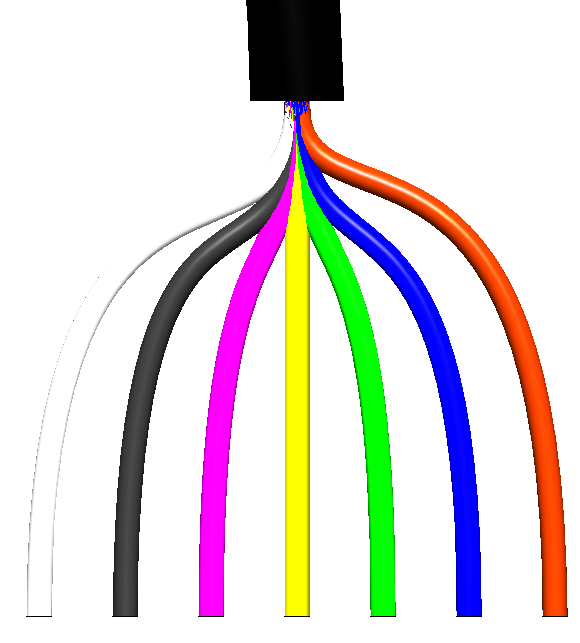

Anschlusskabel

 A weiß Eingang 3
B grau Eingang 4
C rosa reserviert für Erweiterungen
D gelb Eingang 2
E grün Eingang 1
F blau reserviert für Erweiterungen
G braun Masse

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Zähler und der digitalen Kontakte.

Zum Setzen des Zählerstandes muss sich der Jellox Pulse im Aloha-Übertragungsmodus befinden.

Wechseln Sie zum Konfigurationsabschnitt Messsystem. Das Eingabefenster zum Setzen des Zählerstandes kann über das Drei-Punkte-Symbol am Ende der Zeile, die einen Messkanal repräsentiert, geöffnet werden.

Eine detaillierte Erklärung finden Sie im Quick Start Guide unter Startwert für den Zählerstand setzen.

Zähler und Sensoren mit potentialfreiem Schaltkontakt können direkt mit den Eingängen des Jellox Pulse verbunden werden. Eine zusätzliche Energiequelle ist nicht erforderlich. Eine detaillierte Beschreibung der Eingänge finden Sie im Abschnitt Technische Details zu den Eingängen.

Zähler und Sensoren mit aktivem Ausgang (d. h. Spannungsausgang) oder S0-Schnittstelle sind nicht kompatibel.

Die Microtronics Engineering GmbH prüft zudem laufend verschiedenste Zähler und Sensoren auf ihre Kompatibilität mit dem Jellox Pulse . Eine Liste kompatibler Sensoren finden Sie im Abschnitt Kompatible Sensoren.

Der Transportmodus wird beim ersten Auslösen des Aloha-Übertragungsmodus (siehe Aloha-Übertragungsmodus) deaktiviert und lässt sich durch den Anwender nicht wieder reaktivieren.

Soll das Jellox Pulse für längere Zeit gelagert werden, empfiehlt es sich, die Eingänge zu deaktivieren (Modus "aus", siehe Eingang im Modus "Digital") und das Übertragungsintervall auf 6 h zu setzen (siehe Geräte Einstellungen ).

Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.
