Eingang im Modus "Digital"

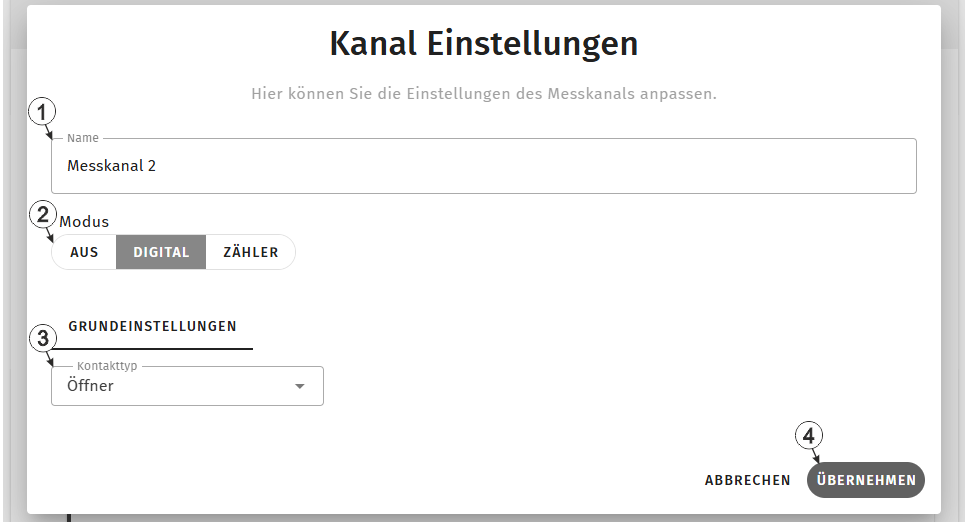

Eingabefenster "Kanal Einstellungen", Modus "Digital"
| 1 | frei wählbarer, variabler Teil der Bezeichnung für die Messwerte
Für Eingänge im Modus "Digital" werden zwei Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen Teil zusammen (z. B. "myName - Kontaktstellung" und "myName - Betätigungsstatus"). |
|
| 2 | Basiseinstellung für den Messkanal | |
| aus | Messkanal deaktiviert | |
| Digital | Digitaleingang (erfassen des Schaltzustands eines digitalen Kontakts) | |
| Zähler | Endloszähler (aufaddieren der Impulse eines Wasserzählers) | |
| 3 | Typ des
mit dem Eingang verbundenen Kontakts
Tip: Für beide Typen gilt:
|
|
| Öffner | Der Kontakt ist im Ruhezustand geschlossen (d. h. es fließt Strom). Bei Betätigung öffnet der Kontakt. | |
| Schließer | Der Kontakt ist im Ruhezustand offen (d. h. es fließt kein Strom). Bei Betätigung schließt der Kontakt. | |
| 4 | Button zum Übernehmen der Einstellungen
Note: Zum Speichern der Einstellungen muss auch noch der
"Speichern"-Button unterhalb des Konfigurationsabschnitts "Smart Actions" geklickt
werden.
|
|
