Technische Details zu den Eingängen
Es stehen 4 Eingänge zur Verfügung, an die ohne zusätzliche Energiequelle ein Zähler- oder Digitalkontakt angeschlossen werden kann.

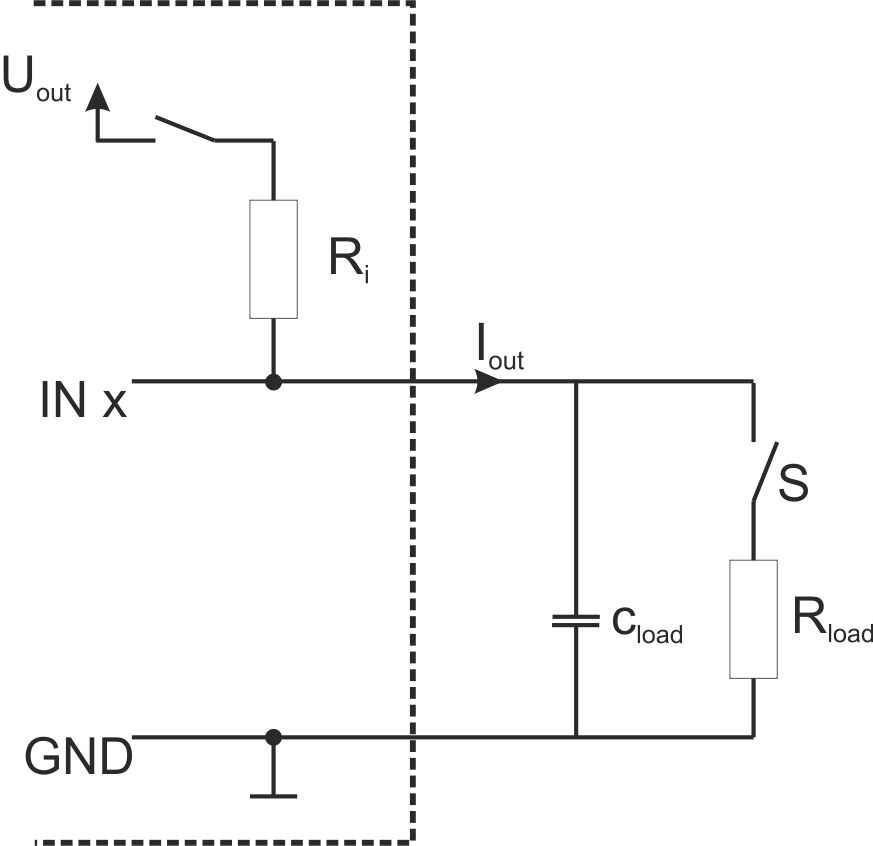

Prinzipschaltbild eines Eingangs
| Uout max | 3,3 V |
| Iout max | 317 µA |
| Ri | 10k5 |
| Rload max | 6 k |
| Cload max | 10 nF |
Für die korrekte Erkennung der Impulse müssen folgende Bedingungen eingehalten werden:
| Low | < 1,2 V |
| High | > 1,9 V |
| Impulslänge | >1 ms |
Eingänge im Modus "Digital"
Damit möglichst zeitnah auf Pegelwechsel reagiert werden kann, wird das Signal am Eingang ein mal pro Sekunde überprüft. Um dabei Energie zu sparen, wird die Ausgangsspannung Uout immer nur für 1 ms an den internen Widerstand Ri angelegt.
Eingänge im Modus "Zähler"
Damit die Impulse jeder Zeit erfasst werden können, liegt die Ausgangsspannung Uout kontinuierlich am internen Widerstand Ri an. Eine zuverlässige Erkennung der Impulse erfordert dabei allerdings eine Impulslänge von >1 ms. Wenn ein Zählerausgang für mehr als 2 sec. geschlossen ist, wird davon ausgegangen, dass der Ausgang blockiert ist. In diesem Fall wird die Ausgangsspannung Uout um Energie zu sparen nicht mehr kontinuierlich, sondern nur mehr im Sekundenintervall für jeweils 1 ms an den internen Widerstand Ri angelegt. Dabei wird dann geprüft, ob der Zählerausgang noch blockiert ist.
