Display

Important:

Berühren Sie das Display nicht mit einem spitzen Gegenstand, so wie beispielsweise der Spitze eines Kugelschreibers.
Stellen oder legen Sie keine Gegenstände auf dem Display ab, da es sonst zerkratzt werden könnte.

Allgemein

Das Display des Jellox Pulse dient ausschließlich der Signalisierung des Betriebszustandes und der Anzeige der Fehler-Codes (siehe Fehlercodes). Eine Bedienung des Geräts über das Display ist nicht möglich. Es besteht aus12 individuellen, mittels LED beleuchteten Symbolen. Das "Betriebszustand"-Symbol kann in unterschiedlichen Farben aufleuchten. Alle anderen Symbole können lediglich grün aufleuchten. Aktiviert wird das Display durch kurzes Betätigen (ca. 1 sec.) des Magnetschalters (siehe Magnetschalter). Daraufhin bleibt das Display für 30 sec. aktiv und zeigt nacheinander die Fehler-Codes (sofern aktive Fehler vorliegen) und den aktuellen Betriebszustand an. Mittels Magnetschalter kann dieser automatische Wechsel zwischen den Tabs auch abgeschaltet werden und manuell durch die Anzeigen geschaltet werden (siehe Magnetschalter).

Aufbau der Displayanzeige

1	Status der Mobilfunkverbindung
	aus	Mobilfunkverbindung ist getrennt; warten bis zum nächsten Verbindungsaufbau
	blinkt	Verbindungsaufbau
	leuchtet	Verbindung zum myDatanet-Server hergestellt
2	reserviert für Erweiterungen
3	Status des Aloha-Modus
	aus	Aloha-Modus inaktiv
	leuchtet	Aloha-Modus aktiv
4	Betriebszustand
	weiß	Transportmodus aktiviert (Auslieferungszustand)
	grün	Betrieb gemäß Konfiguration
	rot	aktive Fehler; Fehler-Code wird mittels Info-Kreis angezeigt
5	Info-Kreis. Abhängig von der aktuell ausgeführten Aktion oder dem Status des Geräts werden über den Info-Kreis unterschiedliche Informationen angezeigt: Betätigen des Magnetschalters: visualisieren der Zeit, für die der Magnetschalter betätigt wurde (siehe Magnetschalter) Verbindungsaufbau: Feldstärke des Mobilfunksignals sobald diese ermittelt werden konnte aktive Verbindung zum Server: Feldstärke des Mobilfunksignals aktiver Fehler: Fehler-Code (siehe Fehlercodes)

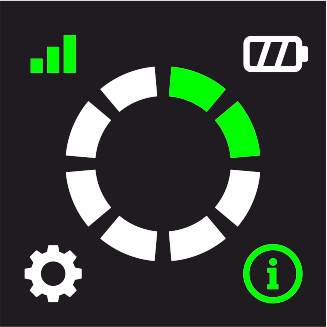

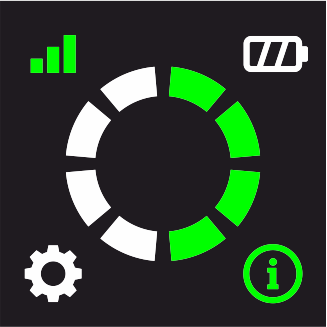

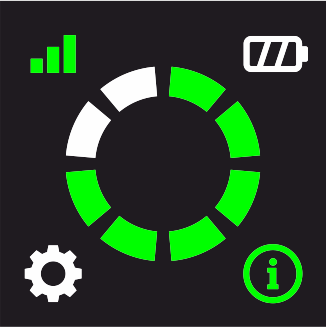

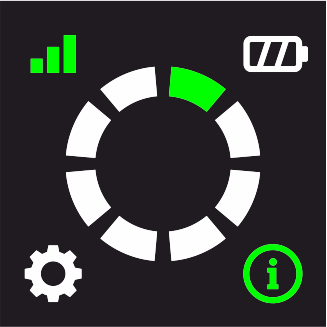

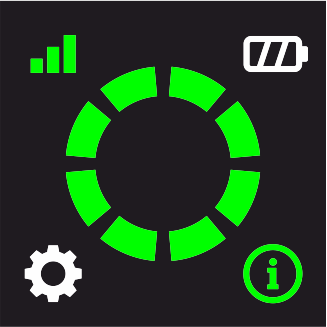

Tip: Ergänzende Erklärung zur Bewertung der Feldstärke des Mobilfunksignals:

"RSSI"
> -69 dBm
-70...-99 dBm
-100...-109 dBm
-110...-124 dBm
-125...-200 dBm

Die folgende Tabelle enthält eine Übersicht der Displayanzeigen, die sich aus der vorangegangenen Erklärung der einzelnen Symbole ergibt:

Displayanzeige	Erklärung

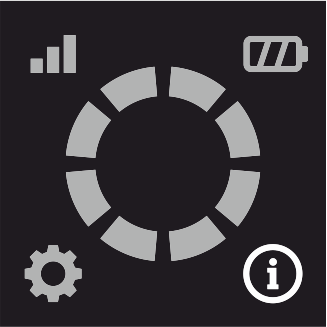

	Transportmodus aktiviert (Auslieferungszustand)

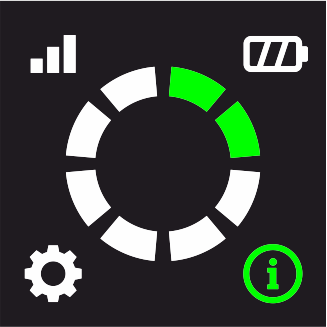

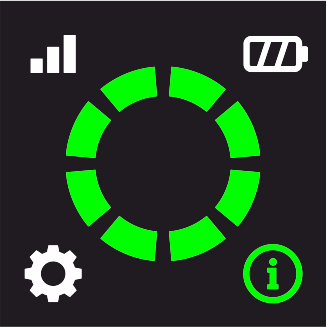

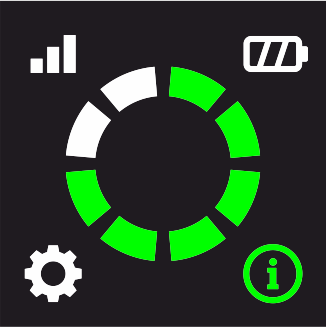

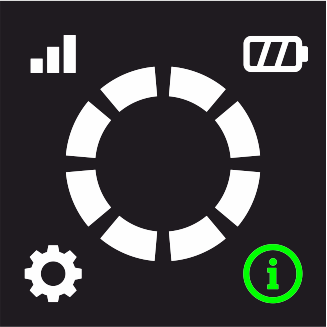

	Magnetschalter betätigt
	Betrieb gemäß Konfiguration; keine aktive Verbindung zum Server

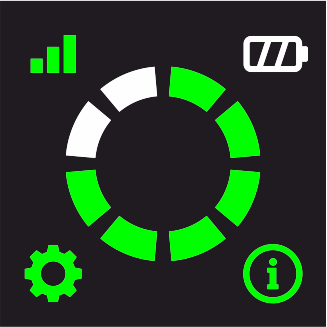

	Aloha-Modus aktiv Während des Verbindungsaufbaus blinkt das "Status der Mobilfunkverbindung"-Symbol. Sobald die Verbindung hergestellt wurde, leuchtet es durchgängig.
	Display wurde während eines vom Gerät initiierten Verbindungsaufbaus aktiviert Während des Verbindungsaufbaus blinkt das "Status der Mobilfunkverbindung"-Symbol. Sobald die Verbindung hergestellt wurde, leuchtet es durchgängig.

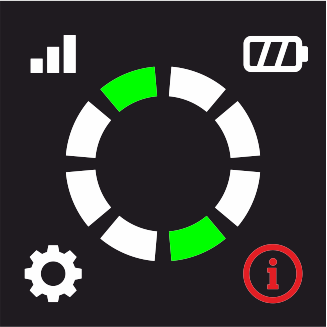

	Fehlercode (siehe Fehlercodes)

Fehlercodes

Angezeigter Fehlercode	Erklärung
	letzte Verbindung fehlgeschlagen Tritt das Problem beim Aufbau einer Aloha-Verbindung auf, wird der Aloha-Modus beendet. Die Verbindungs-Retries (siehe Vorgehensweise bei Verbindungsabbrüchen) finden zwar statt, aber es wird dabei eine normale Verbindung anstelle einer Aloha-Verbindung aufgebaut. D. h. das Jellox Pulse verbindet sich nur kurz mit dem Server. Dabei werden die seit der letzten Verbindung erfassten Messdaten übertragen und eventuell vorhandene Konfigurationsänderungen übernommen.
	blockierter Zählerausgang erkannt Ein Zählerausgang, der mit einem im Modus "Zähler" betriebenen Eingang verbundenen ist, war für mehr als 2 sec. geschlossen. Je nach aktuellem Betriebszustand leuchten eventuell auch das "Status der Mobilfunkverbindung"- und/oder "Status des Aloha-Modus"-Symbol.

Angezeigter Fehlercode

Erklärung

letzte Verbindung fehlgeschlagen

Tritt das Problem beim Aufbau einer Aloha-Verbindung auf, wird der Aloha-Modus beendet. Die Verbindungs-Retries (siehe Vorgehensweise bei Verbindungsabbrüchen) finden zwar statt, aber es wird dabei eine normale Verbindung anstelle einer Aloha-Verbindung aufgebaut. D. h. das Jellox Pulse verbindet sich nur kurz mit dem Server. Dabei werden die seit der letzten Verbindung erfassten Messdaten übertragen und eventuell vorhandene Konfigurationsänderungen übernommen.

blockierter Zählerausgang erkannt

Ein Zählerausgang, der mit einem im Modus "Zähler" betriebenen Eingang verbundenen ist, war für mehr als 2 sec. geschlossen.

Je nach aktuellem Betriebszustand leuchten eventuell auch das "Status der Mobilfunkverbindung"- und/oder "Status des Aloha-Modus"-Symbol.
