Magnetschalter
Für die Bedienung des Magnetschalters ist der im Lieferumfang enthaltene MDN Magnet (206.803) erforderlich.
Bedienung des Magnetschalters
| 1 | MDN Magnet (206.803) | 2 | Jellox Pulse |
Der Magnetschalter kann dazu verwendet werden, den Aloha-Modus zu aktivieren, das Display des Jellox Pulse für 30 sec. einzuschalten oder bei eingeschaltetem Display zwischen den Anzeigen (Fehlercodes und aktueller Betriebszustand) zu wechseln.
| Display | Bedienung durch den Benutzer | Reaktion des Geräts | Operation nach Loslassen des Magnetschalters |
|---|---|---|---|
| aus | kurz drücken (ca. 1 sec.) | Display wird für 30 sec. aktiviert | abwechselnde Anzeige der Fehlercodes (sofern aktive Fehler vorliegen) und des aktuellen Betriebszustands (siehe Display) |
| aus | drücken und 3 sec. halten | Aloha-Modus wird aktiviert | --- |
| ein | kurz drücken (ca. 1 sec.) | Display schaltet auf die nächste Anzeige um | Beim ersten kurzen Drücken nach dem Aktivieren des Displays wird das automatische Wechseln zwischen den Anzeigen deaktiviert. |
| ein | drücken und 3 sec. halten | Reset des Displays |

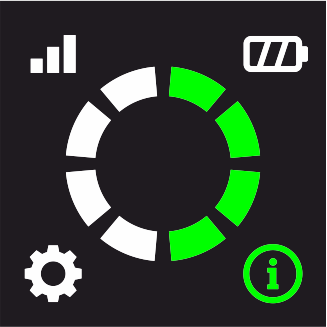

Sobald der Magnetschalter betätigt wurde, wird das Display des Jellox Pulse aktiviert. Über den Info-Kreis, dessen Segmente grün zu leuchten beginnen, wird die Zeit, für die der Magnetschalter betätigt wurde, visualisiert. Sobald alle Segmente grün leuchten, d. h. der Magnetschalter mindestens 3sec. betätigt wurde, wird der Aloha-Modus aktiviert (siehe Aloha-Übertragungsmodus).
|
... |
|
... |
|
Visualisierung der Zeit, für die der Magnetschalter betätigt wurde
Wird der Magnetschalter losgelassen bevor alle Segmente des Info-Kreises leuchten, werden nacheinander die Fehlercodes (sofern aktive Fehler vorliegen) und der aktuelle Betriebszustand angezeigt (siehe Display). Der Wechsel zwischen den Anzeigen erfolgt dabei alle 5 sec. . Beim ersten kurzen Drücken des Magnetschalters, während das Display aktiv ist, stoppt der automatische Wechsel zwischen den Anzeigen. Bei jedem weiteren Drücken wird auf die nächste Anzeige weitergeschaltet. Die Restzeit, für die das Display noch aktiv bleibt, wird dabei jedes Mal wieder auf 30 sec. gesetzt.
