Messsystem

Über diesen Konfigurationsabschnitt werden die Grundeinstellungen für das Gerät sowie die Einstellungen für die 4 Eingänge vorgenommen.

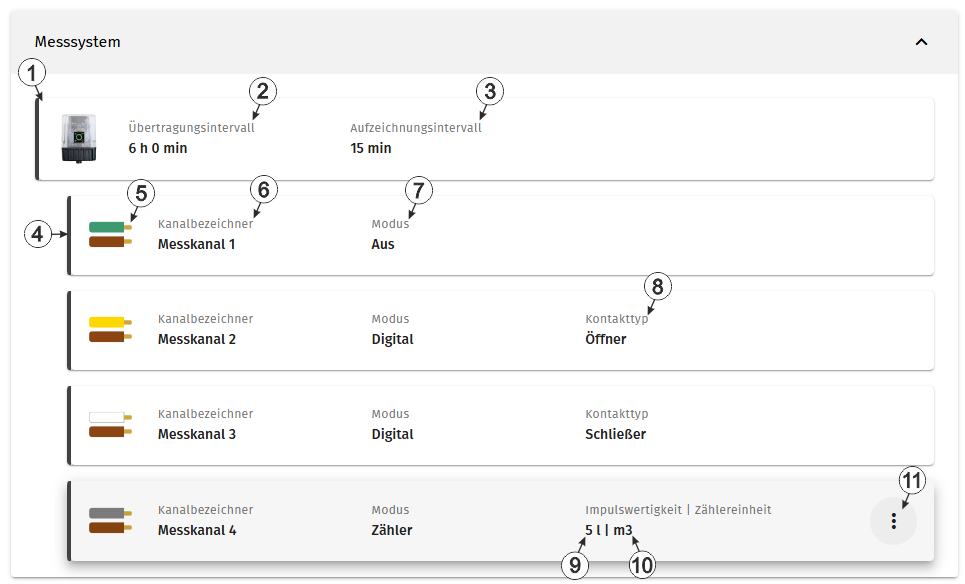

Konfigurationsabschnitt "Messsystem"

Informationen zum Gerät
1	Informationen zum aktuell mit der Site verknüpften Jellox Pulse . Durch Klicken auf diesen Bereich wird das Eingabefenster für die Grundeinstellungen des Geräts geöffnet (siehe Geräte Einstellungen ).
2	zeitlicher Abstand der Übertragungen
3	zeitlicher Abstand der Messdatenaufzeichnungen

Informationen zu den Eingängen
4	Informationen zum ersten Eingang. Durch Klicken auf diesen Bereich wird das Eingabefenster für die Konfiguration des Eingangs geöffnet (siehe Eingang im Modus "Digital" bzw. Eingang im Modus "Zähler").
5	Farben des Adernpaares des Eingangs; bei der braunen Ader handelt es sich um die gemeinsame Masse. Tip: Nur gültig bei Verwendung des "Anschlusskabel 8 m 7pol. " (301689) oder des Anschlusskabel 0,5 m 7pol.(400442).
6	variabler Teil der Bezeichnung für die Messwerte Für jeden Eingang werden mehrere Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen, vom gewählten Modus abhängigen Teil zusammen (z. B. "myName - Kontaktstellung" und "myName - Betätigungsstatus" für Eingänge im Modus "Digital").
7	Basiseinstellung für den Messkanal
	aus	Messkanal deaktiviert
	Digital	Digitaleingang (erfassen des Schaltzustands eines digitalen Kontakts)
	Zähler	Endloszähler (aufaddieren der Impulse eines Wasserzählers)

Informationen zu einem Eingang im Modus "Digital"
8	Typ des mit dem Eingang verbundenen Kontakts Tip: Für beide Typen gilt: befindet sich der Kontakt im Ruhezustand, wird der Wert "0" aufgezeichnet wurde der Kontakt betätigt, wird der Wert "1" aufgezeichnet
	Öffner	Der Kontakt ist im Ruhezustand geschlossen (d. h. es fließt Strom). Bei Betätigung öffnet der Kontakt.
	Schließer	Der Kontakt ist im Ruhezustand offen (d. h. es fließt kein Strom). Bei Betätigung schließt der Kontakt.

Note: Für den Stromverbrauch spielt es keine große Rolle, ob der Kontakt im Ruhezustand geschlossen oder offen ist, da das Jellox Pulse jede Sekunde nur für 1 ms Spannung an den Kontakt anlegt um dessen Schaltzustand zu überprüfen. Der Stromverbrauch beträgt dabei pro Schaltkontakt maximal 317 µA .

Informationen zu einem Eingang im Modus "Zähler"
9	Menge (z. B. Liter), die einem Impuls des angeschlossenen Zählers entspricht.
10	Einheit (z. B. m³), in der der Zählerstand auf der Oberfläche des Servers angezeigt werden soll.
11	öffnet das Kontext-Menü, über das der Zählerstand an den mit dem Eingang verbundenen Zähler angepasst werden kann (siehe Zähler setzen). Tip: Der Zählerstand kann nur gesetzt werden, wenn der Aloha‑Modus aktiv ist.
