Messsystem

Über diesen Konfigurationsabschnitt werden die Grundeinstellungen für das Gerät sowie die Einstellungen für die bis zu 4 abgesetzten Sensormodule vorgenommen.

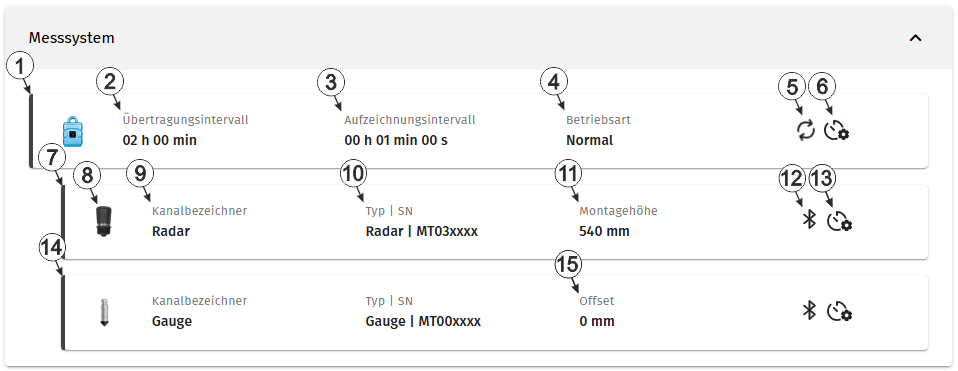

Konfigurationsabschnitt "Messsystem"

Informationen zum Gerät
1	Statusinformationen zum aktuell mit der Site verknüpften Jellox Node . Durch Klicken auf diesen Bereich wird das Eingabefenster für die Grundeinstellungen des Geräts geöffnet (siehe Geräte Einstellungen ).
2	zeitlicher Abstand der Übertragungen
3	zeitlicher Abstand der Messdatenaufzeichnungen
4	Aktueller Betriebsmodus des Geräts
	Normal	Betrieb gemäß Konfiguration
	Transport	Transportsperre aktiviert. D. h. sämtliche Operationen (Messung, Aufzeichnung, Übertragung, ...) werden eingestellt, um den Energieverbrauch während des Transports oder der Lagerung zu minimieren.
5	Dieses Symbol wird eingeblendet wenn das Gerät gerade mit dem Server verbunden ist und Daten überträgt.
6	Beim Bewegen des Mauszeigers über dieses Symbol wird die verbleibende Zeit bis zum nächsten Tausch der Batterien des Geräts als Tooltip angezeigt.

Informationen zu den abgesetzten Sensormodulen
7	Statusinformationen zum Sensormodul, welches aktuell mit dem ersten Messkanal verknüpft ist Durch Klicken auf diesen Bereich wird das Eingabefenster für die Konfiguration des Sensormoduls geöffnet (siehe Abgesetztes Sensormodul vom Typ Radar bzw. Abgesetztes Sensormodul vom Typ Gauge).
8	Symbolfoto des Sensormoduls, das mit dem Messkanal verknüpft ist Bei Sensormodulen der Typen "Radar" und "VEL-R-5" kann über die Konfiguration des Sensormoduls angegeben werden, welche Farbkappe verwendet wird. Die gewählte Farbe wird auch hier über das Symbolfoto angezeigt.
9	variabler Teil der Bezeichnung für die Messwerte, die mittels des dem Messkanal zugewiesenen Sensormoduls erfasst werden. Für jeden der abgesetzten Messkanäle werden mehrere Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen, vom Typ des zugewiesenen Sensormoduls abhängigen Teil zusammen (z. B. "myName - Level", "myName - Distance", usw. für Sensormodule vom Typ "Radar").
10	Produktbezeichnung und Seriennummer des Sensormoduls. Beim Bewegen des Mauszeigers über diesen Bereich wird die Versionsnummer der am Sensormodul installierten Firmware als Tooltip angezeigt.
11	Wert für die Montagehöhe (Modul vom Typ "Radar")
12	Status der Funkverbindung zwischen Gerät und Sensormodul
	(blinkt)	Gerät sucht gerade nach dem Sensormodul oder Gerät stellt gerade die Verbindung zum Sensormodul her Die Firmware des Sensormoduls wird gerade aktualisiert
		Gerät und Sensormodul sind korrekt gekoppelt Gerät und Sensormodul sind korrekt gekoppelt, aber die letzte Messung konnte nicht durchgeführt werden (Fehlercode E020 wird zusätzlich angezeigt).
		Das Sensormodul konnte beim Versuch, die Kopplung herzustellen, nicht gefunden werden. Die Funkverbindung zwischen Gerät und Sensormodul wurde unterbrochen. Am Gerät wurde der Transportmodus aktiviert.
13	Beim Bewegen des Mauszeigers über dieses Symbol wird die verbleibende Zeit bis zum nächsten Tausch der Batterien des Sensormoduls als Tooltip angezeigt.
14	Statusinformationen zum Sensormodul, welches aktuell mit dem zweiten Messkanal verknüpft ist Durch Klicken auf diesen Bereich wird das Eingabefenster für die Konfiguration des Sensormoduls geöffnet (siehe Abgesetztes Sensormodul vom Typ Radar bzw. Abgesetztes Sensormodul vom Typ Gauge).
15	Wert für den Offset (Modul vom Typ "Gauge")

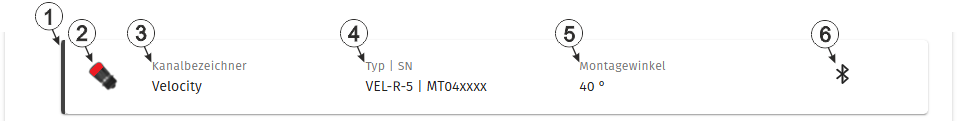

Konfigurationsabschnitt "Messsystem, Statusinformationen "VEL‑R‑5 Sensormodul"

Informationen zu einem abgesetzten Sensormodul vom Typ "VEL‑R‑5 "
1	Statusinformationen zum Sensormodul vom Typ "VEL‑R‑5 , das aktuell mit dem Messkanal verknüpft ist" Durch Klicken auf diesen Bereich wird das Eingabefenster für die Konfiguration des Sensormoduls geöffnet (siehe Abgesetztes Sensormodul vom Typ VEL-R-5).
2	Symbolfoto des Sensormoduls, das mit dem Messkanal verknüpft ist Bei Sensormodulen der Typen "Radar" und "VEL-R-5" kann über die Konfiguration des Sensormoduls angegeben werden, welche Farbkappe verwendet wird. Die gewählte Farbe wird auch hier über das Symbolfoto angezeigt.
3	variabler Teil der Bezeichnung für die Messwerte, die mittels des dem Messkanal zugewiesenen Sensormoduls erfasst werden. Für jeden der abgesetzten Messkanäle werden mehrere Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen, vom Typ des zugewiesenen Sensormoduls abhängigen Teil zusammen (z. B. "myName - Level", "myName - Distance", usw. für Sensormodule vom Typ "Radar").
4	Produktbezeichnung und Seriennummer des Sensormoduls. Beim Bewegen des Mauszeigers über diesen Bereich wird die Versionsnummer der am Sensormodul installierten Firmware als Tooltip angezeigt.
5	Wert für den Montagewinkel
6	Status der Funkverbindung zwischen Gerät und Sensormodul
	(blinkt)	Gerät sucht gerade nach dem Sensormodul oder Gerät stellt gerade die Verbindung zum Sensormodul her Die Firmware des Sensormoduls wird gerade aktualisiert
		Gerät und Sensormodul sind korrekt gekoppelt Gerät und Sensormodul sind korrekt gekoppelt, aber die letzte Messung konnte nicht durchgeführt werden (Fehlercode E020 wird zusätzlich angezeigt).
		Das Sensormodul konnte beim Versuch, die Kopplung herzustellen, nicht gefunden werden. Die Funkverbindung zwischen Gerät und Sensormodul wurde unterbrochen. Am Gerät wurde der Transportmodus aktiviert.
