Abgesetztes Sensormodul vom Typ Gauge

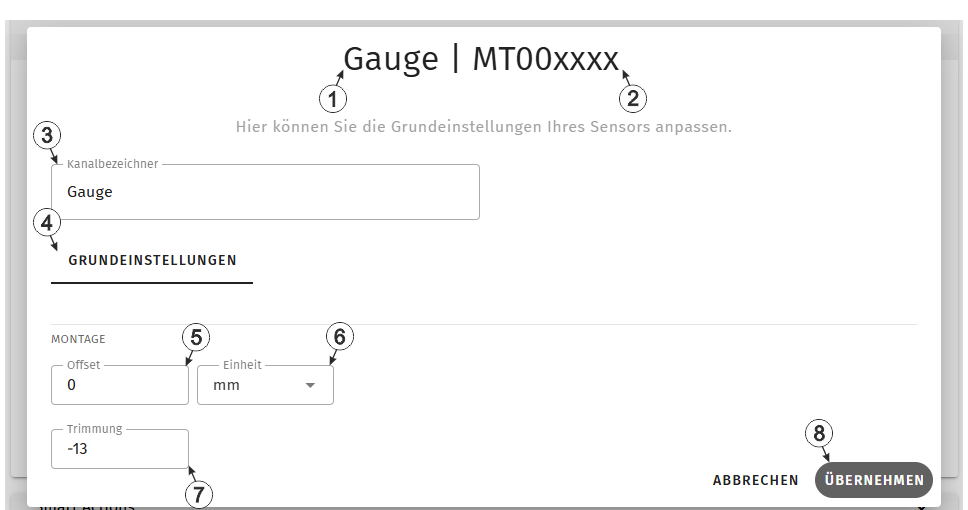

Eingabefenster "Abgesetztes Sensormodul vom Typ Gauge"

1	Produktbezeichnung des zur Messwerterfassung verwendeten Sensormoduls Gauge (300893 + Drucksonde)¹⁾: Modul zur Erfassung von Füllständen bei Frisch-, Schmutz- und Grauwasser mittels piezoresistivem Drucksensor.
2	Seriennummer des zur Messwerterfassung verwendeten Sensormoduls
3	frei wählbarer, variabler Teil der Bezeichnung für die Messwerte, die mittels des dem Messkanal zugewiesenen Sensormoduls erfasst werden. Für jeden der abgesetzten Messkanäle werden mehrere Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen, vom Typ des zugewiesenen Sensormoduls abhängigen Teil zusammen (z. B. "myName - Level", "myName - Distance", usw. für Sensormodule vom Typ "Radar").
4	Schaltflächen zum Wechseln zwischen den einzelnen Tabs des Eingabefensters
5	gibt den Offset des Sensors an. Tip: Ergänzende Erklärungen zur Berechnung des Pegelstandes unter Berücksichtigung des Offsets finden Sie im Handbuch des Sensormoduls.
6	Auswahl der Längeneinheit (mm, cm oder m) die von allen Anzeigeelementen des Servers verwendet wird
7	dient dem Abgleich des Nullpunktes Tip: Ergänzende Erklärungen zum Nullpunktabgleich (d. h. der Berücksichtigung der Trimmung) finden Sie im Handbuch des Sensormoduls.
8	Button zum Übernehmen der Einstellungen Note: Zum Speichern der Einstellungen muss auch noch der "Speichern"-Button unterhalb des Konfigurationsabschnitts "Smart Actions" geklickt werden.

¹⁾ Die benötigte Drucksonde muss bereits bei der Bestellung des Gauge angegeben werden.
