Online-Hilfe für die Jellox Node Basic/ Jellox Node Elite

Allgemeine Produktinformationen

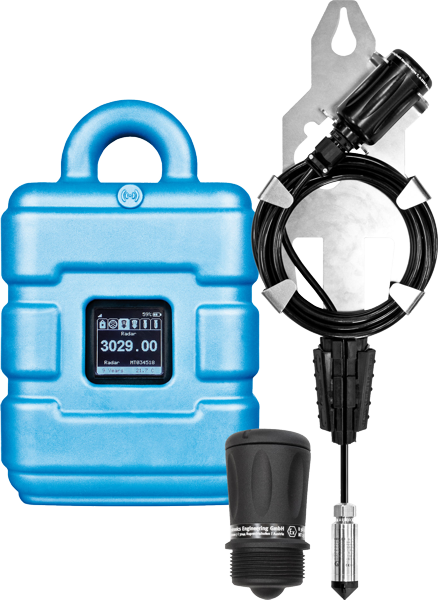

Der Jellox Node ist ein für die Nutzung in Abwasserkanälen mit explosiver Atmosphäre der Zone 1 zugelassener Datenlogger, mit dem Sie nie wieder ein Event im Kanal verpassen. Er ist damit für den Einsatz im Umfeld der Wasserentsorgung konzipiert. Dies umfasst den Prozess der Abwasserbehandlung und Entsorgung, bei dem das gebrauchte Wasser gesammelt, gereinigt und wieder der Umwelt zugeführt oder anderweitig wiederverwendet wird. Über die bis zu 4 abgesetzten Sensoren können Pegelstände und Füllstände erfasst, verarbeitet und übertragen werden. Der Jellox Node eignet sich sowohl für mobile Messkampagnen als auch für dauerhafte stationäre Messungen. Es kann als Einzelgerät oder als Teil einer Schwarmsensorik eingesetzt werden. Zu den Anwendungsgebieten gehören die Überwachung von Pegelständen, Füllständen, Durchflüssen (basierend auf dem Pegelstand, externe Berechnung erforderlich), Regenevents, Fremdwassereinleitungen, die Überwachung der Auslastung des Kanalnetzes sowie die Erkennung von Überläufen, Verstopfungen oder Schachteinstauen. Durch die Nutzung des Mobilfunknetzes für die Datenübermittlung an den Server ist eine Anfahrt zur Messstelle nur selten erforderlich und die Messdaten sind permanent einsehbar.

Produktmerkmale:

  • ATEX-zertifiziert für Zone1
  • kompakte Abmessungen
  • konfigurierbar über Webschnittstelle
  • Datenübertragung per LTE-M/NB-IoT
  • Übertragungs- und Aufzeichnungszyklus einstellbar
  • Farbdisplay
  • gute Chemikalienbeständigkeit
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • integrierter SIM-Chip

Anwendung:

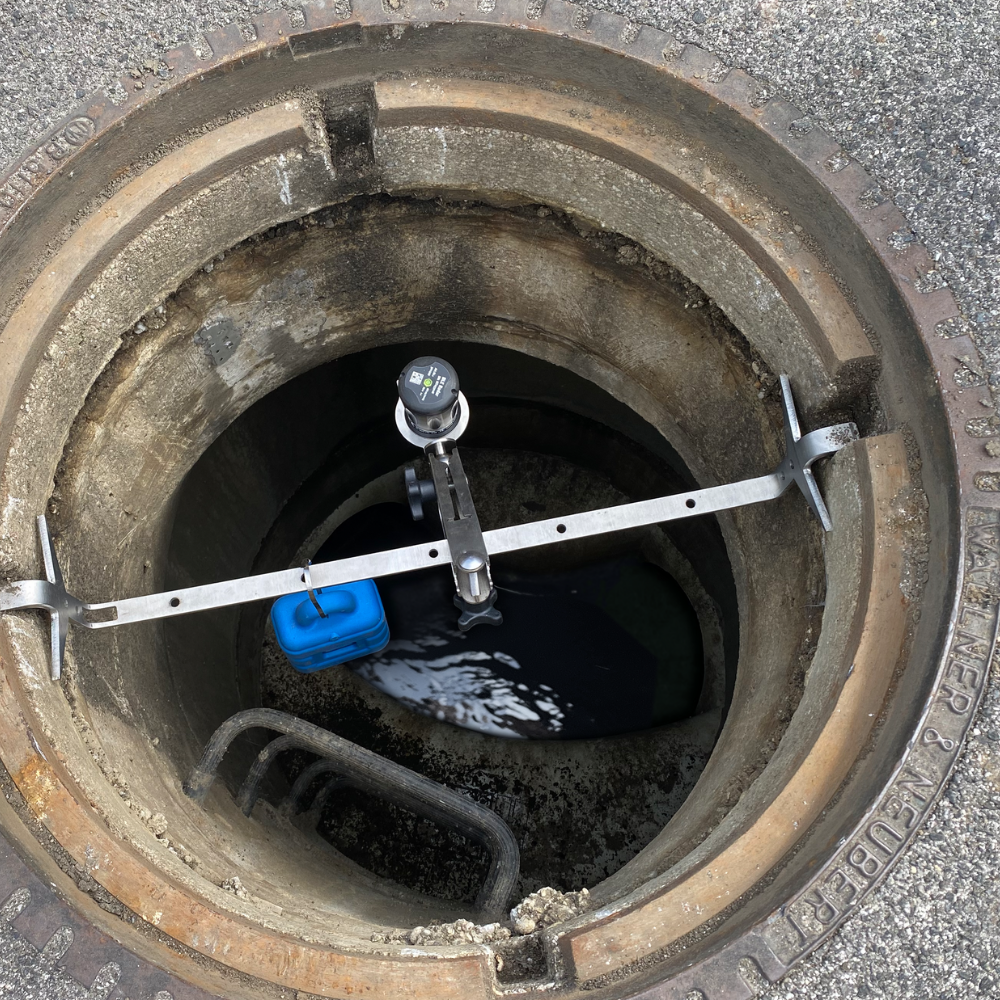

  • Regenüberlaufbecken
  • Kanal- und Industrieanlagen
  • kommunale Wasser- und Abwasseranlagen
  • Messkampagnen
  • Schwarmsensorik

Diese Online-Hilfe ist gültig ab:

  • Firmware Version: 02v015
  • IoT App. Version: 10.11.0
  • Server Version: 54v00x
  • Produktrevision: 2.0

Häufig gestellte Fragen (FAQs)

Fehlercode Beschreibung
E001 Sensorkonfiguration für diese Variante nicht zulässig
E002 letzte Mobilfunkverbindung fehlgeschlagen
E003 Funkverbindung zum abgesetzten Sensor/Aktor nicht möglich
E013 eindeutige Auswahl des Sensors für den Messkanal nicht möglich
E014 Ladestand des internen Pufferakkus zu niedrig, um eine Mobilfunk Verbindung herzustellen (automatische Wiederaufladung kann bis zu 4 h dauern)
E020 kein gültiger Messwert
E100 Hardwarefehler (Kontaktieren Sie den Hersteller)
E110 analoger Eingang fehlerhaft (Kontaktieren Sie den Hersteller)
E120 Sensorkabel zwischen Gauge und Drucksonde beschädigt
E140 Stellwertausgabe nicht möglich, da die Stromschleife unterbrochen ist

How-To-Video: Auslösen des Setup-Modus

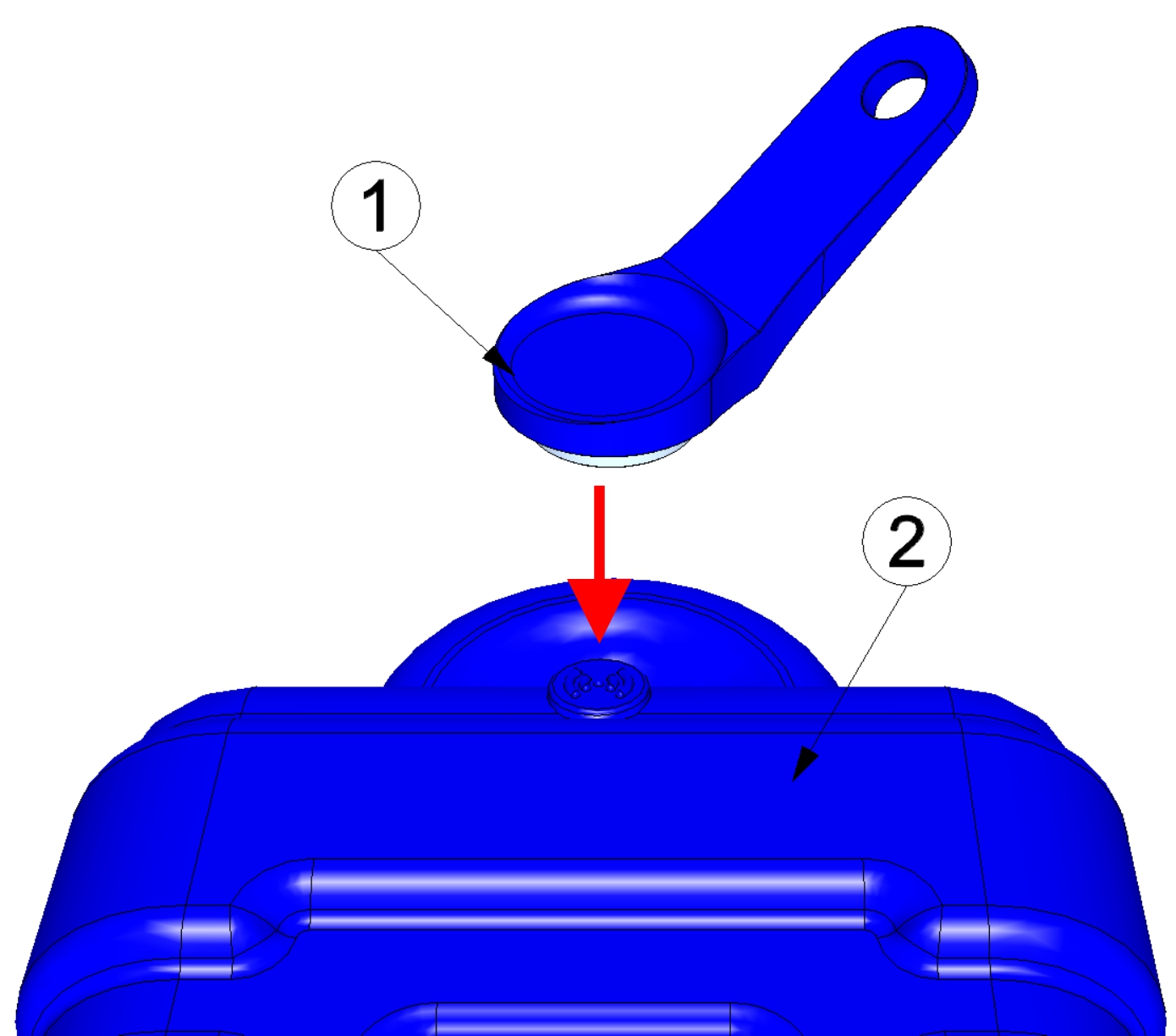

Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

1 MDN Magnet (206.803) 2 Jellox Node

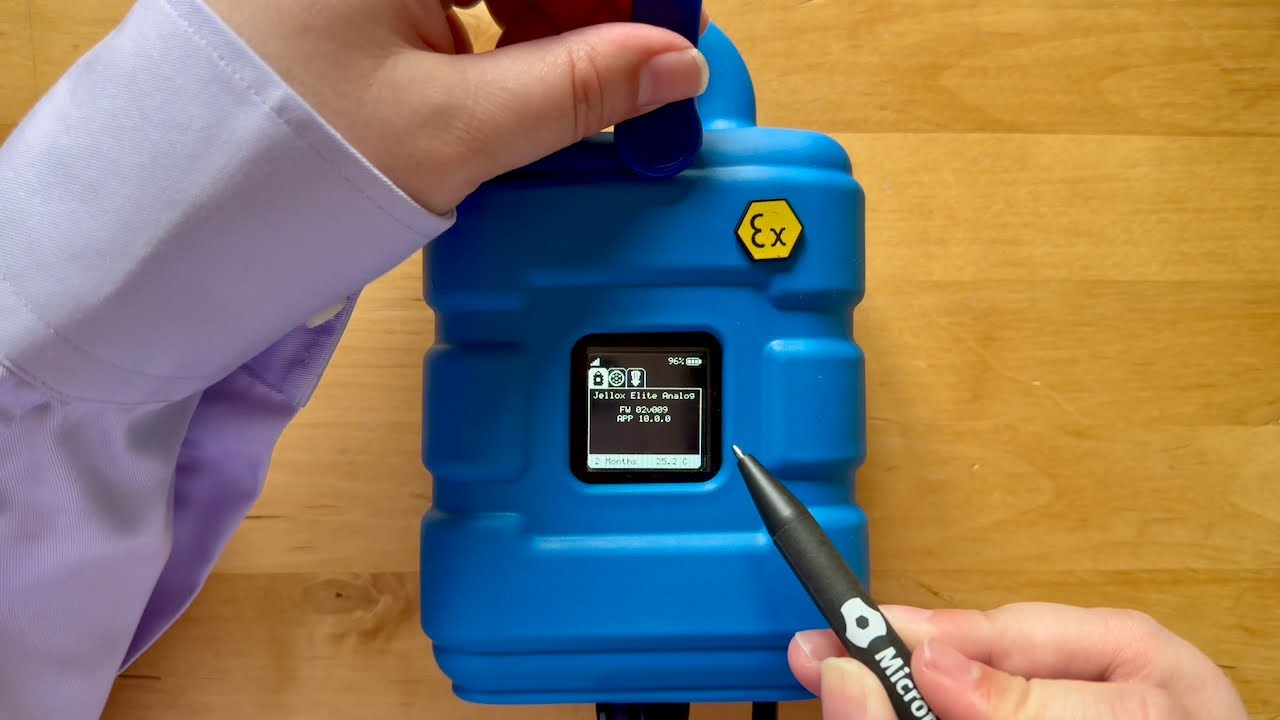

Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.

Beim ersten kurzen Drücken nach dem Aktivieren des Displays wird das automatische Wechseln zwischen den Tabs deaktiviert. Bei jedem weiteren Drücken wird auf den nächsten Tab weitergeschaltet.

1 MDN Magnet (206.803) 2 Jellox Node

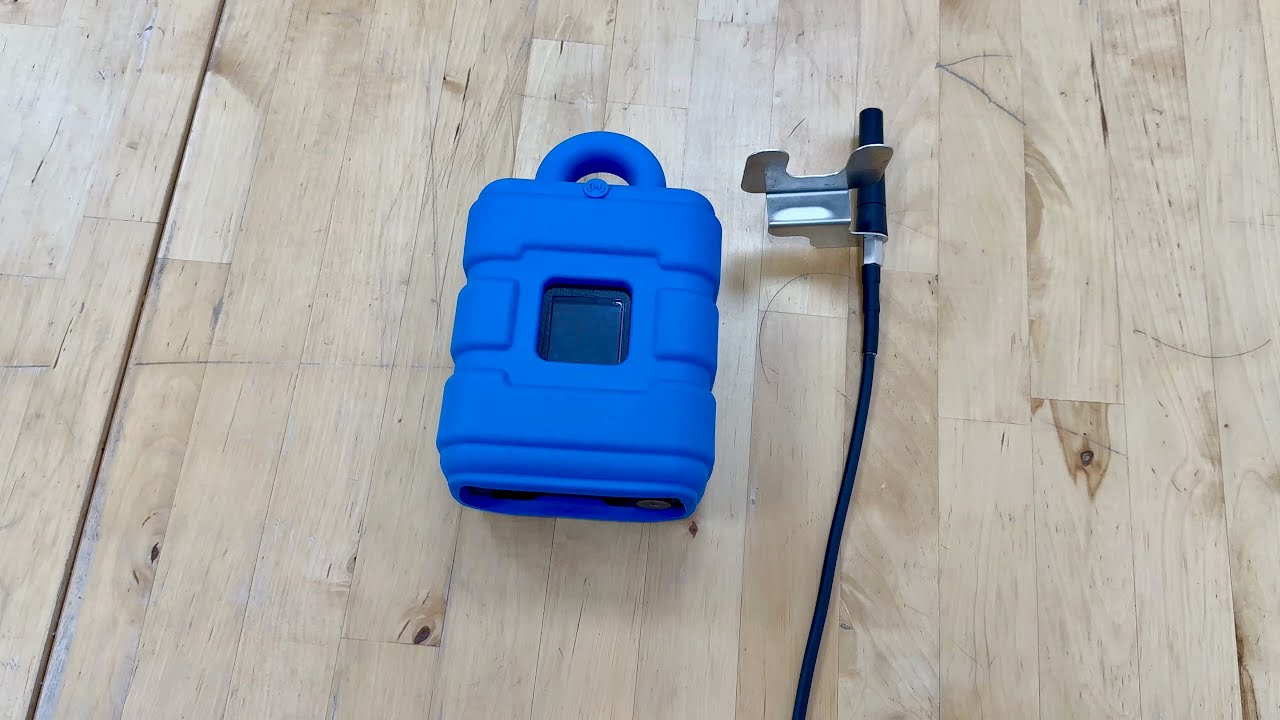

How-To-Video: Montieren der Multiband Antenne mit Halterung

  1. Jellox Node ein Stück aus dem Schutzpanzer herausdrücken
  2. Halterung der Antenne in die Öffnung auf der Rückseite des Schutzpanzers einfädeln
  3. Jellox Node wieder vollständig in den Schutzpanzer schieben
  4. Dichtstopfen, der den Antennenanschluss schützt, entfernen
  5. Anschlusskabel der Antenne mit dem Antennenanschluss des Geräts verbinden
Zu starke Krafteinwirkung beim Festziehen der Antenne ist zu vermeiden. Es darf kein Werkzeug benutzt werden. Die Antenne sollte nur mit der Hand festgezogen werden.
Beschreibung Messbereich Menge Bestellnummer
Sensoren für Füllstände
Gauge Drucksonde 0-3m 9W 0-3 m 1 300893+300871
Gauge Drucksonde 0-1m 9W 0-1 m 1 300893+300872
Gauge Drucksonde 0-10m 9W 0-10 m 1 300893+300891
Sensoren für Pegelstände
Radar 0...5 m 1 301443
Sensoren für Oberflächengeschwindigkeiten
VEL-R-5 -5...+5 m/s 1 400416

Aktuell gibt es keine direkte Möglichkeit, den Aufbau der Funkverbindung zu den abgesetzten Sensoren manuell auszulösen. Sie können jedoch den Transportmodus kurz aktiveren und ihn anschließend gleich wieder deaktivieren. Nach Beendigung des Transportmodus wird der Aufbau der Funkverbindung zu den abgesetzten Sensoren gestartet.

Gehen Sie dazu wie folgt vor:

  1. Aktivieren Sie den Transportmodus ("Betriebsart" in den Geräte Einstellungen auf "transport" setzen)
  2. Lösen Sie einen Verbindungsaufbau aus, um die geänderte Konfiguration zu übertragen (siehe Setup-Modus)
  3. Warten Sie, bis die Verbindung abgebaut und der Transportmodus aktiviert wurde (siehe Statusleiste).
  4. Lösen Sie den Verbindungsaufbau erneut aus, um den Transportmodus wieder zu deaktivieren (siehe Setup-Modus).

Wenn Sie keine Aktion durchführen, wird der Aufbau der Funkverbindung zu den abgesetzten Sensoren 2 h nach dem Signalisieren der Unterbrechung (Fehler "E003", siehe Fehlercodes) automatisch gestartet. Unmittelbar beim Auftreten der Unterbrechungen wird mehrmals versucht, die Verbindung wieder herzustellen, bevor der Fehler "E003" ausgelöst wird.

Der Jellox Node übermittelt mehr Messwerte, als in der standardmäßigen Auswertungs-Vorlage zur Darstellung der Messdaten angezeigt werden. Darunter auch die Feldstärke der Funkverbindung ("RSSI") für jeden der abgesetzten Sensoren.

Im Folgenden wird das Anlegen von Auswertungen beschrieben. Mehr Informationen dazu finden Sie im Abschnitt "Auswertungen" des Benutzerhandbuch für myDatanet-Server .

Um den Messwert "RSSI" anzuzeigen, gehen Sie wie folgt vor:

  1. Legen Sie eine neue Auswertung an (Plus-Symbol im Abschnitt "Auswertungen" des Bereich "Sites / Applikationen" auf Kundenebene)
  2. Fügen Sie ein Auswertungselement vom Typ "Grafik" zur eben erstellen Auswertung hinzu.
  3. Öffnen Sie die Konfiguration des Grafik-Auswertungselements.
  4. Wählen Sie über die Dropdown-Listen "Site" und "Kanal" den RSSI Messwert des zu prüfenden abgesetzten Sensors. Die Bezeichnung des Messwertes setzt sich aus dem variablen Teil (über das Eingabefenster "Abgesetztes Sensormodul vom Typ Radar" bzw. "Abgesetztes Sensormodul vom Typ Gauge" festgelegt) und "RSSI" zusammen.
  5. Schließen Sie die Konfiguration ab.
  6. Bewerten Sie die angezeigte Messkurve. Die Feldstärke sollte immer über -75 dBm (d. h. z. B. -70 dBm) liegen.

Die Funkverbindung kann durch folgende Maßnahmen verbessert werden:

  • Entfernen Sie störende Objekte. Eine direkte Sichtverbindung zwischen dem Jellox Node und den abgesetzten Sensoren sorgt für optimale Verbindungsbedingungen.
  • Verringern Sie die Entfernung zwischen dem Jellox Node und den abgesetzten Sensoren.

Aktuell gibt es für Kunden keine Möglichkeit, nachträglich weitere abgesetzte Sensoren mit dem Jellox Node zu verknüpfen oder einen bestehenden abgesetzten Sensor zu ersetzten.

Sollten Sie dies dennoch benötigen, wenden Sie sich an den Support (support.microtronics.com). Der Support kann die gewünschte Aktion meist aus der Ferne durchführen. Das Einsenden des Jellox Node ist damit nicht erforderlich.

Auch der Support ist beim Hinzufügen von abgesetzten Sensoren an die maximal zulässige Anzahl gebunden.

Beim Jellox Node Basic kann nur ein abgesetzter Sensor verwendet werden. Beim Jellox Node Elite können bis zu 4 abgesetzte Sensoren verwendet werden.

Aktivieren Sie den Transportmodus, indem Sie die "Betriebsart" im Eingabefenster "Geräte Einstellungen" (siehe Geräte Einstellungen ) auf "transport" setzen. Lösen Sie danach einen Verbindungsaufbau aus (siehe Setup-Modus), damit die geänderte Konfiguration zum Jellox Node übertragen wird.

Die Messdaten sind der Site und nicht dem verknüpften Gerät zugeordnet. Im Falle eines Gerätetausches bleiben alle Daten (Messwerte und Konfigurationen) erhalten. Der Site wird lediglich durch ändern der Seriennummer ein anderes Gerät zugeordnet. Ab diesem Zeitpunkt erhält die Site die Messdaten vom neu zugewiesenen Gerät.

Um der Site einen anderen Jellox Node zuzuweisen, gehen Sie wie folgt vor:

  1. Aktivieren Sie am neuen Gerät den Transportmodus (siehe Aufbewahrung des Produkts). Bei neu ausgelieferten Jellox Node ist der Transportmodus aktiv.
  2. Öffnen Sie die standardmäßige Eingabemaske zur Konfiguration der Site (Klick auf das Bleistift-Symbol in der Liste der Sites, siehe Bereich "Sites / Applikationen" auf Kundenebene).
  3. Tragen Sie im Konfigurationsabschnitt "Site" die Seriennummer des neuen Geräts in das Feld "Geräte S/N" ein.
  4. Lösen Sie am zu ersetzenden Gerät den Verbindungsaufbau aus (siehe Setup-Modus). Dabei werden alle noch nicht übermittelten Daten zum Server übertragen.
  5. Prüfen Sie, ob alle relevanten Daten übertragen wurden. Lösen Sie gegebenenfalls den Verbindungsaufbau erneut aus.
  6. Lösen Sie am neuen Gerät den Verbindungsaufbau aus, damit die Konfiguration der Site (und damit auch die Zuweisung zur Site) zum neuen Gerät übertragen wird.

Ab nun erhält die Site die Messdaten vom neu zugewiesenen Gerät.

Da das ersetzte Gerät nun keiner Site zugewiesen ist, zeichnet es keine Daten mehr auf. Es baut allerdings weiterhin im zuletzt eingestellten Übertragungsintervall eine Verbindung zum Server auf, um gegebenenfalls über die Zuweisung zu einer Site informiert zu werden.

Es wird allerdings empfohlen, den Transportmodus zu aktivieren. Dazu muss das Gerät aktuell jedoch einer Site zugewiesen werden. Die Site kann nach dem Aktivieren des Transportmodus wieder gelöscht werden.
