Abgesetztes Sensormodul vom Typ VEL-R-5

Grundeinstellungen

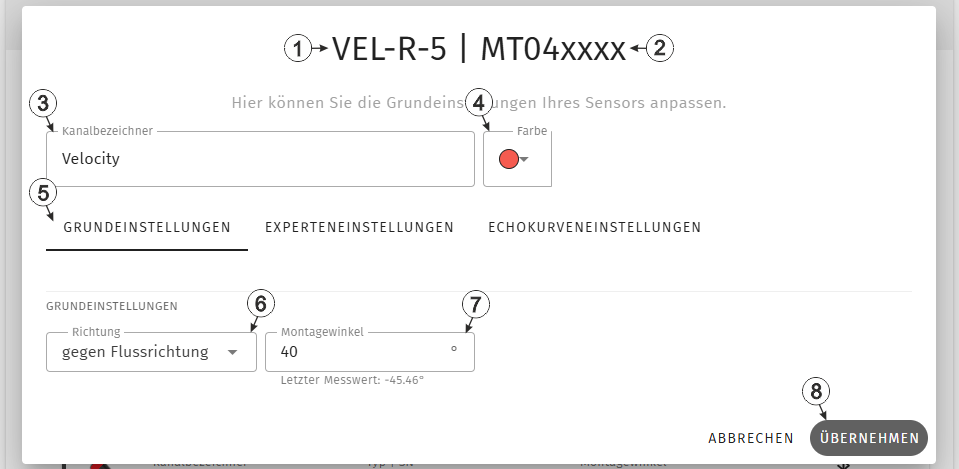

Eingabefenster "Abgesetztes Sensormodul vom Typ VEL‑R‑5 ", Tab "Grundeinstellungen"

1	Produktbezeichnung des zur Messwerterfassung verwendeten Sensormoduls VEL‑R‑5 (400416): Modul zur Erfassung von Oberflächengeschwindigkeiten bei Frisch-, Schmutz- und Grauwasser in Wasserschächten und Abwasserkanälen unter Verwendung eines Radarsensors.
2	Seriennummer des zur Messwerterfassung verwendeten Sensormoduls
3	frei wählbarer, variabler Teil der Bezeichnung für die Messwerte, die mittels des dem Messkanal zugewiesenen Sensormoduls erfasst werden. Für jeden der abgesetzten Messkanäle werden mehrere Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen, vom Typ des zugewiesenen Sensormoduls abhängigen Teil zusammen (z. B. "myName - Level", "myName - Distance", usw. für Sensormodule vom Typ "Radar").
4	Auswahl der Farbe der verwendeten Farbkappe Die gewählte Farbe wird auch im Konfigurationsabschnitt "Messsystem" über das Symbolfoto im Bereich für die Statusinformationen zum Sensormodul angezeigt. Die Farbkappen ermöglichen eine leichtere Unterscheidung, falls mehrere Sensormodule des gleichen Typs verwendet werden.
5	Schaltflächen zum Wechseln zwischen den einzelnen Tabs des Eingabefensters
6	Auswahl, wie das Sensormodul zur Strömung ausgerichtet ist
	gegen Flussrichtung	Das Wasser fließt auf den Sensor zu. (empfohlen)
	in Flussrichtung	Das Wasser fließt vom Sensor weg.
7	Eingabefeld für den Montagewinkel (d. h. den Anstellwinkel zwischen Wasseroberfläche und Sensor) Unter dem Eingabefeld wird der vom Sensormodul selbst ermittelte Anstellwinkel angezeigt. Zur Kontrolle kann dieser mit dem eingegebenen Montagewinkel verglichen werden, wobei das negative Vorzeichen zu ignorieren ist. Für die Berechnung der tatsächliche Oberflächengeschwindigkeit wird der über das Feld eingegeben Montagewinkel herangezogen (siehe Berücksichtigung des Montagewinkels).
8	Button zum Übernehmen der Einstellungen Note: Zum Speichern der Einstellungen muss auch noch der "Speichern"-Button unterhalb des Konfigurationsabschnitts "Smart Actions" geklickt werden.

Experteneinstellungen

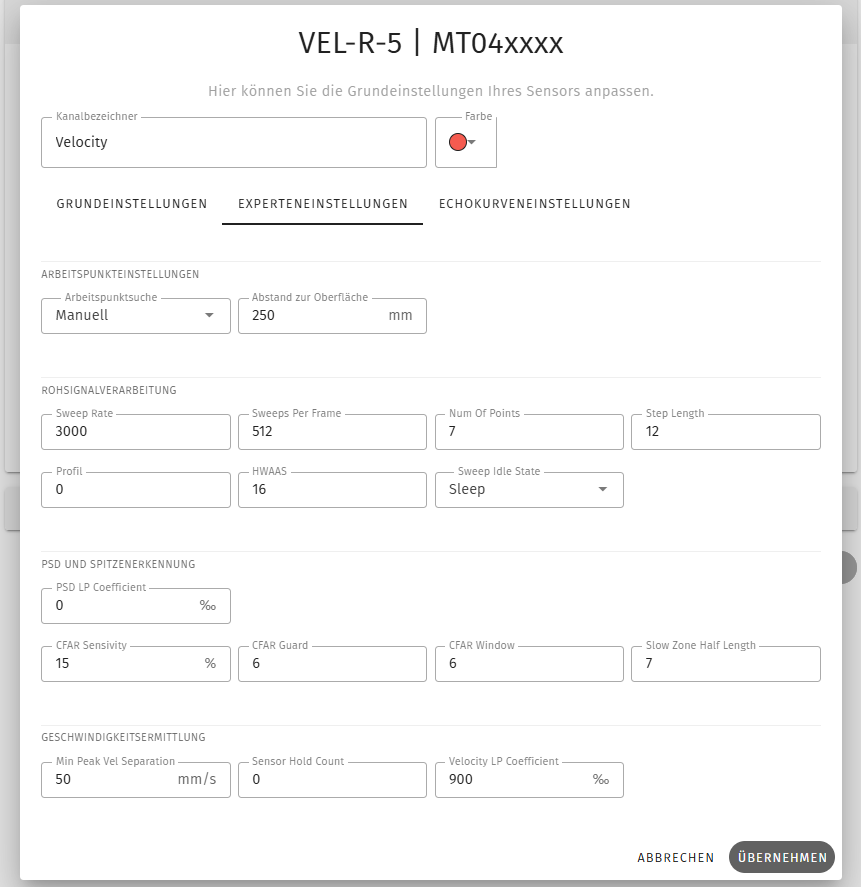

Eingabefenster "Abgesetztes Sensormodul vom Typ VEL‑R‑5 ", Tab "Experteneinstellungen"

Note: Die Werte der in diesem Eingabefenster angezeigten Parameter wurden vom Hersteller dahingehen optimiert, dass der VEL‑R‑5 in den meisten Betriebssituationen die bestmöglichen Resultate liefert. Sie sollten nur in Absprache mit dem Hersteller angepasst werden.

Echokurve

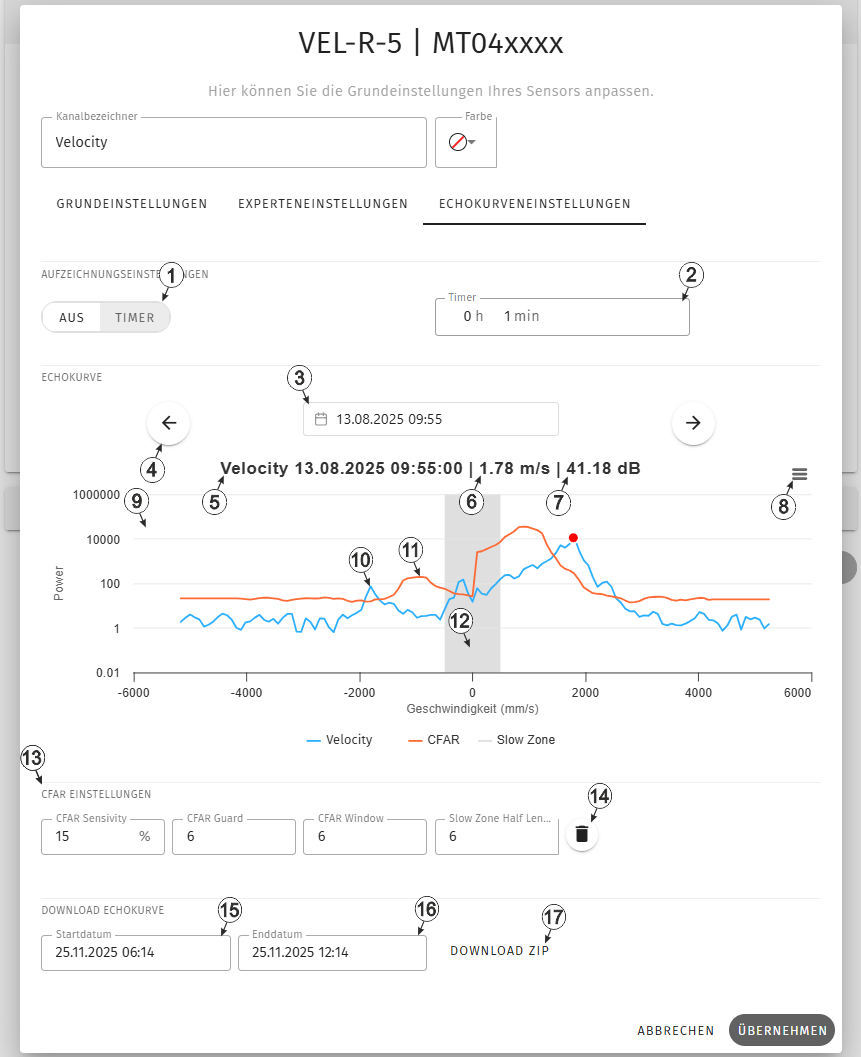

Eingabefenster "Abgesetztes Sensormodul vom Typ VEL‑R‑5 ", Tab "Echokurve"

1	Modus für die Erfassung der Echokurven
	aus	Erfassung der Echokurven deaktiviert
	Timer	Echokurven werden im unter "Timer" ausgewählten Intervall erfasst
2	Intervall, in dem die Echokurven aufgenommen werden (nur editierbar, wenn der Modus "Timer" gewählt wurde)
3	Auswahl des Tages für den die Echokurve angezeigt werden soll. Bei der Auswahl werden auch gleich die Echkurven der beiden Tage vor und nach dem gewählten Datum geladen. Über die Pfeil-Symbole kann dann zwischen den geladenen Echokurven gewechselt werden. Zu Beginn wird die Echokurve angezeigt, deren Erstellungszeitpunkt dem über das Steuerelement zur Datumsauswahl (klick auf das Kalendersymbol neben dem Datum) gewählten Zeitpunkt am nächsten liegt. Im Steuerelement zur Datumsauswahl sind die Tage, für die Echokurven geladen wurden, blau hinterlegt, wobei der ausgewählte Tag durch einen dunkleren Blauton gekennzeichnet ist.
4	Wechselt zur vorherigen bzw. zur nächsten Echokurve Ist eines der Enden des Zeitraums, für den die Echokurven im Voraus geladenen wurden, erreicht, muss über die Datumsauswahl ein neuer Zeitraum gewählt werden.
5	Bezeichnung des abgesetzten Messkanals und Zeitpunkt, zu dem die Echokurve aufgenommen wurde
6	ermittelte Oberflächengeschwindigkeit Diese wird auch im Bereich für die Anzeige der Echokurve durch den roten Punkt auf der Echokurve angezeigt.
7	Signal-Rausch-Verhältnis (SNR) Beim SNR handelt es sich um ein Maß für Qualität des Geschwindigkeitsmesswerts
8	öffnet ein Kontext-Menü, über das z. B. der Vollbildmodus aktiviert werden kann
9	Bereich für die Anzeige der Echokurve und der CFAR-Filterkurve
10	Echokurve (hellblaue Messkurve)
11	CFAR-Filterkurve (orange Messkurve)
12	Slow Zone, d. h. der Bereich rund um den Nullpunkt, in dem die Messung eine geringe Zuverlässigkeit aufweist
13	Bereich zur Eingabe der Parameter für den CFAR-Filter und die Slow Zone Die hier eingegebenen Parameter beeinflussen nur die im Bereich für die Anzeige der Echokurve dargestellte CFAR-Filerkurve und die angezeigte Slow Zone. Damit kann die durch die Anwendung der Filterparameter auf die jeweilige Echokurve resultierende CFAR-Filterkurve visualisiert werden. Diese grafische Darstellung erleichtert die Auswahl der geeigneten CFAR-Filterparameter. Um den im VEL‑R‑5 hinterlegten CFAR-Filter und die Slow Zone anzupassen, müssen die entsprechenden Parameter im Tab "Experteneinstellungen" geändert werden.
14	Setzt die Parameter für die im Anzeigebereich der Echokurve dargestellte CFAR-Filterkurve und Slow Zone wieder auf die im Tab "Experteneinstellungen" gespeicherten Werte zurück
15	Zeitpunkt ab dem die Echokurven benötigt werden.
16	Zeitpunkt bis zu dem die Echokurven benötigt werden.
17	Lädt die im angegebenen Zeitraum (d. h. zwischen Start- und Enddatum) erstellten Echokurven als Zip-Datei herunter. Die Zip-Datei enthält für jede der im angegebenen Zeitraum erstellten Echokurven eine eigene *.tsv-Datei. Standardmäßig werden Start- und Enddatum so gesetzt, dass die Echokurven der letzten 6 h heruntergeladen werden.

Der Tab "Echokurve" dient zur Auswahl, in welchem Intervall die Echokurve aufgezeichnet werden soll, zur Anzeige der aufgezeichneten Echokurven und zur Visualisierung der CFAR-Filerkurven.
