Kommunikation mit dem Gerät testen
- Legen Sie auf Basis der Applikation "myDatalogEASY IoT ATEX" eine neue Site / Applikation für den Betrieb am myDatanet-Server an (siehe Anlegen der Site).
- Konfigurieren Sie die erstellte Site / Applikation entsprechend Ihren Anforderungen (siehe Messstellenkonfiguration).
- Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantennen). Die Antenne ist nicht Bestandteil des Lieferumfangs und muss gesondert geordert werden.
- Setzen Sie die Power Supply Unit ein. Diese ist so konstruiert, dass sie nicht falsch
herum eingesetzt werden kann.
Tip: Wenn Sie eine Power Supply Unit ohne integrierten Energiespeicher verwenden, muss die externe Versorgungs- bzw. Ladespannung vor dem Einsetzen der Power Supply Unit angeschlossen werden. Details hierzu finden Sie im Kapitel Anschluss der Sensoren und der Versorgung.

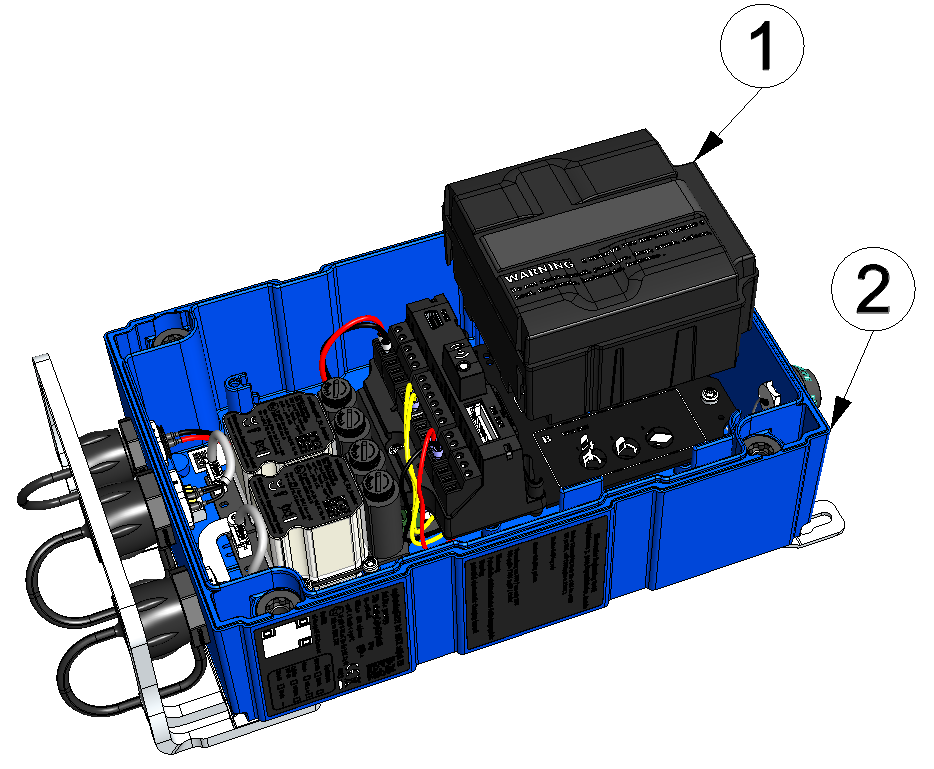

Einsetzen der Power Supply Unit
1 Power Supply Unit 2 Basisteil - Lösen Sie den Aloha-Übertragungsmodus aus (siehe Aloha-Übertragungsmodus), damit
die Konfiguration der Messstelle zum myDatalogEASY IoT ATEX übertragen
wird.
How-To-Video: Auslösen des Aloha-Übertragungsmodus
- Warten Sie bis in der Messgeräteliste angezeigt wird, dass sich das Gerät im
Aloha-Übertragungsmodus befindet. Angezeigt wird dieser durch eine Sprechblase mit der
Beschriftung "Aloha".
- Beenden Sie den Aloha-Übertragungsmodus durch Klicken auf das Kreuz in der Sprechblase mit der Beschriftung "Aloha" oder warten Sie die Dauer des Aloha-Übertragungsmodus ab. Diese Dauer kann in den Grundeinstellungen (siehe Grundeinstellungen) der Messstellenkonfiguration festgelegt werden. Die Standardeinstellung ist 10min.
- Führen Sie alle im Kapitel Anschluss der Sensoren und der
Versorgung beschriebenen Schritte durch. Dazu gehört auch das Verdrahten der
Sensoren.
Important: Alle Verkabelungsarbeiten sollten im stromlosen Zustand erfolgen!
- Prüfen Sie die ankommenden Daten im Aloha-Datenfenster des myDatanet-Servers, welches Sie durch einen Klick auf
die Sprechblase mit der Beschriftung "Aloha" erreichen (siehe "Benutzerhandbuch für myDatanet-Server
" 206.886). Spezielles Augenmerk
sollten Sie auf die Messwerte "GSM" und "SOC" legen. "SOC" gibt den Ladezustand der in der
Power Supply Unit integrierten Energiequelle an
Tip: Ergänzende Erklärung zur Bewertung der "Stärke des Mobilfunksignals":
"Stärke des Mobilfunksignals" > -64 dBm
-64...-73 dBm
-74...-83 dBm
-84...-93 dBm
-94...-107 dBm
<= -108 dBm
Die folgenden Schritte sind nur erforderlich, wenn Sie auch gleich die
Messwerterfassung und die Datenübertragung testen wollen.
