Online-Hilfe für myDatalogEASY IoT ATEX

Allgemeine Produktinformationen

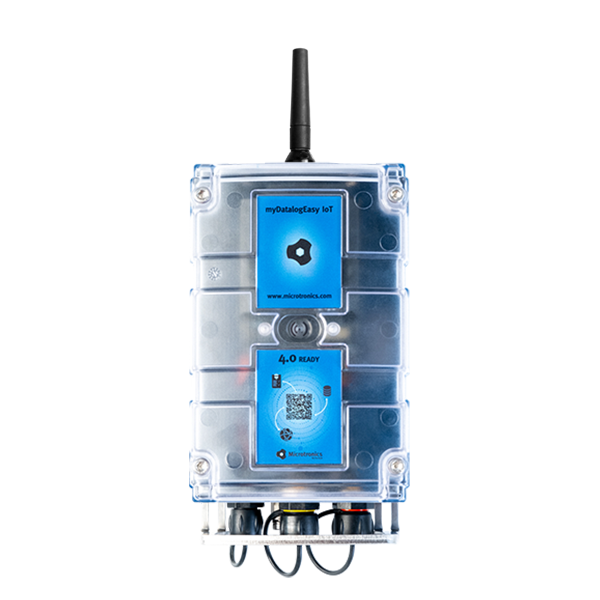

Der myDatalogEASY IoT ATEX ist ein für die Nutzung in Bereichen mit explosiver Atmosphäre der Zone 2 zugelassener Datenlogger. Er dient der Erfassung, Verarbeitung und Übertragung von analogen und digitalen Signalen. Dank der 2 Universaleingänge, die in verschiedenen Analog- oder Digitalmodi betrieben werden können, ist der myDatalogEASY IoT ATEX mit einer Vielzahl an unterschiedlichen Sensoren kompatibel. Eine Auswahl dieser ist im Abschnitt Kompatible Sensoren angeführt. Für nicht in der Liste enthaltene Sensoren muss der Nachweis der Eigensicherheit durch den Anwender erstellt werden. Die hierfür relevanten Parameter sind im Abschnitt Technische Daten zu finden. An die Universaleingänge können Sensoren direkt, ohne zusätzliche Energiequelle angeschlossen werden. Die Energieversorgung erfolgt dabei durch den myDatalogEASY IoT ATEX der, abhängig von der eingesetzten Power Supply Unit, auch netzunabhängig arbeiten kann. Durch die Nutzung des Mobilfunknetzes für die Datenübermittlung an den Server ist eine Anfahrt zur Messstelle nur selten erforderlich und die Messdaten sind permanent einsehbar.

Produktmerkmale:

  • ATEX-zertifiziert für Zone 2
  • Universaleingänge für digitale und analoge Signale
  • schaltbare und einstellbare Versorgung für Sensoren
  • internes Batteriefach
  • Batterie oder direkte Versorgung
  • exakter Batterieladezustand nach Coulomb-Methode
  • integrierter Laderegler
  • konfigurierbar über Webschnittstelle
  • Übertragungs- und Aufzeichnungszyklus einstellbar
  • Gerätezeit mit dem Server synchronisiert
  • Hardware Real-Time Clock
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • integrierter, langlebiger SIM-Chip

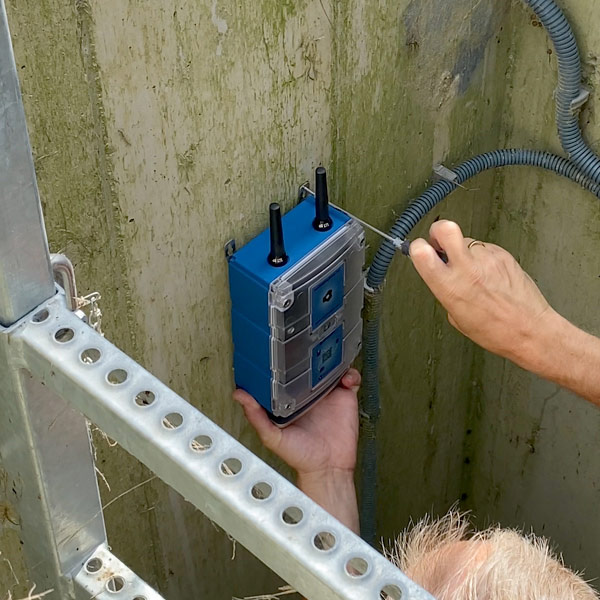

Anwendung:

  • Füllstandmessung
  • Durchflussmessung
  • Übertragung von Sondenmesswerten

Diese Online-Hilfe ist gültig ab:

  • Firmware Version: 01v043
  • IoT App. Version: 03v000
  • Server Version: 54v00x
  • Produktrevision: 1.1

Häufig gestellte Fragen (FAQs)

Blinkcode Farbe Beschreibung
0x --- Transportsperre (Übertragung aus, Messung aus)
1x grün letzte Verbindung o.k.
2x rot letzte Übertragung fehlerhaft
7x rot Netzsperre/kein passender Provider
8x rot kein Mobilfunknetz
9x rot falscher PIN/1 Versuch verbleibend
10x rot keine Mobilfunkverbindung
11x rot kein Server erreichbar
12x rot fehlerhafter SIM-Chip

Eine detaillierte Erklärung finden Sie im Abschnitt 3-farbige Status-LED.

Ja.

Hier empfiehlt sich die Kombiantenne "Flachantenne Disc Multi Band 2xFME-F 2m " (301196), die zwei Mobilfunkantennen enthält. Alternativ können auch 2 getrennte Antennen des gleichen Typs verwendet werden.

Eine Liste verfügbarer Antennen finden Sie im Abschnitt Antennen.

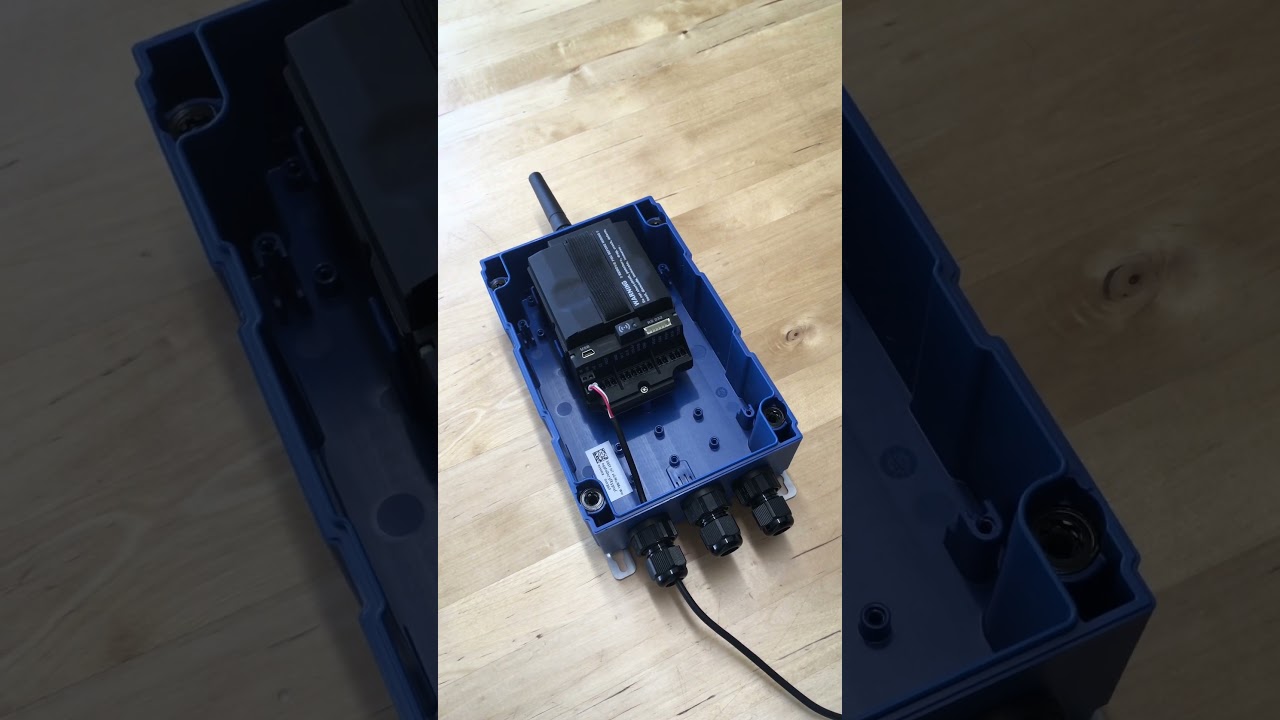

How-To-Video: Auslösen des Aloha-Übertragungsmodus

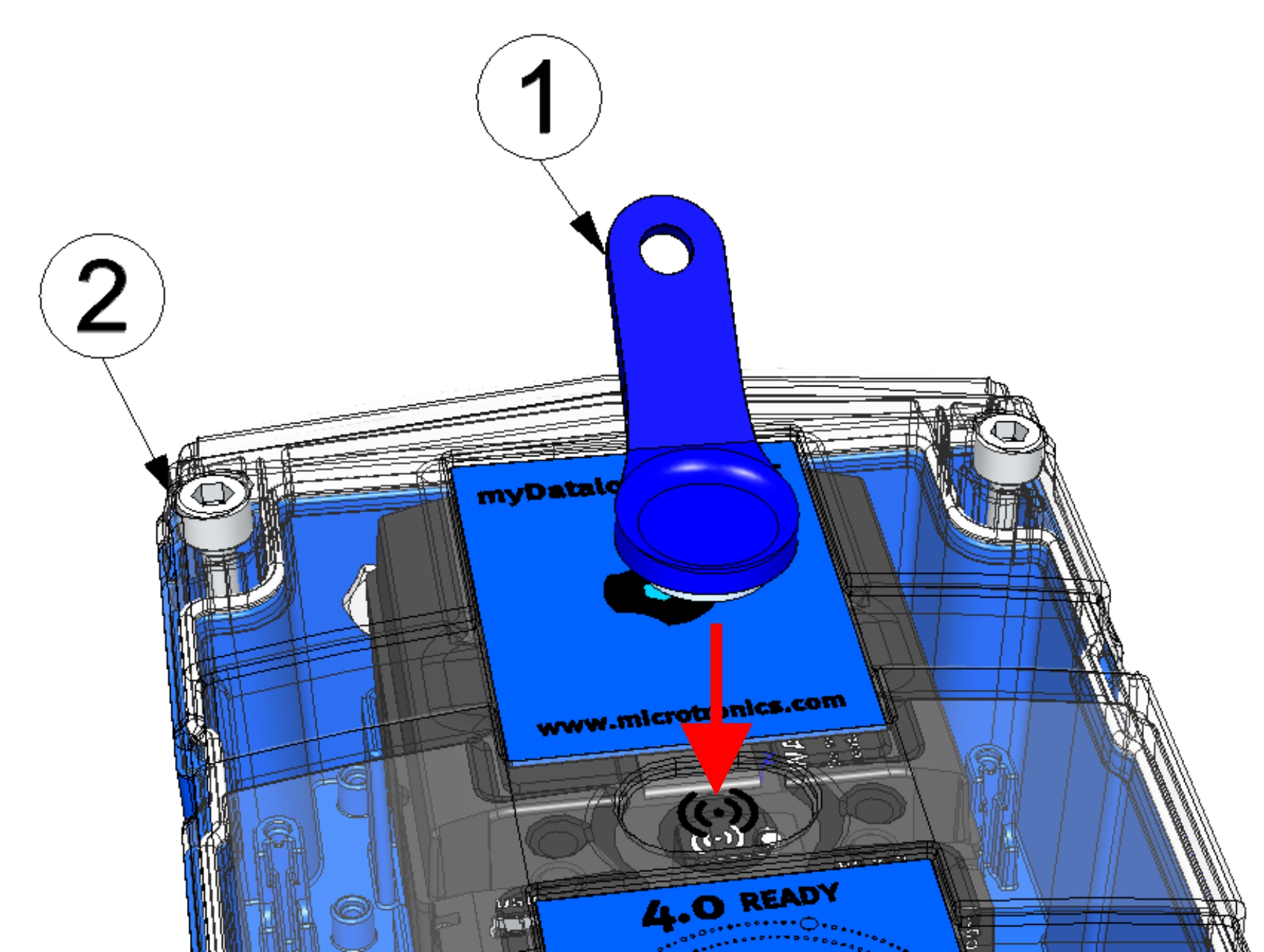

Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

1 MDN Magnet (206.803) 2 myDatalogEASY IoT ATEX

Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.

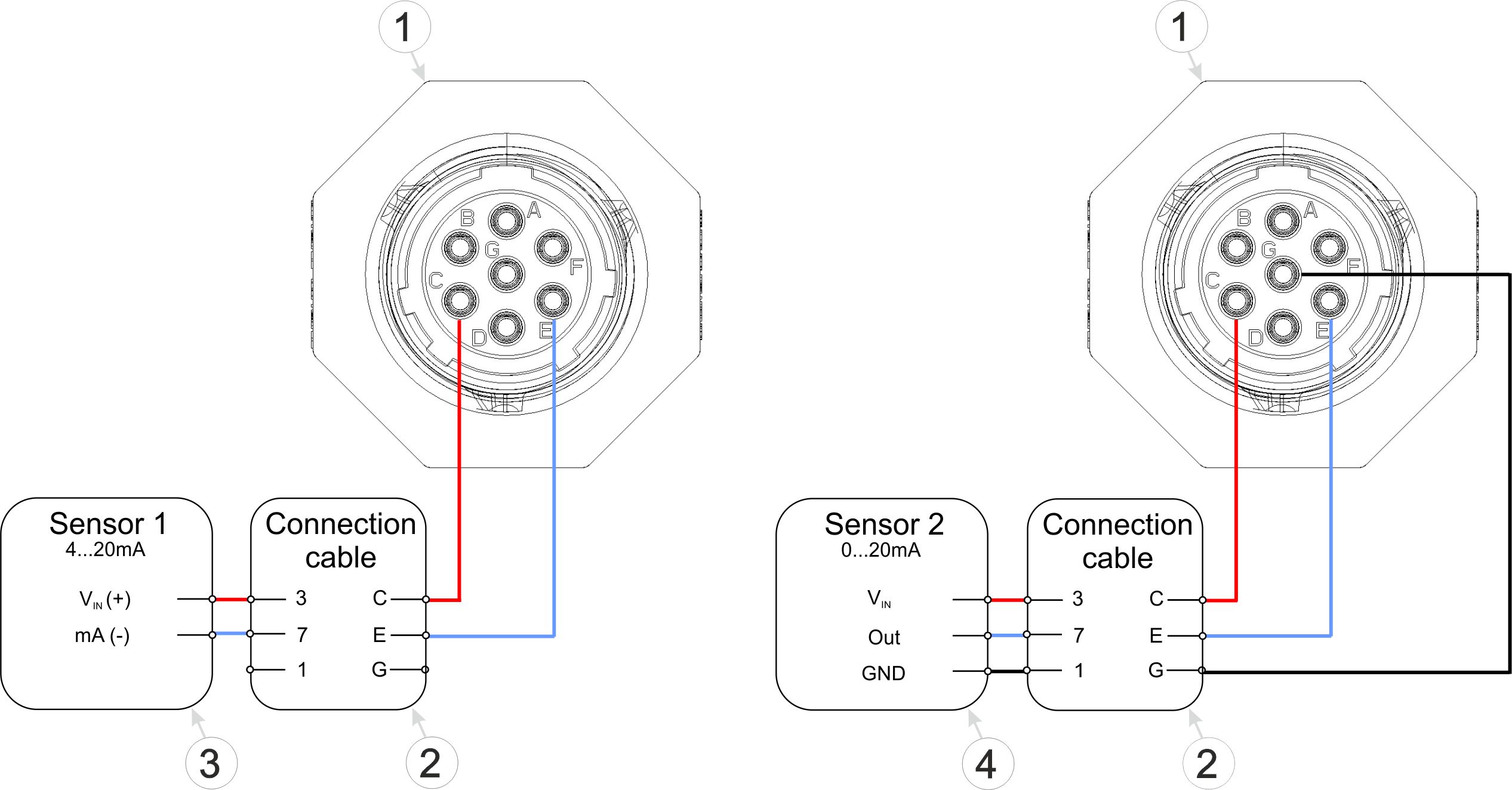

1 myDatalogEASY IoT ATEX 3 2-Leiter mA-Sensor
2 Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) 4 3-Leiter mA-Sensor

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren und der Versorgung.

Die Microtronics Engineering GmbH prüft laufend verschiedenste Sensoren mit mA-Ausgang auf ihre Kompatibilität mit dem myDatalogEASY IoT ATEX .

Eine Liste kompatibler Sensoren finden Sie im Abschnitt Kompatible Sensoren.

Aktivieren Sie den Transportmodus, indem Sie die "Betriebsart" im Konfigurationsabschnitt "Grundeinstellungen" (siehe Grundeinstellungen) auf "transport" setzen. Lösen Sie danach einen Verbindungsaufbau aus (siehe Aloha-Übertragungsmodus), damit die geänderte Konfiguration zum myDatalogEASY IoT ATEX übertragen wird.

Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.

Weitere Informationen
