Online-Hilfe für myDataconC3+

Allgemeine Produktinformationen

Der myDataconC3+ ist ein kompaktes, stationäres Messsystem, das für den Einbau in Schaltschränken konzipiert wurde. Es setzt sich in der maximalen Ausbaustufe aus einem Datenlogger, einer Eingangserweiterung und einer Ausgangserweiterung zusammen. Die Erweiterungen sind optional. D. h. es kann auch nur eine oder keine der beiden verwendet werden. Neben der Aufzeichnung und Übertragung von analogen oder digitalen Signalen kann es auch noch für Steueraufgaben verwendet werden. Das Messsystem benötigt eine permanente Energieversorgung. Es ist jedoch auch mit einem integrierten Pufferakku ausgestattet, der es ermöglicht bei Ausfall der Versorgungsspannung eine Meldung abzusetzen. Am Datenlogger stehen 3 Universaleingänge und an der Eingangserweiterung weitere 12 Universaleingänge zur Verfügung, die jeweils in verschiedenen Analog- oder Digitalmodi betrieben werden können. Dank dieser Eingänge ist der myDataconC3+ mit einer Vielzahl an unterschiedlichen Sensoren kompatibel. Für die Ansteuerung von Aktoren stehen am Datenlogger 2 Relais, an der Eingangserweiterung ebenfalls 2 Relais und an der Ausgangserweiterung 6 Relais sowie 3 aktive, galvanisch getrennte Analogausgänge zur Verfügung. Die Stellwerte der Relais und der Analogausgänge können drahtlos von einer zentralen Stelle aus vorgegeben werden. Die Messdaten der Eingänge werden in einem einstellbaren Intervall erfasst und zusammen mit den Zuständen der Ausgänge in einem internen Datenspeicher zwischengespeichert. Diese gespeicherten Daten werden in einem frei wählbaren Intervall über das Mobilfunknetz an einen zentralen Server zur Weiterverarbeitung gesendet. Für die Herstellung der Mobilfunkverbindung ist das Messsystem mit einem integrierten SIM-Chip versehen. Durch die Nutzung des Mobilfunknetzes für die Datenübermittlung an den Server ist eine Anfahrt zur Messstelle nur selten erforderlich und die Messdaten sind permanent einsehbar.

Produktmerkmale:

  • Universaleingänge für digitale und analoge Signale
  • mA und Relais-Ausgänge
  • integrierter Pufferakku zum Absetzen einer Meldung bei Ausfall der Versorgung
  • Messwertspeicher am Gerät
  • Übertragung zum Server per Mobilfunk
  • standortunabhängige Verwaltung der Messstellen über das Internet
  • Übertragungs- und Aufzeichnungszyklus einstellbar
  • Gerätezeit mit dem Server synchronisiert
  • Hardware Real-Time Clock
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • integrierter, langlebiger SIM-Chip

Anwendung:

  • Datenerfassung
  • Übertragung von Sondenmesswerten
  • Asset-Monitoring
  • Alarm-Monitoring

Diese Online-Hilfe ist gültig ab:

Häufig gestellte Fragen (FAQs)

Blinkcode Farbe Beschreibung
1x grün letzte Verbindung o.k.
2x rot letzte Übertragung fehlerhaft
7x rot Netzsperre/kein passender Provider
8x rot kein Mobilfunknetz
10x rot keine Mobilfunkverbindung
11x rot kein Server erreichbar
12x rot fehlerhafter SIM-Chip

Eine detaillierte Erklärung finden Sie im Abschnitt Status-LED.

Beim Herstellen der Spannungsversorgung wird automatisch ein Verbindungsaufbau ausgelöst. Die Status-LED beginnt zunächst grün zu flackern, um den Verbindungsaufbau zu signalisieren. Sobald die Verbindung hergestellt wurde, leuchtet die Status-LED durchgängig grün.

Wurde die Verbindung unterbrochen, können Sie den Verbindungsaufbau manuell auslösen, indem Sie die "MDN" Taste für mindestens 3 sec. gedrückt halten. Dass aktuell keine Verbindung besteht, erkennen Sie daran, dass die Status-LED entweder aus ist oder einen der Fehler-/Status-Codes ausgibt (siehe Status-LED).

Unabhängig von der gewählten Verbindungsart (online oder Intervall) versucht der myDataconC3+ bei Verbindungsabbrüchen jedoch auch automatisch die Verbindung wiederherzustellen (siehe Vorgehensweise bei Verbindungsabbrüchen).

1 MDN Taste

Die Status-LED dient sowohl der Anzeige der Fehler-/Status-Codes als auch der Signalisierung des aktuellen Betriebszustandes. Sofern nicht eine aktive Mobilfunkverbindung besteht, werden die Fehler-/Status-Codes alle 3 sec. ausgegeben. D. h. die Ausgabe der Fehler- und Statuscodes muss nicht gesondert aktiviert werden.

Eine detaillierte Erklärung finden Sie im Abschnitt Status-LED.

Anschlussbeispiele (Open Collector Ausgang, Digital, 0/4...20mA)

1 myDataconC3+ 4 potentialfreier Relaiskontakt
2 Sensor mit Open Collector Ausgang 5 2-Leiter mA-Sensor

Anschlussbeispiele (0...20 mA, 0...2 V, 0...10 V, Converter)

1 myDataconC3+ 2 Signalwandler, Trennwandler
3 3-Leiter mA-Sensor oder 3-Leiter U-Sensor

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.

Die Erweiterungsmodule werden über die CAN-Schnittstelle mit dem myDatalogC3xx verbunden. Dabei sind jeweils alle "FD L" Klemmen, sowie alle "FD H" Klemmen miteinander zu verbinden. Die Gesamtlänge des CAN-Bus darf 20 m nicht überschreiten. Es dürfen keine anderen Busteilnehmer wie Sensoren oder Aktoren mit dem CAN-Bus verbunden werden. Beim ersten und beim letzen Busteilnehmer müssen die 120 Ω Abschlusswiderstände (S3 und S4 des Dip-Switch) eingeschaltet werden.

Note: Verwenden Sie für die Verbindung der CAN-Schittstellen ein geschirmtes Kabel. An den Erweiterungsmodulen steht für den Anschluss des Kabelschirms die Klemme "Shield" zur Verfügung. Am myDatalogC3xx muss der Kabelschirm mit der GND Klemme verbunden werden. Verwenden Sie eine Twin-Aderendhülsen bzw. Verteilerklemmen, falls Sie mehrere Kabel mit der GND Klemme verbinden wollen.

Note: Da sowohl am myDatalogC3xx als auch an den Erweiterungsmodulen nur eine Klemme für jedes der Signale bereitsteht, sollten Sie, falls Sie mehr als ein Erweiterungsmodul verwenden wollen, Twin-Aderendhülsen einsetzen.

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Erweiterungsmodule.

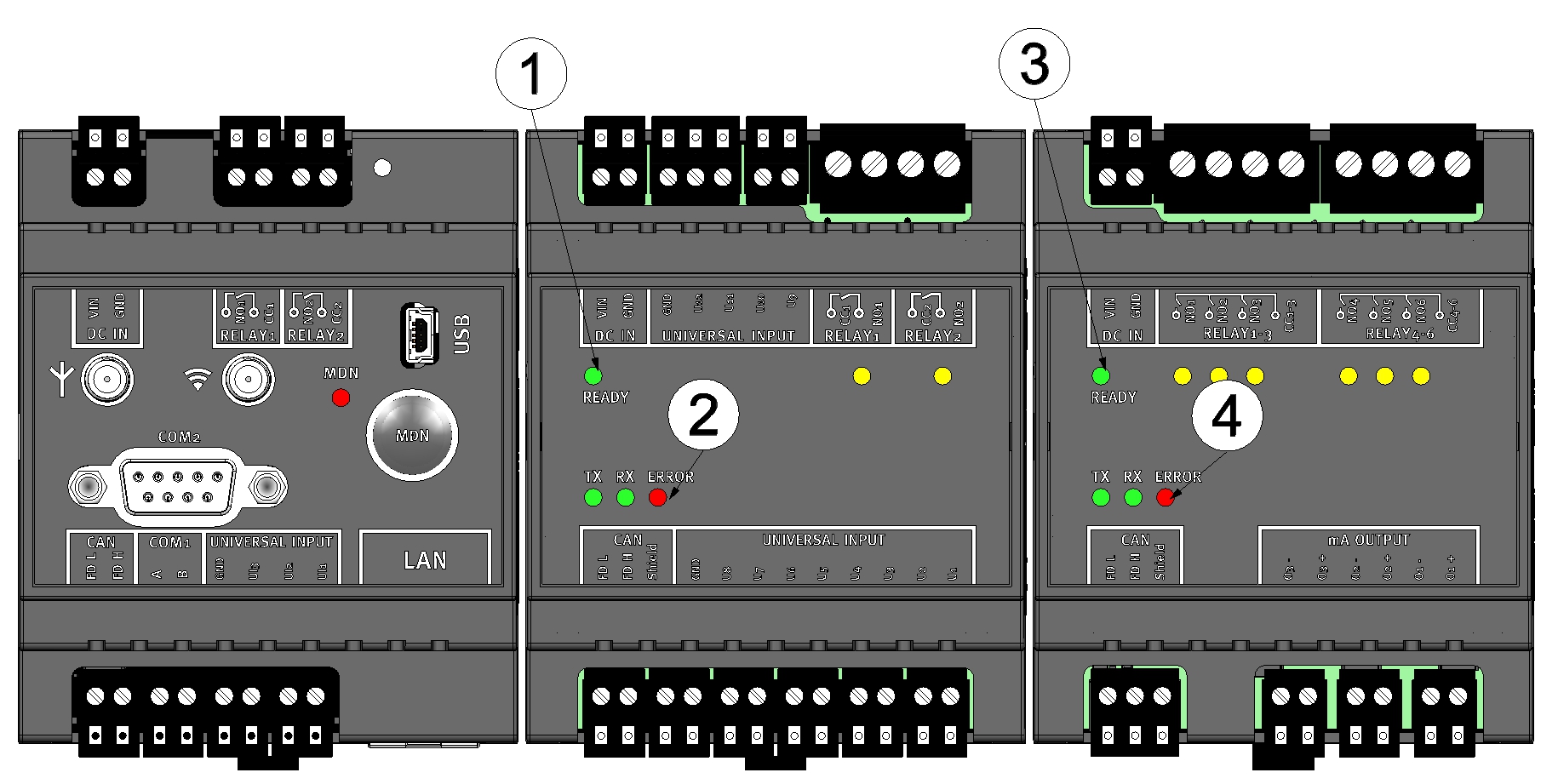

Wenn das Ready-LED grün leuchtet und das Error-LED aus ist, arbeitet die Erweiterung korrekt.

1 Ready-LED (Eingangserweiterung) 3 Ready-LED (Ausgangserweiterung)
2 Error-LED (Eingangserweiterung) 4 Error-LED (Ausgangserweiterung)



Ready-LED
LED Farbe Beschreibung
leuchtet grün Erweiterungsmodul ist betriebsbereit (Spannungsversorgung hergestellt und IO Controller gebootet)
aus --- Keine Spannungsversorgung oder Bootvorgang des IO Controller ist noch nicht abgeschlossen



Error-LED
LED Farbe Beschreibung
leuchtet rot Elektrische Verbindung fehlerhaft. Keine Kommunikation per CAN-Schnittstelle möglich.
blinkt rot Erweiterungsmodul wurde noch nicht durch den myDatalogC3xx initialisiert
aus --- Die Kommunikation zwischen dem Erweiterungsmodul und dem myDatalogC3xx über die CAN-Schnittstelle funktioniert ordnungsgemäß



Lösungsvorschläge bei Problemen finden Sie im Abschnitt Fehlersuche und Behebung.

Der Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-Schnittstelle befindet sich auf der Rückseite der Geräte. Es empfiehlt sich deshalb, die Einstellung der Abschlusswiderstände vor der Montage der Geräte vorzunehmen.

Eine detaillierte Erklärung finden Sie im Abschnitt Technische Details zur CAN-Schnittstelle.

Der myDataconC3+ verfügt über keinen speziellen Transportmodus und muss daher nicht gesondert deaktiviert werden.

Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.

Nein.

In den aktuellen Varianten des myDataconC3+ ist kein WiFi-Modul verbaut. Der vorhandene Anschluss für die WiFi-Antenne ist für zukünftige Erweiterungen vorgesehen.

Nein.

Die CAN-Schnittstelle ist ausschließlich für den Anschluss von Erweiterungsmodulen vorgesehen.

Nein.

Die RS485-Schnittstelle wird vom myDataconC3+ nicht unterstützt. Nur beim myDataconC3 MBM kann die RS485-Schnittstelle verwendet werden.

Nein.

In den aktuellen Varianten des myDataconC3+ ist die dafür nötige Hardware nicht mehr verbaut. Die vorhandene LAN-Buchse konnte nur bei der Variante "myDatalogC33x WIFI/2G/3G/4G World" genutzt werden, die jedoch nicht mehr verfügbar ist.
