Anschluss der Sensoren, der Aktoren und der Versorgung

Important:

Alle Verkabelungsarbeiten sollten im stromlosen Zustand erfolgen!
Achten Sie auf eine sachgemäße Montage!
Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
Verlegen Sie alle Daten- und Stromkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine scharfen Krümmungen aufweisen!
Die Länge von Daten- und Stromkabel darf 30m nicht überschreiten!

Maximalkonfiguration des Messsystems "myDataconC3+ "

1	Datenlogger (z. B. myDatalogC32x 2G/4G World )
2	Eingangserweiterung (myDatalogC3e 12UI/2Rel )
3	Ausgangserweiterung (myDatalogC3e 3mA/6Rel )

Datenlogger (z. B. myDatalogC32x 2G/4G World ):

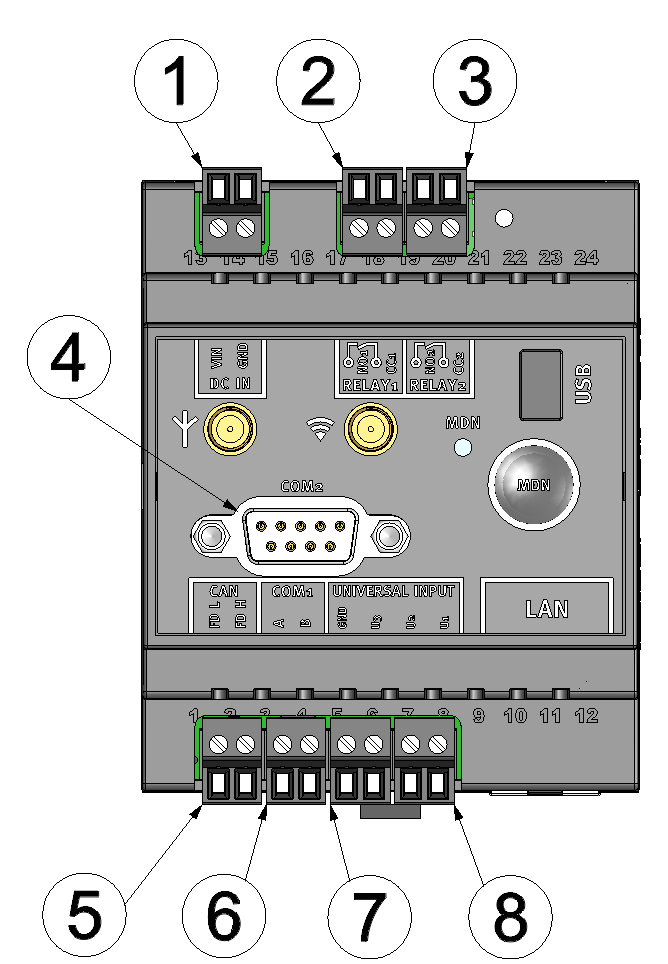

Anschluss der Sensoren, der Aktoren und der Versorgung (Vorderseite des myDatalogC3xx)

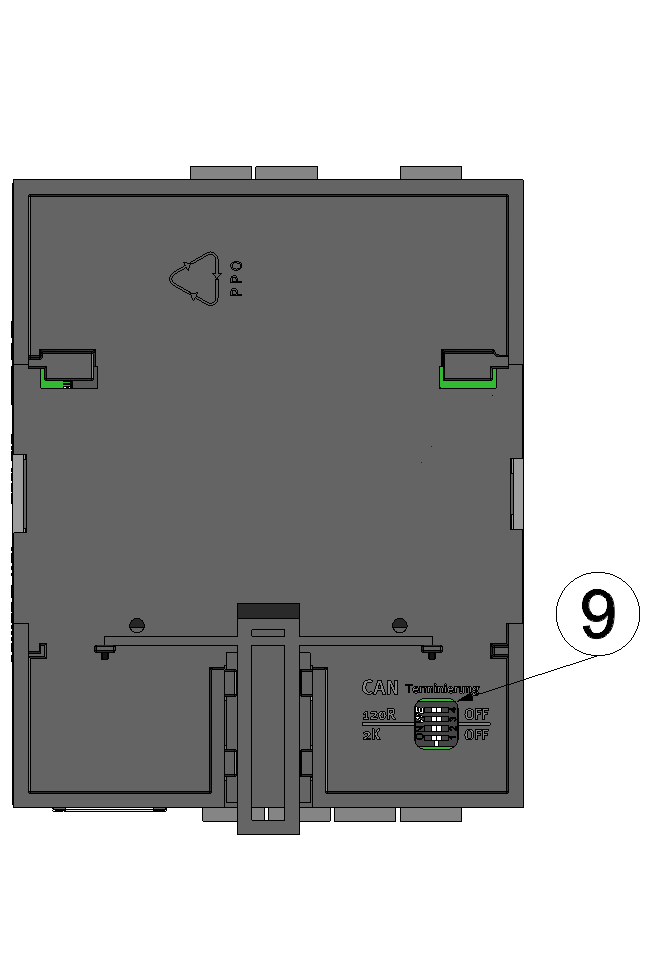

Anschluss der Sensoren, der Aktoren und der Versorgung (Rückseite des myDatalogC3xx)

1	Versorgung (V IN, GND)	6	reserviert für Erweiterungen
2	Relais 1	7	Masse und Universaleingang 1
3	Relais 2	8	Universaleingang 2-3
4	reserviert für Erweiterungen	9	Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-Schnittstelle
5	CAN-Schnittstelle für die Anbindung von Erweiterungsmodulen

DC IN
VIN	Versorgungsspannung: 9...32 VDC (+/-10 %), max. 9 W
GND	Masse

RELAY1
NO1	Arbeitskontakt des Relais 1 (Normally Open)
CC1	Wurzel des Relais 1

RELAY2
NO2	Arbeitskontakt des Relais 2 (Normally Open)
CC2	Wurzel des Relais 2

CAN
FD L	CAN Low Leitung der CAN-Schnittstelle
FD H	CAN High Leitung der CAN-Schnittstelle

UNIVERSAL INPUT
GND	Masse
UI3	Universaleingang 3
UI2	Universaleingang 2
UI1	Universaleingang 1

Die folgende Tabelle enthält die beim Anschluss von Kabeln an die Klemmen des Datenloggers (z. B. myDatalogC32x 2G/4G World ) zu beachtenden Bedingungen:

Nennquerschnitt	1,5 mm²
Querschnitt für Draht	0,14...1,5 mm²
Querschnitt für Litze	0,14...1,5 mm²
abzuisolierende Länge	9 mm
Anzugsmoment	0,22...0,25 Nm

Eingangserweiterung (myDatalogC3e 12UI/2Rel ):

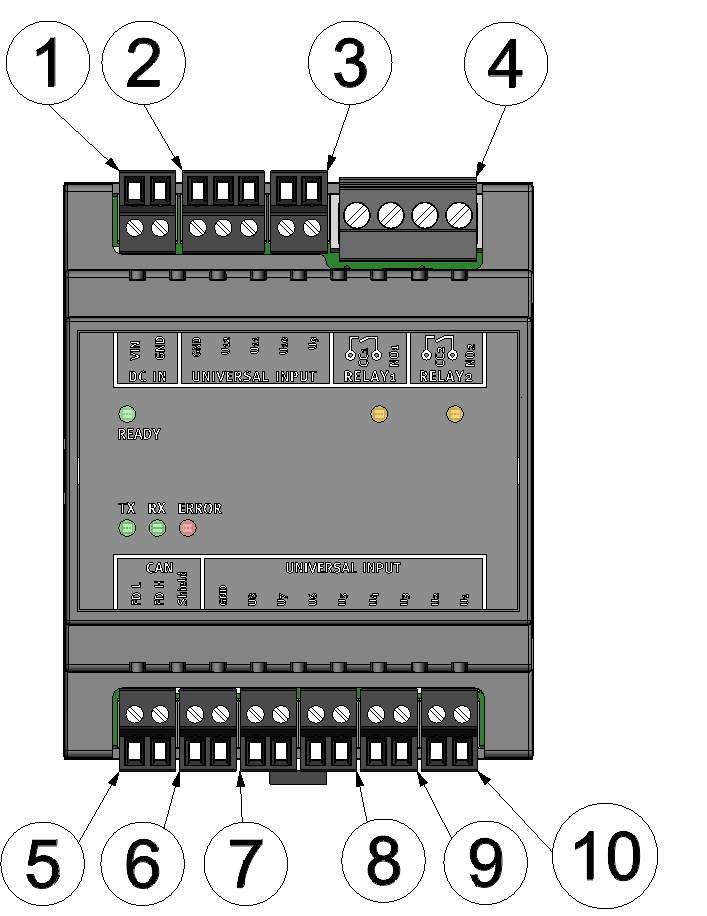

Anschluss der Sensoren, der Aktoren und der Versorgung (Vorderseite des myDatalogC3e 12UI/2Rel )

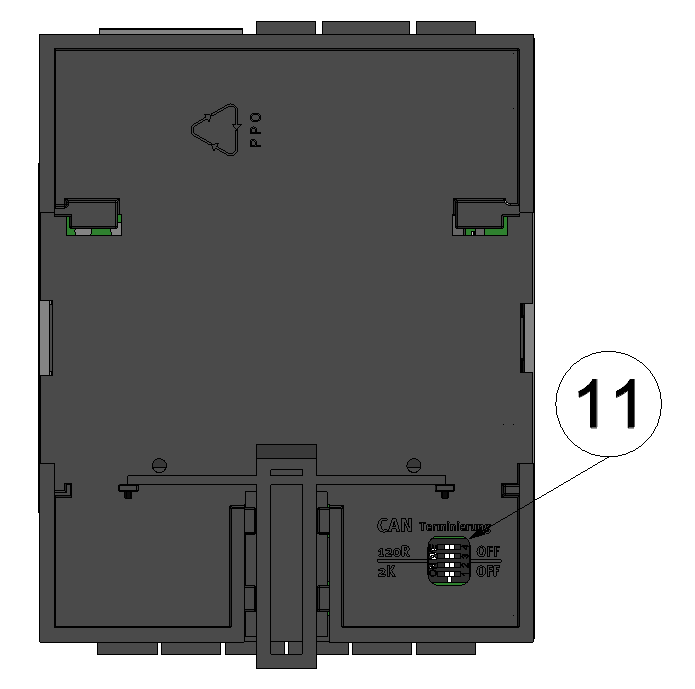

Anschluss der Sensoren, der Aktoren und der Versorgung (Rückseite des myDatalogC3e 12UI/2Rel )

1	Versorgung (V IN, GND)	7	Universaleingang 7-8
2	Masse und Universaleingang 11-12	8	Universaleingang 5-6
3	Universaleingang 9-10	9	Universaleingang 3-4
4	Relais 1-2	10	Universaleingang 1-2
5	CAN-Schnittstelle	11	Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-Schnittstelle
6	Anschlüsse für die Schirmung der CAN-Schnittstelle und GND für die Universaleingänge

DC IN
VIN	Versorgungsspannung: 9...32 VDC (+/-10 % ), max. 9 W
GND	Masse

UNIVERSAL INPUT
GND	Masse
U12	Universaleingang 12
U11	Universaleingang 11
U10	Universaleingang 10
U9	Universaleingang 9
GND	Masse
U8	Universaleingang 8
U7	Universaleingang 7
U6	Universaleingang 6
U5	Universaleingang 5
U4	Universaleingang 4
U3	Universaleingang 3
U2	Universaleingang 2
U1	Universaleingang 1

RELAY1
NO1	Arbeitskontakt des Relais 1 (Normally Open)
CC1	Wurzel des Relais 1

RELAY2
NO2	Arbeitskontakt des Relais 2 (Normally Open)
CC2	Wurzel des Relais 2

CAN
FD L	CAN Low Leitung der CAN-Schnittstelle
FD H	CAN High Leitung der CAN-Schnittstelle
Shield	Schirmung der CAN-Schnittstelle

Die folgende Tabelle enthält die beim Anschluss von Kabeln an die Klemmen des myDatalogC3e 12UI/2Rel zu beachtenden Bedingungen:

	DC IN, UNIVERSAL INPUT, CAN	RELAY1, RELAY2
Nennquerschnitt	1,5 mm²	2,5 mm²
Querschnitt für Draht	0,14...1,5 mm²	0,2...2,5 mm²
Querschnitt für Litze	0,14...1,5 mm²	0,2...2,5 mm²
abzuisolierende Länge	9 mm	7 mm
Anzugsmoment	0,22...0,25 Nm	0,5...0,6 Nm

Ausgangserweiterung (myDatalogC3e 3mA/6Rel ):

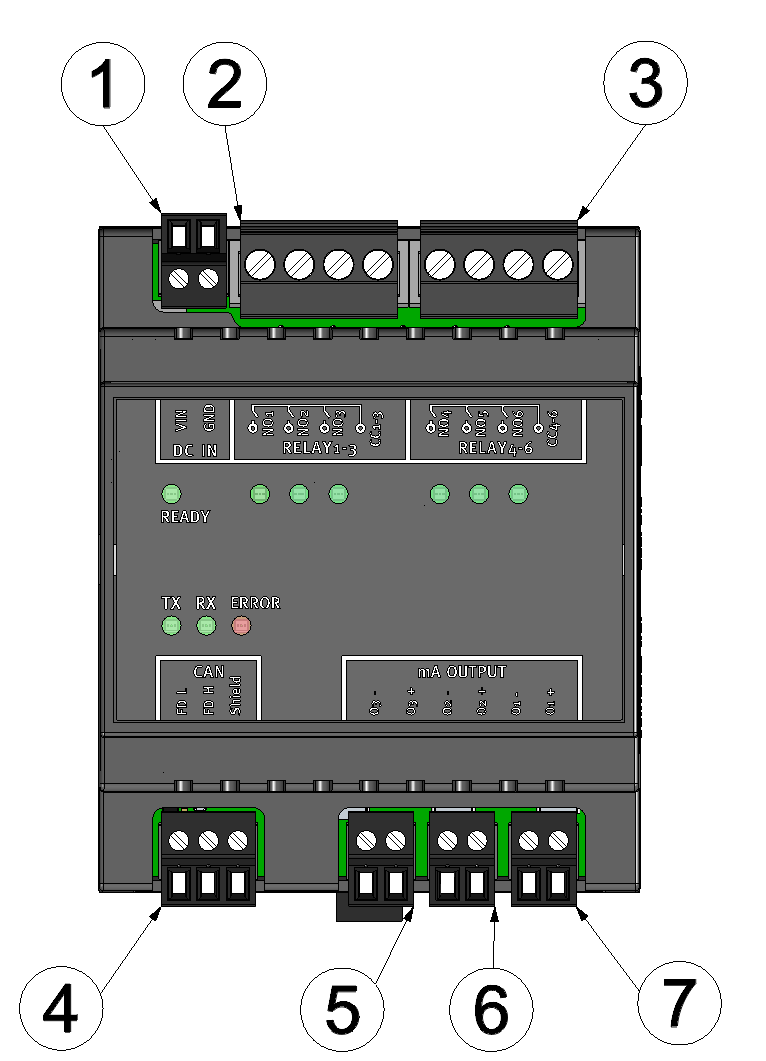

Anschluss der Sensoren, der Aktoren und der Versorgung (Vorderseite des myDatalogC3e 3mA/6Rel )

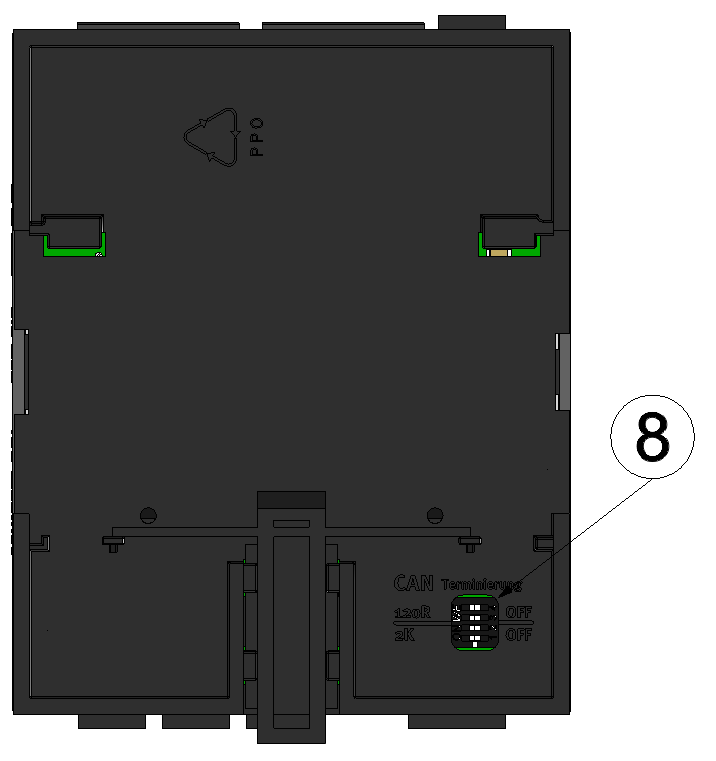

Anschluss der Sensoren, der Aktoren und der Versorgung (Rückseite des myDatalogC3e 3mA/6Rel )

1	Versorgung (V IN, GND)	5	Analogausgang 3 (aktiv, galvanisch getrennt)
2	Relais 1-3 (Gruppe 1 mit gemeinsamer Wurzel )	6	Analogausgang 2 (aktiv, galvanisch getrennt)
3	Relais 4-6 (Gruppe 2 mit gemeinsamer Wurzel )	7	Analogausgang 1 (aktiv, galvanisch getrennt)
4	CAN-Schnittstelle (inkl. Anschluss für die Schirmung)	8	Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-Schnittstelle

DC IN
VIN	Versorgungsspannung: 9...32 VDC (+/-10 % ), max. 9 W
GND	Masse

RELAY 1-3
NO1	Arbeitskontakt des Relais 1 (Normally Open)
NO2	Arbeitskontakt des Relais 2 (Normally Open)
NO3	Arbeitskontakt des Relais 3 (Normally Open)
CC1-3	Gemeinsame Wurzel für Relais 1-3

RELAY 4-6
NO4	Arbeitskontakt des Relais 4 (Normally Open)
NO5	Arbeitskontakt des Relais 5 (Normally Open)
NO6	Arbeitskontakt des Relais 6 (Normally Open)
CC4-6	Gemeinsame Wurzel für Relais 4-6

mA OUTPUT
O3-	Masse (Analogausgang 3)
O3+	mA Ausgangssignal (Analogausgang 3)
O2-	Masse (Analogausgang 2)
O2+	mA Ausgangssignal (Analogausgang 2)
O1-	Masse (Analogausgang 1)
O1+	mA Ausgangssignal (Analogausgang 1)

CAN
FD L	CAN Low Leitung der CAN-Schnittstelle
FD H	CAN High Leitung der CAN-Schnittstelle
Shield	Schirmung der CAN-Schnittstelle

Die folgende Tabelle enthält die beim Anschluss von Kabeln an die Klemmen des myDatalogC3e 3mA/6Rel zu beachtenden Bedingungen:

	DC IN, mA OUTPUT, CAN	RELAY 1-3, RELAY 4-6
Nennquerschnitt	1,5 mm²	2,5 mm²
Querschnitt für Draht	0,14...1,5 mm²	0,2...2,5 mm²
Querschnitt für Litze	0,14...1,5 mm²	0,2...2,5 mm²
abzuisolierende Länge	9 mm	7 mm
Anzugsmoment	0,22...0,25 Nm	0,5...0,6 Nm

Verbinden Sie Ihre Sensoren und Aktoren mit den Eingängen und Ausgängen. Achten Sie dabei auf Stromlosigkeit! Die Kabel zur Versorgung des myDataconC3+ sollten im stromlosen Zustand mit den Versorgungsklemmen verbunden werden.
Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantenne).
Schalten Sie die 9...32 VDC Versorgungsspannung des myDataconC3+ ein.

Der folgende Schritt ist nicht zwingend erforderlich.

Überprüfen Sie, ob die Verbindung zum myDatanet korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
