Zusammenbau des 4-Channel Data Logger
- Alle Verkabelungsarbeiten müssen im stromlosen Zustand erfolgen!
- Achten Sie auf eine sachgemäße Montage!
- Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
- Der 4-Channel Data Logger darf nicht mit geöffnetem Deckel im Feld betrieben werden.
- Um die Dichtheit des Gehäuses zu gewährleisten, darf jede der Kabelverschraubungen nur ein einziges Kabel aufnehmen!
Der 4-Channel Data Logger wird in mehrere Baugruppen zerlegt geliefert und muss somit vor der Verwendung noch zusammengesetzt werden.
|
|
| How-To-Video: Zusammenbau des 4-Channel Data Logger |

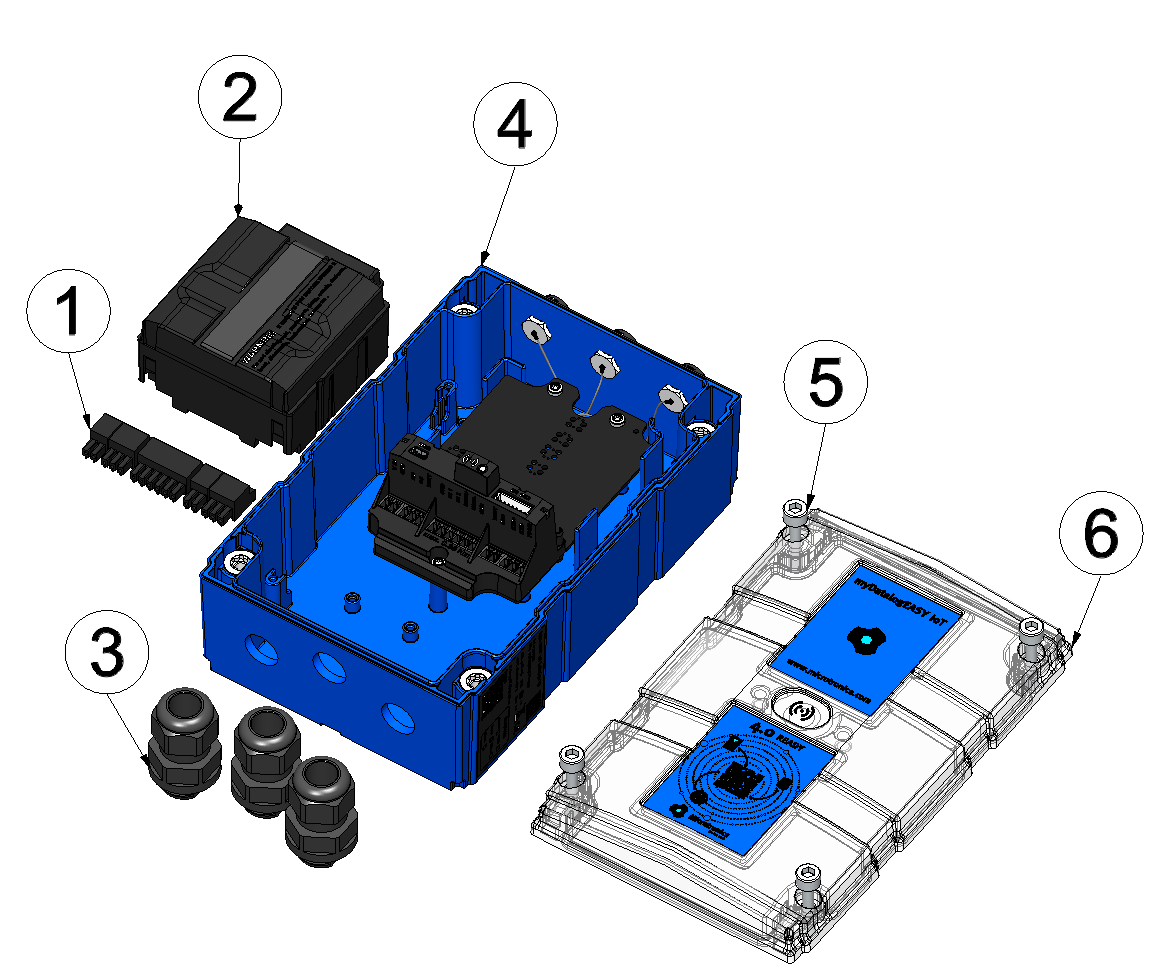

Baugruppen des 4-Channel Data Logger
| 1 | Anschlussstecker (2x 2pol., 2x 3pol., 1x 6pol.) | 4 | 4-Channel Data Logger Basisteil |
| 2 | Power Supply Unit (nicht im Lieferumfang enthalten) | 5 | 4x Innensechskantschraube M6x30 |
| 3 | 3x Kabelverschraubung (5-10mm Kabeldurchmesser) | 6 | Gehäusedeckel |
- Überprüfen Sie den Packungsinhalt auf Vollständigkeit
- Setzen Sie die SIM-Karte wie im Kapitel Einsetzen/Wechseln der SIM-Karte beschrieben
in den SIM-Slot ein. Die ersten Schritte zum Öffnen des Gehäuses und Entnahme der Power
Supply Unit sind selbstverständlich nicht erforderlich.
Note: Um den SIM-Slot verwenden zu können, ist die Freischaltung des kostenpflichtigen Features "Aktivierungscode VPN SIM (300539)" erforderlich.

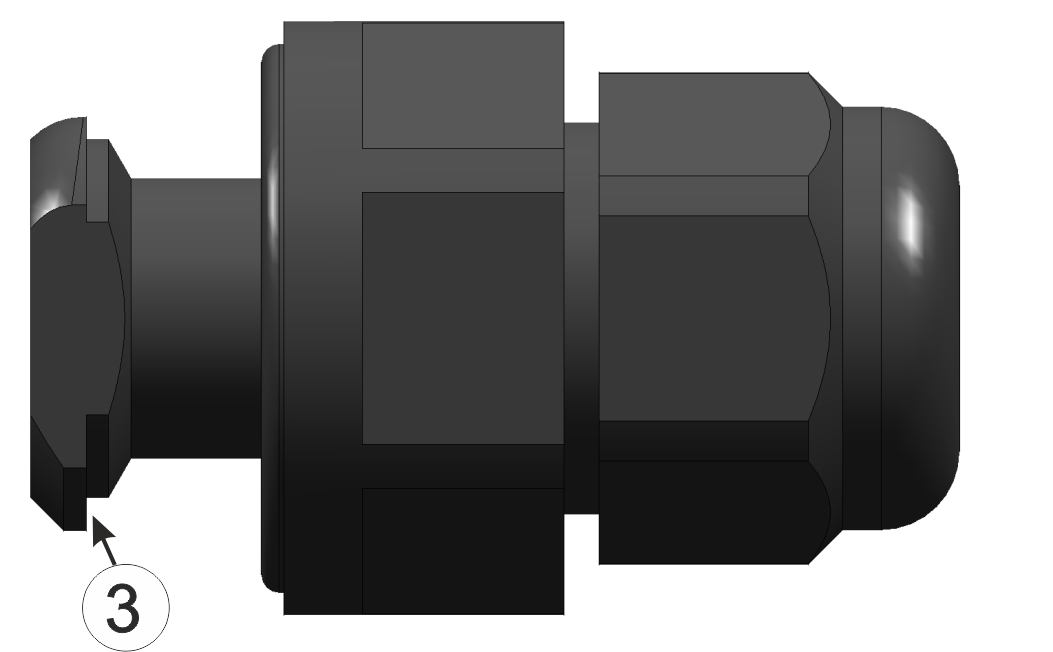

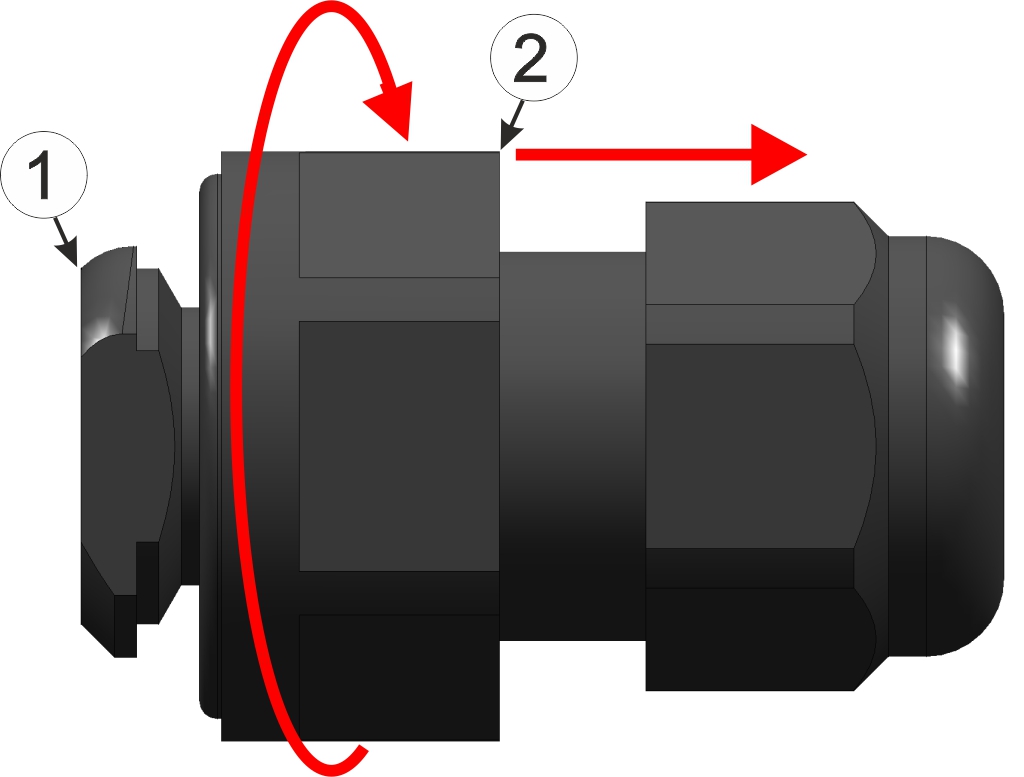

How-To-Video: Einsetzen der SIM-Karte - Drehen Sie die Arretierungsmutter der Kabelverschraubung bis zum Anschlag im Uhrzeigersinn (Linksgewinde), um den Abstand zw. Arretierungsmutter und dem Rasthaken zu vergrößern und so das Einfädeln der Kabelverschraubung in das Loch im 4-Channel Data Logger Basisteil zu erleichtern. Der Rasthaken ist nicht symmetrisch. Eine der beiden Nasen des Rasthakens ist länger.
- Fädeln Sie die Anschlusskabel Ihrer Sensoren, Aktoren und gegebenenfalls der
Versorgungs- bzw. Ladespannung zuerst entsprechend der folgenden Abbildung durch eine der
Kabelverschraubungen und anschließend durch eines der Löcher im 4-Channel
Data Logger Basisteil. Verbinden Sie anschließend die Kabel
wie im Kapitel Anschluss der Sensoren, der Aktoren und der Versorgung mit den Anschlusssteckern. Je nachdem wie flexibel die Kabel sind,
kann es von Vorteil sein, diese zuerst mit den Anschlusssteckern zu verbinden bevor die
Anschlussstecker in das 4-Channel
Data Logger Basisteil eingesetzt
werden.
Important: Um die Dichtheit des Gehäuses nicht zu gefährden, dürfen Sie nur je ein einziges Kabel durch die Kabelverschraubungen fädeln.

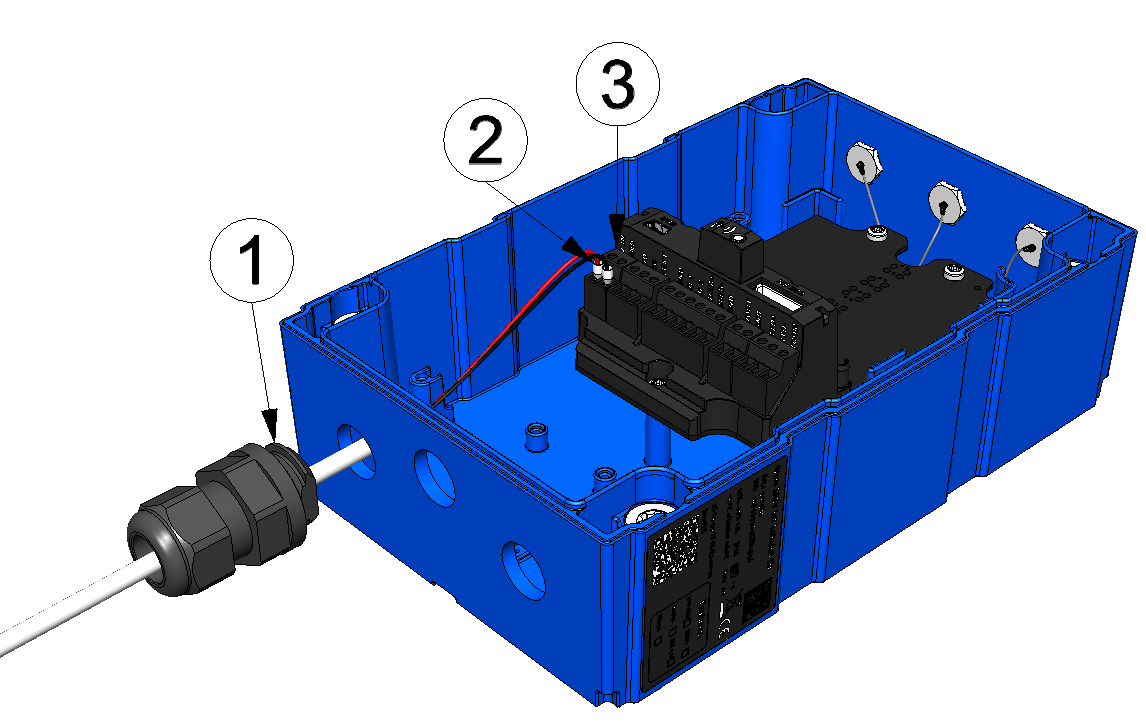

Einfädeln der Anschlusskabel
1 Kabelverschraubung (5-10mm Kabeldurchmesser) 3 Anschlussstecker (2x 2pol., 2x 3pol., 1x 6pol.) 2 Anschlusskabel eines Sensors, Aktors oder der Versorgungs- bzw. Ladespannung - Fädeln Sie den Rasthaken den folgenden Abbildungen entsprechend mit der Seite, an der
sich die längere Nase (siehe Kabelverschraubung vorbereiten Abb. 2)
befindet, voraus durch das Loch im 4-Channel
Data Logger Basisteil.
Die bereits eingefädelten Kabel wurden in den Abbildungen zugunsten der Übersichtlichkeit
nicht dargestellt.

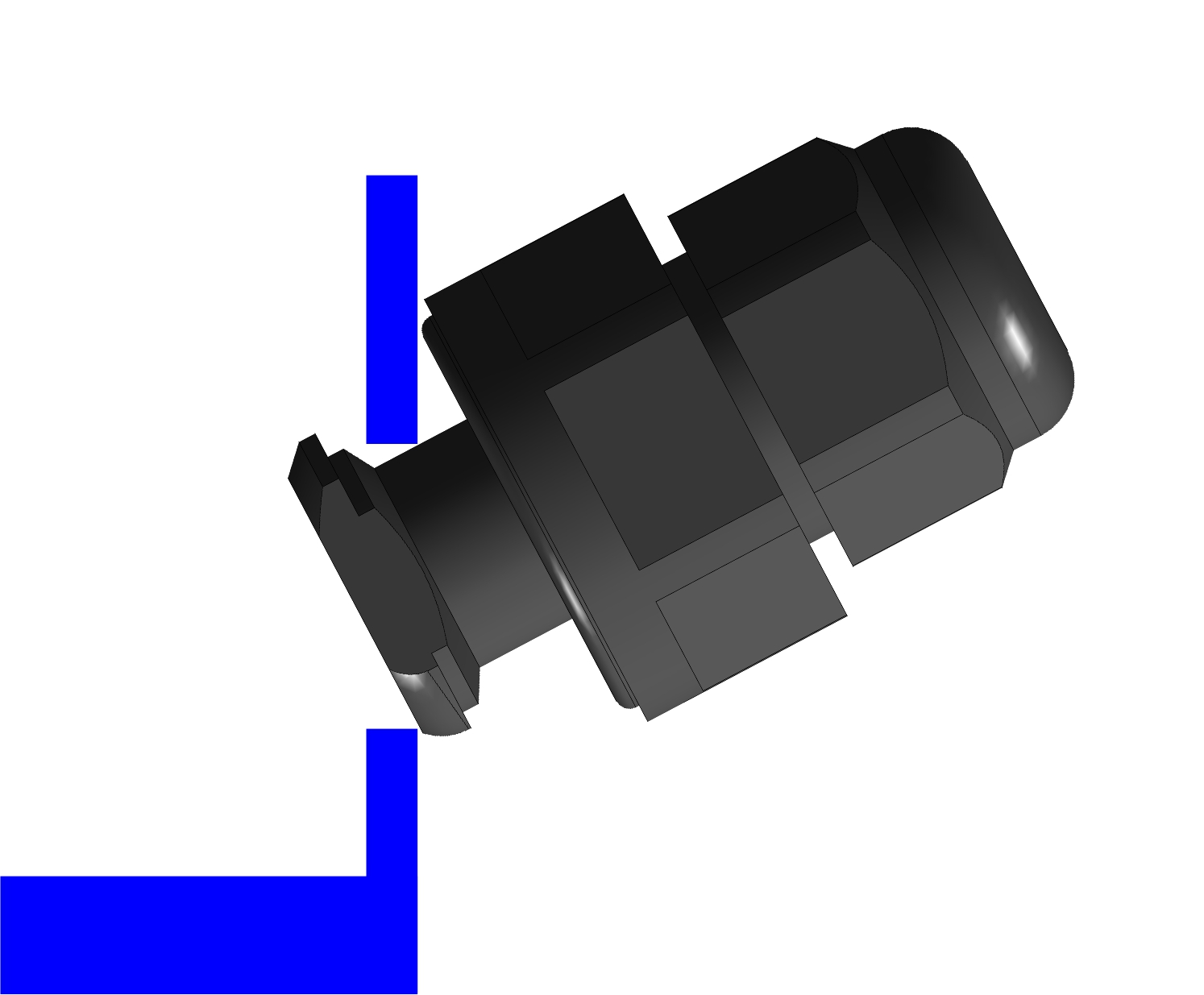

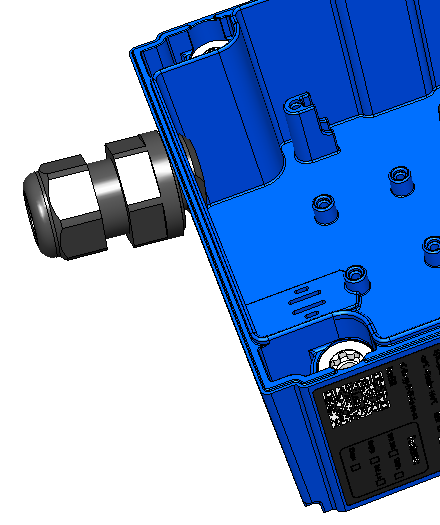

Einfädeln der Kabelverschraubung Abb.1

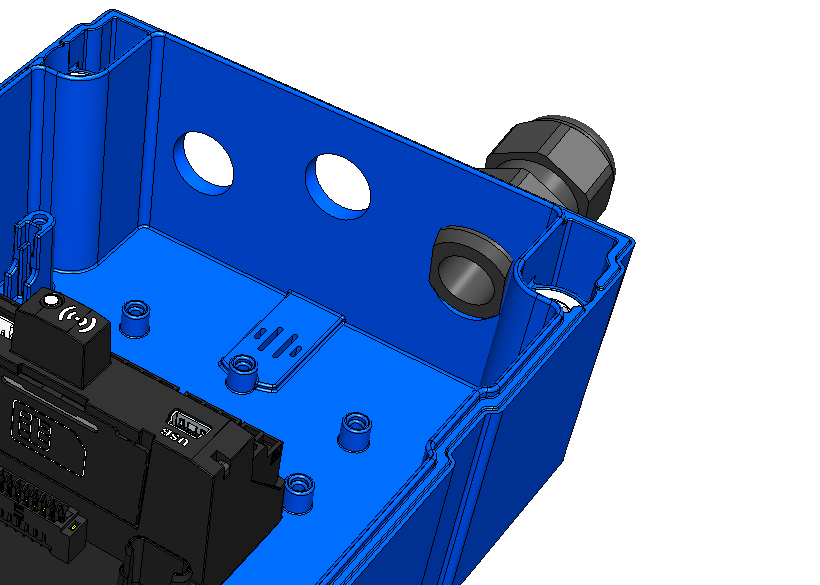

Einfädeln der Kabelverschraubung Abb.2
Einfädeln der Kabelverschraubung Abb.3

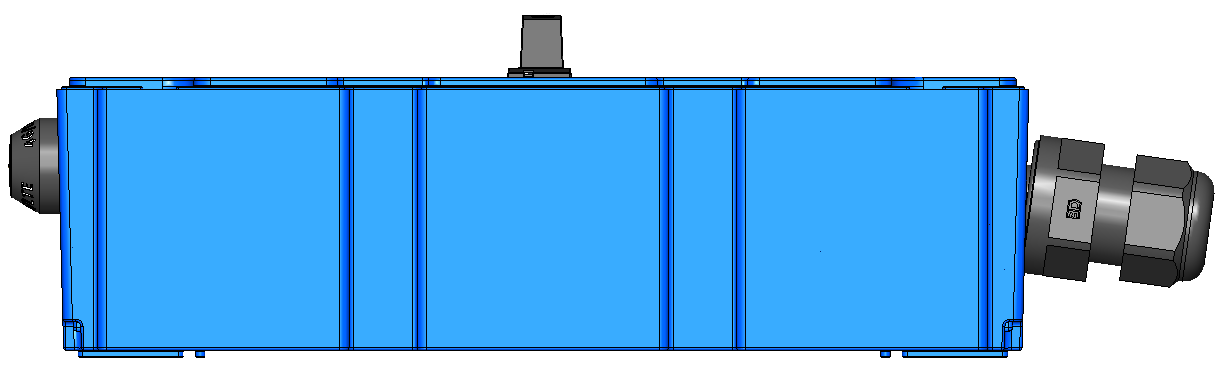

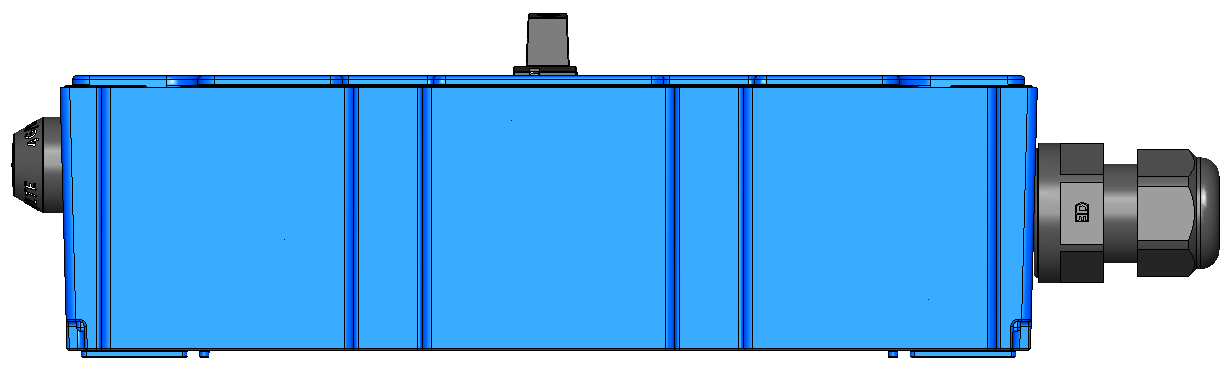

- Ziehen Sie die Arretierungsmutter fest, indem Sie sie gegen den Uhrzeigersinn
(Linksgewinde) drehen.
Important: Überzeugen Sie sich vor dem Festziehen von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.
- Kontrollieren Sie, ob die Dichtung der Kabelverschraubung an allen Stellen korrekt
aufliegt und keine Fremdkörper zwischen Gehäuse, Dichtung und Arretierungsmutter
eingeklemmt wurden.
Important: Schäden, die durch nicht korrekt anliegende Dichtungen hervorgerufen werden, entfallen aus der Haftung des Herstellers.
- Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantennen). Die Antenne ist nicht Bestandteil des Lieferumfangs und muss gesondert geordert werden.
- Setzen Sie die Power Supply Unit ein. Die Power Supply Unit ist so konstruiert, dass
sie nicht falsch herum eingesetzt werden kann.
Tip: Beachten Sie, dass alle Power Supply Units mit integriertem wiederaufladbarem Energiespeicher gemäß gültiger Transportbestimmungen mit einer Ladung von maximal 30% ausgeliefert werden und somit vor dem ersten Gebrauch vollständig geladen werden müssen (siehe Laden der Power Supply Unit).

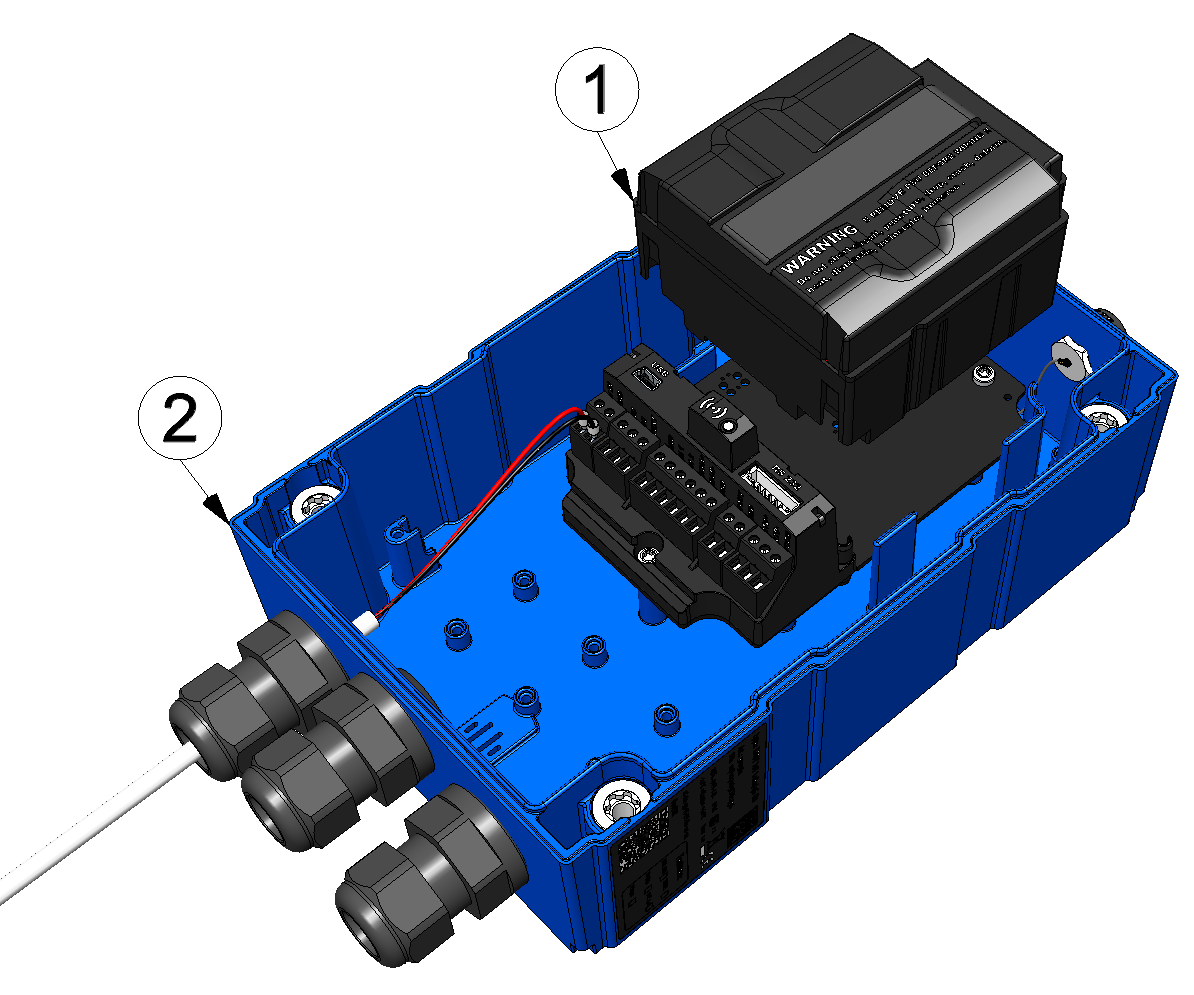

Einsetzen der Power Supply Unit
1 Power Supply Unit 2 4-Channel Data Logger Basisteil - Überprüfen Sie, ob die Verbindung zum myDatanet-Server korrekt funktioniert (siehe Kommunikation mit dem Gerät testen).
- Schließen Sie den Gehäusedeckel. Ziehen Sie am besten die 4 Schrauben über Kreuz
(Drehmoment: max. 1 Nm) an, damit der
Gehäusedeckel gleichmäßig aufliegt.
Important: Überzeugen Sie sich vor Schließen des Gehäusedeckels von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.

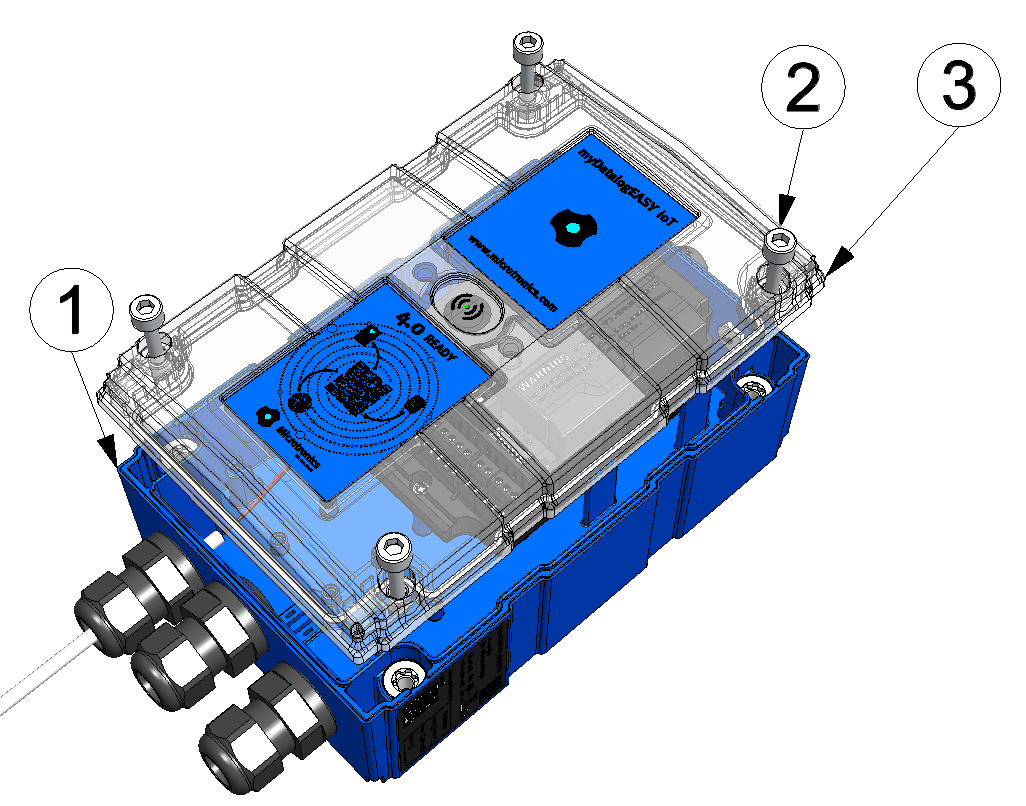

Schließen des Gehäusedeckels
1 4-Channel Data Logger Basisteil 3 Gehäusedeckel 2 Innensechskantschraube M6x30 - Kontrollieren Sie, ob der Gehäusedeckel an allen Seiten korrekt aufliegt und keine
Fremdkörper zwischen Gehäuse und Gehäusedeckel eingeklemmt wurden.
Important: Schäden, die durch nicht korrekt geschlossene Gehäusedeckel hervorgerufen werden, entfallen aus der Haftung des Herstellers.
- Schalten Sie nun die externe Versorgungs- bzw. Ladespannung ein.
Tip: Wenn Sie eine Power Supply Unit ohne integrierten Energiespeicher verwenden, muss die externe Versorgungs- bzw. Ladespannung vor dem optionalen Schritt, bei dem die Verbindung zum Server überprüft wird, eingeschaltet werden.
