Anschluss der Mobilfunkantennen

Important:
  • Um eine korrekte Funktion zu gewährleisten, benutzen Sie nur Antennen, die vom Hersteller geliefert werden.
  • Bei Verwendung von Verlängerungskabel darf die Gesamtlänge der Kabelverbindung zur Antenne 30 m nicht überschreiten!

Abhängig von der Variante und eventuell verbauten zusätzlichen Modulen (z. B. GNSS-Empfänger) verfügt der 4-Channel Data Logger über bis zu 2 FME-M Antennenanschlüsse. Die Belegung ist dabei jeweils am Antennenanschluss vermerkt. Eine Liste mit verfügbaren Antennen finden Sie im Kapitel Antennen.

Note: Achten Sie darauf, dass die gewählte Antenne für die im 4-Channel Data Logger verbaute Funktechnologie (z. B. 2G/3G) und vorgesehene Region (z. B. Europa oder US) geeignet ist.

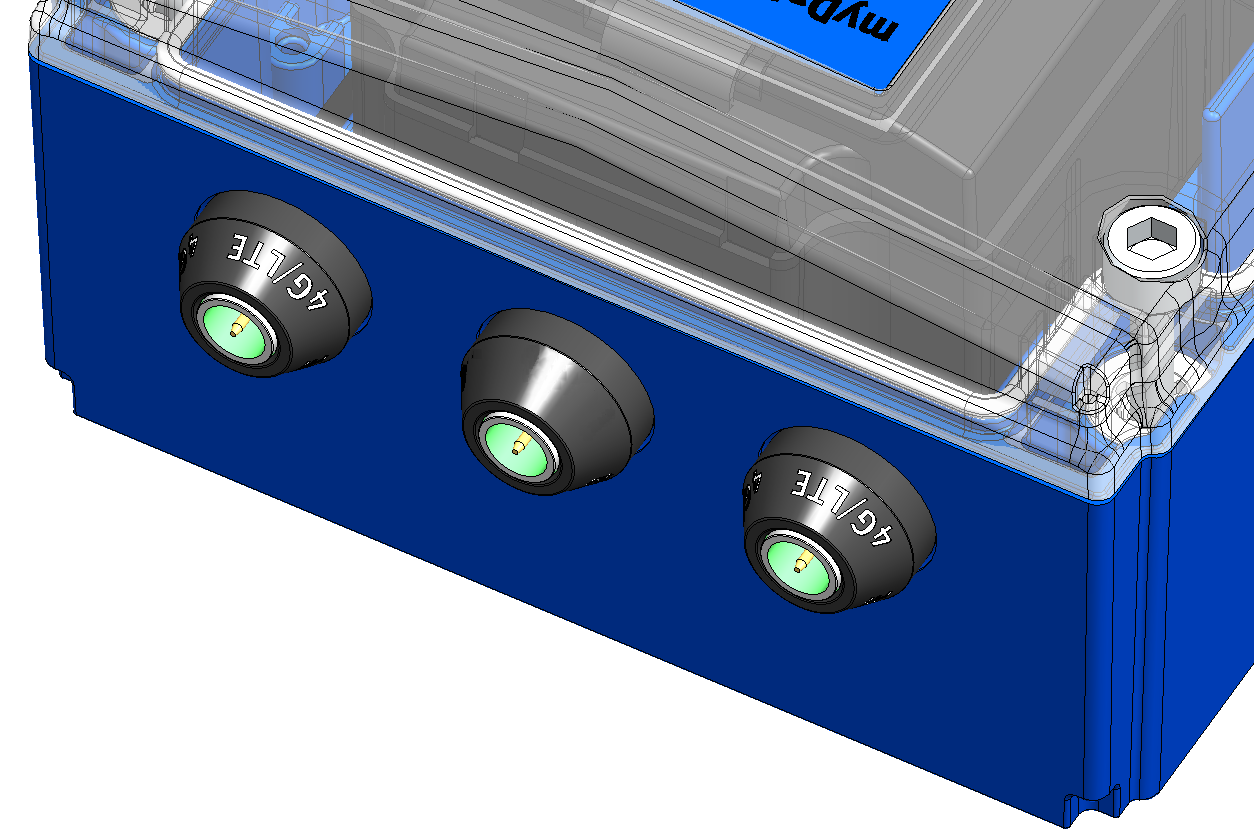

Antennenanschlüsse des 4-Channel Data Logger (z. B. myDatalogEASY IoT 2G/3G/4G World )

Die Standardantenne (Portable Antenne Multi Band FME-F , 206.826) wird direkt am Antennenstecker (siehe Vorderseite des 4-Channel Data Logger ) des 4-Channel Data Logger angebracht. Im Falle einer niedrigen Funksignalstärke können Sie die Kuppelantenne Multiband FME-F 3m (301211) verwenden.

Wenn die Entfernung zwischen der Lage der Antenne und dem 4-Channel Data Logger zu groß ist, können Sie eine 5 m Antennenverlängerung FME-F/FME-M 5m (206.805) verwenden.

  1. Stellen Sie sicher, dass der 4-Channel Data Logger spannungslos ist.
  2. Verbinden Sie, falls Sie eine Antennenverlängerung benötigen, diese zuerst mit der Antenne.
  3. Verbinden Sie die Antennenverlägerung bzw. die Antenne direkt mit dem Antennenanschluss des 4-Channel Data Logger (siehe Vorderseite des 4-Channel Data Logger ).
    Important: Vermeiden Sie zu starke Krafteinwirkung beim Festziehen der Antenne. Benutzen Sie kein Werkzeug zum Festziehen der Antennen bzw. Antennenverlängerung, sondern ziehen Sie die Antenne mit der Hand fest.
  4. Stellen Sie die Spannungsversorgung des 4-Channel Data Logger wieder her.
    5. Der folgende Schritt ist nicht zwingend erforderlich.
  5. Überprüfen Sie, ob die Verbindung zum myDatanet-Server korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
