Online-Hilfe für 4-Channel Data Logger

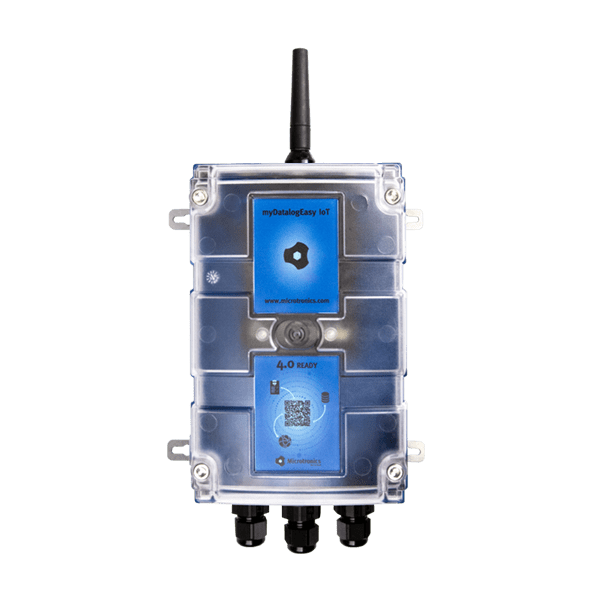

Allgemeine Produktinformationen

Der 4-Channel Data Logger ist ein für den autarken Betrieb entworfener Datenlogger. Er dient der Erfassung, Verarbeitung und Übertragung von analogen und digitalen Signalen. Dank der 4 Universaleingänge, die in verschiedenen Analog- oder Digitalmodi betrieben werden können, ist der 4-Channel Data Logger mit einer Vielzahl an unterschiedlichen Sensoren kompatibel. Die Sensoren können direkt, ohne zusätzliche Energiequelle angeschlossen werden. Die Energieversorgung erfolgt dabei durch den 4-Channel Data Logger der, abhängig von der eingesetzten Power Supply Unit, auch netzunabhängig arbeiten kann. Neben der schalt- und auswählbaren Sensorversorgung verfügt der 4-Channel Data Logger noch über einen potentialfreien Schaltkontakt und eine schaltbare 3,3 V Versorgung. Diese können zur Ansteuerung von Aktoren verwendet werden. Nach kostenpflichtiger Freischaltung steht auch eine Schnittstelle für den Anschluss eines PT100 oder PT1000 zur Verfügung. Durch die Nutzung des Mobilfunknetzes für die Datenübermittlung an den Server ist eine Anfahrt zur Messstelle nur selten erforderlich und die Messdaten sind permanent einsehbar.

Produktmerkmale:

  • Universaleingänge für digitale und analoge Signale
  • schaltbare und einstellbare Versorgung für Sensoren
  • Potentialfreier Schaltkontakt
  • internes Batteriefach
  • Batterie, Akku oder direkte Versorgung
  • exakter Batterie-/Akku-Ladezustand nach Coulomb-Methode
  • Platz für Zusatzkomponenten im Gehäuse
  • integrierter Laderegler
  • konfigurierbar über Webschnittstelle
  • Gerätezeit mit dem Server synchronisiert
  • Hardware Real-Time Clock
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • integrierter, langlebiger SIM-Chip

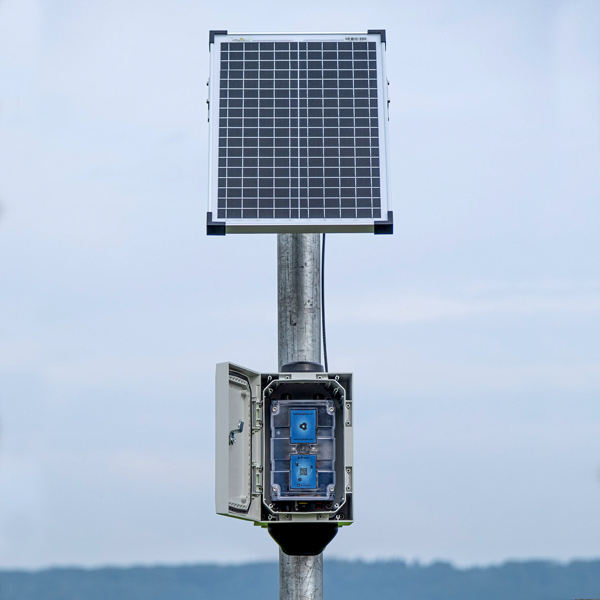

Anwendung:

  • Füllstandmessung
  • Durchflussmessung
  • Temperaturmessung
  • Übertragung von Sondenmesswerten
  • Zählerfernauslese

Diese Online-Hilfe ist gültig ab:

  • Firmware Version: 01v045
  • IoT App. Version: 24v000
  • Server Version: 54v00x
  • Produktrevision: 1.2

Häufig gestellte Fragen (FAQs)

Blinkcode Farbe Beschreibung
0x --- Transportsperre (Übertragung aus, Messung aus)
1x grün letzte Verbindung o.k.
2x rot letzte Übertragung fehlerhaft
7x rot Netzsperre/kein passender Provider
8x rot kein Mobilfunknetz
9x rot falscher PIN/1 Versuch verbleibend
10x rot keine Mobilfunkverbindung
11x rot kein Server erreichbar
12x rot fehlerhafter SIM-Chip

Eine detaillierte Erklärung finden Sie im Abschnitt 3-farbige Status-LED.

Ja.

Hier empfiehlt sich die Kombiantenne "Flachantenne Disc Multi Band 2xFME-F 2m " (301196), die zwei Mobilfunkantennen enthält. Alternativ können auch 2 getrennte Antennen des gleichen Typs verwendet werden.

Eine Liste verfügbarer Antennen finden Sie im Abschnitt Antennen.

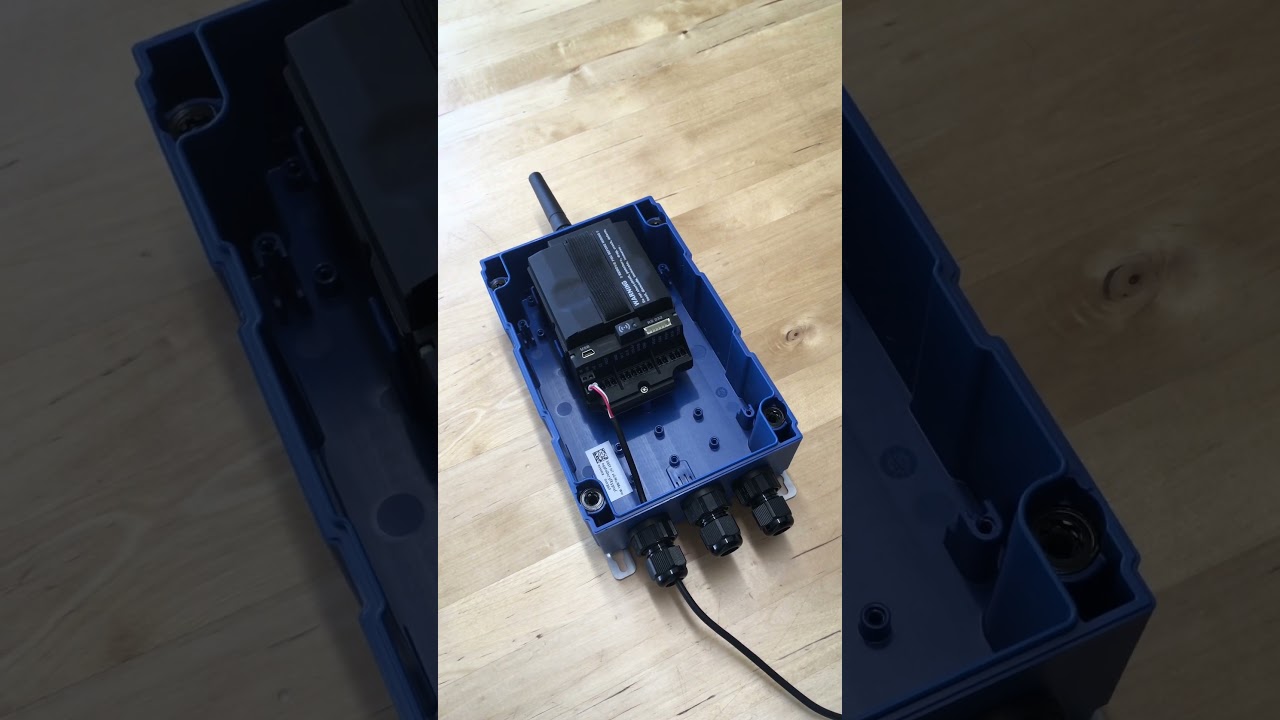

How-To-Video: Auslösen des Aloha-Übertragungsmodus



Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

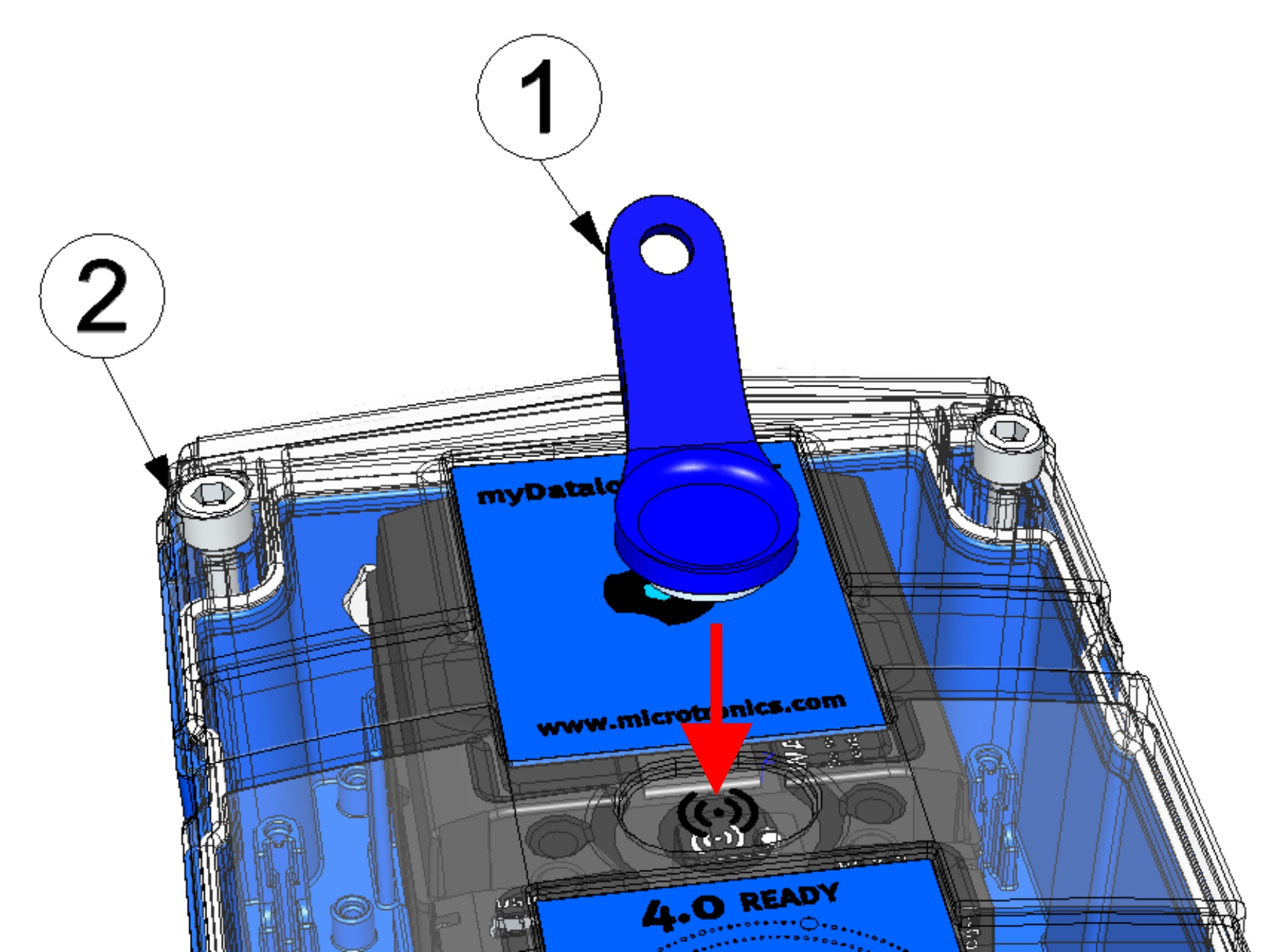

1 MDN Magnet (206.803) 2 4-Channel Data Logger

Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.

Anschlussbeispiele (Digital, Open Collector Ausgang, 0/4...20mA, 0...2/10V)

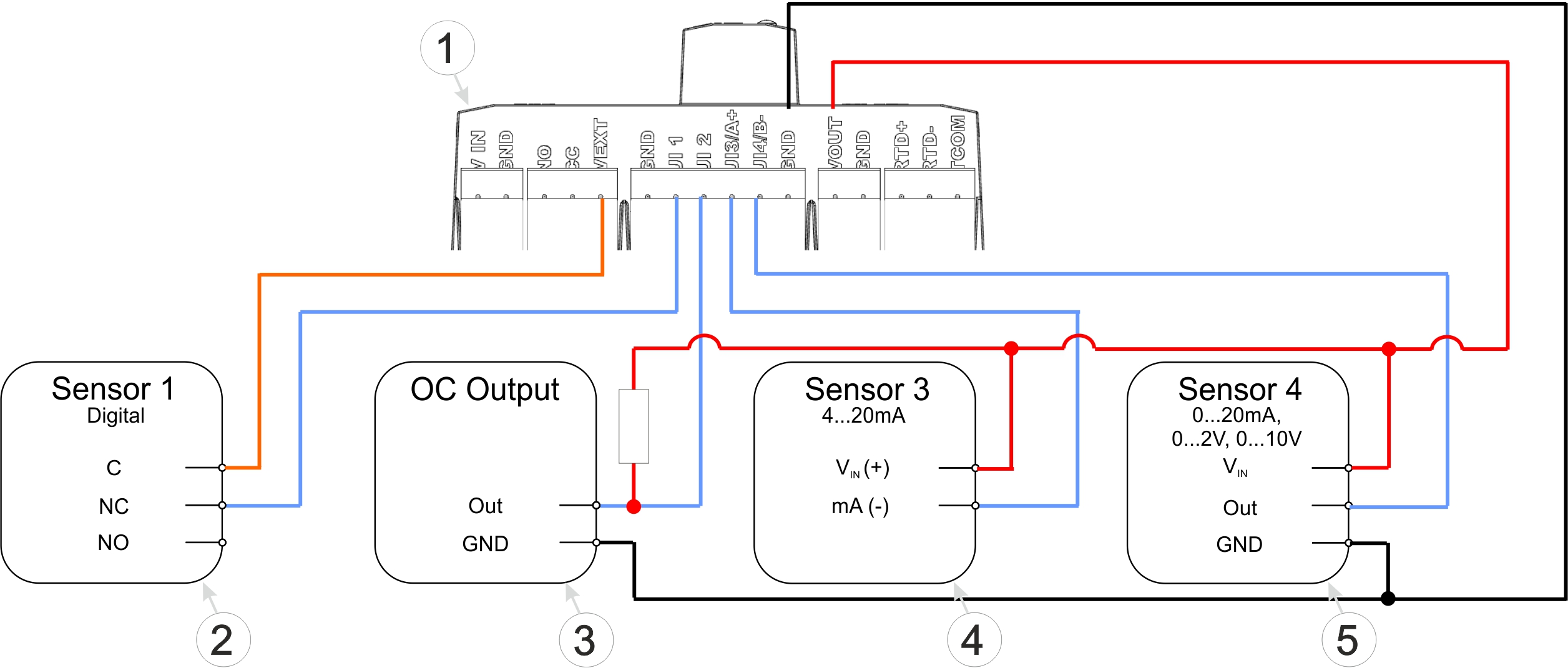

1 Hauptklemmleiste des 4-Channel Data Logger 4 2-Leiter mA-Sensor
2 potentialfreier Relaiskontakt 5 3-Leiter mA-Sensor oder 3-Leiter U-Sensor
3 Sensor mit Open Collector Ausgang

Anschlussbeispiele (aktiver mA-Ausgang)

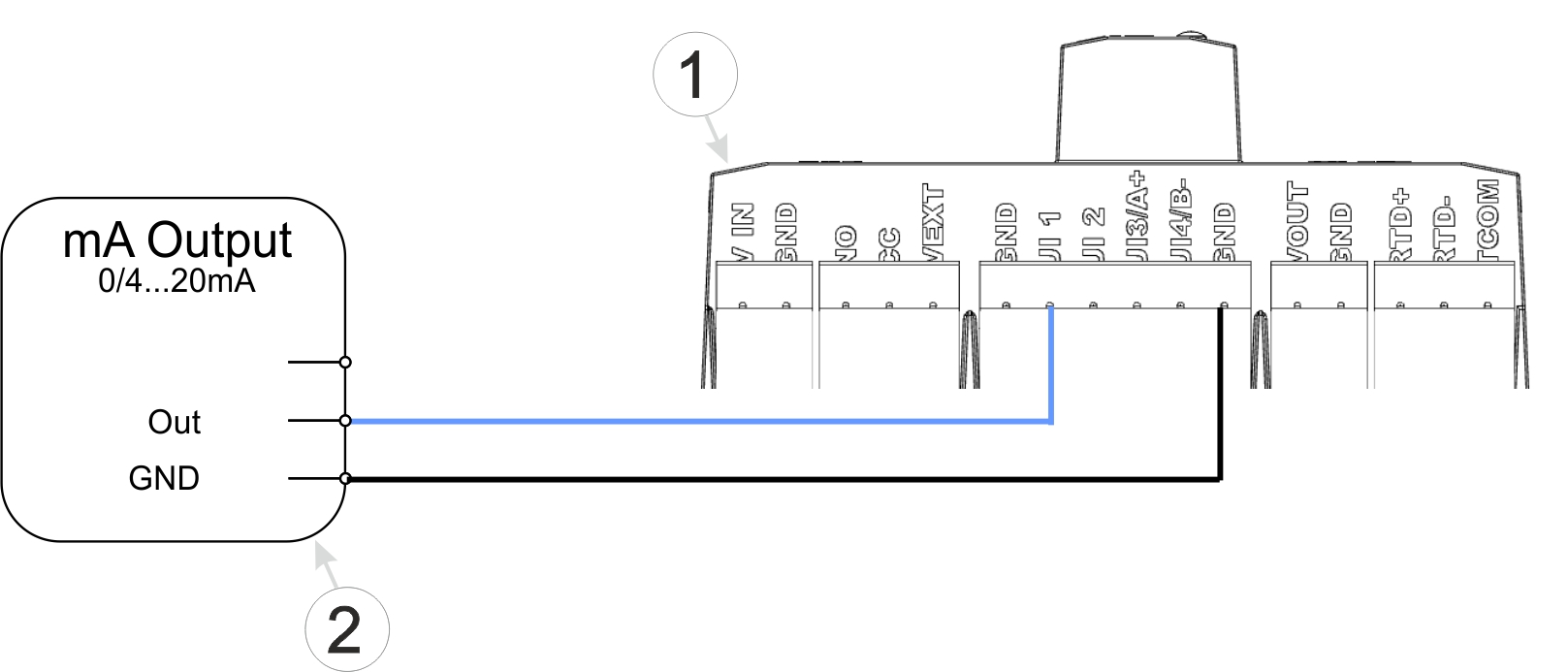

1 Hauptklemmleiste des 4-Channel Data Logger 2 Aktiver mA-Ausgang, Signalwandler oder Trennwandler

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.

Aktivieren Sie den Transportmodus, indem Sie die "Betriebsart" im Konfigurationsabschnitt "Grundeinstellungen" (siehe Grundeinstellungen) auf "transport" setzen. Lösen Sie danach einen Verbindungsaufbau aus (siehe Aloha-Übertragungsmodus), damit die geänderte Konfiguration zum 4-Channel Data Logger übertragen wird.

Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.

Weitere Informationen
