Laden der Power Supply Unit

Alle Power Supply Units mit integriertem wiederaufladbaren Energiespeicher werden gemäß gültiger Transportbestimmungen mit einer Ladung von maximal 30% ausgeliefert. Sollten Sie im Betrieb eine externe Ladespannung (V IN) verwenden, wird die Power Supply Unit durch den in das 4-Channel Data Logger integrierten Laderegler ständig nachgeladen.

Sollte während des Betriebs keine externe Ladespannung (V IN) verfügbar sein, muss die Power Supply Unit vor der ersten Inbetriebnahme vollständig geladen werden.

Eine Anleitung zum Entnehmen des Akkus finden Sie unter Tausch der Power Supply Unit.

Important: Zum Laden der Power Supply Units darf ausschließlich das PSU Ladegerät (300697) verwendet werden. Die Angaben des Ladegeräts sind dabei zu beachten. Die Verwendung artfremder Ladegeräte kann zur Zerstörung der Power Supply Unit, wie z. B. Auslaufen der Zellen, Explosion usw. führen.

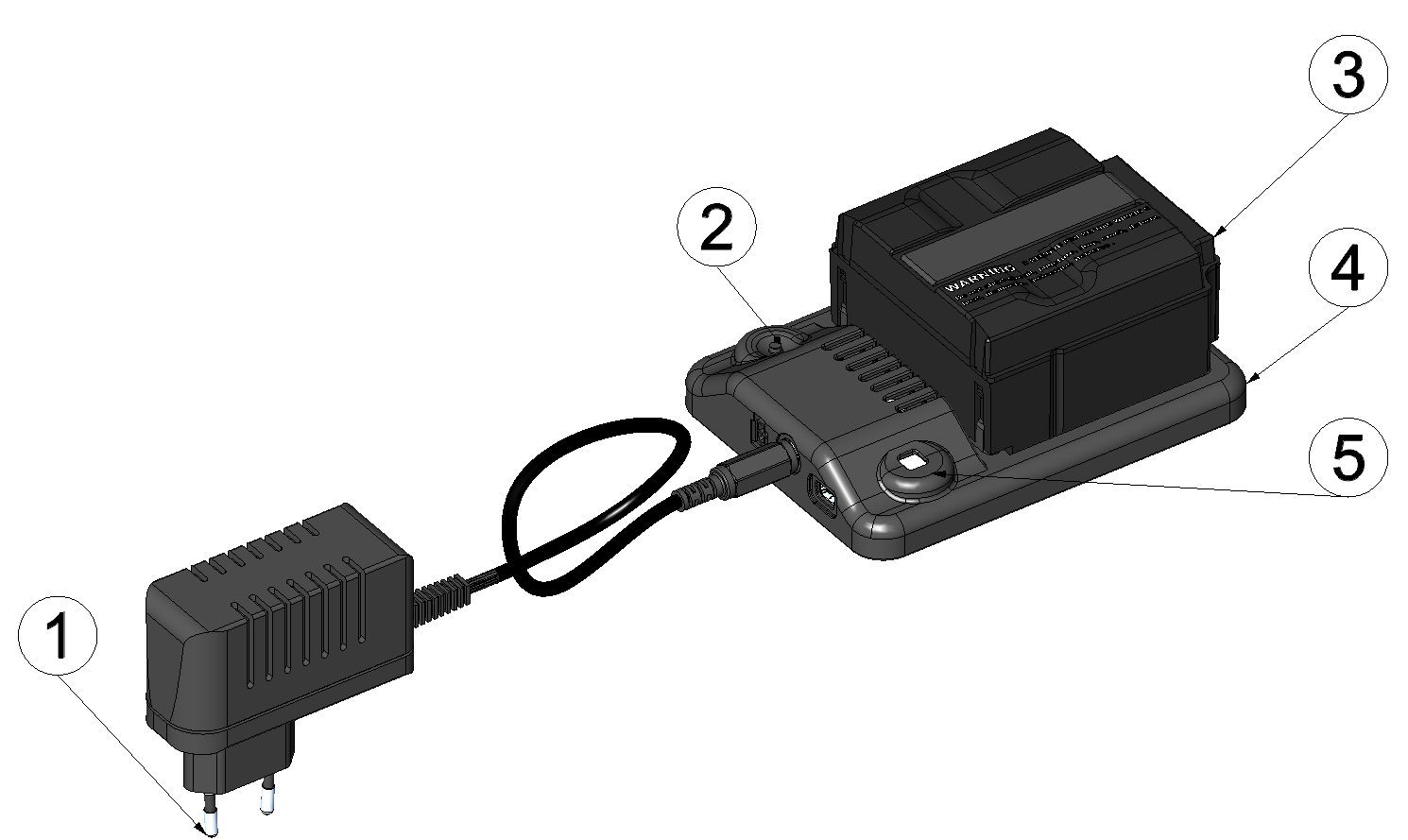

Ladegerät mit Power Supply Unit

1 Steckernetzteil (im Lieferumfang von 300697 enthalten) 4 PSU Ladegerät (300697)
2 Taste (reserviert für Erweiterung) 5 Status-LED des PSU Ladegerät

Mögliche Zustände der Status-LED:

aus: keine PSU eingesetzt

grün blinkend: PSU wird geladen

grün: Ladevorgang abgeschlossen

rot blinkend 1x alle 5sec.: PSU enthält keinen wiederaufladbaren Energiespeicher

rot blinkend 2x alle 5sec.: PSU beschädigt

rot blinkend 3x alle 5sec.: Versorgungsspannung des Ladegeräts zu niedrig

3 Power Supply Unit z. B. PSU413D+ AP (300524)















Der Ladevorgang startet, sobald die Power Supply Unit in das Ladegerät eingesetzt wird. Blinkt die Status-LED des Ladegeräts alle 5sec. 1x rot enthält die ins Ladegerät eingesetzte Power Supply Unit keinen wiederaufladbaren Energiespeicher. Sollte die Status-LED alle 5sec. 3x rot blinken, ist die Versorgungsspannung des Ladegeräts zu niedrig. Überprüfen Sie in diesem Fall die Kabelverbindung zwischen Steckernetzteil und PSU Ladegerät sowie ob das Steckernetzteil korrekt mit einer Steckdose verbunden wurde. Blinkt die Status-LED grün, erfolgt ein normaler Ladevorgang. Der Ladevorgang ist abgeschlossen, wenn die Status-LED grün leuchtet.

Sollte die Status-LED alle 5sec. 2x rot blinken, ist die Power Supply Unit defekt. Mögliche Ursachen hierfür können Kabelbruch, Kurzschluss oder defekte Zellen sein. In diesem Fall muss die verwendete Power Supply Unit durch eine neue ersetzt werden.

Tip: Akkus sind Verschleißteile und verlieren im Laufe der Zeit an Kapazität. Bei hohen oder tiefen Umgebungstemperaturen sowie intensivem Einsatz verringert sich die Kapazität ebenfalls.
Note: Auf eine umweltgerechte Entsorgung, speziell bei Power Supply Units mit integriertem Energiespeicher (Akku oder Batterie), ist zu achten. Power Supply Units mit verbrauchtem Akku bzw. Batterie können an den Hersteller zurückgegeben oder bei geeigneten Sammelstellen abgegeben werden.
