Einsetzen/Wechseln der SIM-Karte

Note: Um den SIM-Slot verwenden zu können, ist die Freischaltung des kostenpflichtigen Features "Aktivierungscode VPN SIM (300539)" erforderlich.

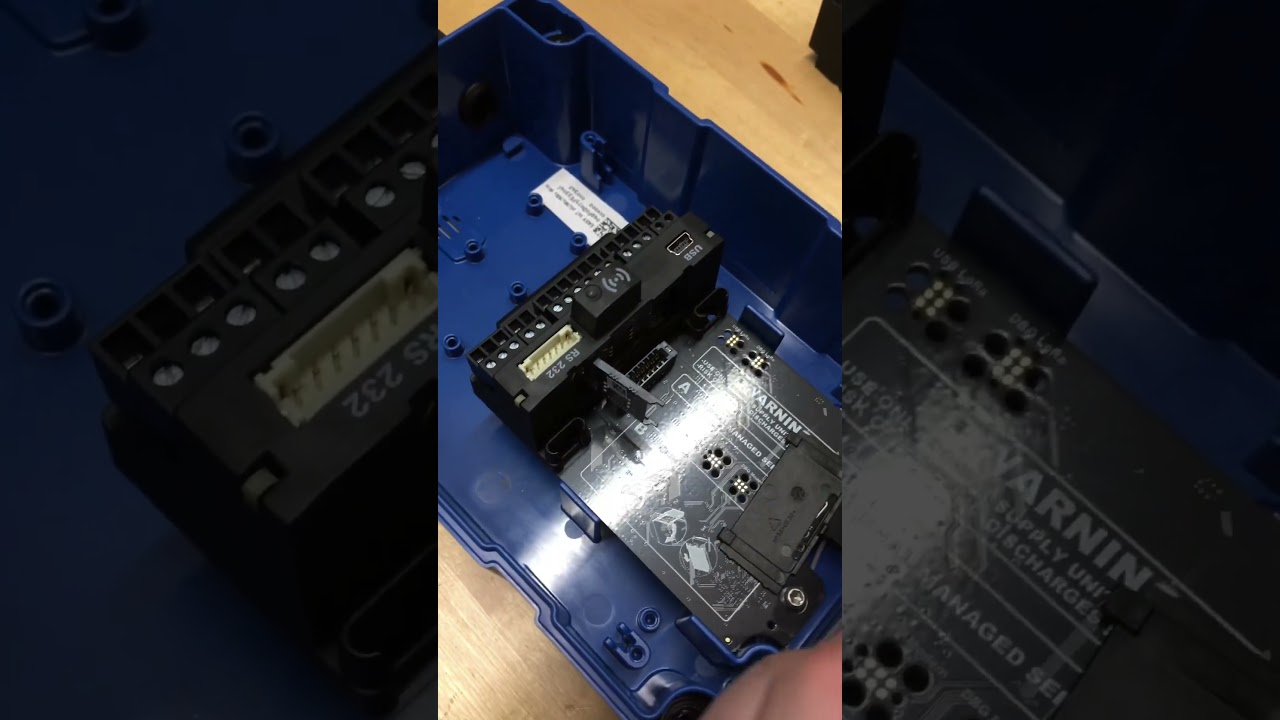

How-To-Video: Einsetzen der SIM-Karte

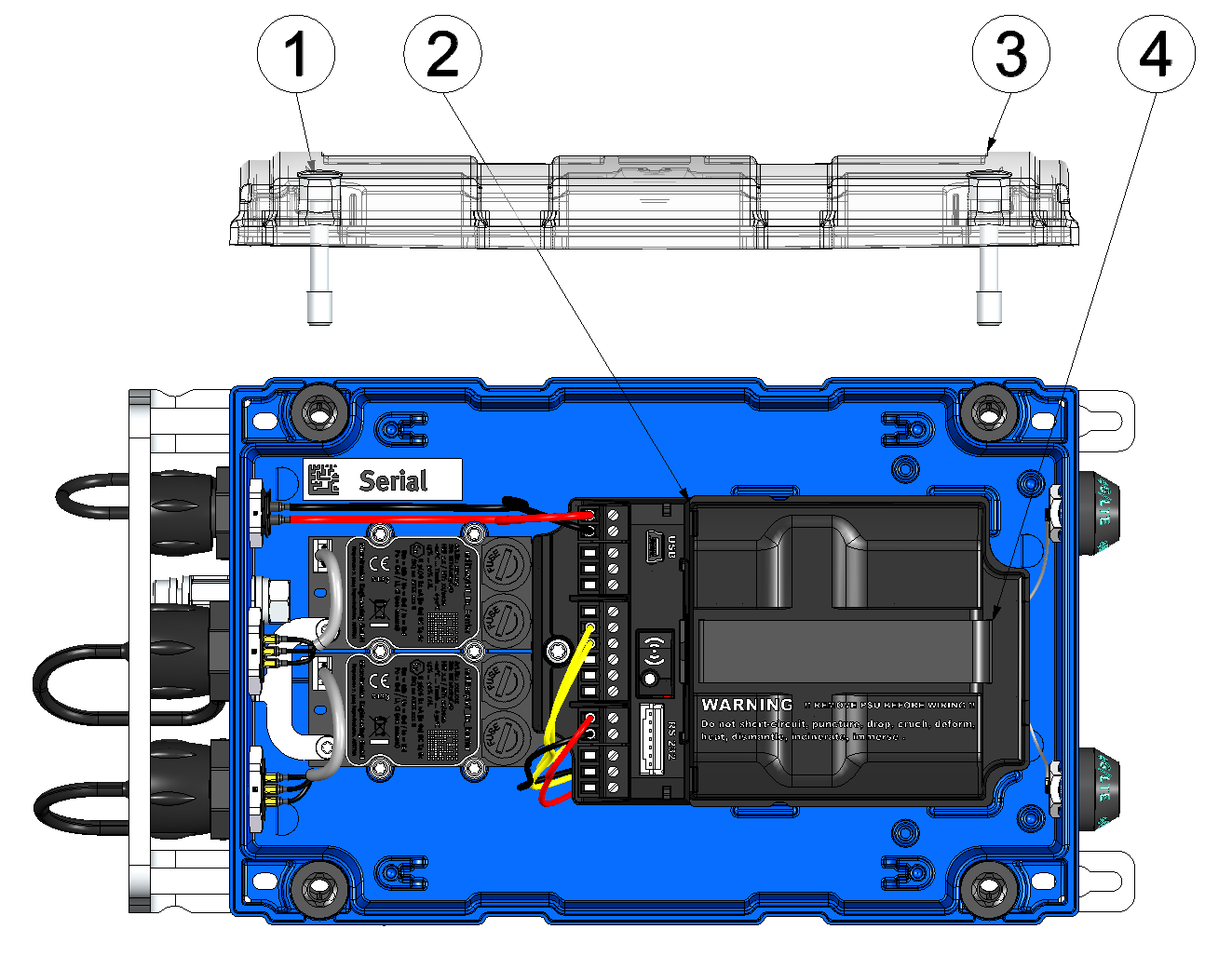

Öffnen des myDatalogEASY IoT ATEX

1 Innensechskantschraube M6x30 3 Gehäusedeckel
2 Power Supply Unit 4 Lasche zur Entnahme der Power Supply Unit
  1. Entfernen Sie die vier Schrauben, welche den Gehäusedeckel sichern. Öffnen Sie nun den myDatalogEASY IoT ATEX .
    Important: Bei widrigen Wetterbedingungen mit Niederschlag oder bei Aufenthaltsorten mit Wassereintritt von oben ist das Gerät bei geöffnetem Gehäusedeckel in geeigneter Weise gegen Eindringen von Feuchtigkeit zu schützen.
  2. Entnehmen Sie die Power Supply Unit aus dem myDatalogEASY IoT ATEX . Verwenden Sie dazu die Lasche zur Entnahme der Power Supply Unit.
  3. Entfernen Sie die Abdeckung des SIM-Slots.

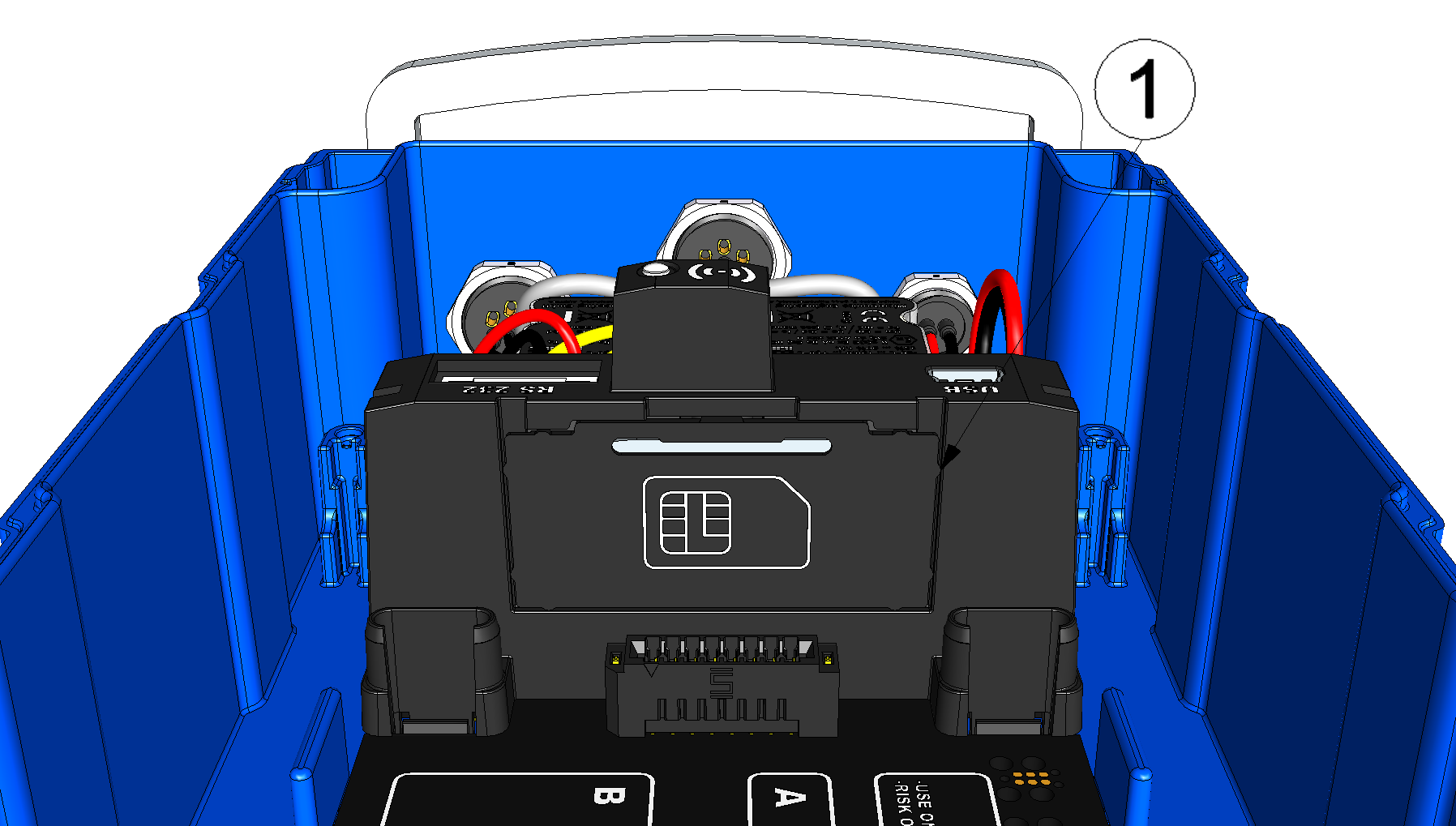

    Öffnen der SIM-Slotabdeckung

    1 Abdeckung des SIM-Slots

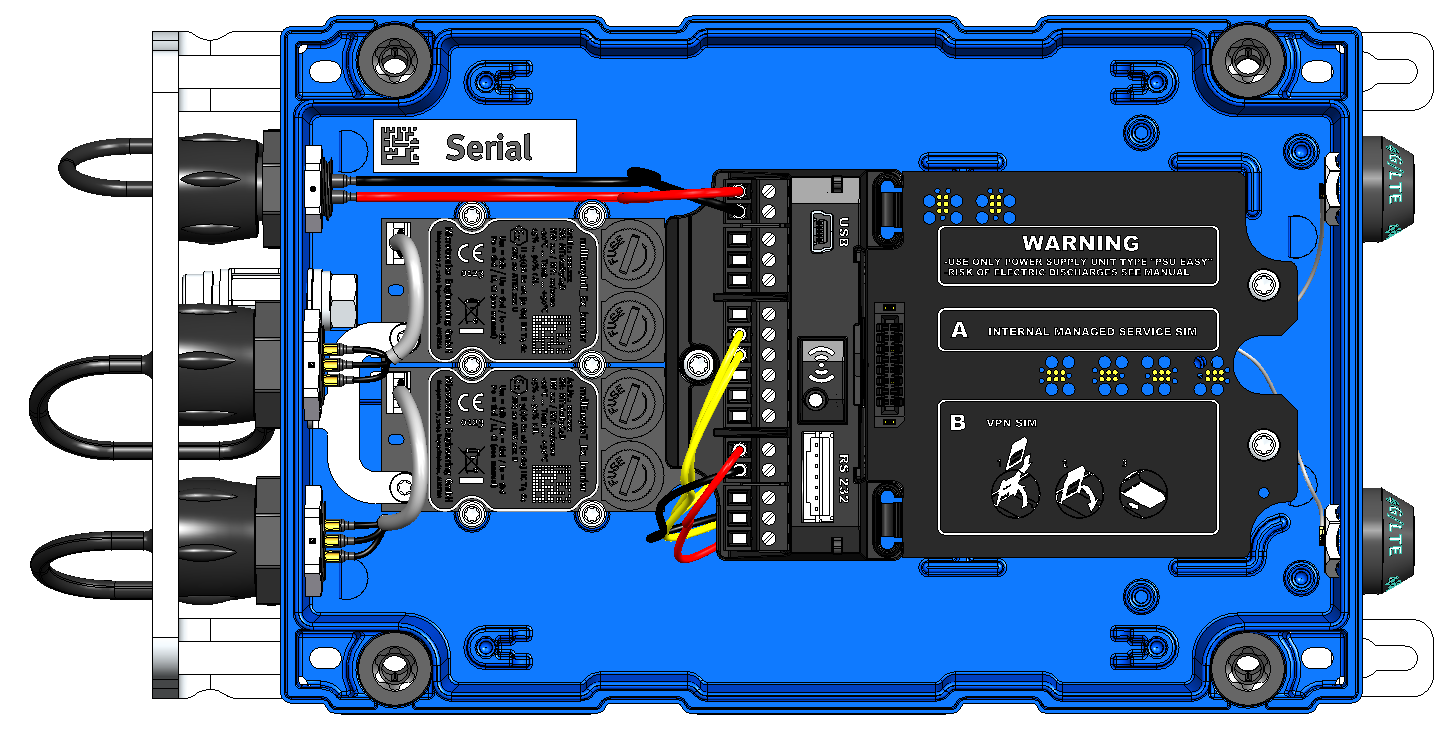

  4. Setzen Sie die SIM-Karte wie in Abbildung B auf der Leiterplatte des myDatalogEASY IoT ATEX dargestellt ein.

    Abbildung auf der Leiterplatte des myDatalogEASY IoT ATEX

    5. Der folgende Schritt ist nur erforderlich, wenn Sie anschließend die Verbindung zum myDatanet-Server überprüfen wollen.
  5. Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantennen). Die Antenne ist nicht Bestandteil des Lieferumfangs und muss gesondert geordert werden.
  6. Setzen Sie die Abdeckung des SIM-Slots und die Power Supply Unit wieder ein.
    7. Der folgende Schritt ist nicht zwingend erforderlich.
  7. Überprüfen Sie, ob die Verbindung zum myDatanet-Server korrekt funktioniert (siehe Kommunikation mit dem Gerät testen).
  8. Schließen Sie den Gehäusedeckel. Ziehen Sie am besten die 4 Schrauben über Kreuz (Drehmoment: max. 1 Nm) an, damit der Gehäusedeckel gleichmäßig aufliegt.
    Important: Überzeugen Sie sich vor Schließen des Gehäusedeckels von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.

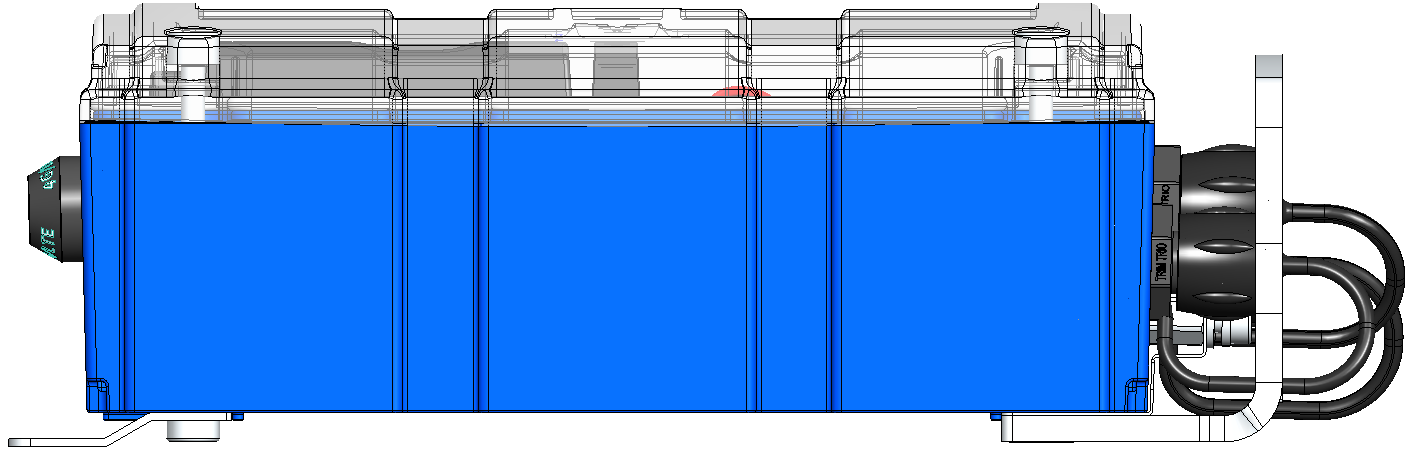

  9. Kontrollieren Sie, ob der Gehäusedeckel an allen Seiten korrekt aufliegt und keine Fremdkörper zwischen Gehäuse und Gehäusedeckel eingeklemmt wurden.

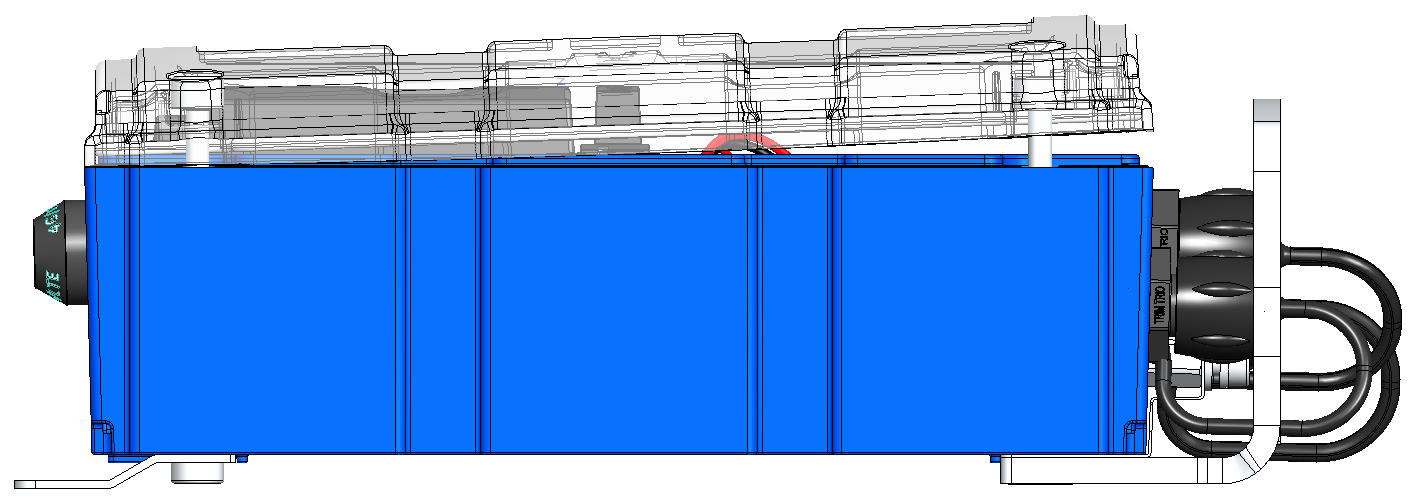

    Important: Schäden, die durch nicht korrekt geschlossene Gehäusedeckel hervorgerufen werden, entfallen aus der Haftung des Herstellers.
