Montage an einer Sprosse/Stange

Für die Montage an einer Sprosse/Stange ist eines der in der folgenden Tabelle aufgeführten Montagesets erforderlich. Die Montagesets unterscheiden sich lediglich in der Länge des enthaltenen Schwenkarms. Diese bestimmt auch den Abstand zwischen der Auflagefläche des Flansches und der Mitte der Sensoraufnahme. Die in der Tabelle enthaltenen Montagesets eignen sich für Sprossen und Stangen mit einem Durchmesser von 15-26mm. Für dickere Stangen und Rohre können die im Kapitel Rohrmontage aufgelisteten Montagesets verwendet werden.

	Radar Sprossenmontageset	Radar Sprossenmontageset lang
Artikelnummer	301482	400408
Länge des Schwenkarms	140 mm	390 mm
Auflagefläche Flansch bis Mitte Sensoraufnahme	240 mm	490 mm

Note: Vermeiden Sie es, die Kugel des Kugelgelenks zu berühren und sorgen Sie dafür, dass die Kugel auch nicht anderweitig mit Fetten, Ölen oder Schmierstoffen jeglicher Art in Berührung kommt. Eine derartige Kontamination reduziert die Reibung zwischen Kugel und Schwenkarm, wodurch die Beibehaltung einer stabilen Ausrichtung nicht mehr gewährleistet ist. Im Falle einer Verunreinigung kann die Kugel mit Isopropanol oder anderen entfettenden Reinigungsflüssigkeiten gesäubert werden.

How-To-Video: Montage an einer Sprosse/Stange

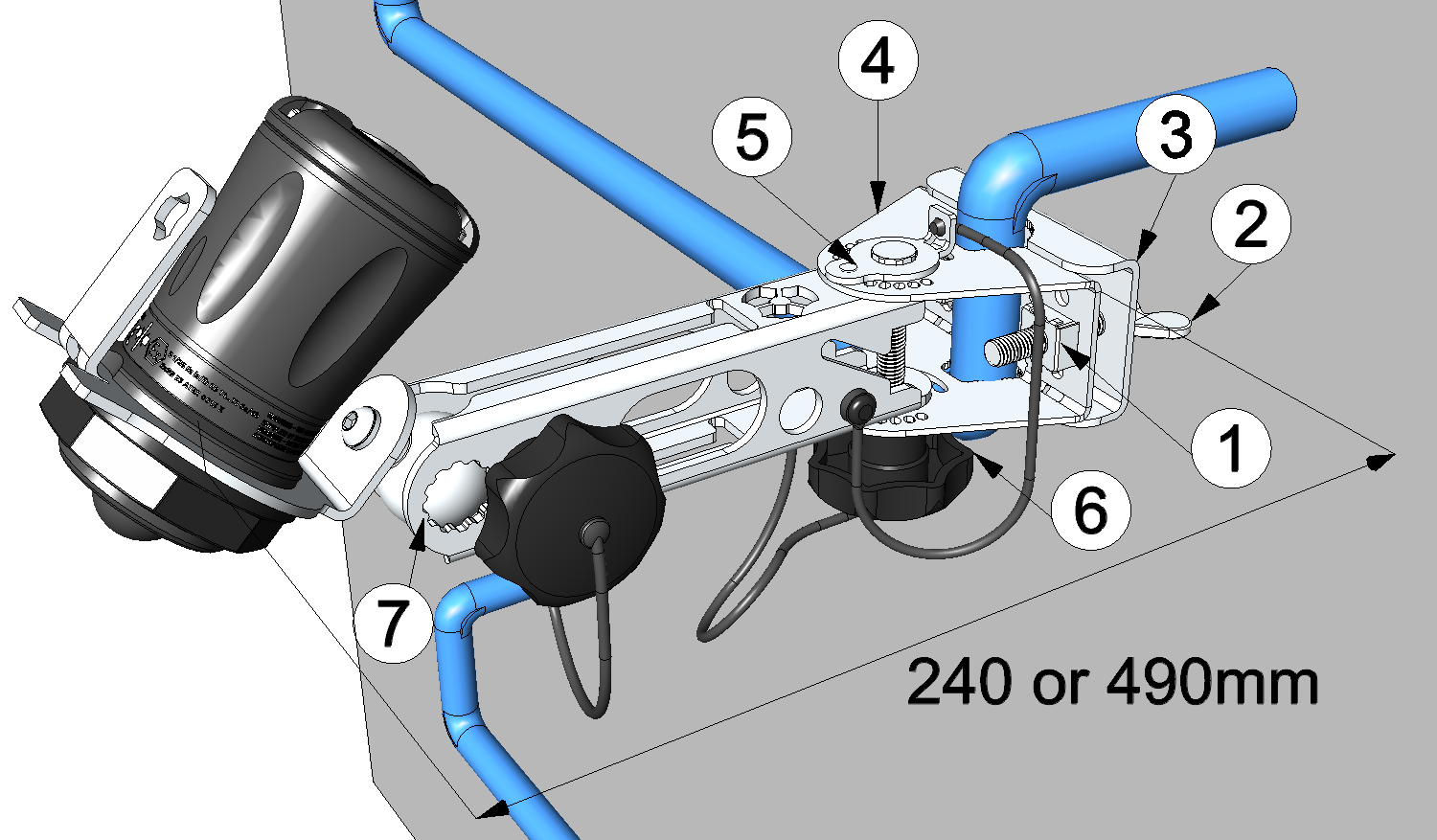

1	Käfigmutter	5	Schraubenkopf mit Sicherungsstift
2	Flügelschraube	6	Spannschraube
3	Klemmstück	7	Schwenkarm
4	Flansch, der an einer Sprosse/Stange montiert werden kann

Positionieren Sie den Flansch an der Sprosse/Stange und benutzen Sie das Klemmstück in Verbindung mit den Flügelschrauben um den Flansch zu befestigen.

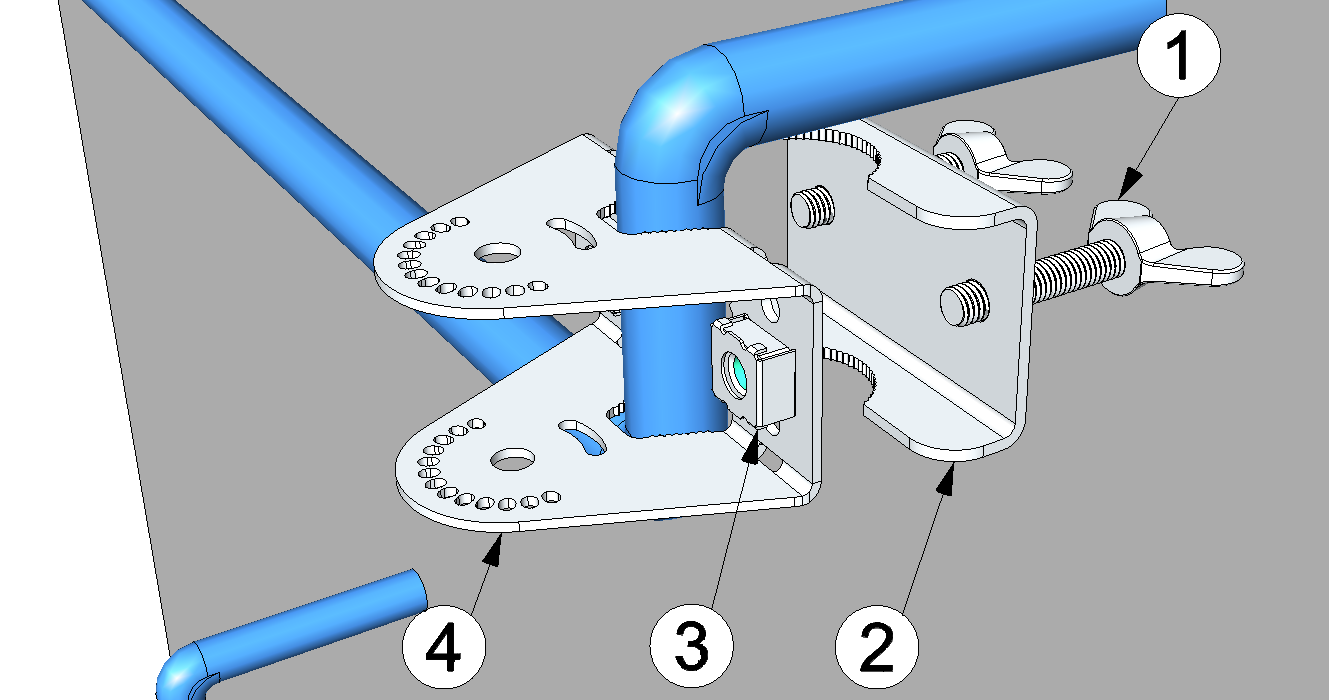

Befestigen des Flansches an der Sprosse/Stange

1	Flügelschraube	3	Käfigmutter
2	Klemmstück	4	Flansch, der an einer Sprosse/Stange montiert werden kann

Verbinden Sie den Schwenkarm mittels der Spannschraube (bestehend aus einem Sterngriff und der Schraube mit Sicherungsstift im Schraubenkopf) mit dem an der Sprosse/Stange montierten Flansch.

Mittels des Sicherungsstifts im Kopf der Schraube und den Löchern an der Vorderkante des Flansches kann der Schwenkarm in 15° Schritten in einem Winkel von bis zu 90° relativ zur Mittelachse arretiert werden. Dies gilt sowohl für eine Drehung nach links als auch nach rechts. Wenn ein anderer Winkel benötigt wird, können Sie die Schraube auch so einsetzen, dass der Sicherungsstift in das Langloch des Flansches greift. In diesem Fall wird allerdings der Widerstand gegen das Verdrehen des Schwenkarms nur durch die von der Spannschraube erzeugte Klemmkraft bestimmt.

Tip: Der Schwenkarm ist so konstruiert, dass die Ausrichtung der Spannschraube (Sterngriff oben oder unten) keine Rolle spielt.

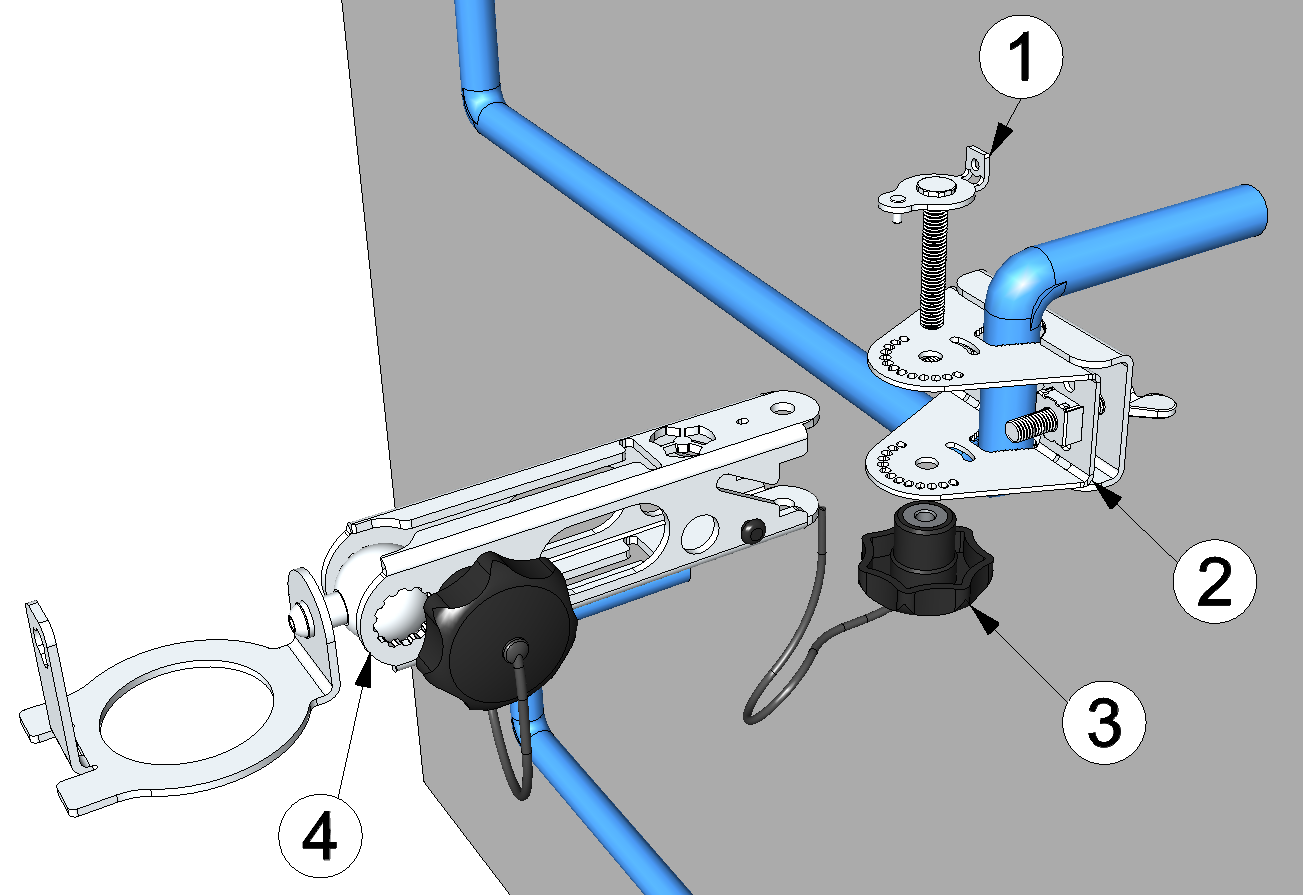

Verbinden des Schwenkarms mit dem Flansch

1	Schraube mit Sicherungsstift im Schraubenkopf	3	Sterngriff
2	Flansch, der an einer Sprosse/Stange montiert werden kann	4	Schwenkarm

Setzen Sie den VEL‑R‑5 in die Sensoraufnahme des Schwenkarms ein und richten Sie ihn korrekt aus. Eine detaillierte Anleitung hierzu finden Sie im Kapitel Flexiblen Halterungen.
