Rohrmontage

Für die Rohrmontage ist eines der in der folgenden Tabelle aufgeführten Montagesets erforderlich. Die Montagesets unterscheiden sich lediglich in der Länge des enthaltenen Schwenkarms. Diese bestimmt auch den Abstand zwischen der Auflagefläche des Flansches und der Mitte der Sensoraufnahme. Die in der Tabelle enthaltenen Montagesets eignen sich für Rohre mit einem Durchmesser von 50-275mm. Für dünnere Rohre können die im Kapitel Montage an einer Sprosse/Stange aufgelisteten Montagesets verwendet werden.

	Radar Rohrmontageset	Radar Rohrmontageset lang
Artikelnummer	301481	400407
Länge des Schwenkarms	140 mm	390 mm
Auflagefläche Flansch bis Mitte Sensoraufnahme	240 mm	490 mm

Note: Vermeiden Sie es, die Kugel des Kugelgelenks zu berühren und sorgen Sie dafür, dass die Kugel auch nicht anderweitig mit Fetten, Ölen oder Schmierstoffen jeglicher Art in Berührung kommt. Eine derartige Kontamination reduziert die Reibung zwischen Kugel und Schwenkarm, wodurch die Beibehaltung einer stabilen Ausrichtung nicht mehr gewährleistet ist. Im Falle einer Verunreinigung kann die Kugel mit Isopropanol oder anderen entfettenden Reinigungsflüssigkeiten gesäubert werden.

How-To-Video: Rohrmontage

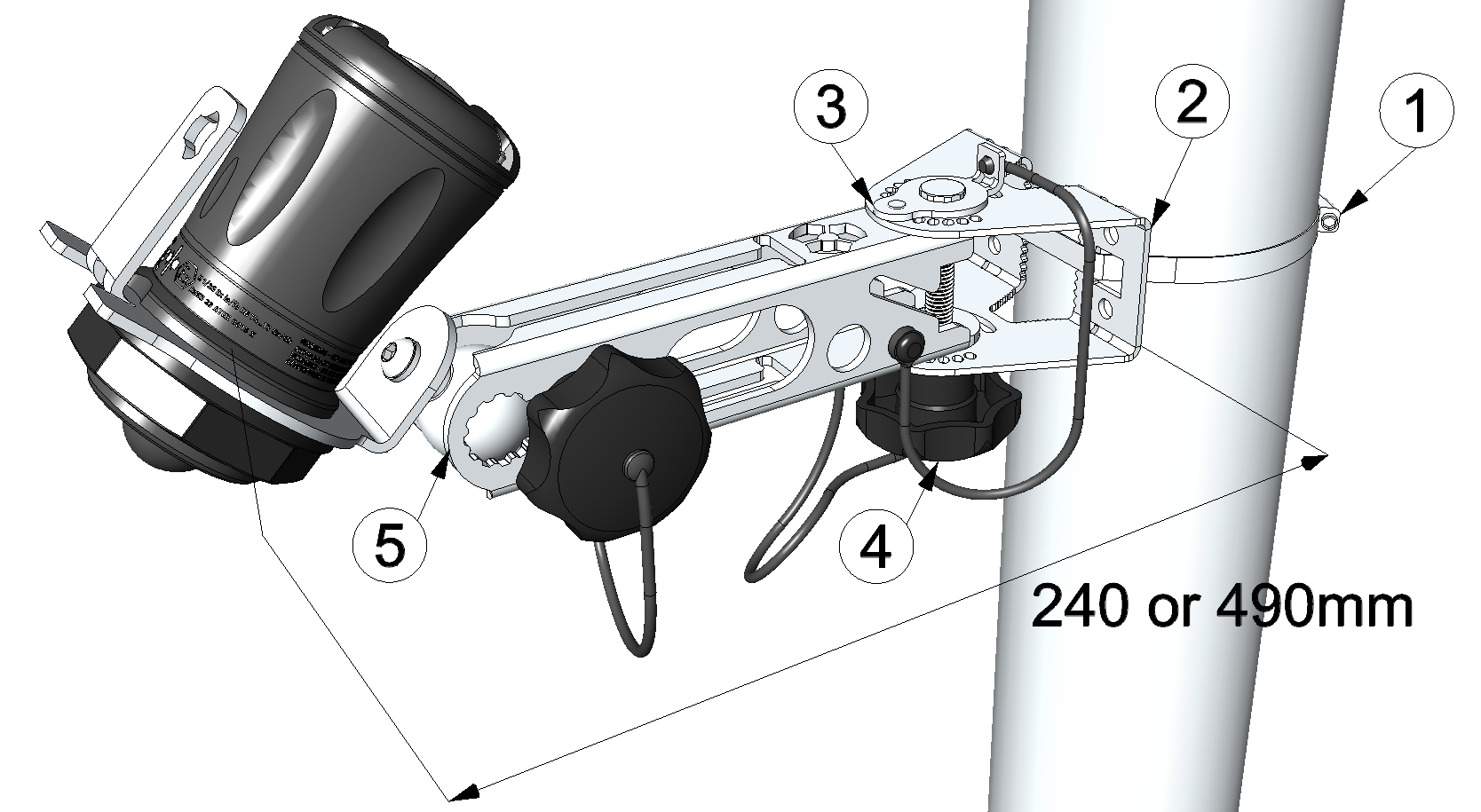

Rohrmontage

1	Spannband (für 50-275mm Rohrdurchmesser)	4	Spannschraube
2	Flansch für die Rohrmontage	5	Schwenkarm
3	Schraubenkopf mit Sicherungsstift

Fädeln Sie das Spannband durch die entsprechenden Öffnungen im Flansch (siehe Abbildung Befestigen des Flansches am Rohr).

Positionieren Sie den Flansch am Rohr und benutzen Sie das Spannband, um den Flansch zu befestigen.

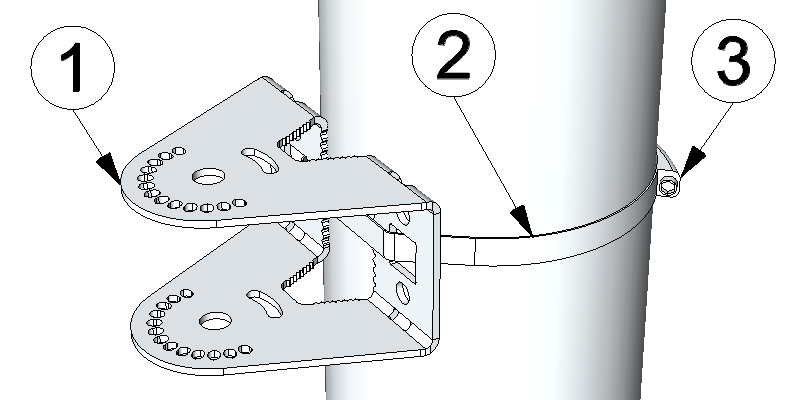

Befestigen des Flansches am Rohr

1	Flansch für die Rohrmontage	3	Schneckenschraube zum Festziehen des Spannbands
2	Spannband (für 50-275mm Rohrdurchmesser)

Verbinden Sie den Schwenkarm mittels der Spannschraube (bestehend aus einem Sterngriff und der Schraube mit Sicherungsstift im Schraubenkopf) mit dem am Rohr montierten Flansch.

Mittels des Sicherungsstifts im Kopf der Schraube und den Löchern an der Vorderkante des Flansches kann der Schwenkarm in 15° Schritten in einem Winkel von bis zu 90° relativ zur Mittelachse arretiert werden. Dies gilt sowohl für eine Drehung nach links als auch nach rechts. Wenn ein anderer Winkel benötigt wird, können Sie die Schraube auch so einsetzen, dass der Sicherungsstift in das Langloch des Flansches greift. In diesem Fall wird allerdings der Widerstand gegen das Verdrehen des Schwenkarms nur durch die von der Spannschraube erzeugte Klemmkraft bestimmt.

Tip: Der Schwenkarm ist so konstruiert, dass die Ausrichtung der Spannschraube (Sterngriff oben oder unten) keine Rolle spielt.

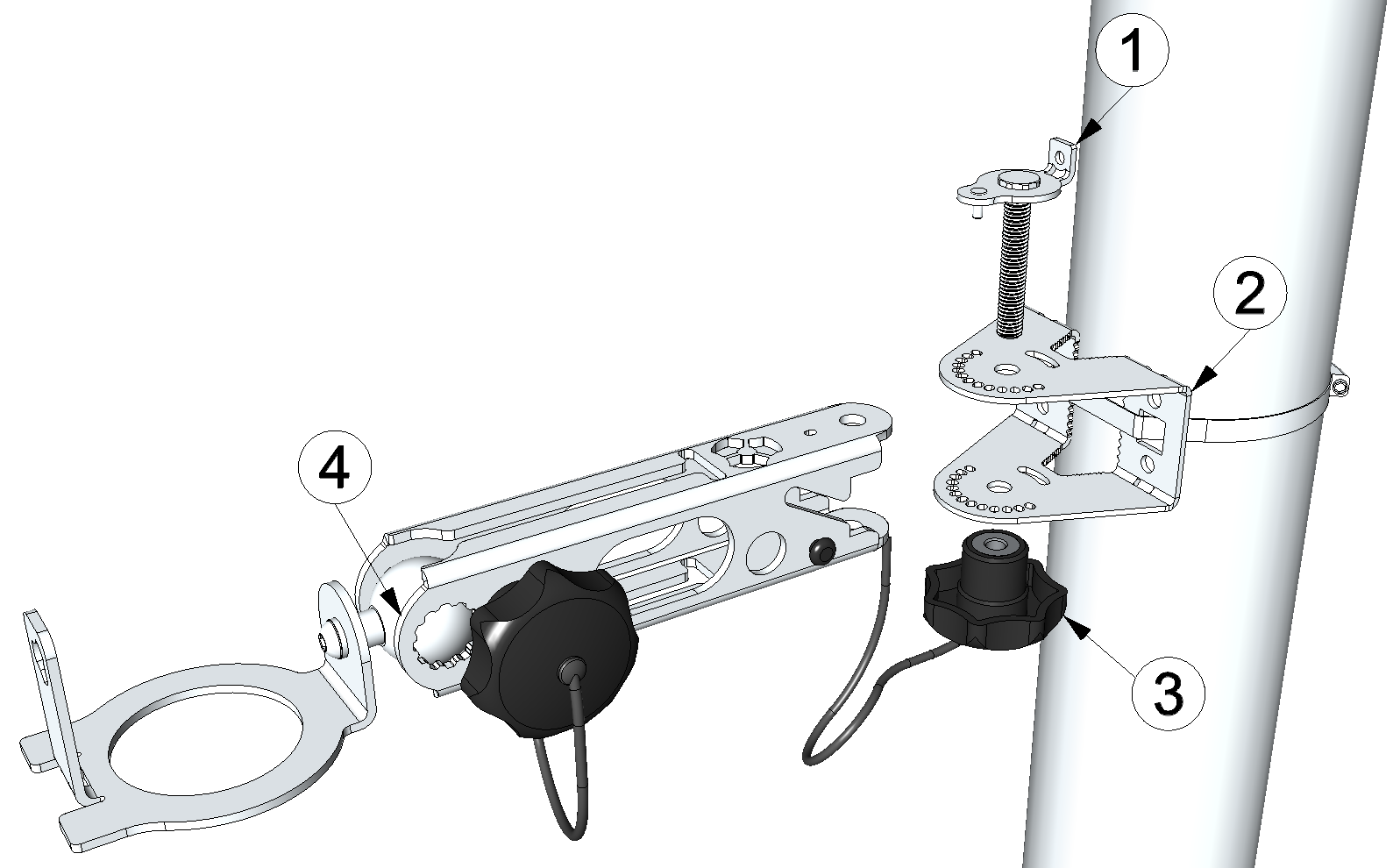

Verbinden des Schwenkarms mit dem Flansch

1	Schraube mit Sicherungsstift im Schraubenkopf	3	Sterngriff
2	Flansch für die Rohrmontage	4	Schwenkarm

Setzen Sie den VEL‑R‑5 in die Sensoraufnahme des Schwenkarms ein und richten Sie ihn korrekt aus. Eine detaillierte Anleitung hierzu finden Sie im Kapitel Flexiblen Halterungen.
