Ermittlung des Füllstands

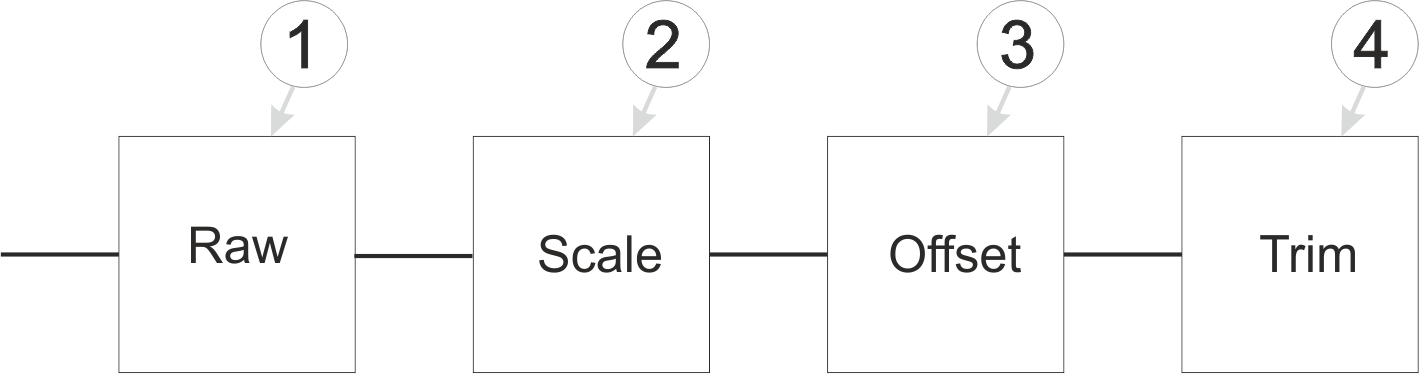

Schematische Darstellung der Erzeugung des Messwertes "Level"
| 1 | Erzeugung des Rohwerts bei dem es sich um den relativen Druck handelt (siehe Ermittlung des Rohwerts (relativer Druck) ) | 3 | addiert zum Füllstand den über den Konfigurationsparameter "Sensor Offset" eingegebenen Wert (siehe Berücksichtigung der Montagehöhe) |
| 2 | Umrechnung des Rohwerts (relativer Druck) auf den Füllstand (siehe Berechnung des Füllstands) | 4 | addiert zum um den "Sensor Offset" korrigierten Füllstand den über den Konfigurationsparameter "Trimmung" eingegebenen Wert (siehe Berücksichtigung der Trimmung) |
Füllstand = (Montagehöhe + Ausgabewert der Drucksonde) + Trimmung
|
Berechnung des Messwertes "Füllstand" |
|
