Berücksichtigung der Trimmung
Diese Stufe ermöglicht es den Nullpunkt abzugleichen ohne den Wert für den Sensor Offset nochmals zu verändern. Zum um den "Sensor Offset" korrigierten Füllstand aus der vorangegangenen Stufe wird der Konfigurationsparameter "Trimmung" addiert. D. h. soll z. B. beim Nullpunktabgleich der Füllstand reduziert werden, muss für den Konfigurationsparameter "Trimmung" ein negatives Vorzeichen gesetzt werden.
Ergänzende Erklärung zum Nullpunktabgleich und der Montagehöhe der Drucksonde
Annahme: Drucksonde 0-1 m

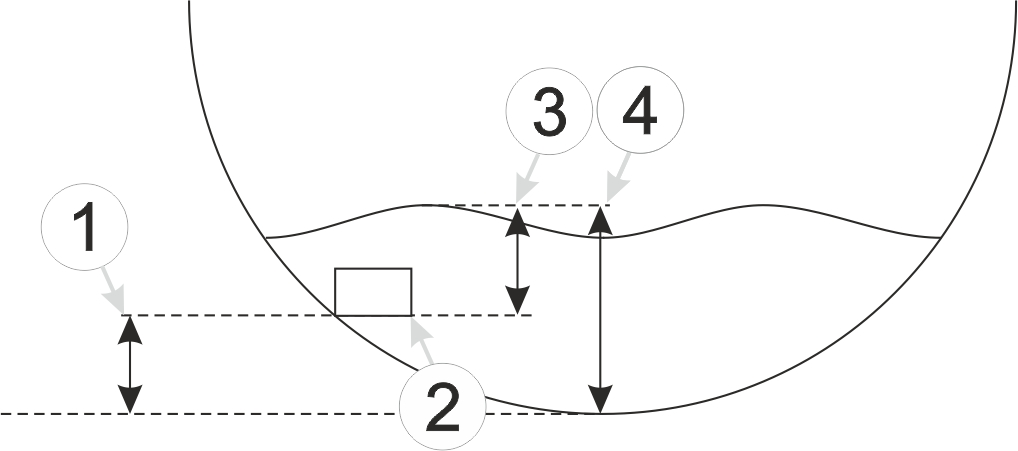

Montagesituation der Drucksonde
| 1 | Montagehöhe: 15 cm | 3 | Ausgabewert der Drucksonde: 6 cm |
| 2 | Drucksonde | 4 | Gemessener Füllstand: 20 cm |
| Parameter | Wert |
|---|---|
| Trimmung | -0,01 |
| Sensor Offs. | 0,15 |
| Einheit | m |
Erklärung: Beim Vergleich des gemessenen Füllstands mit dem Ausgabewert der Drucksonde unter Berücksichtigung der Montagehöhe wurde festgestellt, dass der Wert um 1cm zu hoch ist. Da der Parameter "Trimmung" und "Sensor Offset." zum Messwert addiert werden, kann dieser Fehler dadurch ausgeglichen werden, dass der Wert des Parameters "Trimmung" auf -0,01 m gesetzt wird.
