Online-Hilfe für 4-Channel Data Logger MBM

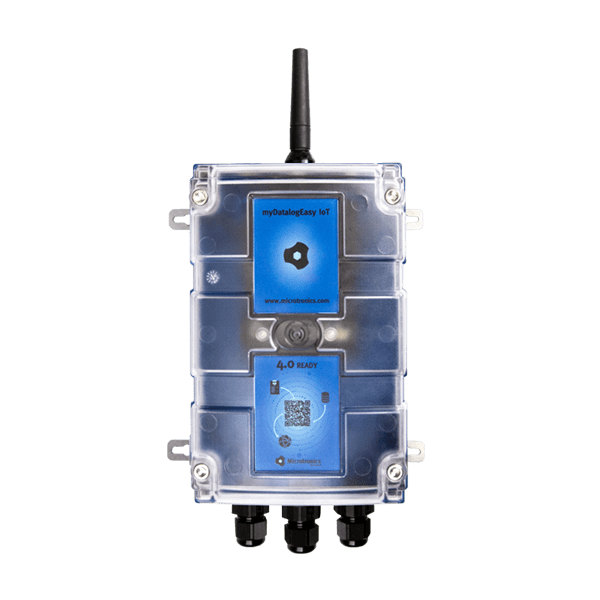

Allgemeine Produktinformationen

Der 4-Channel Data Logger MBM ist ein für den autarken Betrieb entworfener Datenlogger. Er dient der Erfassung, Verarbeitung und Übertragung von analogen und digitalen Signalen sowie von Daten, die per Modbus-Schnittstelle aus Sensoren, Maschinen oder Steuereinheiten ausgelesen werden. Für Steuer- und Regelaufgaben bietet der 4-Channel Data Logger MBM neben einem potentialfreien Schaltkontakt für die direkte Ansteuerung eines Aktors auch die Möglichkeit, Daten per Modbus an Sensoren, Maschinen oder Steuereinheiten zu übertragen. Der 4-Channel Data Logger MBM fungiert dabei als Modbus-Client und nutzt eine RS485-Schnittstelle für die Kommunikation mit den Sensoren, Maschinen oder Steuereinheiten. Dabei kann essich entweder um die onBord RS485-Schnittstelle oder die RS485-Schnittstelle der als Bestelloption verfügbaren RS485 Schnittstellenerweiterung handeln. Für die Datenübertragung wird der Betriebsmodus "Modbus/RTU" verwendet. Im Gegensatz zur onBoard-Schnittstelle bietet die RS485 Schnittstellenerweiterung eine galvanisch getrennte RS485-Schnittstelle sowie eine galvanisch getrennte 5V Sensorversorgung. Dank der 4 Universaleingänge, die in verschiedenen Analog- oder Digitalmodi betrieben werden können, ist der 4-Channel Data Logger MBM mit einer Vielzahl an unterschiedlichen Sensoren kompatibel. Bei Verwendung der onBoard RS485-Schnittstelle können nur 2 davon genutzt werden, während beim Einsatz der optionalen RS485 Schnittstellenerweiterung weiterhin alle 4 Universaleingänge zur Verfügung stehen. Die Sensoren können direkt, ohne zusätzliche Energiequelle angeschlossen werden. Die Energieversorgung erfolgt dabei durch den 4-Channel Data Logger MBM der, abhängig von der eingesetzten Power Supply Unit, auch netzunabhängig arbeiten kann. Neben der schalt- und auswählbaren Sensorversorgung verfügt der 4-Channel Data Logger MBM noch über eine schaltbare 3,3 V Versorgung. Diese können auch zur Ansteuerung von Aktoren verwendet werden. Nach kostenpflichtiger Freischaltung steht auch eine Schnittstelle für den Anschluss eines PT100 oder PT1000 zur Verfügung. Durch die Nutzung des Mobilfunknetzes für die Datenübermittlung an den Server ist eine Anfahrt zur Messstelle nur selten erforderlich und die Messdaten sind permanent einsehbar.

Produktmerkmale:

  • Modbus Client
  • Modbus über RS485 Schnittstelle
  • Betriebsmodus Modbus/RTU
  • galvanisch getrennte RS485-Schnittstelle (Bestelloption)
  • Universaleingänge für digitale und analoge Signale
  • schaltbare und einstellbare Versorgung für Sensoren
  • Potentialfreier Schaltkontakt
  • internes Batteriefach
  • Batterie, Akku oder direkte Versorgung
  • exakter Batterie-/Akku-Ladezustand nach Coulomb-Methode
  • Platz für Zusatzkomponenten im Gehäuse
  • integrierter Laderegler
  • konfigurierbar über Webschnittstelle
  • Gerätezeit mit dem Server synchronisiert
  • Hardware Real-Time Clock
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • integrierter, langlebiger SIM-Chip

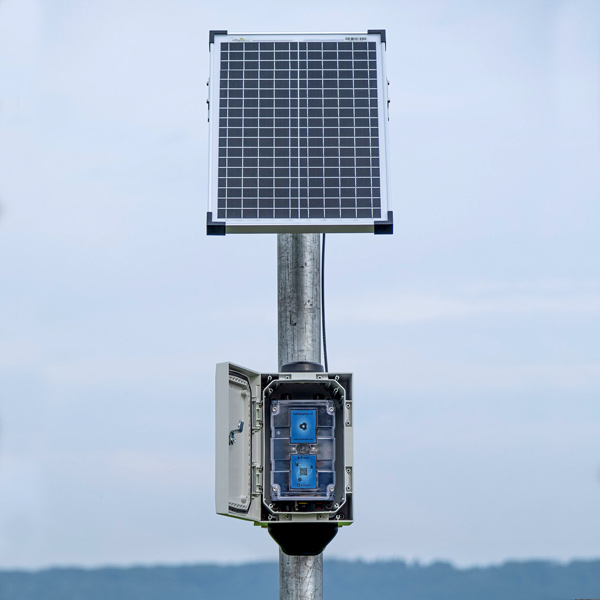

Anwendung:

  • Datenaustausch mit Modbus-Server
  • Füllstandmessung
  • Durchflussmessung
  • Temperaturmessung
  • Übertragung von Sondenmesswerten
  • Zählerfernauslese

Diese Online-Hilfe ist gültig ab:

  • Firmware Version: 01v045
  • IoT App. Version: 15v000
  • Server Version: 54v00x
  • Produktrevision: 1.2

Häufig gestellte Fragen (FAQs)

Blinkcode Farbe Beschreibung
0x --- Transportsperre (Übertragung aus, Messung aus)
1x grün letzte Verbindung o.k.
2x rot letzte Übertragung fehlerhaft
7x rot Netzsperre/kein passender Provider
8x rot kein Mobilfunknetz
9x rot falscher PIN/1 Versuch verbleibend
10x rot keine Mobilfunkverbindung
11x rot kein Server erreichbar
12x rot fehlerhafter SIM-Chip

Eine detaillierte Erklärung finden Sie im Abschnitt 3-farbige Status-LED.

Ja.

Hier empfiehlt sich die Kombiantenne "Flachantenne Disc Multi Band 2xFME-F 2m " (301196), die zwei Mobilfunkantennen enthält. Alternativ können auch 2 getrennte Antennen des gleichen Typs verwendet werden.

Eine Liste verfügbarer Antennen finden Sie im Abschnitt Antennen.

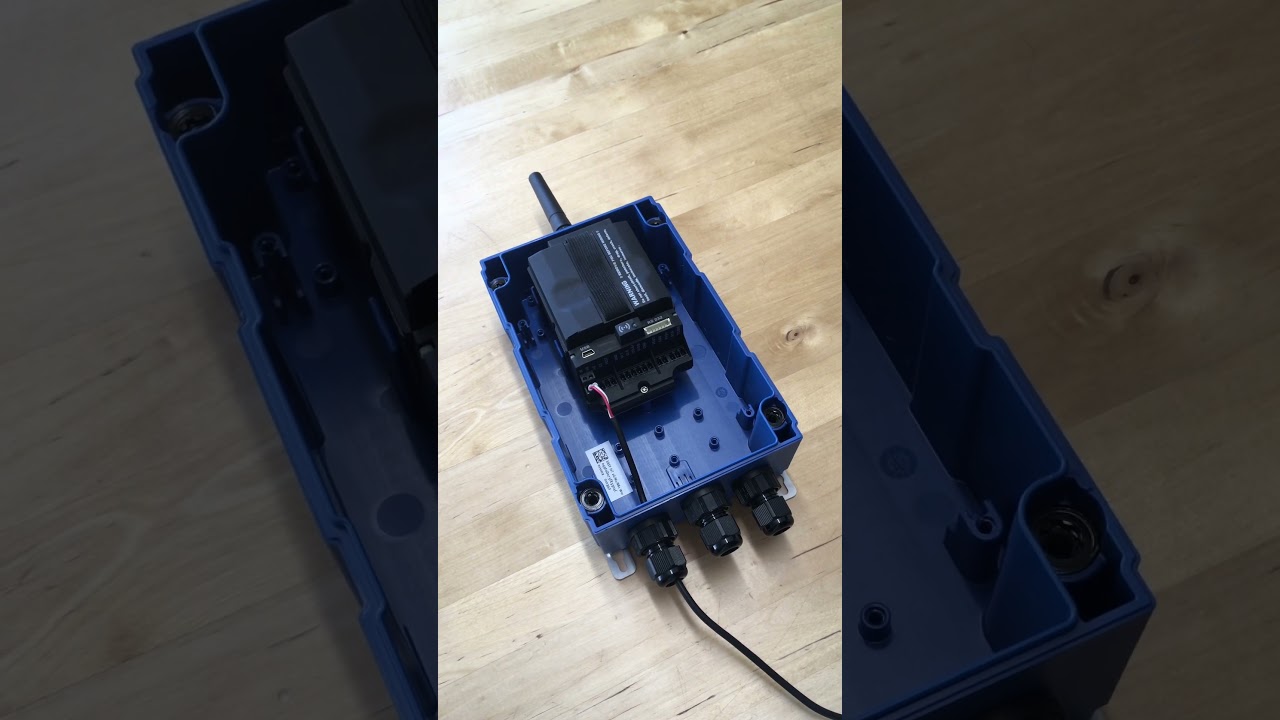

How-To-Video: Auslösen des Aloha-Übertragungsmodus

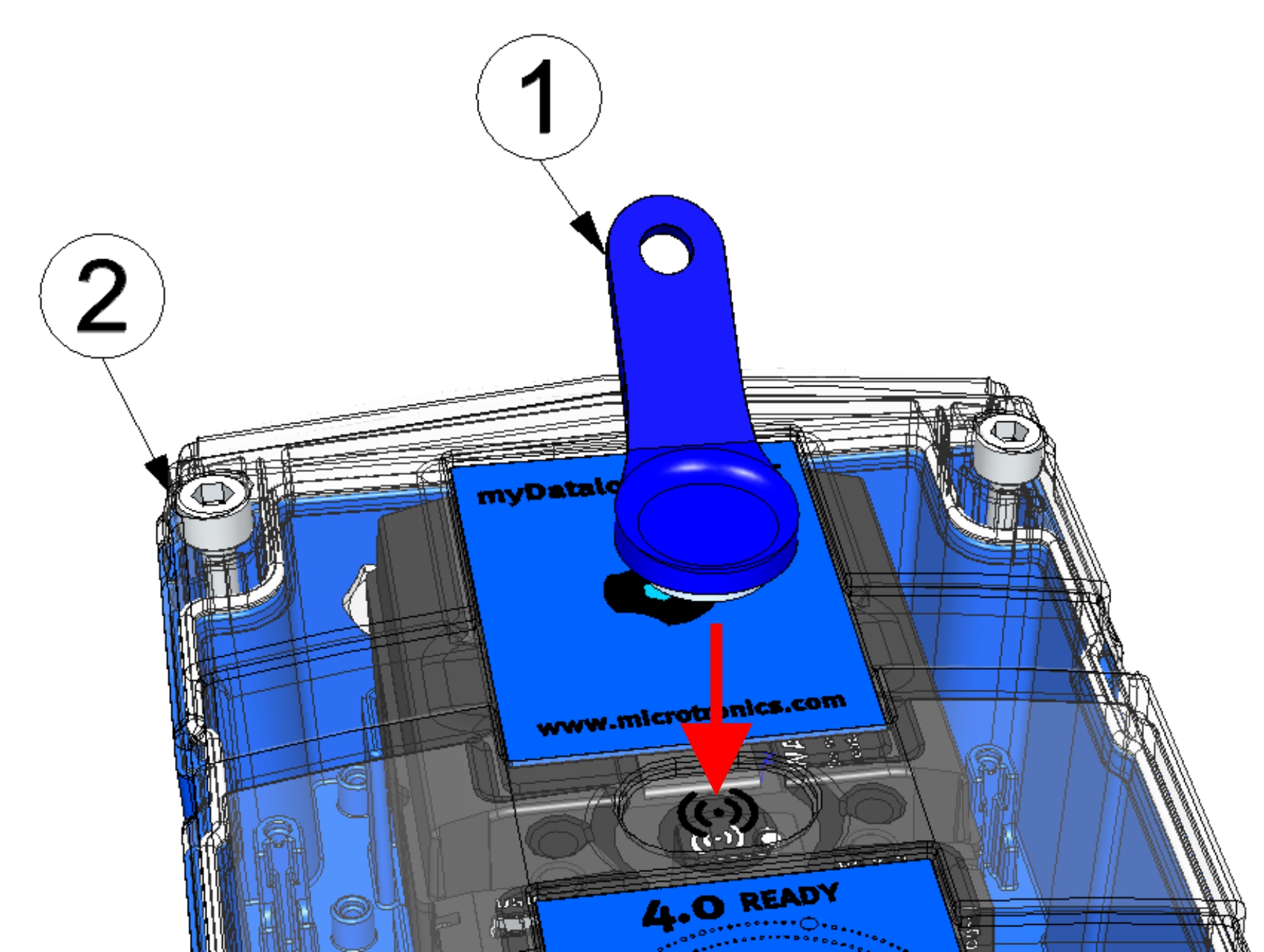

Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

1 MDN Magnet (206.803) 2 4-Channel Data Logger MBM

Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.

Verwenden Sie ein verdrilltes und geschirmtes Kabel, um Einflüsse durch elektromagnetische Störungen aus der Umgebung zu reduzieren. Die Gesamtlänge der Leitungen zur Anbindung der Modbus-Server darf 30 m nicht überschreiten. Es empfiehlt sich, ein mehradriges Kabel zu verwenden, in dem Daten- und Versorgungsleitungen gemeinsam geführt werden können. Bei der Anbindung mehrerer Modbus-Server ist ausschließlich eine Bus-Struktur zulässig. Stichleitungen sowie Stern- oder Baum-Strukturen sind nicht zulässig.

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.

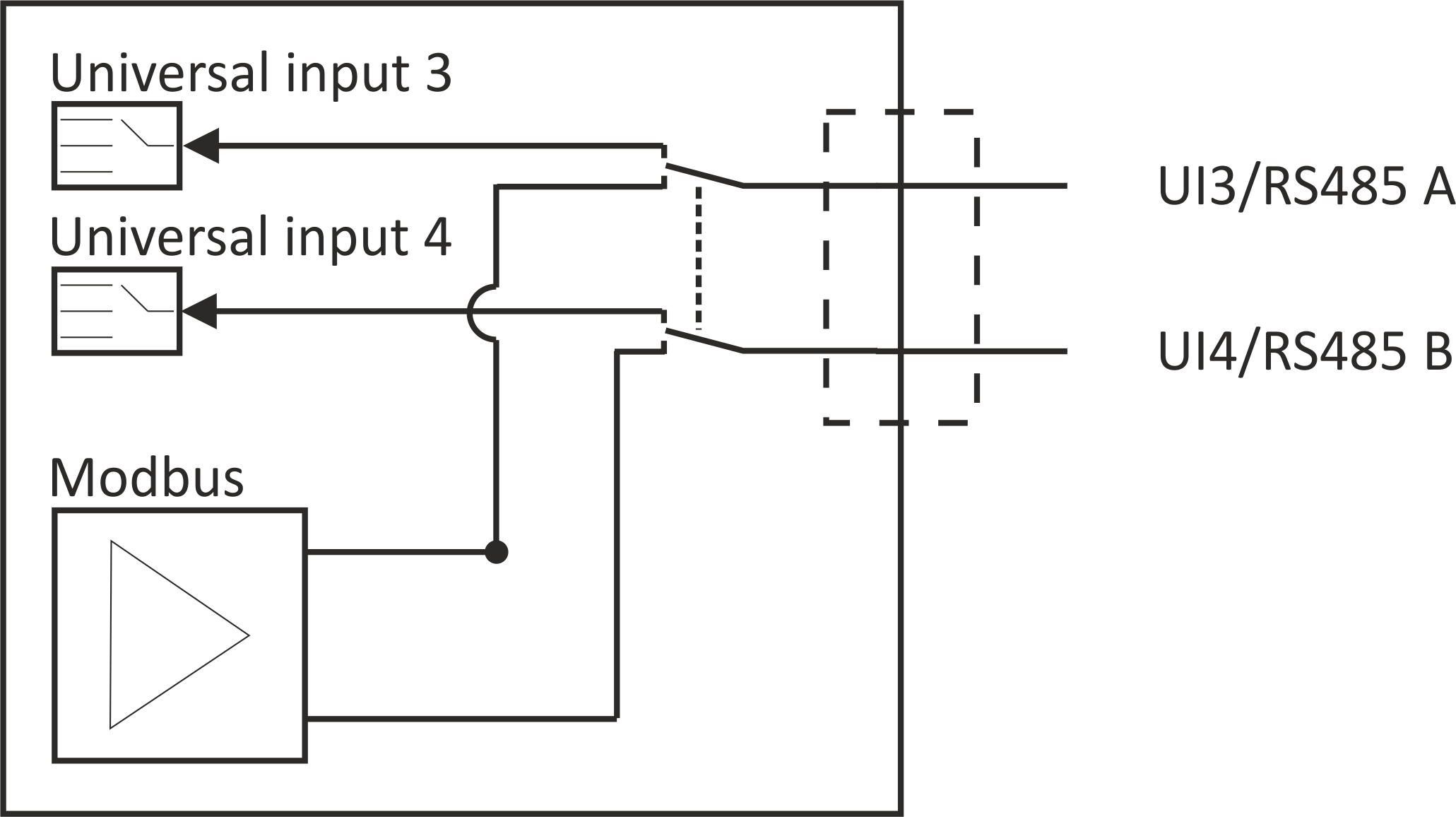

Für die Kommunikation mit den Modbus-Servern wird die RS485 Schnittstelle verwendet. RS485 A und der Universaleingang 3 teilen sich eine Klemme an der Hauptklemmleiste. Gleiches gilt für RS485 B und den Universaleingang 4. Daher stehen die Universaleingänge 3 und 4 bei Verwendung von Modbus nicht zur Verfügung.

Weitere Informationen finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung

Bei Nutzung der OnBoard RS485-Schnittstelle gilt:

Über die Checkbox "Terminierung", die sich in der Eingabemaske zur Konfiguration der Modbus Schnittstelle befindet, kann der 120Ω Abschlusswiderstand zwischen RS485 A und B zugeschaltet werden. (Siehe Modbus Schnittstelle)

Die onBoard RS485-Schnittstelle verfügt über keine Klemmwiderstände (Pull up auf RS485 A und Pull down auf RS485 B).

Eine detaillierte Erklärung finden Sie im Abschnitt Technische Details zur onBoard RS485-Schnittstelle.



Bei Nutzung der optionalen RS485 Schnittstellenerweiterung gilt:

Im Gegensatz zur onBoard RS485 Schnittstelle kann der 120Ω Abschlusswiderstand nicht über die Oberfläche des myDatanet-Servers zugeschaltet werden, sondern muss mittels des 4-fach Dip-Switchs an der Schnittstellenkarte aktiviert werden. Über diesen Dip-Switch können auch die Klemmwiderstände aktiviert werden. Die folgende Tabelle gibt die jeweils erforderlichen Schalterstellungen an.

Note: Andere als in der Tabelle angegebene Kombinationen der Schalterstellungen sind nicht zulässig.

Dip-Switch zum Ein/Ausschalten der Abschluss- bzw. Klemmwiderstände
S1 S2 S3 S4
Off Off Off Off Weder Abschlusswiderstand noch Klemmwiderstände aktiv
Off Off Off On 120Ω Abschlusswiderstand zw. RS485 A und RS485 B
On On Off Off 390Ω Klemmwiderstände aktiv
On On On Off 140Ω Abschlusswiderstand und 390Ω Klemmwiderstände aktiv

Default-Einstellung bei der Auslieferung

Eine detaillierte Erklärung finden Sie im Abschnitt RS485 Schnittstellenerweiterung.

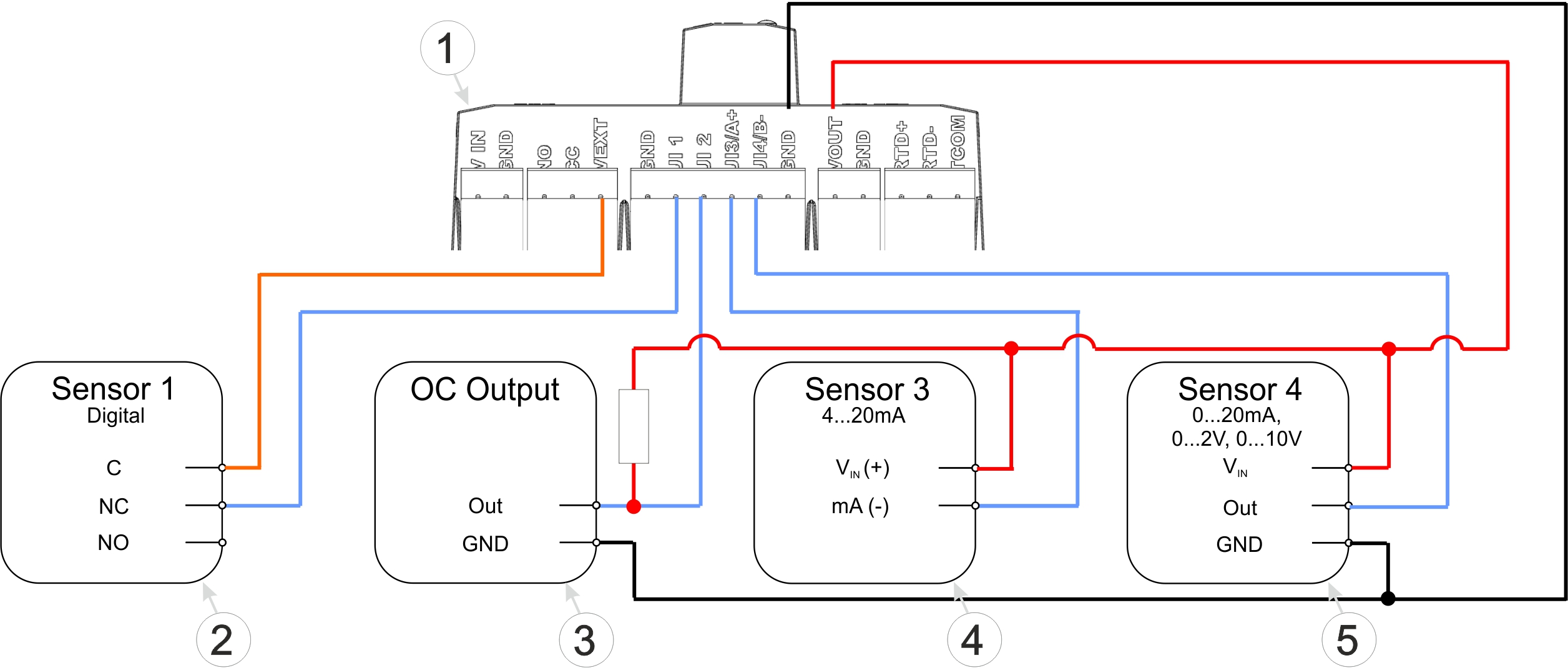

Anschlussbeispiele (Digital, Open Collector Ausgang, 0/4...20mA, 0...2/10V)

1 Hauptklemmleiste des 4-Channel Data Logger MBM 4 2-Leiter mA-Sensor
2 potentialfreier Relaiskontakt 5 3-Leiter mA-Sensor oder 3-Leiter U-Sensor
3 Sensor mit Open Collector Ausgang

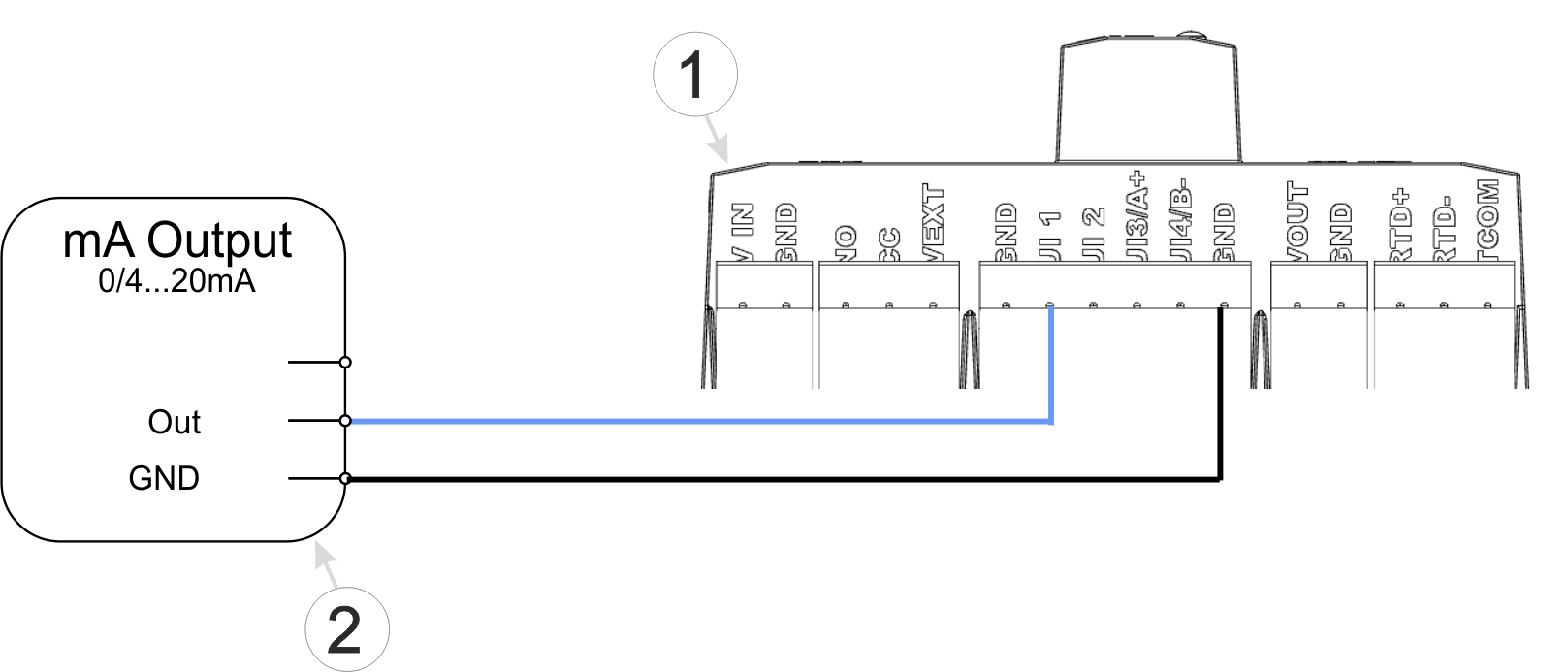

Anschlussbeispiele (aktiver mA-Ausgang)

1 Hauptklemmleiste des 4-Channel Data Logger MBM 2 Aktiver mA-Ausgang, Signalwandler oder Trennwandler

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.

Aktivieren Sie den Transportmodus, indem Sie die "Betriebsart" im Konfigurationsabschnitt "Grundeinstellungen" (siehe Grundeinstellungen) auf "transport" setzen. Lösen Sie danach einen Verbindungsaufbau aus (siehe Aloha-Übertragungsmodus), damit die geänderte Konfiguration zum 4-Channel Data Logger MBM übertragen wird.

Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.

Weitere Informationen
