RS485 Schnittstellenerweiterung
Die RS485 Schnittstellenerweiterung ergänzt den 4-Channel Data Logger MBM um eine galvanisch getrennte RS485 Schnittstelle, sowie eine galvanisch getrennte 5V Sensorversorgung (max.50mA ). Sie kann als Alternative zur onBoard RS485 Schnittstelle verwendet werden, wenn eine galvanische Trennung erforderlich ist oder neben einer RS485 Schnittstelle auch alle 4 Universaleingänge benötigt werden. Die Ansteuerung der RS485 Schnittstellenerweiterung erfolgt über die Erweiterungsschnittstelle des 4-Channel Data Logger MBM (siehe Anschluss der Sensoren, der Aktoren und der Versorgung), die damit nicht mehr für andere Aufgaben zur Verfügung steht.

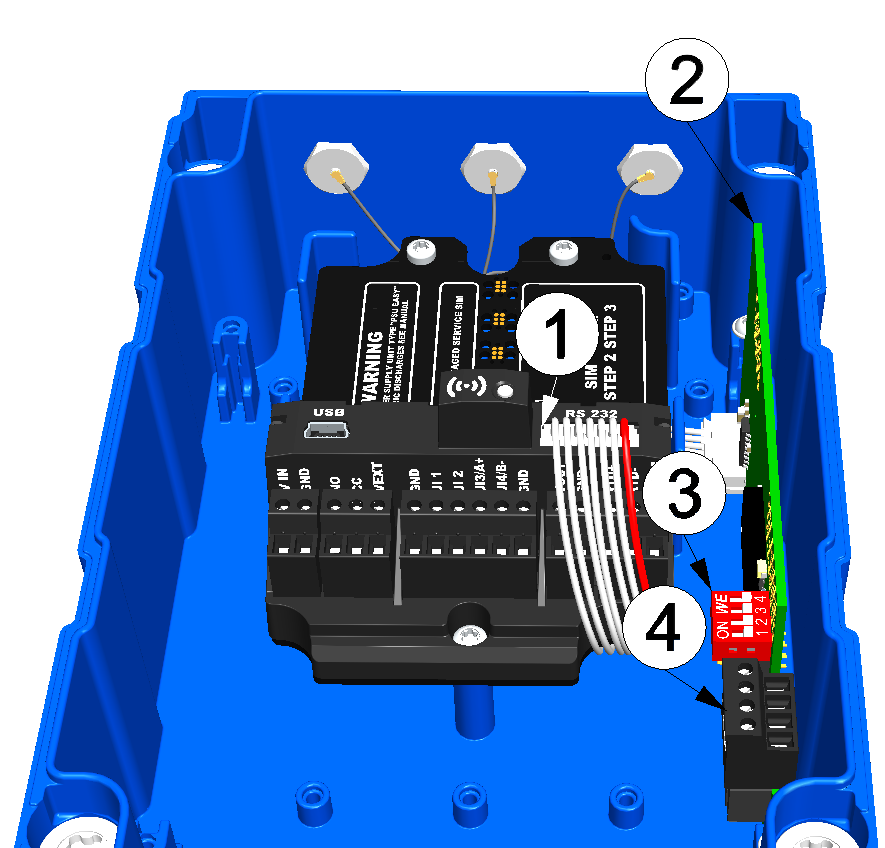

Anschluss von Sensoren oder Geräten mit RS485-Schnittstelle. (Ansicht ohne Power Supply Unit)
| 1 | Erweiterungsschnittstelle (7pol. JST-Stecker) | 3 | Dip-Switch zum Ein/Ausschalten der Abschluss- bzw. Klemmwiderstände |
| 2 | RS485 Schnittstellenerweiterung | 4 | Anschlussklemmen (4pol.) |
| GND | Masse |
| A+ | RS485 A |
| B- | RS485 B |
| +5V | Galvanisch getrennte 5V Sensorversorgung (max. 50mA ) |
Im Gegensatz zur onBoard RS485 Schnittstelle kann der 120Ω Abschlusswiderstand nicht über die Oberfläche des myDatanet-Servers zugeschaltet werden, sondern muss mittels des 4-fach Dip-Switchs an der Schnittstellenkarte aktiviert werden. Über diesen Dip-Switch können auch die Klemmwiderstände aktiviert werden. Die folgende Tabelle gibt die jeweils erforderlichen Schalterstellungen an.
| S1 | S2 | S3 | S4 | |
|---|---|---|---|---|
| Off | Off | Off | Off | Weder Abschlusswiderstand noch Klemmwiderstände aktiv |
| Off | Off | Off | On | 120Ω Abschlusswiderstand zw. RS485 A und RS485 B |
| On | On | Off | Off | 390Ω Klemmwiderstände aktiv |
| On | On | On | Off | 140Ω Abschlusswiderstand und 390Ω Klemmwiderstände aktiv
Default-Einstellung bei der Auslieferung |
