Online-Hilfe für 4-Channel Data Logger am myDatalogEASY IoTmini

Allgemeine Produktinformationen

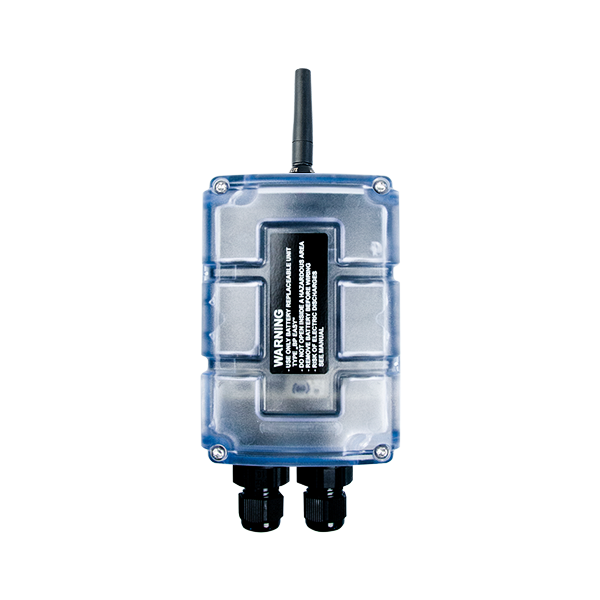

Der 4-Channel Data Logger ist ein für den autarken Betrieb entworfener Datenlogger. Er dient der Erfassung, Verarbeitung und Übertragung von analogen und digitalen Signalen. Dank der 4 Universaleingänge, die in verschiedenen Analog- oder Digitalmodi betrieben werden können, ist der 4-Channel Data Logger mit einer Vielzahl an unterschiedlichen Sensoren kompatibel. Die Sensoren können direkt, ohne zusätzliche Energiequelle angeschlossen werden. Die Energieversorgung erfolgt dabei durch den 4-Channel Data Logger der, abhängig von der eingesetzten Power Supply Unit, auch netzunabhängig arbeiten kann. Neben der schalt- und auswählbaren Sensorversorgung verfügt der 4-Channel Data Logger noch über einen potentialfreien Schaltkontakt und eine schaltbare 3,3 V Versorgung. Diese können zur Ansteuerung von Aktoren verwendet werden. Nach kostenpflichtiger Freischaltung steht auch eine Schnittstelle für den Anschluss eines PT100 oder PT1000 zur Verfügung. Durch die Nutzung des Mobilfunknetzes für die Datenübermittlung an den Server ist eine Anfahrt zur Messstelle nur selten erforderlich und die Messdaten sind permanent einsehbar.

Produktmerkmale:

  • Universaleingänge für digitale und analoge Signale
  • schaltbare und einstellbare Versorgung für Sensoren
  • Potentialfreier Schaltkontakt
  • internes Batteriefach
  • Batterie, Akku oder direkte Versorgung
  • exakter Batterie-/Akku-Ladezustand nach Coulomb-Methode
  • kompakte Bauweise
  • integrierter Laderegler
  • konfigurierbar über Webschnittstelle
  • Gerätezeit mit dem Server synchronisiert
  • Hardware Real-Time Clock
  • sehr geringe Inbetriebnahme- & Betriebskosten
  • integrierter, langlebiger SIM-Chip

Anwendung:

  • Füllstandmessung
  • Durchflussmessung
  • Temperaturmessung
  • Übertragung von Sondenmesswerten
  • Zählerfernauslese

Diese Online-Hilfe ist gültig ab:

  • Firmware Version: 01v045
  • IoT App. Version: 24v000
  • Server Version: 54v00x
  • Produktrevision: 1.1

Häufig gestellte Fragen (FAQs)

Blinkcode Farbe Beschreibung
0x --- Transportsperre (Übertragung aus, Messung aus)
1x grün letzte Verbindung o.k.
2x rot letzte Übertragung fehlerhaft
7x rot Netzsperre/kein passender Provider
8x rot kein Mobilfunknetz
9x rot falscher PIN/1 Versuch verbleibend
10x rot keine Mobilfunkverbindung
11x rot kein Server erreichbar
12x rot fehlerhafter SIM-Chip

Eine detaillierte Erklärung finden Sie im Abschnitt 3-farbige Status-LED.

How-To-Video: Auslösen des Aloha-Übertragungsmodus



Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

1 MDN Magnet (206.803) 2 4-Channel Data Logger

Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.

Anschlussbeispiele (Digital, Open Collector Ausgang, 0/4...20mA, 0...2/10V)

1 Hauptklemmleiste des 4-Channel Data Logger 4 2-Leiter mA-Sensor
2 potentialfreier Relaiskontakt 5 3-Leiter mA-Sensor oder 3-Leiter U-Sensor
3 Sensor mit Open Collector Ausgang

Anschlussbeispiele (aktiver mA-Ausgang)

1 Hauptklemmleiste des 4-Channel Data Logger 2 Aktiver mA-Ausgang, Signalwandler oder Trennwandler

Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.

Die Microtronics Engineering GmbH prüft laufend verschiedenste Sensoren mit mA-Ausgang auf ihre Kompatibilität mit dem 4-Channel Data Logger .

Eine Liste kompatibler Sensoren finden Sie im Abschnitt Kompatible Sensoren.

Aktivieren Sie den Transportmodus, indem Sie die "Betriebsart" im Konfigurationsabschnitt "Grundeinstellungen" (siehe Grundeinstellungen) auf "transport" setzen. Lösen Sie danach einen Verbindungsaufbau aus (siehe Aloha-Übertragungsmodus), damit die geänderte Konfiguration zum 4-Channel Data Logger übertragen wird.

Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.

Die Messdaten sind der Site und nicht dem verknüpften Gerät zugeordnet. Im Falle eines Gerätetausches bleiben alle Daten (Messwerte und Konfigurationen) erhalten. Der Site wird lediglich durch ändern der Seriennummer ein anderes Gerät zugeordnet. Ab diesem Zeitpunkt erhält die Site die Messdaten vom neu zugewiesenen Gerät.

Um der Site einen anderen 4-Channel Data Logger zuzuweisen, gehen Sie wie folgt vor:

  1. Sorgen Sie dafür, dass im neuen Gerät keine PSU (Power Supply Unit) eingesetzt ist und es somit keine Verbindung zum Server herstellen kann.
  2. Öffnen Sie die standardmäßige Eingabemaske zur Konfiguration der Site (Klick auf das Bleistift-Symbol in der Liste der Sites, siehe Bereich "Sites / Applikationen" auf Kundenebene).
  3. Tragen Sie im Konfigurationsabschnitt "Site" die Seriennummer des neuen Geräts in das Feld "Geräte S/N" ein.
  4. Lösen Sie am zu ersetzenden Gerät den Verbindungsaufbau (siehe Magnetschalter). Dabei werden alle noch nicht übermittelten Daten zum Server übertragen.
  5. Prüfen Sie, ob alle relevanten Daten übertragen wurden. Lösen Sie gegebenenfalls den Verbindungsaufbau oder die Synchronisation erneut aus.
  6. Verbinden Sie das neue Gerät mit der Spannungsversorgung (optional bei PSUs mit integriertem Energiespeicher)
  7. Setzen Sie eine PSU in das neue Gerät ein. Dabei sollte der Verbindungsaufbau automatisch gestartet werden.
  8. Lösen Sie am neuen Gerät den Verbindungsaufbau aus, damit die Konfiguration der Site (und damit auch die Zuweisung zur Site) zum neuen Gerät übertragen wird.
  9. Trennen Sie das zu ersetzende Gerät von der Stromversorgung und entfernen Sie die PSU.

Ab nun erhält die Site die Messdaten vom neu zugewiesenen Gerät.
