Anschluss der Sensoren, der Aktoren und der Versorgung

Important:
  • Alle Verkabelungsarbeiten müssen im stromlosen Zustand erfolgen!
  • Achten Sie auf eine sachgemäße Montage!
  • Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
  • Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
  • Verlegen Sie alle Daten- und Stromkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine scharfen Krümmungen aufweisen!
  • Die Länge von Daten- und Stromkabel darf 30m nicht überschreiten!
  • Der 4-Channel Data Logger darf nicht mit geöffnetem Deckel im Feld betrieben werden!
  • Der 4-Channel Data Logger kann nicht ohne Power Supply Unit betrieben werden!
  • Um die Dichtheit des Gehäuses zu gewährleisten darf jede der 2 Kabelverschraubungen nur ein einziges Kabel aufnehmen!

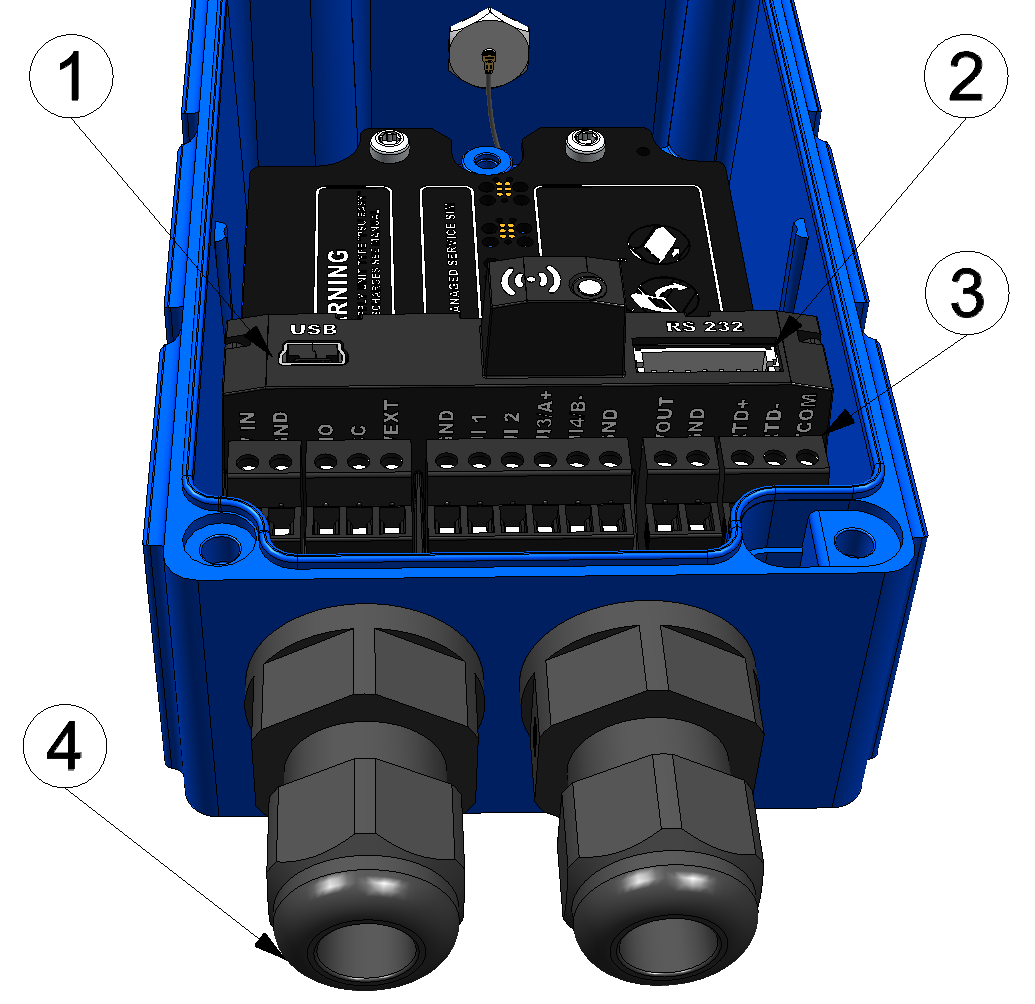

Anschluss der Sensoren und der Versorgung (Ansicht ohne Power Supply Unit)

1 Mini-B USB (nur für Debug) 3 Hauptklemmleiste (Unterteilt in 2x 2pol., 2x 3pol., 1x 6pol.)
2 Erweiterungsschnittstelle 4 Kabelverschraubung (5-10 mm Kabeldurchmesser)
Belegung der Hauptklemmleiste
V IN externe Versorgungs- bzw. Ladespannung
GND Masse (externe Versorgungs- bzw. Ladespannung)
NO potentialfreier Schaltkontakt
CC
VEXT schaltbare Sensorversorgung (3,3 V )
GND Masse
UI1 Universaleingang 1
UI2 Universaleingang 2
UI3/A+ Universaleingang 3
UI4/B- Universaleingang 4
GND Masse
VOUT schaltbare Sensorversorgung (14,7 V bzw. 23,4 V )
GND Masse
RTD+

Klemmen für den externen Temperatursensor (2-Leiter oder 3-Leiter)
RTD-
TCOM

Die folgende Tabelle enthält die beim Anschluss von Kabeln an die Klemmen des 4-Channel Data Logger zu beachtenden Bedingungen:

Nennquerschnitt1,5 mm²
Querschnitt für Draht 0,14...1,5 mm²
Querschnitt für Litze 0,14...1,5 mm²
abzuisolierende Länge 9 mm
Anzugsmoment 0,22...0,25 Nm

Note: Die ersten beiden Schritte sind nur erforderlich, wenn das Gerät bereits in Betrieb ist und die Verkabelung verändert werden soll.
  1. Entfernen Sie die vier Schrauben, welche den Gehäusedeckel sichern. Öffnen Sie nun den 4-Channel Data Logger .
    Important: Bei widrigen Wetterbedingungen mit Niederschlag oder bei Aufenthaltsorten mit Wassereintritt von oben ist das Gerät bei geöffnetem Gehäusedeckel in geeigneter Weise gegen Eindringen von Feuchtigkeit zu schützen.
  2. Entnehmen Sie die Power Supply Unit aus dem 4-Channel Data Logger . Verwenden Sie dazu die Lasche zur Entnahme der Power Supply Unit.
  3. Verbinden Sie nun Ihre Sensoren und Aktoren mit den Universaleingängen und den Ausgängen. Achten Sie beim Verbinden auf Stromlosigkeit! Wenn Sie eine externe Versorgungs- bzw. Ladespannung verwenden möchten, sollten Sie die entsprechenden Kabel im stromlosen Zustand mit den Klemmen V IN und GND verbinden.
    Important: Um die Dichtheit des Gehäuses nicht zu gefährden, dürfen Sie nur je ein einziges Kabel durch die Kabelverschraubungen fädeln.
  4. Ziehen Sie die Kabelverschraubungen an, um die Kabel zu fixieren.
  5. Versehen Sie alle nicht benötigten Kabelverschraubungen mit Blindstopfen.
    Important: Alle nicht verwendeten Kabelverschraubungen des 4-Channel Data Logger müssen mit Hilfe der mitgelieferten Blindstopfen wasserdicht verschlossen werden. Andernfalls ist der Schutzgrad des gesamten Geräts nicht gewährleistet und die Gewährleistung des Herstellers erlischt.
  6. Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantenne). Die Antenne ist nicht Bestandteil des Lieferumfangs und muss gesondert geordert werden.
  7. Setzen Sie die Power Supply Unit ein.
    8. Der folgende Schritt ist nicht zwingend erforderlich.
  8. Überprüfen Sie, ob die Verbindung zum myDatanet korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
  9. Schließen Sie den Gehäusedeckel. Ziehen Sie am besten die 4 Schrauben über Kreuz (Drehmoment: 0,5 Nm; Bei der ersten Verschraubung 0,7 Nm, da die Gewinde erst ins Basisteil geformt werden müssen.) an, damit der Gehäusedeckel gleichmäßig aufliegt.
    Important: Überzeugen Sie sich vor Schließen des Gehäusedeckels von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.

    Schließen des Gehäusedeckels

    1 4-Channel Data Logger Basisteil 3 Gehäusedeckel
    2 Delta PT M3,5x25 Torx 15
  10. Kontrollieren Sie, ob der Gehäusedeckel an allen Seiten korrekt aufliegt und keine Fremdkörper zwischen Gehäuse und Gehäusedeckel eingeklemmt wurden.
    Important: Schäden, die durch nicht korrekt geschlossene Gehäusedeckel hervorgerufen werden, entfallen aus der Haftung des Herstellers.

    11. Der folgende Schritt ist nur erforderlich, wenn Sie eine externe Versorgungs- bzw. Ladespannung verwenden.
  11. Schalten Sie nun die externe Versorgungs- bzw. Ladespannung ein.
    Tip: Wenn Sie eine Power Supply Unit ohne integrierten Energiespeicher verwenden, muss die externe Versorgungs- bzw. Ladespannung vor dem optionalen Schritt, bei dem die Verbindung zum Server überprüft wird, eingeschaltet werden.
