Wandmontage
Die für die Wandmontage erforderlichen Montagelaschen sind bei der Auslieferung bereits am myDatalogEASY IoT ATEX montiert.

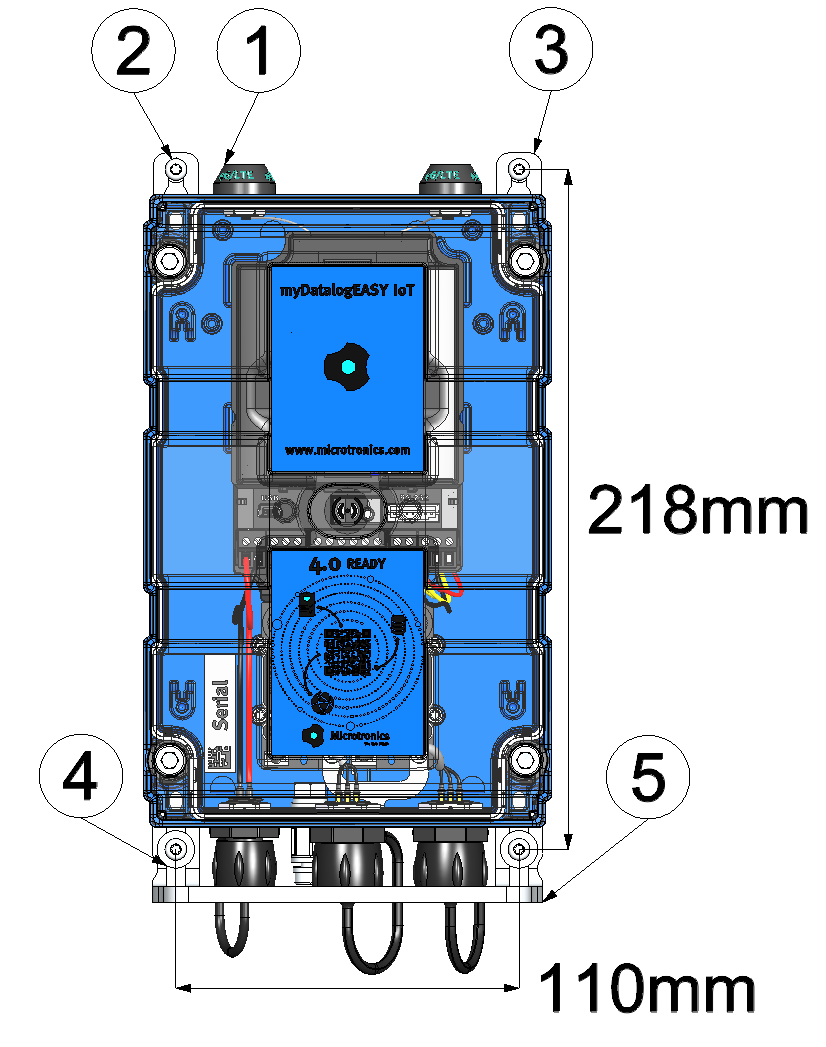

| 1 | myDatalogEASY IoT ATEX | 4 | Beilagscheibe (optional, min. Durchmesser: 12 mm) |
| 2 | Schraube (max. Durchmesser: 4 mm) | 5 | Metallbügel zum Schutz der Anschlüsse |
| 3 | Montagelasche |
- Bohren Sie die vier Löcher für die Montage entsprechend der in der Abbildung Wandmontage angegebenen Bemaßung. Die Durchmesser richten sich nach den verwendeten Schrauben und eventuell erforderlichen Dübeln.
- Falls erforderlich, stecken Sie zuerst in jedes der vier gebohrten Löcher einen Dübel, bevor Sie den myDatalogEASY IoT ATEX mit montierten Montagelaschen an die Wand schrauben (siehe Wandmontage). Verwenden Sie, falls erforderlich, passende Beilagscheiben. Dies gilt speziell für die beiden Schrauben, die durch den Schlitz des Metallbügels zum Schutz der Anschlüsse gesteckt werden.
