Versiegeln des Druckausgleichs

Wenn der myDatalogEASY IoT ATEX in leicht korrosiver Umgebung eingesetzt werden soll, muss der Druckausgleich mittels des im Gasschutz Set (301414) enthaltenen Aufklebers versiegelt werden. Das Gasschutz Set ist im Lieferumfang des myDatalogEASY IoT ATEX enthalten.

Important:
  • Der Aufkleber schütz nicht bei hohen Konzentrationen von stark korrosiven Gasen.
  • Wenn Sie den Druckausgleich versiegeln, müssen Sie auch den Silikagel-Beutel ins Gerät des myDatalogEASY IoT ATEX einlegen.
How-To-Video: Versiegeln des Druckausgleichs

Rückseite des myDatalogEASY IoT ATEX

1 Druckausgleich
  1. Entfernen Sie die Druckausgleichsmembrane.

    Membrane entfernen

  2. Reinigen Sie die Klebestelle mit dem im Gasschutz Set (301414) enthaltenen Reinigungstuch.
  3. Versiegeln Sie die Öffnung mit dem im Gasschutz Set enthaltenen Aufkleber.

    Öffnung versiegeln

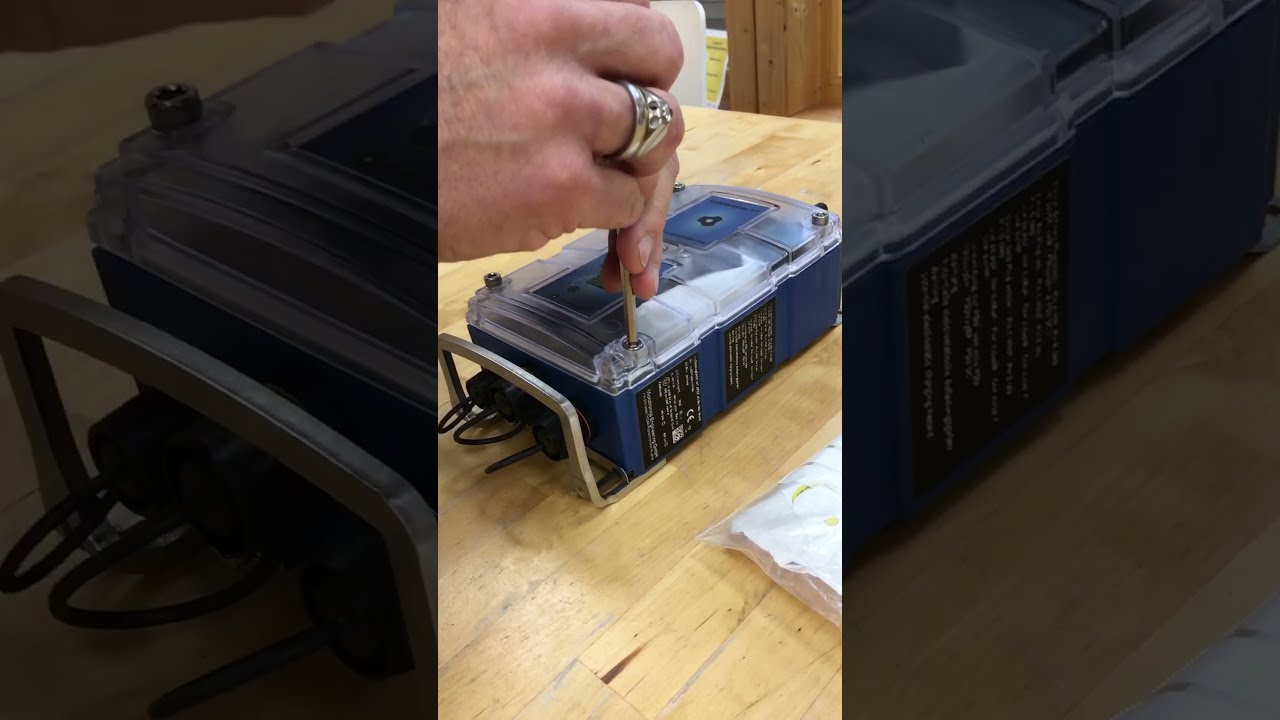

  4. Entfernen Sie die vier Schrauben, welche den Gehäusedeckel sichern. Öffnen Sie nun den myDatalogEASY IoT ATEX .
    Important: Bei widrigen Wetterbedingungen mit Niederschlag oder bei Aufenthaltsorten mit Wassereintritt von oben ist das Gerät bei geöffnetem Gehäusedeckel in geeigneter Weise gegen Eindringen von Feuchtigkeit zu schützen.
  5. Legen Sie den Silikagel-Beutel in den myDatalogEASY IoT ATEX ein.
    Important: Achten Sie darauf, dass der Beutel so eingelegt wird, dass er beim späteren Schließen des Gehäusedeckels nicht zwischen Basisteil und Gehäusedeckel eingeklemmt wird und so die Dichtheit des Geräts gefährdet.

    How-To-Video: Tauschen der PSU und des Silikagel-Beutels

    Silikagel-Beutel einlegen

    1 myDatalogEASY IoT ATEX Basisteil 2 Silikagel-Beutel

    Gehen Sie wie folgt vor:

    1. Halten Sie den Beutel so, dass die längere Seite nach unten zeigt.
    2. Schütteln Sie den Beutel damit sich das Silikagel gleichmäßig an dieser längeren Seite des Beutels verteilt.
    3. Klappen Sie den oberen leeren Bereich des Beutels um, so dass ein kompakterer praller Beutel entsteht
    4. Legen Sie den Beutel mit dieser umgeklappten Seite nach unten in den myDatalogEASY IoT ATEX ein.

  6. Schließen Sie den Gehäusedeckel. Ziehen Sie am besten die 4 Schrauben über Kreuz (Drehmoment: max. 1 Nm) an, damit der Gehäusedeckel gleichmäßig aufliegt.
    Important: Überzeugen Sie sich vor Schließen des Gehäusedeckels von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.
  7. Kontrollieren Sie, ob der Gehäusedeckel an allen Seiten korrekt aufliegt und keine Fremdkörper zwischen Gehäuse und Gehäusedeckel eingeklemmt wurden.
    Important: Schäden, die durch nicht korrekt geschlossene Gehäusedeckel hervorgerufen werden, entfallen aus der Haftung des Herstellers.
