Rohrmontage

Für die Rohrmontage ist das optionale Zubehör "Rohrmontageset 30-250mm (301191)" erforderlich. Wird der myDatalogEASY IoT ATEX zusammen mit dem Rohrmontageset 30-250mm geordert, werden anstelle der standardmäßig im Lieferumfang enthaltenen Laschen für die Wandmontage vor der Auslieferung jene für die Rohrmontage am myDatalogEASY IoT ATEX montiert.

Note: Die Potentialausgleichsschiene an der Vorderseite des myDatalogEASY IoT ATEX verbindet den Erdungsanschluss mit der unteren Montagelasche. Wenn Sie das Gerät an einem leitenden, geerdeten Rohr montieren, ist damit keine zusätzliche Erdung erforderlich.

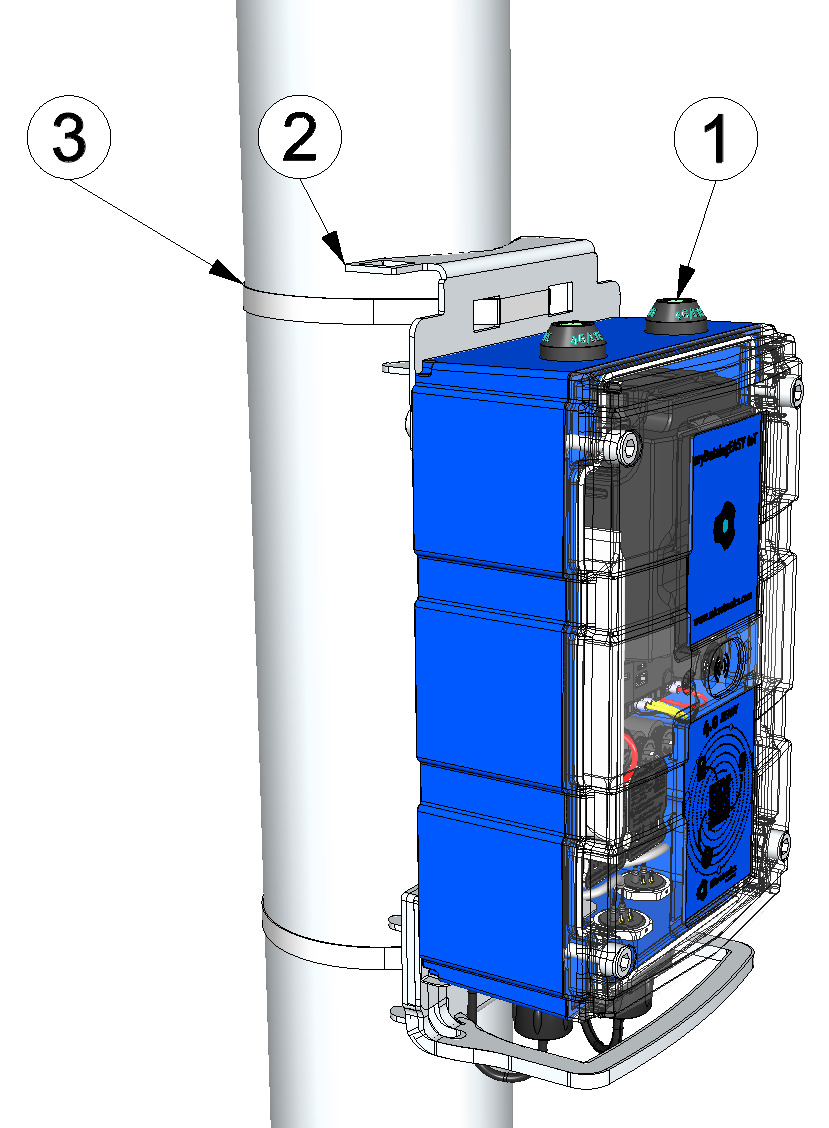

Rohrmontage

1 myDatalogEASY IoT ATEX 3 Spannband (für 30-250 mm Rohrdurchmesser)
2 Lasche für die Rohrmontage (für 30-250 mm Rohrdurchmesser)
  1. Fädeln Sie die Spannbänder (3) durch die entsprechenden Öffnungen in den Montagelaschen (2).
  2. Positionieren Sie den myDatalogEASY IoT ATEX mit montierten Montagelaschen (2) am Rohr und benutzen Sie die mitgelieferten Spannbänder (3) um den myDatalogEASY IoT ATEX zu befestigen.
