Befestigen des Gehäuses für Außenmontage an einer Wand
Für das Befestigen des "Gehäuse ATEX 300x200x150mm für Außenmontage (301238)" an einer Wand wird als weiteres Zubehör das "Wandmontageset für Gehäuse 300x200x150mm (301185) benötigt. Werden der myDatalogEASY IoT ATEX , das Gehäuse ATEX 300x200x150mm für Außenmontage und das Wandmontageset für Gehäuse 300x200x150mm zusammen geordert, werden vor der Auslieferung sowohl der myDatalogEASY IoT ATEX ins Gehäuse für die Außenmontage eingebaut (inkl. verbinden der Antennenkabel), als auch Laschen für die Wandmontage am Gehäuse montiert.

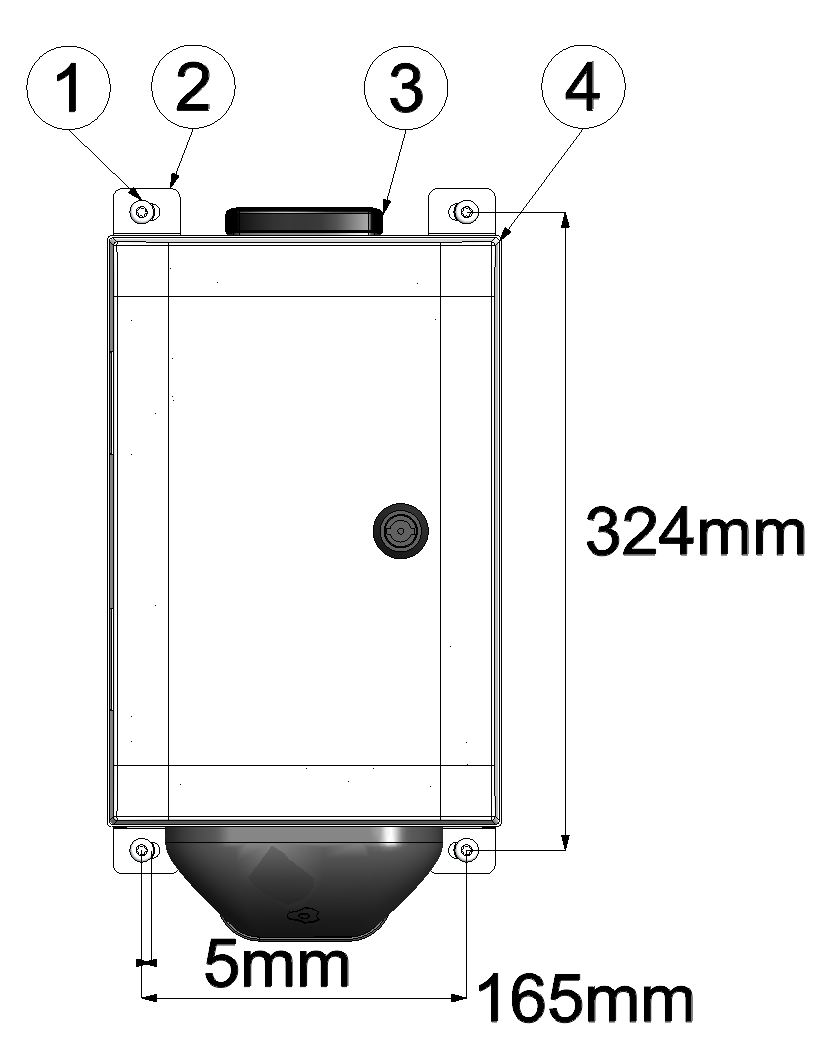

| 1 | Schraube (max. Durchmesser: 8mm) | 3 | Multiband-Antenne |
| 2 | Montagelasche | 4 | Gehäuse ATEX 300x200x150mm für Außenmontage |
- Bohren Sie die vier Löcher für die Montage entsprechend der in der Abbildung Wandmontageangegebenen Bemaßung. Die Durchmesser richten sich nach den verwendeten Schrauben und eventuell erforderlichen Dübeln.
- Falls erforderlich, stecken Sie zuerst in jedes der vier gebohrten Löcher einen Dübel, bevor Sie das Gehäuse ATEX 300x200x150mm für Außenmontage mit montierten Montagelaschen (2) an die Wand schrauben (siehe Wandmontage).
