Anschluss der Sensoren und der Versorgung
- Alle Verkabelungsarbeiten müssen im stromlosen Zustand erfolgen!
- Achten Sie auf eine sachgemäße Montage!
- Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
- Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
- Verlegen Sie alle Daten- und Stromkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine scharfen Krümmungen aufweisen.
- Die Länge von Daten- und Stromkabel darf 30 m nicht überschreiten!
- Der myDatalogEASY IoT ATEX darf nicht mit geöffnetem Deckel im Feld betrieben werden.
- Der myDatalogEASY IoT ATEX kann nicht ohne Power Supply Unit betrieben werden!
|
|

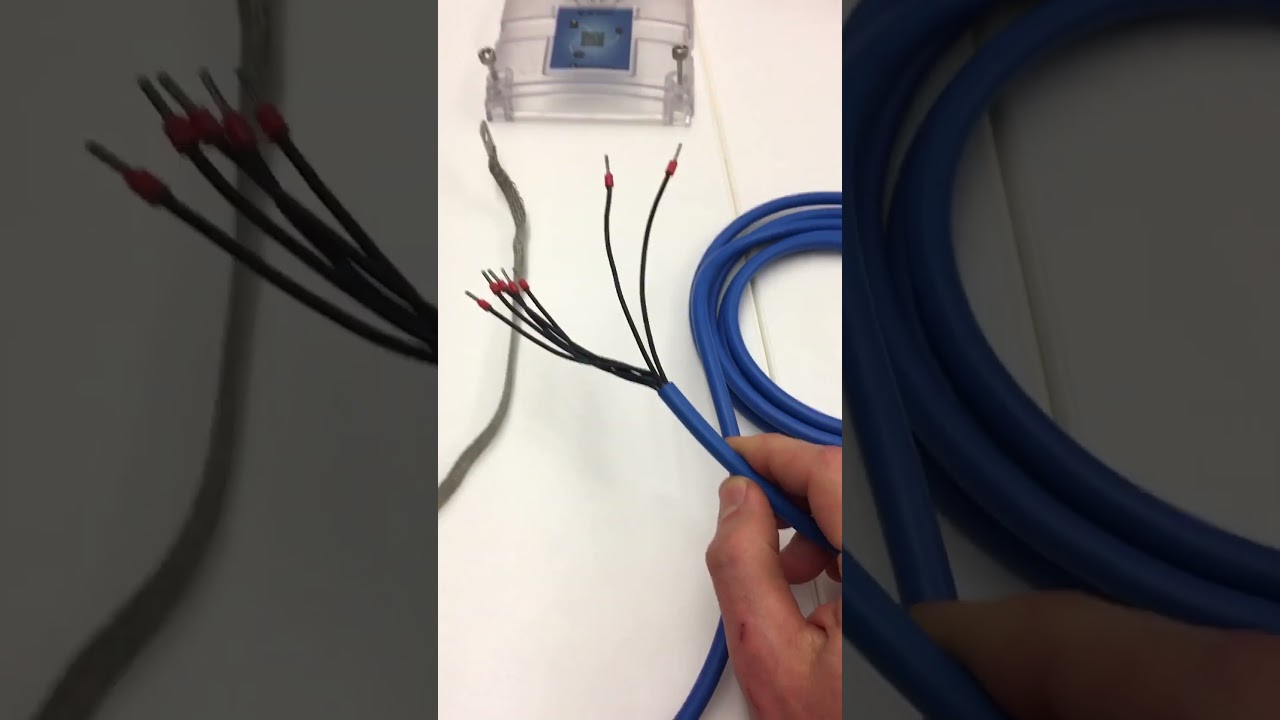

| How-To-Video: Verbinden der Versorgung und der Sensoren |

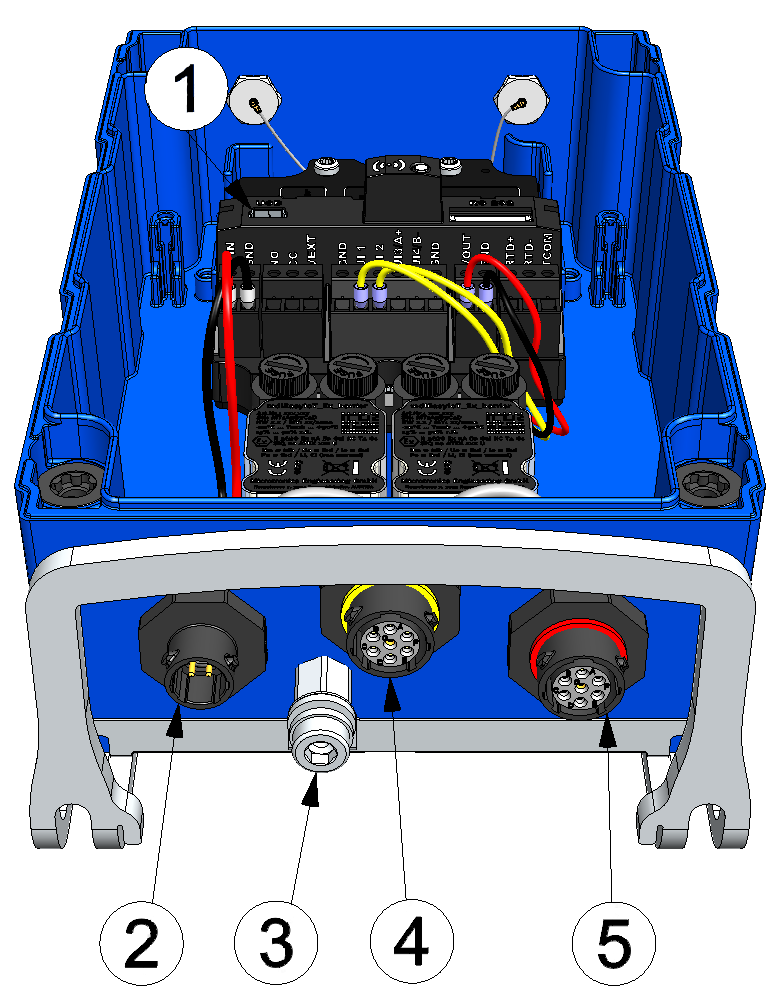

Anschluss der Versorgung (Ansicht ohne Power Supply Unit)
| 1 | Mini-B USB (nur für Debug und Device Logic Update) | 4 | Messkanal 2 (gelb) |
| 2 | Anschluss für die Versorgungs- bzw. Ladespannung | 5 | Messkanal 1 (rot) |
| 3 | Erdungsanschluss (Mindestanforderung an das Erdungskabel: 4 mm²) |
| Anschluss für die Versorgungs- bzw. Ladespannung (2pol. MIL Buchse) | Anschlusskabel 2pol. für Versorgung 5m (301192) | Signal | ||
|---|---|---|---|---|
|
Anschluss für die Versorgungs- bzw. Ladespannung |
A | 1 | externe Versorgungs- bzw. Ladespannung 12...32 VDC (max. 12 W ) |
|
| B | 2 | Masse |
|
| Messkanal 1 (rot) (7pol. MIL Buchse) | Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) | Signal | ||
|---|---|---|---|---|
|
Sensoranschluss "Messkanal 1 (rot) " |
C | 3 | schaltbare und einstellbare Sensorversorgung VOUT (5...24 V ) |
|
| E | 7 | Universaleingang 1 (UI1)
|
||
| G | 1 | Masse
|
| Messkanal 2 (gelb) (7pol. MIL Buchse) | Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) | Signal | ||
|---|---|---|---|---|
|
Sensoranschluss "Messkanal 2 (gelb) " |
C | 3 | schaltbare und einstellbare Sensorversorgung VOUT (5...24 V ) |
|
| E | 7 | Universaleingang 2 (UI2)
|
||
| G | 1 | Masse
|
- Entfernen Sie die vier Schrauben, welche den Gehäusedeckel sichern. Öffnen Sie nun den
myDatalogEASY IoT ATEX .
Important: Bei widrigen Wetterbedingungen mit Niederschlag oder bei Aufenthaltsorten mit Wassereintritt von oben ist das Gerät bei geöffnetem Gehäusedeckel in geeigneter Weise gegen Eindringen von Feuchtigkeit zu schützen.
- Entnehmen Sie die Power Supply Unit aus dem myDatalogEASY IoT ATEX . Verwenden Sie dazu die Lasche zur Entnahme der Power Supply Unit.
- Verbinden Sie den Erdungsanschluss des myDatalogEASY IoT ATEX mit dem Erdpotential der Anlage.
- Verbinden Sie Ihre Sensoren mit den Sensoranschlüssen. Wenn Ihr Sensor nicht über einen
kompatiblen Stecker verfügt, können Sie das Anschlusskabel 7pol. für Sensoren 2,8 m
(206.602) verwenden.
Important: Wenn Sie den myDatalogEASY IoT ATEX in Bereichen mit explosiver Atmosphäre der Zone 2 betreiben, beachten Sie beim Verbinden der offenen Enden des Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) mit Ihren Sensoren die ATEX-Bestimmungen (z.B. Abstände der Signalleitungen).Important: Bei Verwendung des Anschlusskabel 7pol. für Sensoren 2,8 m (206.602), schützen Sie die Verbindungsstelle zwischen Sensorkabel und Sensor in geeigneter Art und Weise gegen das Eindringen von Feuchtigkeit und Staub. Sie können dazu das Klemmrohr (300256) oder das Druckausgleichsklemmrohr (300131) verwenden (siehe Verwendung der Klemmrohre).
- Wenn Sie eine externe Versorgungs- bzw. Ladespannung verwenden möchten, sollten Sie das
entsprechende Kabel im stromlosen Zustand mit dem Anschluss für die Versorgungs- bzw.
Ladespannung verbinden. Verwenden Sie für die Verbindung Ihrer Energiequelle mit dem
Anschluss für die Versorgungs- bzw. Ladespannung das Anschlusskabel 2pol.
für Versorgung 5m (301192) . Weiteres
Zubehör finden Sie im Kapitel Ersatzteile und Zubehör.
Important: Die Verbindungsstelle zwischen dem "Anschlusskabel 2pol. für Versorgung 5m " (301192) und der Energiequelle muss sich stets außerhalb des Bereiches mit explosiver Atmosphäre der Zone 2 befinden.Important: Schützen Sie die Verbindungsstelle zwischen dem "Anschlusskabel 2pol. für Versorgung 5m " (301192) und der Energiequelle in geeigneter Art und Weise gegen das Eindringen von Feuchtigkeit und Staub. Sie können dazu das Klemmrohr (300256) verwenden.
- Versehen Sie alle nicht benötigten Stecker mit den entsprechenden Schutzkappen.
Important: Alle nicht verwendeten Stecker des myDatalogEASY IoT ATEX müssen mit Hilfe der mitgelieferten Schutzkappen wasserdicht verschlossen werden. Andernfalls ist der Schutzgrad des gesamten Geräts nicht gewährleistet und die Gewährleistung des Herstellers erlischt.
- Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantennen). Die Antenne ist nicht Bestandteil des Lieferumfangs und muss gesondert geordert werden.
- Setzen Sie die Power Supply Unit ein.
- Überprüfen Sie, ob die Verbindung zum myDatanet korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
- Schließen Sie den Gehäusedeckel. Ziehen Sie am besten die 4 Schrauben über Kreuz
(Drehmoment: max. 1 Nm) an, damit der Gehäusedeckel gleichmäßig aufliegt.
Important: Überzeugen Sie sich vor Schließen des Gehäusedeckels von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.
Schließen des Gehäusedeckels
1 myDatalogEASY IoT ATEX Basisteil 3 Gehäusedeckel 2 Innensechskantschraube M6x30 - Kontrollieren Sie, ob der Gehäusedeckel an allen Seiten korrekt aufliegt und keine
Fremdkörper zwischen Gehäuse und Gehäusedeckel eingeklemmt wurden.
Important: Schäden, die durch nicht korrekt geschlossene Gehäusedeckel hervorgerufen werden, entfallen aus der Haftung des Herstellers.
- Schalten Sie nun die externe Versorgungs- bzw. Ladespannung ein.
Tip: Wenn Sie eine Power Supply Unit ohne integrierten Energiespeicher verwenden, muss die externe Versorgungs- bzw. Ladespannung vor dem optionalen Schritt, bei dem die Verbindung zum Server überprüft wird, eingeschaltet werden.
