Anschluss der Sensoren, der Aktoren und der Versorgung
Important:
- Alle Verkabelungsarbeiten sollten im stromlosen Zustand erfolgen!
- Achten Sie auf eine sachgemäße Montage!
- Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
- Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
- Verlegen Sie alle Daten- und Stromkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine scharfen Krümmungen aufweisen!
- Die Länge von Daten- und Stromkabel darf 30 m nicht überschreiten!
|

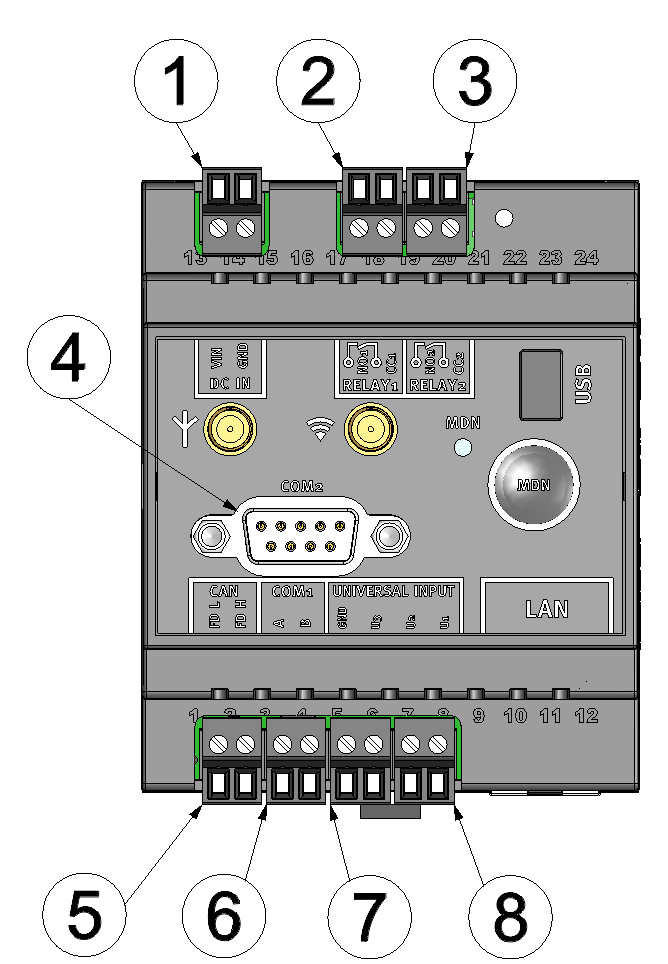

Anschluss der Sensoren, der Aktoren und der Versorgung (Vorderseite) |

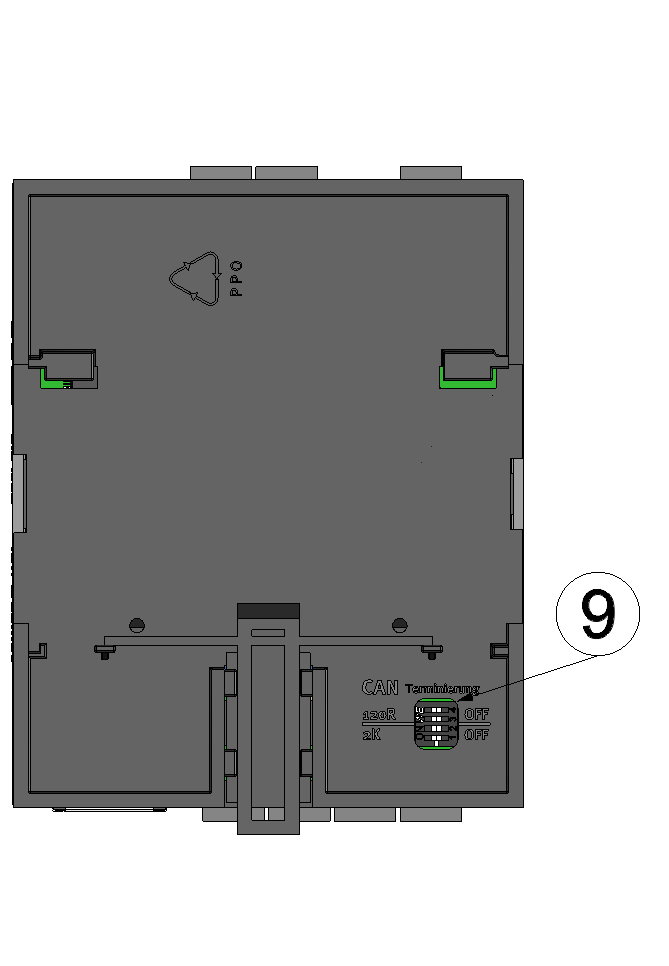

Anschluss der Sensoren, der Aktoren und der Versorgung (Rückseite) |
| 1 | Versorgung (V IN, GND) | 6 | Com1 (RS485) |
| 2 | Relais 1 | 7 | Masse und Universaleingang 1 |
| 3 | Relais 2 | 8 | Universaleingang 2-3 |
| 4 | reserviert für Erweiterungen | 9 | reserviert für Erweiterungen |
| 5 | reserviert für Erweiterungen |
| VIN | Versorgungsspannung: 9...32 VDC (+/-10 %), max. 9 W |
| GND | Masse |
| NO1 | Arbeitskontakt des Relais 1 (Normally Open) |
| CC1 | Wurzel des Relais 1 |
| NO2 | Arbeitskontakt des Relais 2 (Normally Open) |
| CC2 | Wurzel des Relais 2 |
| A | RS485 A |
| B | RS485 B |
| GND | Masse |
| UI3 | Universaleingang 3 |
| UI2 | Universaleingang 2 |
| UI1 | Universaleingang 1 |
Die folgende Tabelle enthält die beim Anschluss von Kabeln an die Klemmen des myDataconC3 MBM zu beachtenden Bedingungen:
| Nennquerschnitt | 1,5 mm² |
| Querschnitt für Draht | 0,14...1,5 mm² |
| Querschnitt für Litze | 0,14...1,5 mm² |
| abzuisolierende Länge | 9 mm |
| Anzugsmoment | 0,22...0,25 Nm |
- Verbinden Sie Ihre Sensoren und Aktoren mit den Eingängen, der RS485-Schnitttstelle und den Ausgängen.
Achten Sie dabei auf Stromlosigkeit! Die Kabel zur Versorgung des myDataconC3
MBM sollten im stromlosen Zustand mit den
Versorgungsklemmen verbunden werden.
Tip: Für die Anbindung von Sensoren an die RS485-Schnittstelle gilt: Verwenden Sie ein verdrilltes und geschirmtes Kabel, um Einflüsse durch elektromagnetische Störungen aus der Umgebung zu reduzieren. Die Gesamtlänge der Leitungen zur Anbindung der Modbus-Server darf 30 m nicht überschreiten. Es empfiehlt sich, ein mehradriges Kabel zu verwenden, in dem Daten- und Versorgungsleitungen gemeinsam geführt werden können. Bei der Anbindung mehrerer Modbus-Server ist ausschließlich eine Bus-Struktur zulässig. Stichleitungen sowie Stern- oder Baum-Strukturen sind nicht zulässig.
- Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantenne).
- Schalten Sie die 9...32 VDC Versorgungsspannung des myDataconC3 MBM ein.
- Überprüfen Sie, ob die Verbindung zum myDatanet korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
Der folgende Schritt ist nicht zwingend erforderlich.
