Wandmontage im Detail

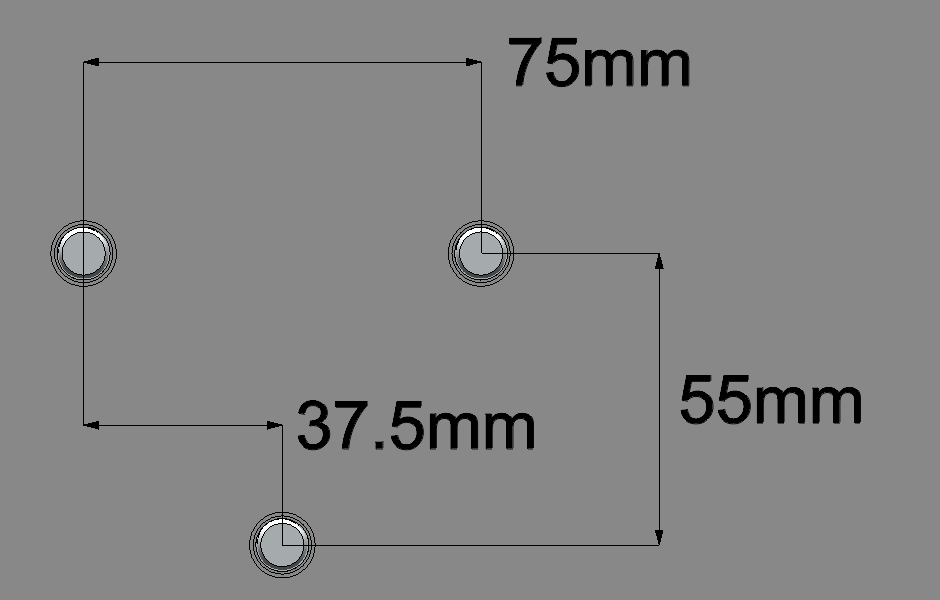

1. Bohren Sie drei Löcher mit einem Durchmesser von 12 mm und einer Tiefe von mind. 70 mm in den in Abbildung Stockschrauben in der Wand verankertangegeben Abständen. Zur Bestimmung der Positionen für die Bohrlöcher können Sie auch den Sensorhalter an die Wand halten und die Löcher übertragen.
   Note: Die beiden oberen Bohrlöcher müssen horizontal ausgerichtet sein, da eine nachträgliche Justierung der Sensorhalterung um die Längsachse nicht möglich ist. Verwenden Sie gegebenenfalls eine Wasserwaage, um die horizontale Ausrichtung der Bohrlöcher zu gewährleisten.
2. Stecken Sie in jedes der Bohrlöcher einen der im Lieferumfang der Wandhalterung enthaltenen Dübel. Schrauben Sie anschließend die ebenfalls im Lieferumfang enthaltenen Stockschrauben in die Dübel ein.

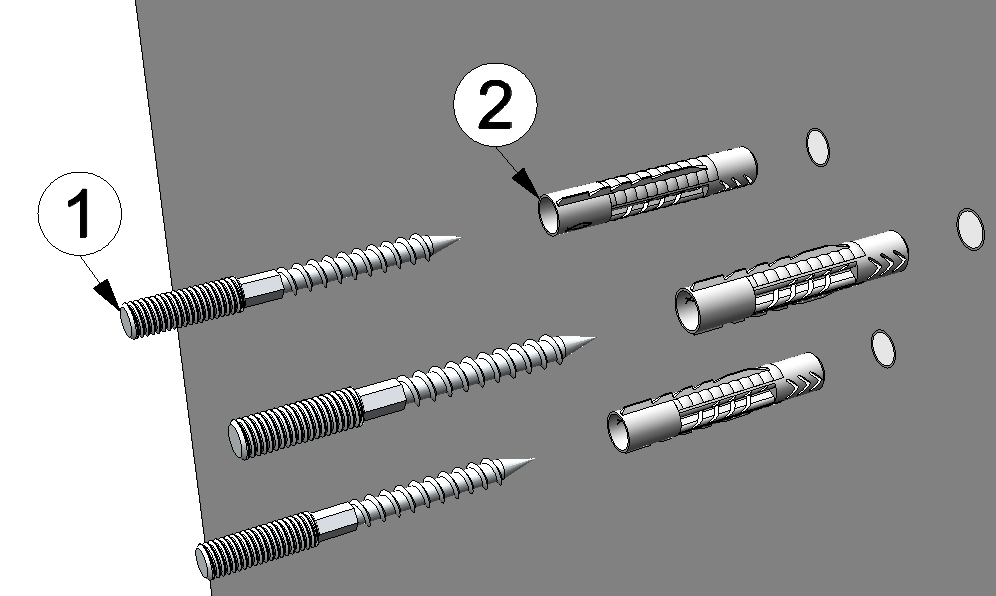

   Verankern der Stockschrauben an der Wand

   Stockschrauben in der Wand verankert

   1

   Stockschraube M10x100mm (im Lieferumfang der Wandhalterung enthalten)

   2

   Dübel 12x70 (im Lieferumfang der Wandhalterung enthalten)

3. Befestigen Sie den Sensorhalter mithilfe der im Lieferumfang der Wandhalterung enthaltenen Muttern an den in der Wand verankerten Stockschrauben. Der Sensorhalter wird dabei jeweils zwischen zwei Muttern eingespannt. Diese Befestigungsmethode ermöglicht eine Justierung der Sensorhalterung in alle Raumrichtungen.

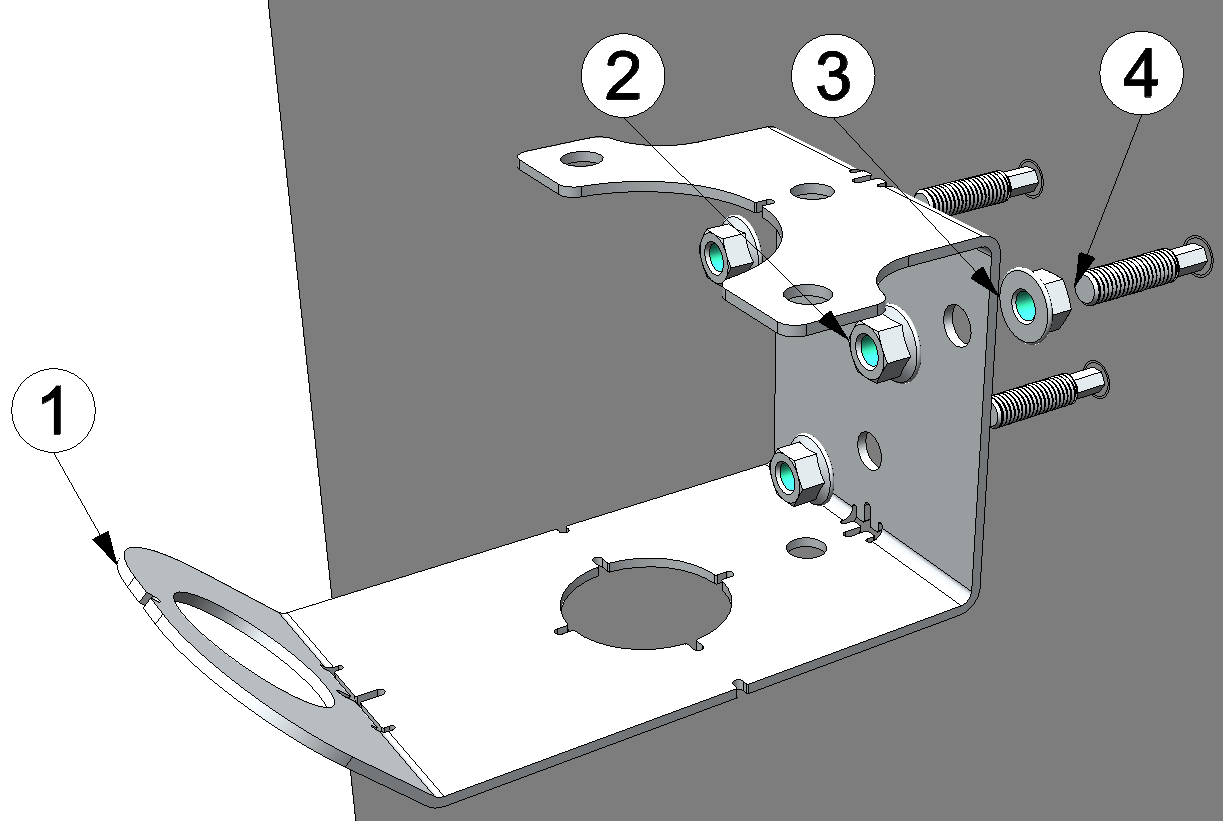

   Befestigen des Sensorhalters an den Stockschrauben

   1	Sensorhalter (Wand-/Deckenmontage)	3	Mutter zum Justieren der Ausrichtung M10 (im Lieferumfang der Wandhalterung enthalten)
   2	Mutter zum Fixieren M10 (im Lieferumfang der Wandhalterung enthalten)	4	Stockschraube

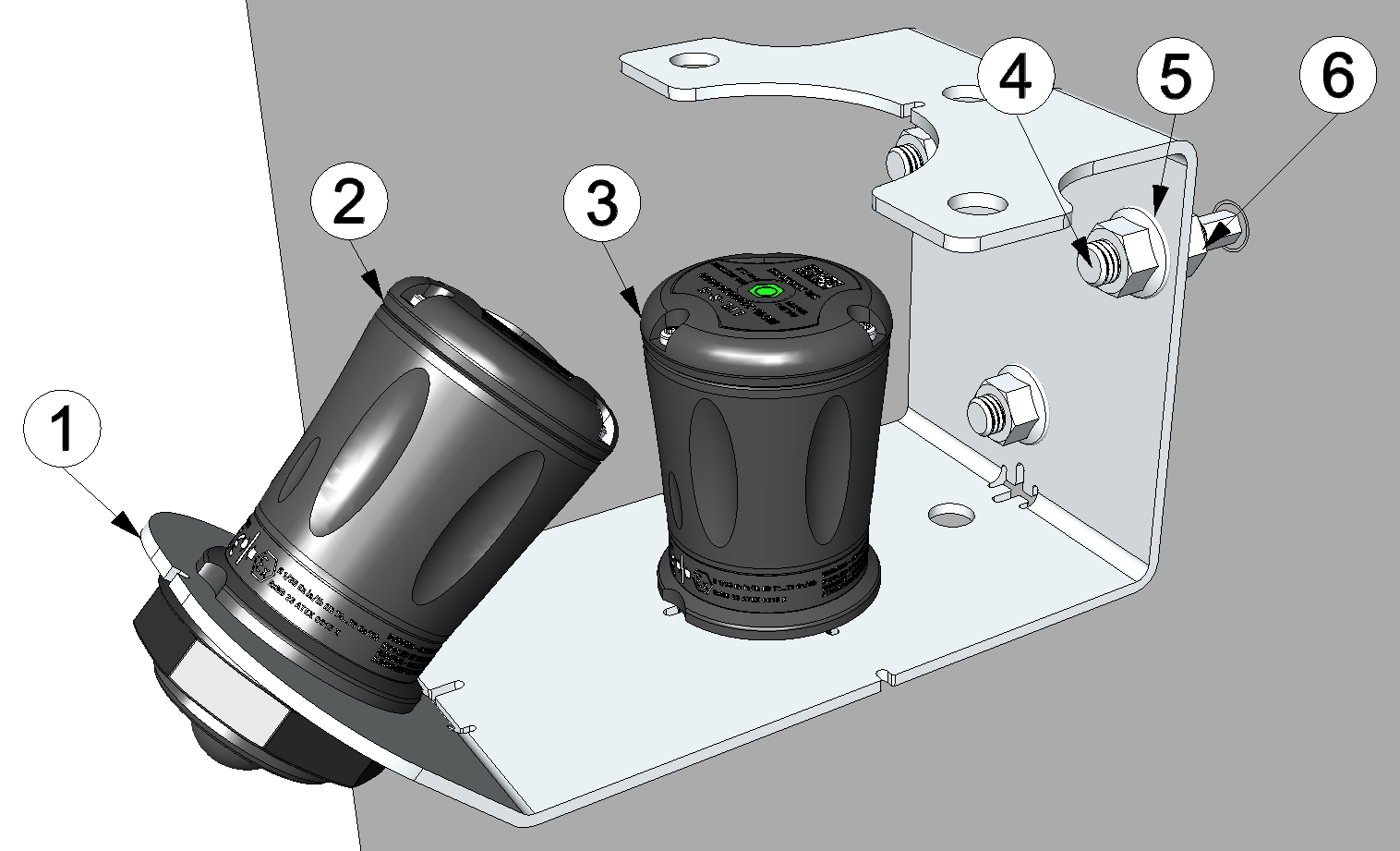

4. Setzen Sie den VEL‑R‑5 in die Aufnahme für den Fließgeschwindigkeitssensor ein und richten Sie ihn korrekt aus. Eine detaillierte Anleitung hierzu finden Sie im Kapitel Starre Halterungen.
