Wandmontage (flexibel einstellbare Halterung)

Für die Montage an einer Wand mittels Schraubverbindung ist eines der in der folgenden Tabelle aufgeführten Montagesets erforderlich. Die Montagesets unterscheiden sich lediglich in der Länge des enthaltenen Schwenkarms. Diese bestimmt auch den Abstand zwischen der Wand und der Mitte der Sensoraufnahme.

  Radar Wandmontageset Radar Wandmontageset lang
Artikelnummer 301480 400406
Länge des Schwenkarms 140 mm 390 mm
Wand bis Mitte Sensoraufnahme 240 mm 490 mm
Note: Vermeiden Sie es, die Kugel des Kugelgelenks zu berühren und sorgen Sie dafür, dass die Kugel auch nicht anderweitig mit Fetten, Ölen oder Schmierstoffen jeglicher Art in Berührung kommt. Eine derartige Kontamination reduziert die Reibung zwischen Kugel und Schwenkarm, wodurch die Beibehaltung einer stabilen Ausrichtung nicht mehr gewährleistet ist. Im Falle einer Verunreinigung kann die Kugel mit Isopropanol oder anderen entfettenden Reinigungsflüssigkeiten gesäubert werden.
How-To-Video: Wandmontage mittels Schraubverbindung

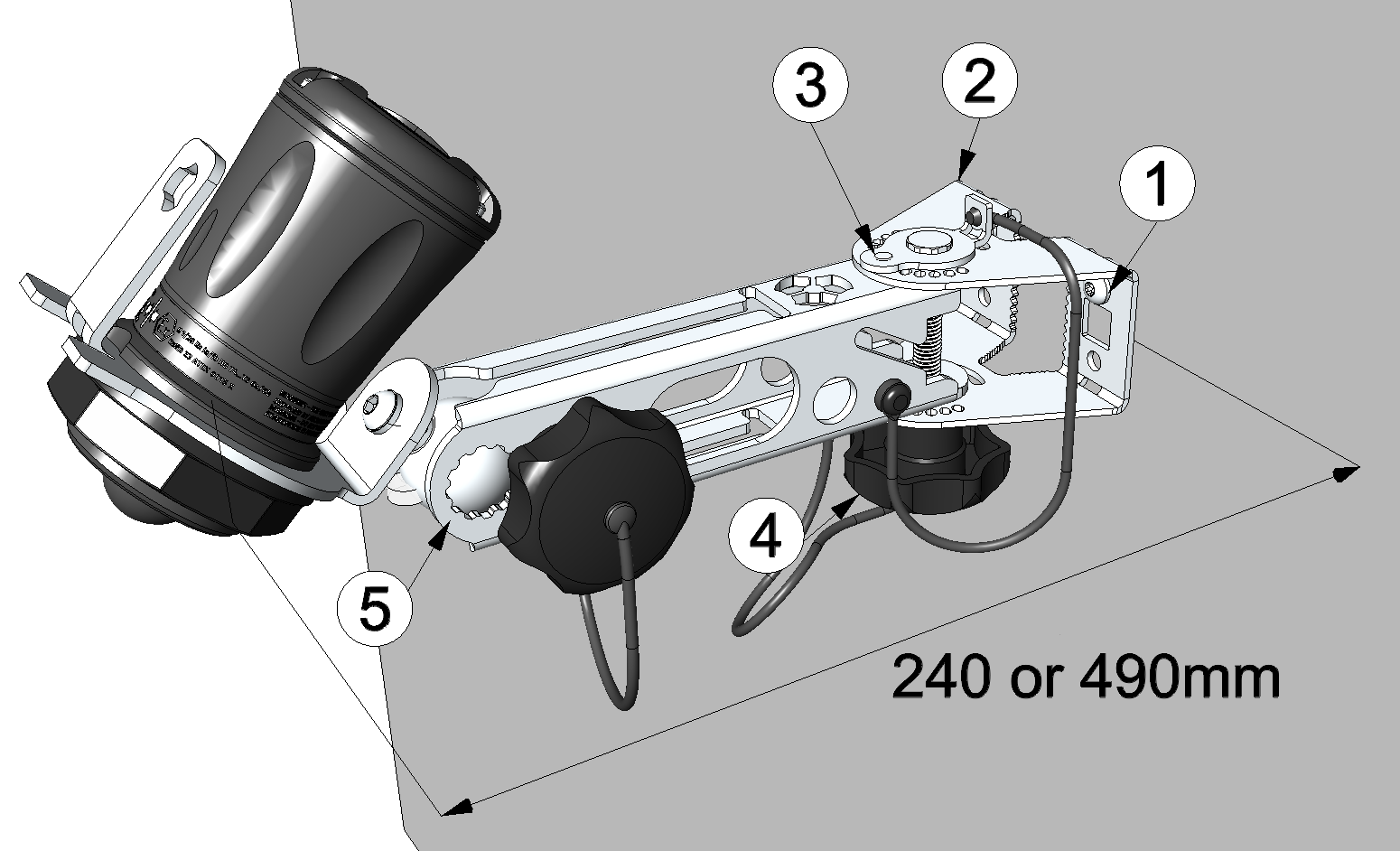

Wandmontage

1 Linsenkopfschraube ST3,5x32 Torx 15 4 Spannschraube
2 Flansch für die Wandmontage 5 Schwenkarm
3 Schraubenkopf mit Sicherungsstift
  1. Bohren Sie zwei Löcher im Abstand von 52,5mm mit einem Durchmesser von 6mm und einer Tiefe von mindestens 30mm (siehe Abbildung Flansch an der Wand montiert).
  2. Stecken Sie in jedes der beiden Bohrlöcher einen der im Lieferumfang des Montagesets enthaltenen Dübel, bevor Sie den Flansch mittels der ebenfalls im Lieferumfang enthaltenen Schrauben an der Wand befestigen.

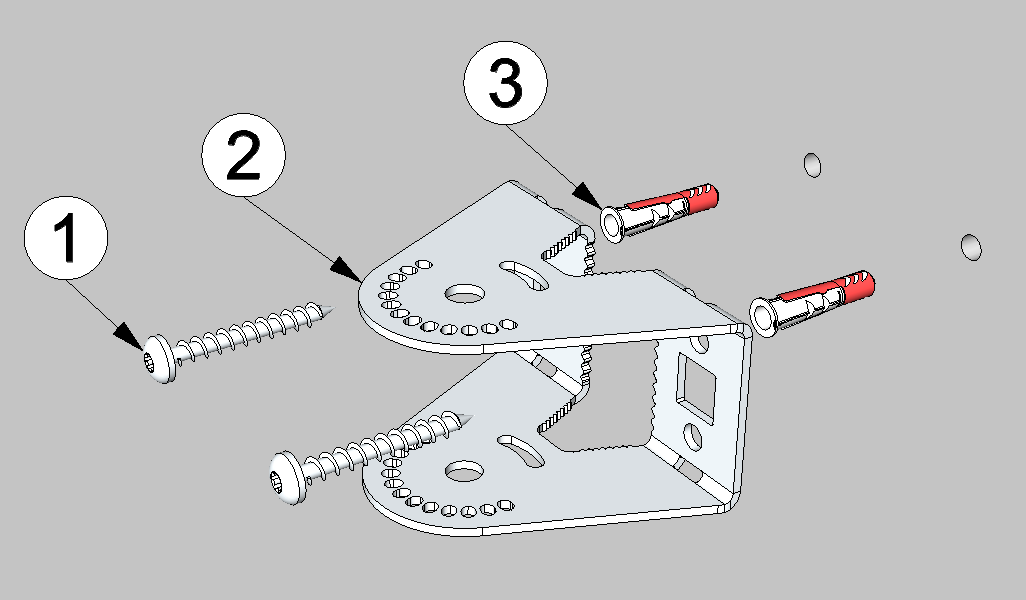

    Befestigen des Flansches an der Wand

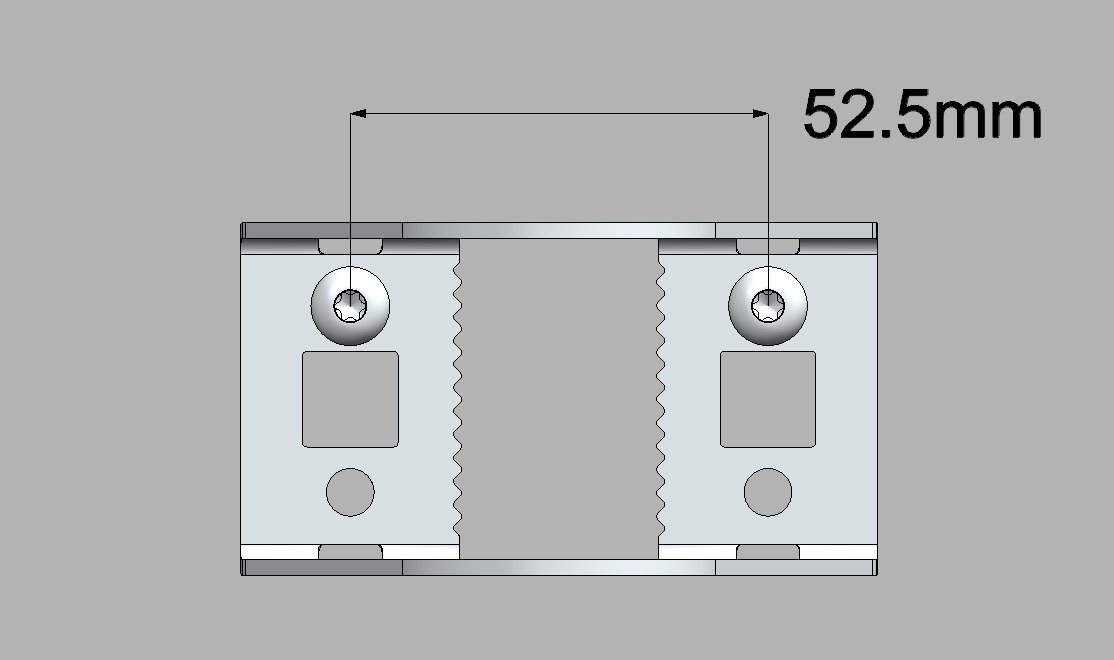

    Flansch an der Wand montiert
    1 Linsenkopfschraube ST3,5x32 Torx 15(im Lieferumfang des Montagesets enthalten) 3 Dübel 6x30 (im Lieferumfang des Montagesets enthalten)
    2 Flansch für die Wandmontage
  3. Verbinden Sie den Schwenkarm mittels der Spannschraube (bestehend aus einem Sterngriff und der Schraube mit Sicherungsstift im Schraubenkopf) mit dem an der Wand montierten Flansch.

    Mittels des Sicherungsstifts im Kopf der Schraube und den Löchern an der Vorderkante des Flansches kann der Schwenkarm in 15° Schritten in einem Winkel von bis zu 90° relativ zur Mittelachse arretiert werden. Dies gilt sowohl für eine Drehung nach links als auch nach rechts. Wenn ein anderer Winkel benötigt wird, können Sie die Schraube auch so einsetzen, dass der Sicherungsstift in das Langloch des Flansches greift. In diesem Fall wird allerdings der Widerstand gegen das Verdrehen des Schwenkarms nur durch die von der Spannschraube erzeugte Klemmkraft bestimmt.

    Tip: Der Schwenkarm ist so konstruiert, dass die Ausrichtung der Spannschraube (Sterngriff oben oder unten) keine Rolle spielt.

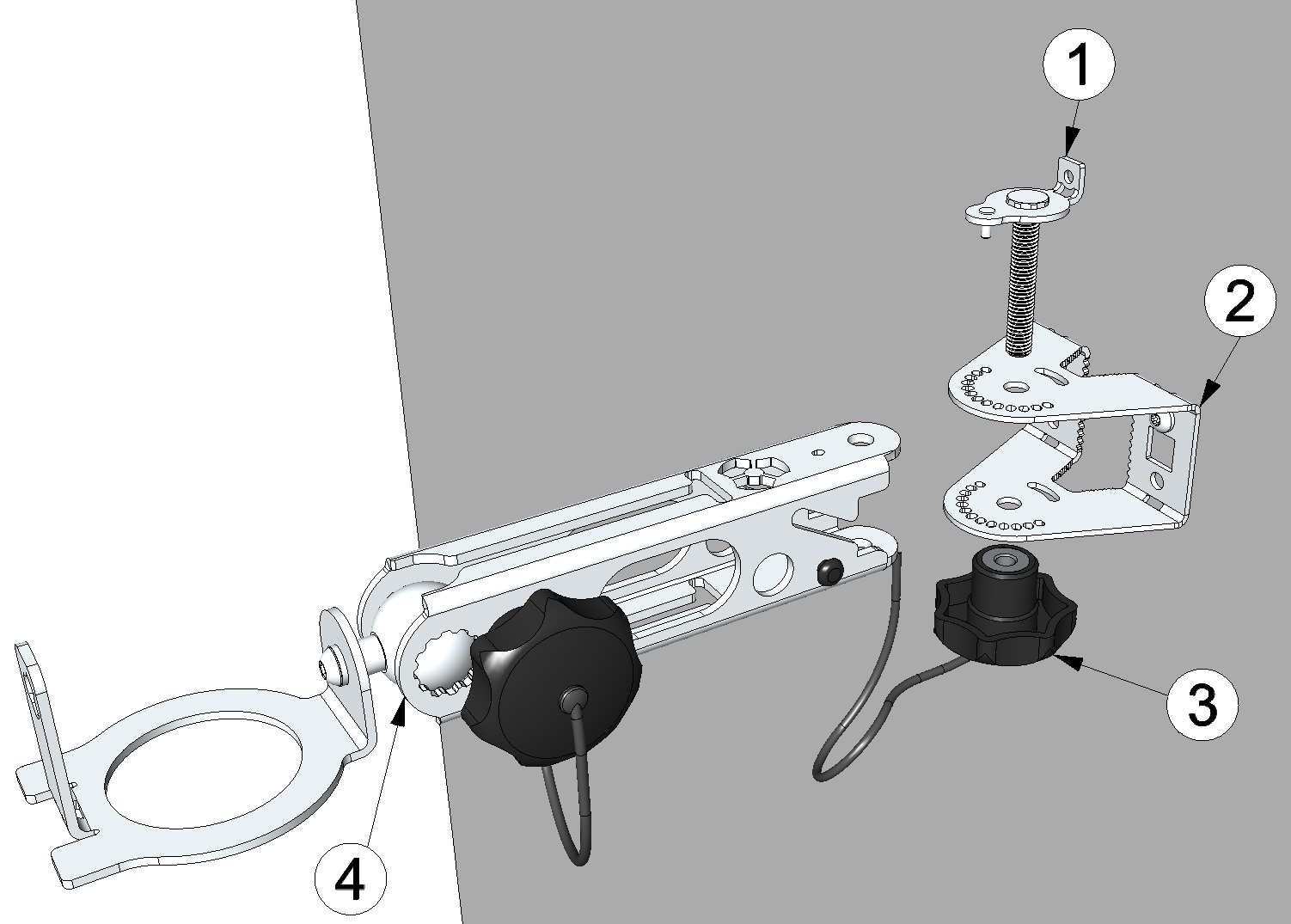

    Verbinden des Schwenkarms mit dem Flansch

    1 Schraube mit Sicherungsstift im Schraubenkopf 3 Sterngriff
    2 Flansch für die Wandmontage 4 Schwenkarm
  4. Setzen Sie den VEL‑R‑5 in die Sensoraufnahme des Schwenkarms ein und richten Sie ihn korrekt aus. Eine detaillierte Anleitung hierzu finden Sie im Kapitel Flexiblen Halterungen.
