Wand-/Deckenmontage (starre Halterung)

Die starre Wandhalterung 45° positiv (400418) kann nur verwendet werden, wenn die Wand bzw. Decke, an der der VEL‑R‑5 montiert werden soll, und das zu überwachende Gerinne passend zueinander ausgerichtet sind. Dies ist der Fall, wenn Wand und Gerinne rechtwinklig zueinander angeordnet sind oder die Decke parallel über dem Gerinne verläuft. In beiden Fällen muss das Gerinne zusätzlich über mehrere Meter gerade verlaufen.

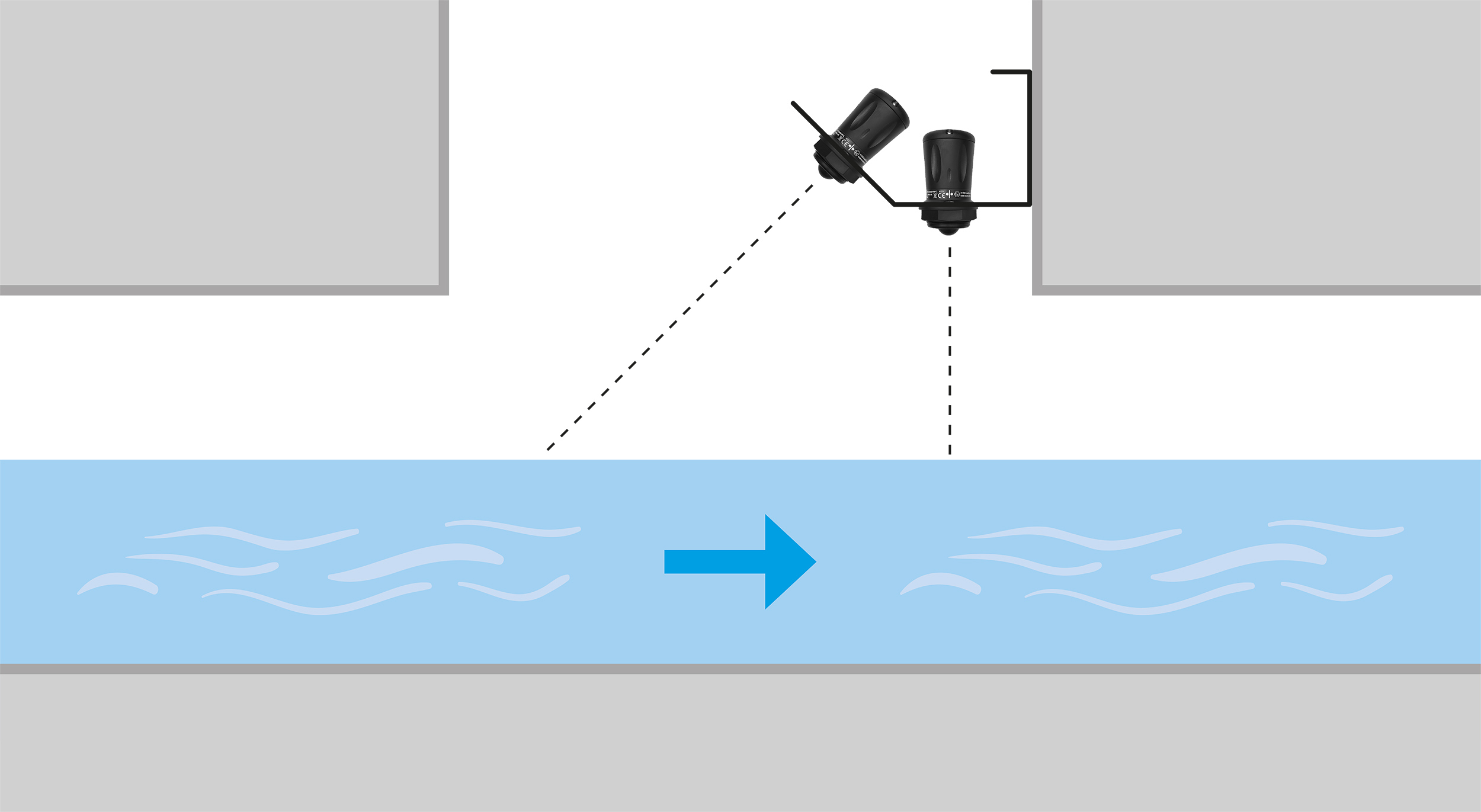

Wandmontage (schematische Darstellung)

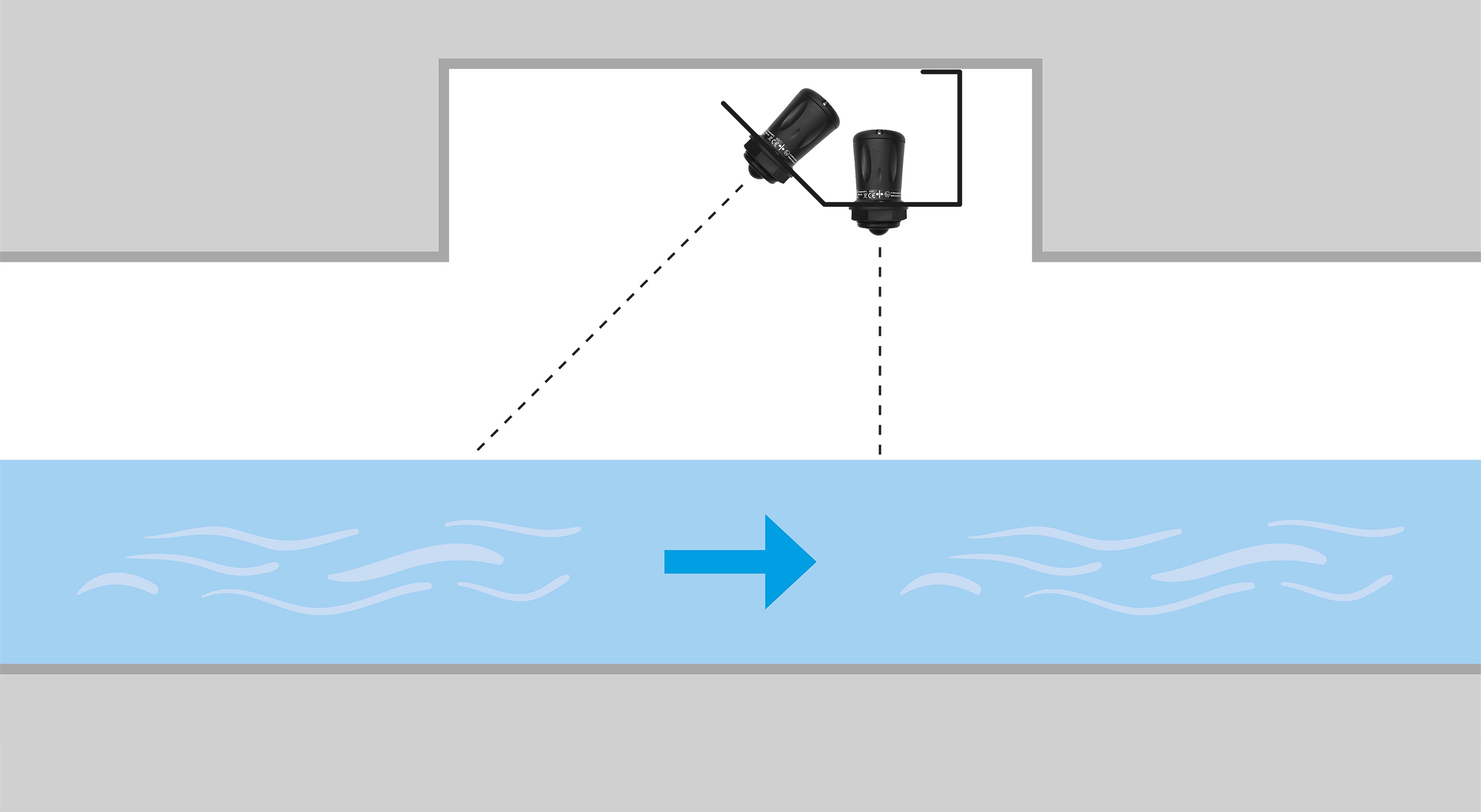

Deckenmontage (schematische Darstellung)

Die Wandhalterung 45° positiv kann gleichzeitig einen Fließgeschwindigkeitssensor und einen Füllstandssensor aufnehmen. Durch den fixen Anstellwinkel von 45° der Aufnahme für den Fließgeschwindigkeitssensor und den Verzicht auf Gelenke, bietet sie weniger Flexibilität bei der Ausrichtung der Sensoren als das Radar Wandmontageset oder das Radar Wandmontageset lang (siehe Wandmontage (flexibel einstellbare Halterung) ). Dafür ist sie jedoch deutlich unempfindlicher gegenüber Veränderungen der Sensorausrichtung infolge äußerer Einflüsse im laufenden Betrieb. Die Wandhalterung 45° positiv wird mithilfe von drei Stockschrauben befestigt, wobei sie jeweils zwischen zwei Muttern eingespannt wird. Die Muttern auf der Seite der Wand bzw. Decke ermöglichen eine Justierung der Ausrichtung, während die gegenüberliegenden Muttern der Fixierung dienen. Eine detaillierte Beschreibung dieses Verfahrens finden Sie im Kapitel Starre Halterungen.

Important: Beachten Sie, dass die Montagehöhe auch den horizontalen Abstand zwischen dem Montagepunkt und dem Punkt, an dem die Fließgeschwindigkeit gemessen wird, bestimmt. Dies ist besonders wichtig, wenn sowohl ein Fließgeschwindigkeitssensor als auch ein Füllstandssensor in die Halterung eingesetzt sind. Die beiden Sensoren führen ihre Messungen an unterschiedlichen Punkten im Gerinne durch. Je größer die Montagehöhe ist, desto weiter liegen diese Messpunkte auseinander. Die minimal zulässige Montagehöhe wird in diesem Fall durch die Blockdistanz des Füllstandssensors bestimmt.

Position der Messpunkte

Offsets der Sensoren

o Offset von der Wand zum Füllstandssensor (80 mm + mind. 10 mm1))
x horizontaler Abstand vom Füllstandssensor zum Fließgeschwindigkeitssensor (114 mm)
y vertikaler Abstand vom Füllstandssensor zum Fließgeschwindigkeitssensor (25 mm)
h Montagehöhe
d Distanz zw. den Messpunkten (Füllstand und Geschwindigkeit)

d = h + x + y

1) Abstand zwischen der Halterung und der Wand, der durch die Justierung der Ausrichtung mithilfe der wandseitigen Muttern entsteht.
