Deckenmontage im Detail
Für die Montage an einer Decke ist das optionale Zubehör "Wandhalterung 45° positiv (400418) " erforderlich. Für die Montage an der Decke eines Kanals, der zeitweilig vollständig gefüllt sein kann, sollte die Deckenhalterung Rohr (400417) verwendet werden (siehe Montage an der Kanaldecke). Die Vorderseite dieser Halterung dient als Schutzschild und kann die eingesetzten Sensoren vor Fremdstoffen bewahren.

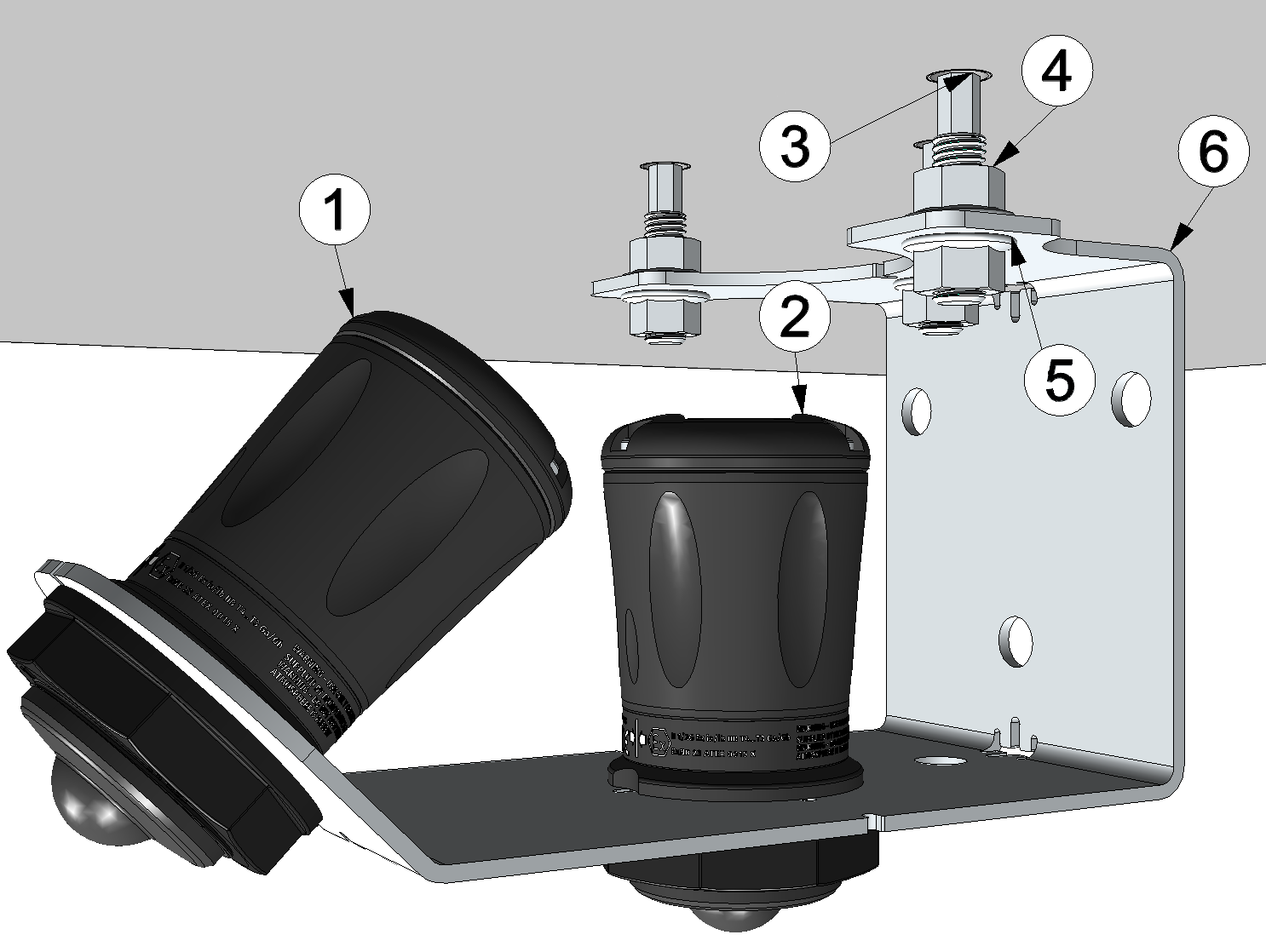

Deckenmontage mittels Wandhalterung 45° positiv
| 1 | Fließgeschwindigkeitssensor | 4 | Mutter zum Justieren der Ausrichtung |
| 2 | Füllstandssensor | 5 | Mutter zum Fixieren |
| 3 | Stockschraube | 6 | Sensorhalter (Wand-/Deckenmontage) |

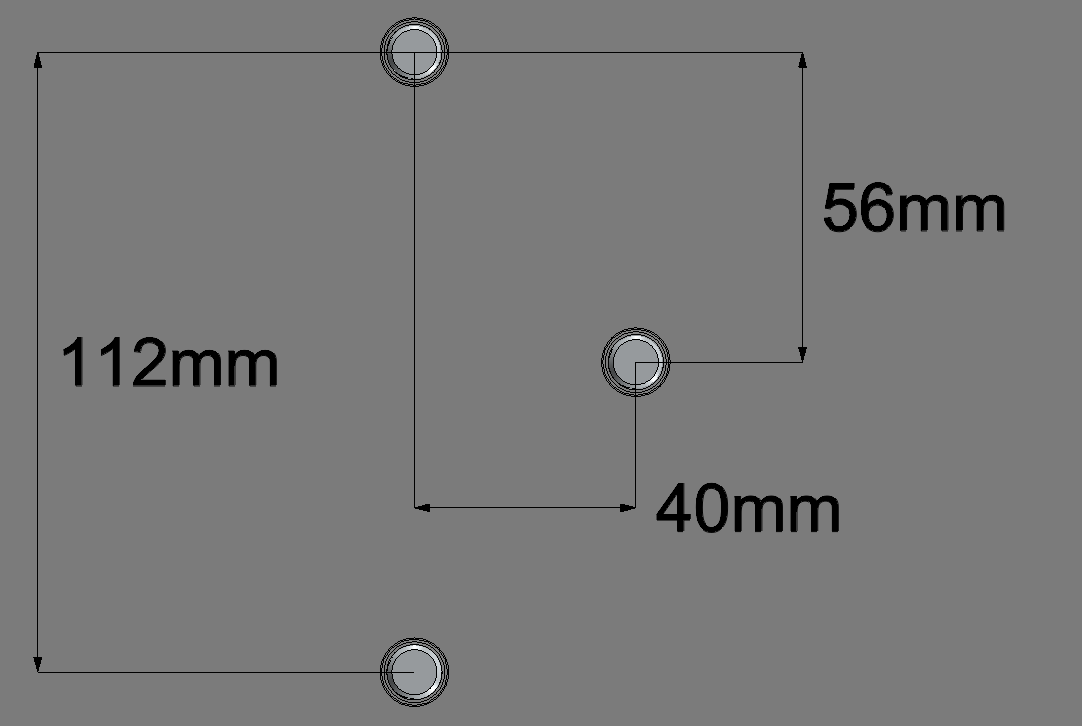

- Bohren Sie drei Löcher mit einem Durchmesser von 12 mm und einer Tiefe von mind. 70 mm
in den in Abbildung Stockschrauben in
der Decke verankert
angegebenen Abständen. Zur Bestimmung der
Positionen für die Bohrlöcher können Sie auch den Sensorhalter an die Decke halten und
die Löcher übertragen. Um den Sensorhalter dabei parallel zur Strömung und mittig über
dem Gerinne auszurichten, empfiehlt es sich, einen Kreuzlinienlaser zu verwenden. Der
Sensorhalter hat rund um die Aufnahme für den Füllstandssensor sowie an den Außenkanten
Einfräsungen, die als Referenzpunkte für die Ausrichtung mittels Kreuzlinienlaser
dienen.
Note: Besonderes Augenmerk muss auf die parallele Ausrichtung zur Strömung gelegt werden, da eine nachträgliche Justierung der Sensorhalterung um die vertikale Achse nicht möglich ist.Tip: Der Schnittpunkt der Linien, die durch die Referenzpunkte verlaufen, definiert die Position, an der der Füllstand gemessen wird. Der Punkt an dem die Fließgeschwindigkeit gemessen wird, liegt auf der Verlängerung der Längsachse. Der Abstand zwischen den Messpunkten (Füllstand und Fließgeschwindigkeit) wird durch die Montagehöhe bestimmt und kann wie im Kapitel Wand-/Deckenmontage (starre Halterung) angegeben berechnet werden.

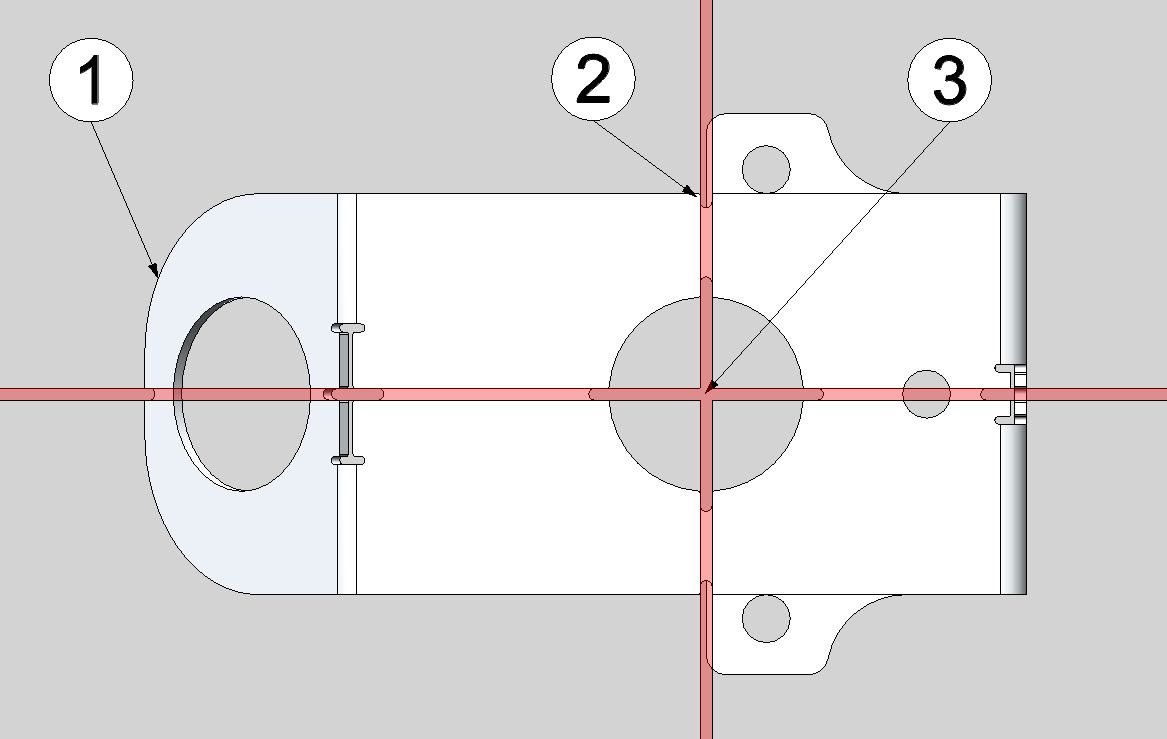

Bestimmen der Positionen für die Bohrlöcher

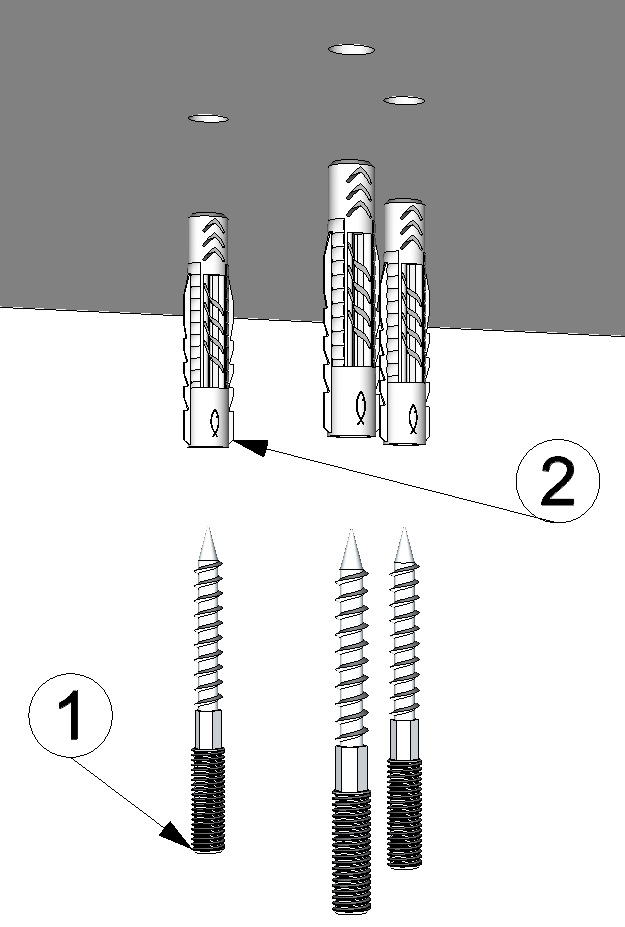

1 Sensorhalter (Wand-/Deckenmontage) 3 Laserlinien des Kreuzlinienlasers 2 Einfräsung (Referenzpunkt) - Stecken Sie in jedes der Bohrlöcher einen der im Lieferumfang der Wandhalterung enthaltenen Dübel. Schrauben Sie anschließend die ebenfalls im Lieferumfang enthaltenen Stockschrauben in die Dübel ein.
- Befestigen Sie den Sensorhalter mithilfe der im Lieferumfang der Wandhalterung
enthaltenen Muttern an die in der Decke verankerten Stockschrauben. Der Sensorhalter wird dabei jeweils zwischen zwei Muttern
eingespannt. Diese Befestigungsmethode ermöglicht eine Justierung der Sensorhalterung in
alle Raumrichtungen.

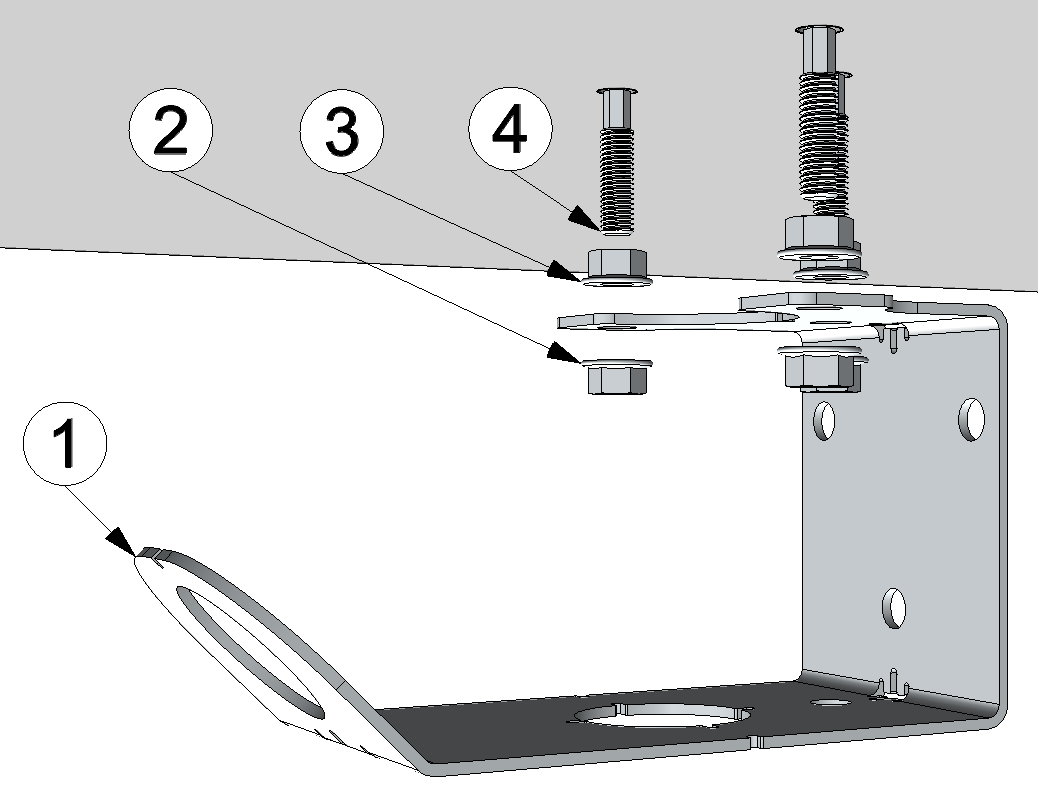

Befestigen des Sensorhalters an den Stockschrauben
1 Sensorhalter (Wand-/Deckenmontage) 3 Mutter zum Justieren der Ausrichtung M10 (im Lieferumfang der Wandhalterung enthalten) 2 Mutter zum Fixieren M10 (im Lieferumfang der Wandhalterung enthalten) 4 Stockschraube - Setzen Sie den VEL‑R‑5 in die Aufnahme für den Fließgeschwindigkeitssensor ein und richten Sie ihn korrekt aus. Eine detaillierte Anleitung hierzu finden Sie im Kapitel Starre Halterungen.
