Ausrichten des VEL‑R‑5
Für die Installation des VEL‑R‑5 stehen Montagesets für verschiedenste Einbausituationen zur Verfügung (siehe Montagesets). Diese lassen sich grundsätzlich in flexible Halterungen und starre Halterungen unterteilen. Die starren Halterungen bieten durch den fixen Anstellwinkel von 45° der Aufnahme für den Fließgeschwindigkeitssensor und durch den Verzicht auf Gelenke weniger Flexibilität bei der Ausrichtung der Sensoren auf das Gerinne als die flexiblen Halterungen. Dafür ist sie deutlich unempfindlicher gegenüber Veränderungen der Sensorausrichtung infolge äußerer Einflüsse im laufenden Betrieb.
Wahl der Montagerichtung
Unabhängig von der Wahl des Montagesets gilt es zunächst zu entscheiden, ob der VEL‑R‑5 in Flussrichtung oder gegen die Flussrichtung ausgerichtet werden soll. Es wird empfohlen, den VEL‑R‑5 gegen die Flussrichtung zu installieren, da bei dieser Ausrichtung die Messgenauigkeit höher ist (siehe Rahmenbedingungen für eine zuverlässige Messung). Sollte dies durch die Einbausituation nicht möglich sein, kann der VEL‑R‑5 auch in Flussrichtung installiert werden. In diesem Fall muss die Montagerichtung in der Eingabemaske zur Konfiguration des mit dem VEL‑R‑5 verknüpften Datenloggers auf "in Flussrichtung" gesetzt werden, damit die Oberflächengeschwindigkeit mit dem korrekten Vorzeichen ausgegeben wird.
|

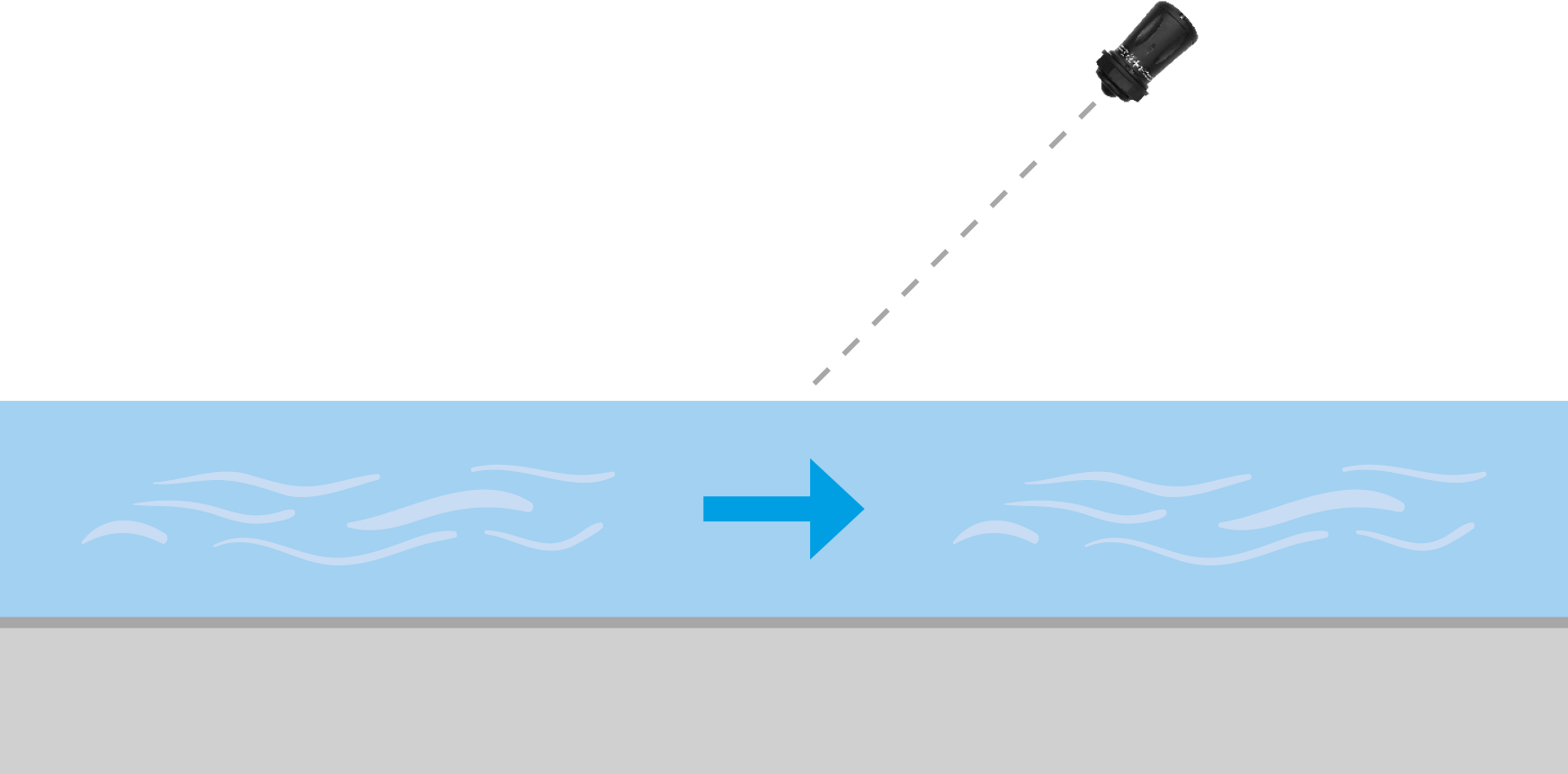

Installation gegen die Flussrichtung |

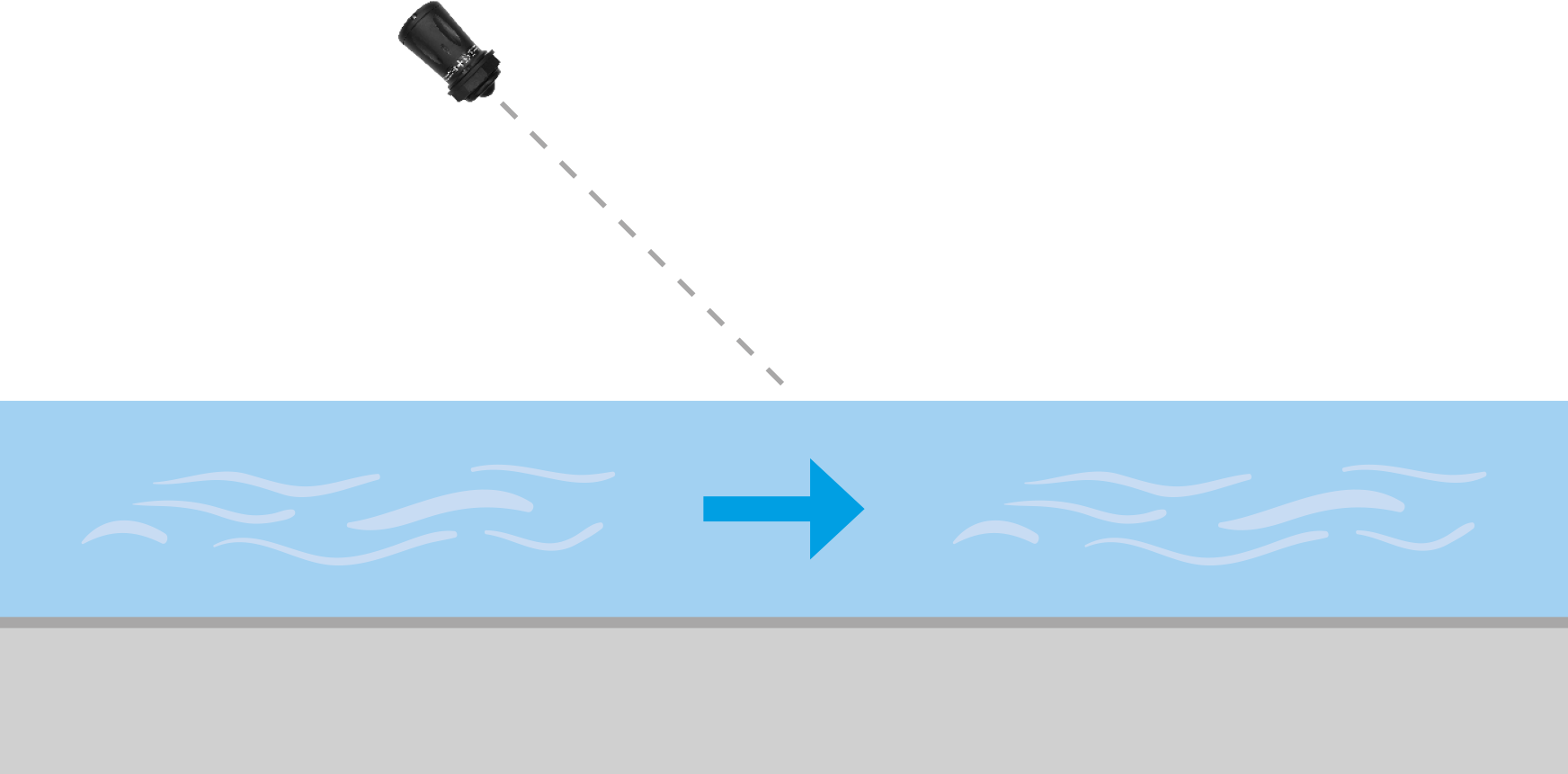

Installation in Flussrichtung |
Berücksichtigung des Gefälles
Wenn der Kanal ein Gefälle von ≥ 2° aufweist, muss dies bei der Bestimmung des Anstellwinkels des Sensors berücksichtigt werden. Bei der Installation gegen die Flussrichtung muss der Winkel zwischen der Sensorachse und dem Horizont um den Winkel des Gefälles reduziert werden. Bei der Installation in Flussrichtung muss der Winkel zwischen der Sensorachse und dem Horizont um den Winkel des Gefälles erhöht werden. Diese Korrektur gewährleistet, dass der Anstellwinkel des Sensors relativ zur Wasseroberfläche dem gewünschten Winkel (z. B. die empfohlenen 45°) entspricht.
|

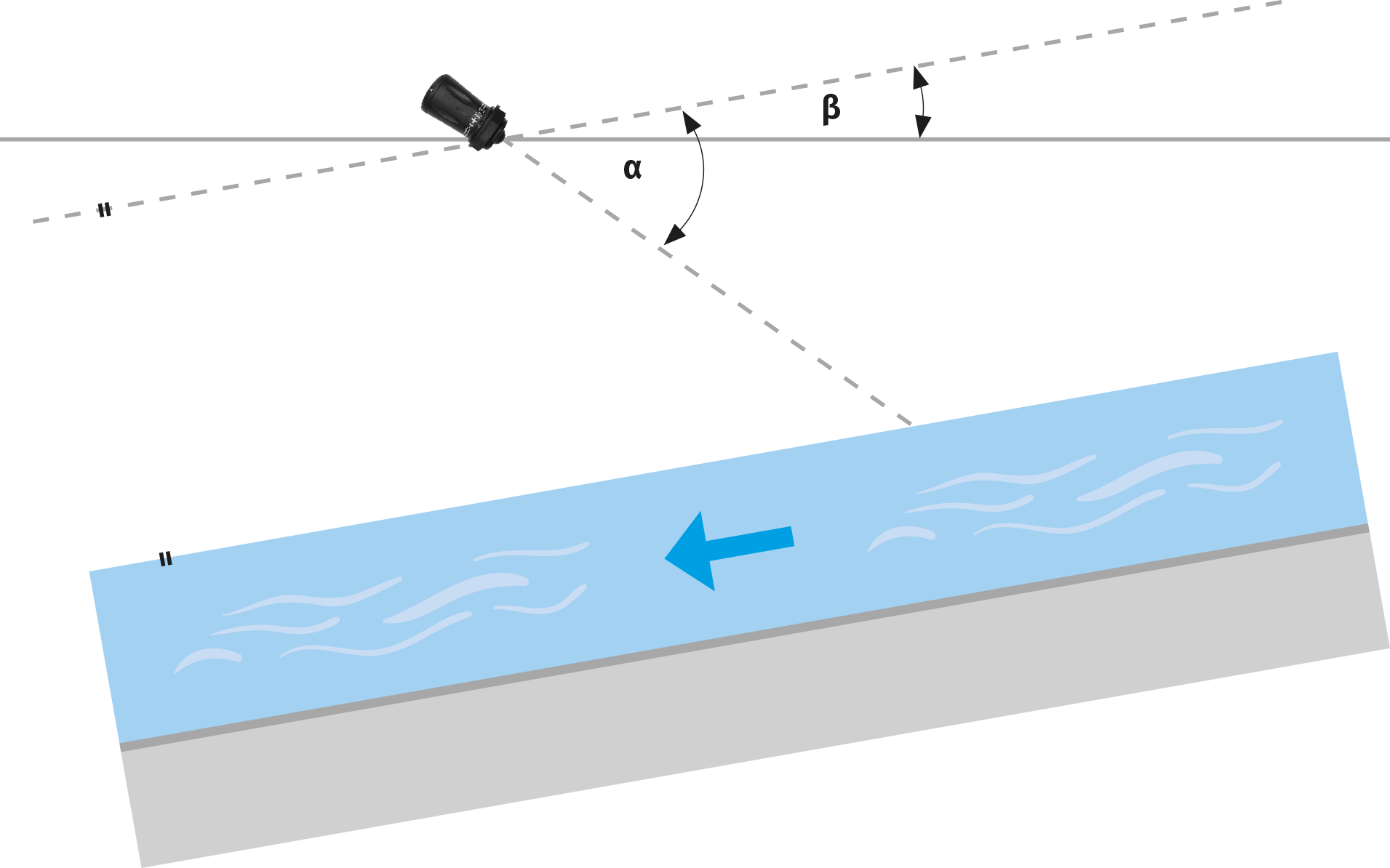

Installation gegen die Flussrichtung |

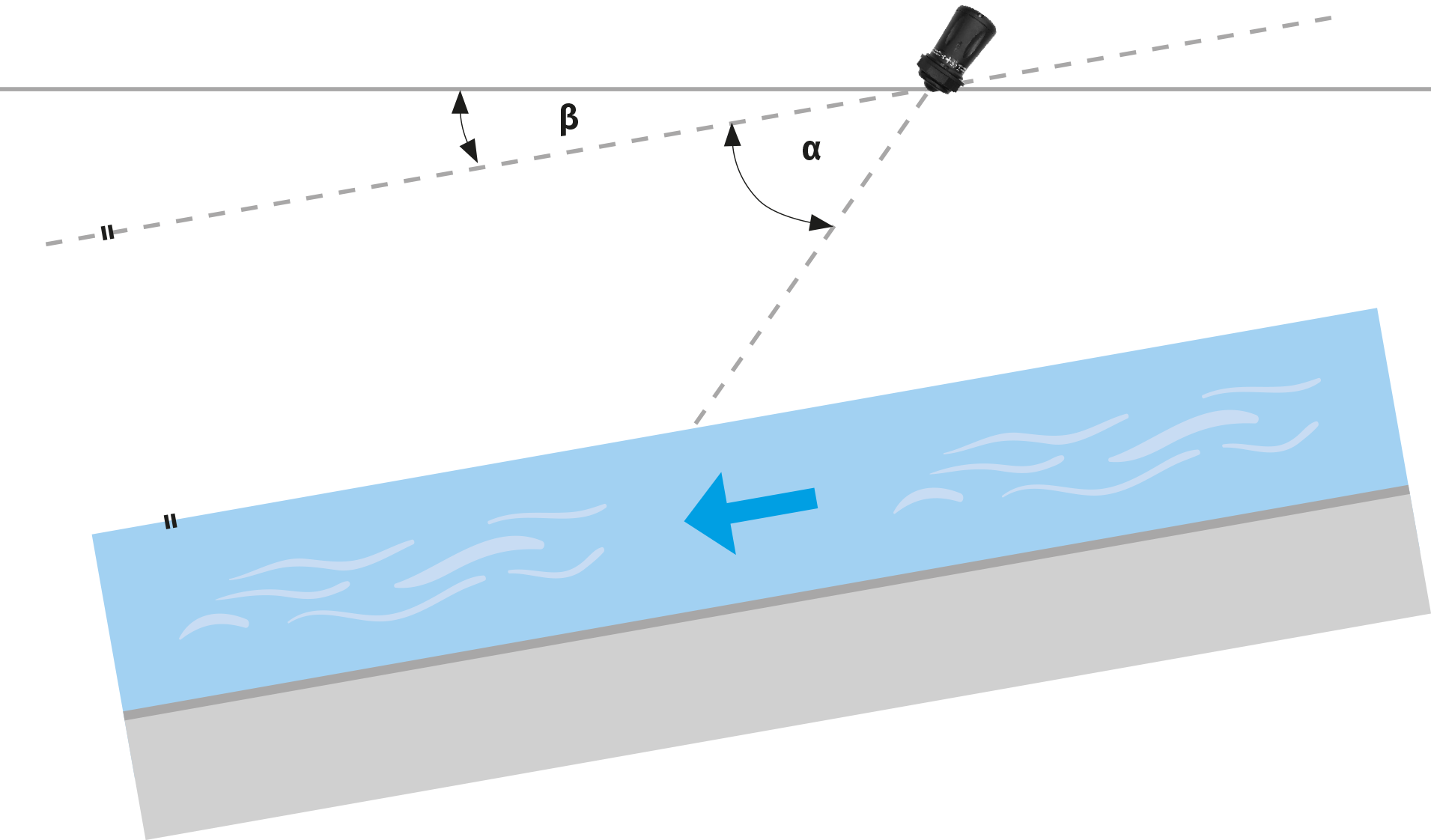

Installation in Flussrichtung |
| α | Anstellwinkel des Sensors relativ zur Wasseroberfläche (Empfehlung: 45°) | β | Gefälle des Kanals |
Finale Ausrichtung
Die finale Ausrichtung des VEL‑R‑5 auf das zu erfassende Gerinne erfolgt bei allen flexiblen Halterungen nach dem im Abschnitt Flexiblen Halterungen beschriebenen Verfahren. Bei Verwendung der starren Halterungen ist hingegen das im Abschnitt Starre Halterungen beschriebene Verfahren anzuwenden.
