Montage an der Kanaldecke

Für die Montage an einer Kanaldecke kann die Deckenhalterung Rohr (400417) verwendet werden, sofern der Kanal über mehrere Meter geradlinig verläuft. Die Halterung kann gleichzeitig einen Fließgeschwindigkeitssensor und einen Füllstandssensor aufnehmen. Die Vorderseite der Halterung, an der sich die Aufnahme für den Fließgeschwindigkeitssensor befindet, dient als Schutzschild und bewahrt die Sensoren vor Fremdstoffen, wenn der Kanal zeitweilig vollständig gefüllt ist. Aufgrund der richtungsgebundenen Bauweise der Halterung kann der Fließgeschwindigkeitssensor jedoch nur entgegen der Flussrichtung betrieben werden.

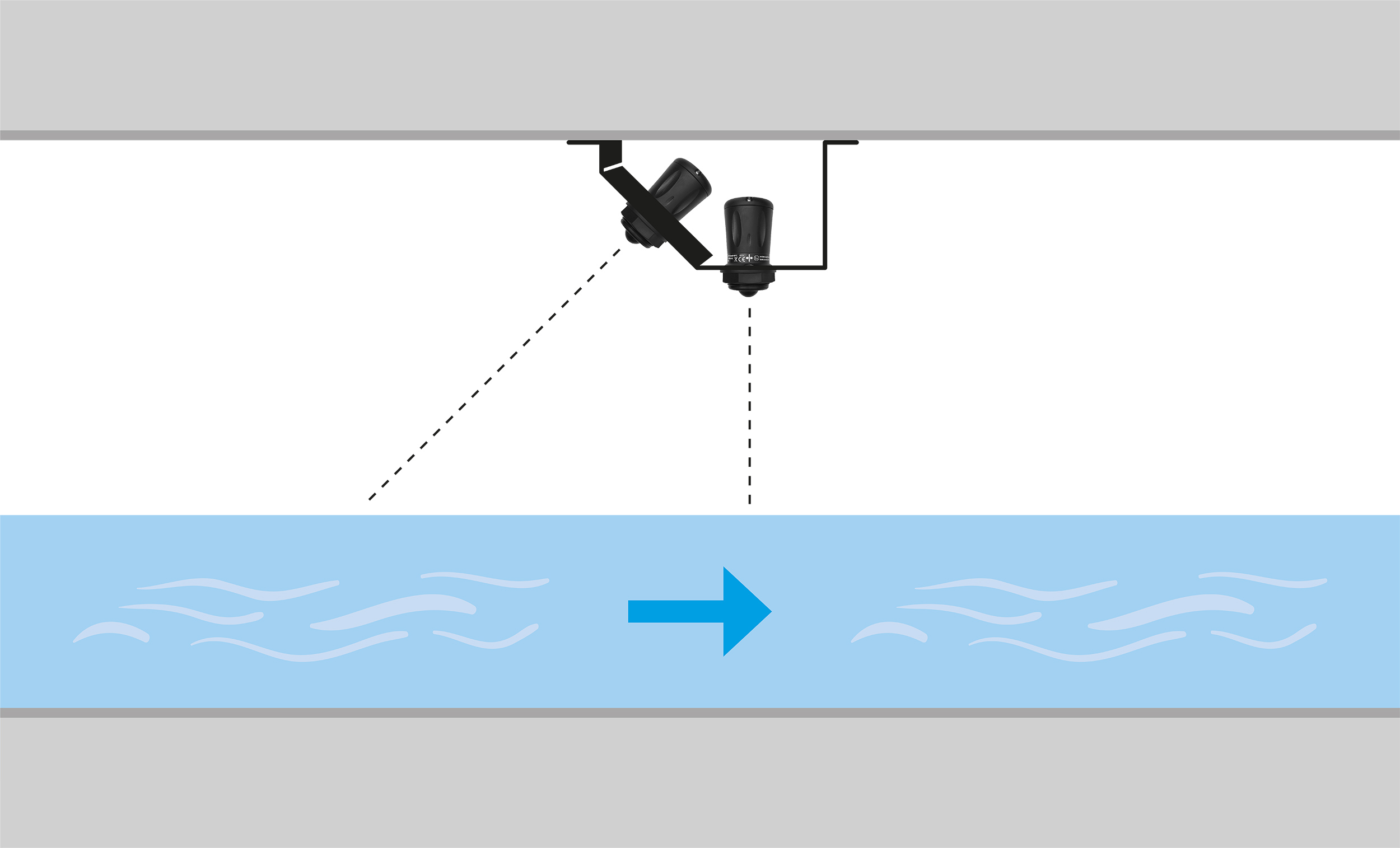

Montage an der Kanaldecke (schematische Darstellung)

Durch den fixen Anstellwinkel von 45° der Aufnahme für den Fließgeschwindigkeitssensor und den Verzicht auf Gelenke, bietet die Deckenhalterung Rohr wenig Flexibilität bei der Ausrichtung der Sensoren. Dafür ist sie unempfindlicher gegenüber Veränderungen der Sensorausrichtung infolge äußerer Einflüsse im laufenden Betrieb. Die Deckenhalterung Rohr wird mithilfe von drei Stockschrauben befestigt, wobei sie jeweils zwischen zwei Muttern eingespannt wird. Die Muttern auf der Seite der Kanaldecke ermöglichen eine Justierung der Ausrichtung, während die gegenüberliegenden Muttern der Fixierung dienen. Eine detalierte Beschreibung dieses Verfahrens finden Sie im Kapitel Starre Halterungen.

Important: Beachten Sie, dass die Montagehöhe auch den horizontalen Abstand zwischen dem Montagepunkt und dem Punkt, an dem die Fließgeschwindigkeit gemessen wird, bestimmt. Dies ist besonders wichtig, wenn sowohl ein Fließgeschwindigkeitssensor als auch ein Füllstandssensor in die Halterung eingesetzt sind. Die beiden Sensoren führen ihre Messungen an unterschiedlichen Punkten im Gerinne durch. Je größer die Montagehöhe ist, desto weiter liegen diese Messpunkte auseinander. Die minimal zulässige Montagehöhe wird in diesem Fall durch die Blockdistanz des Füllstandssensors bestimmt.

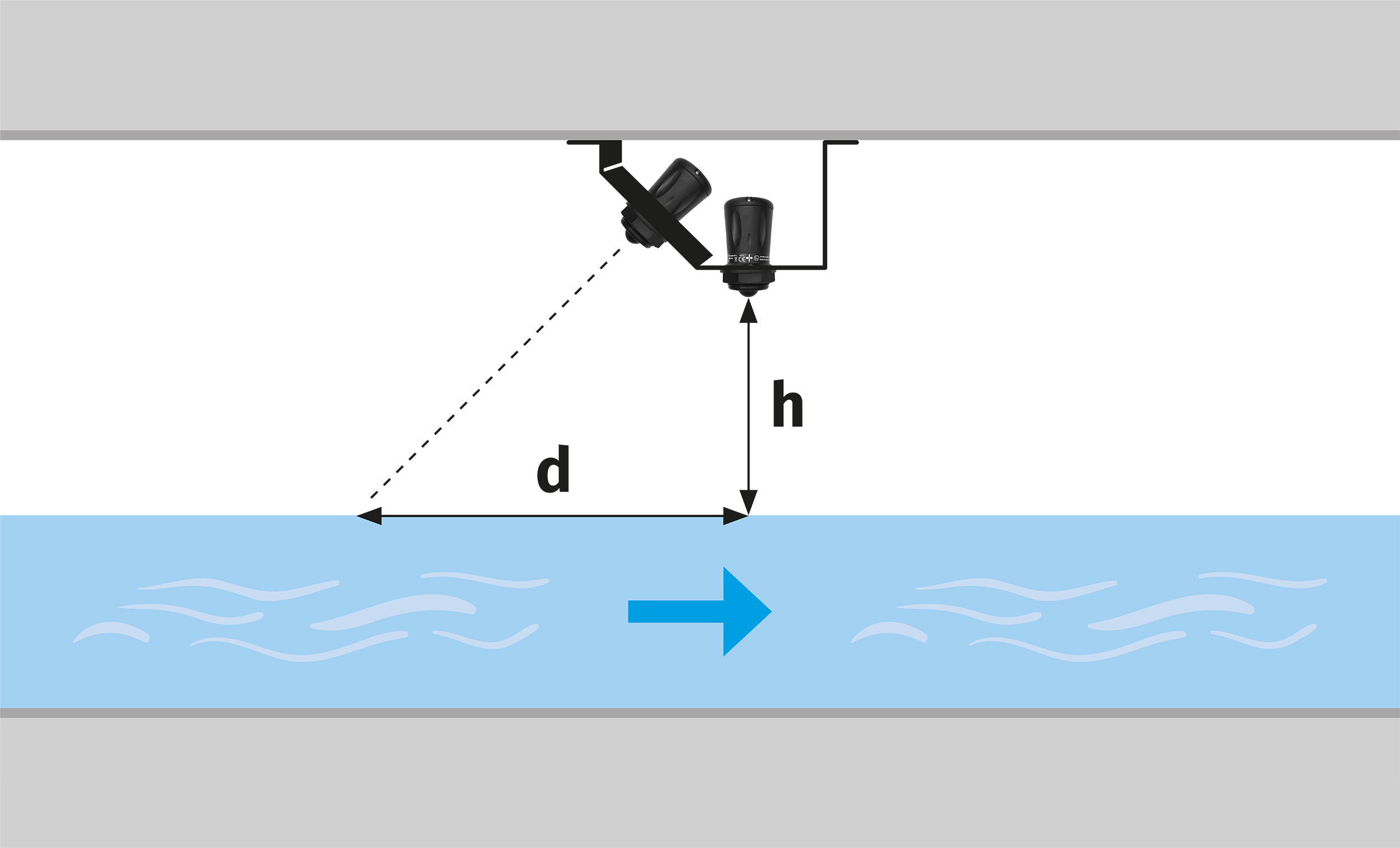

Position der Messpunkte

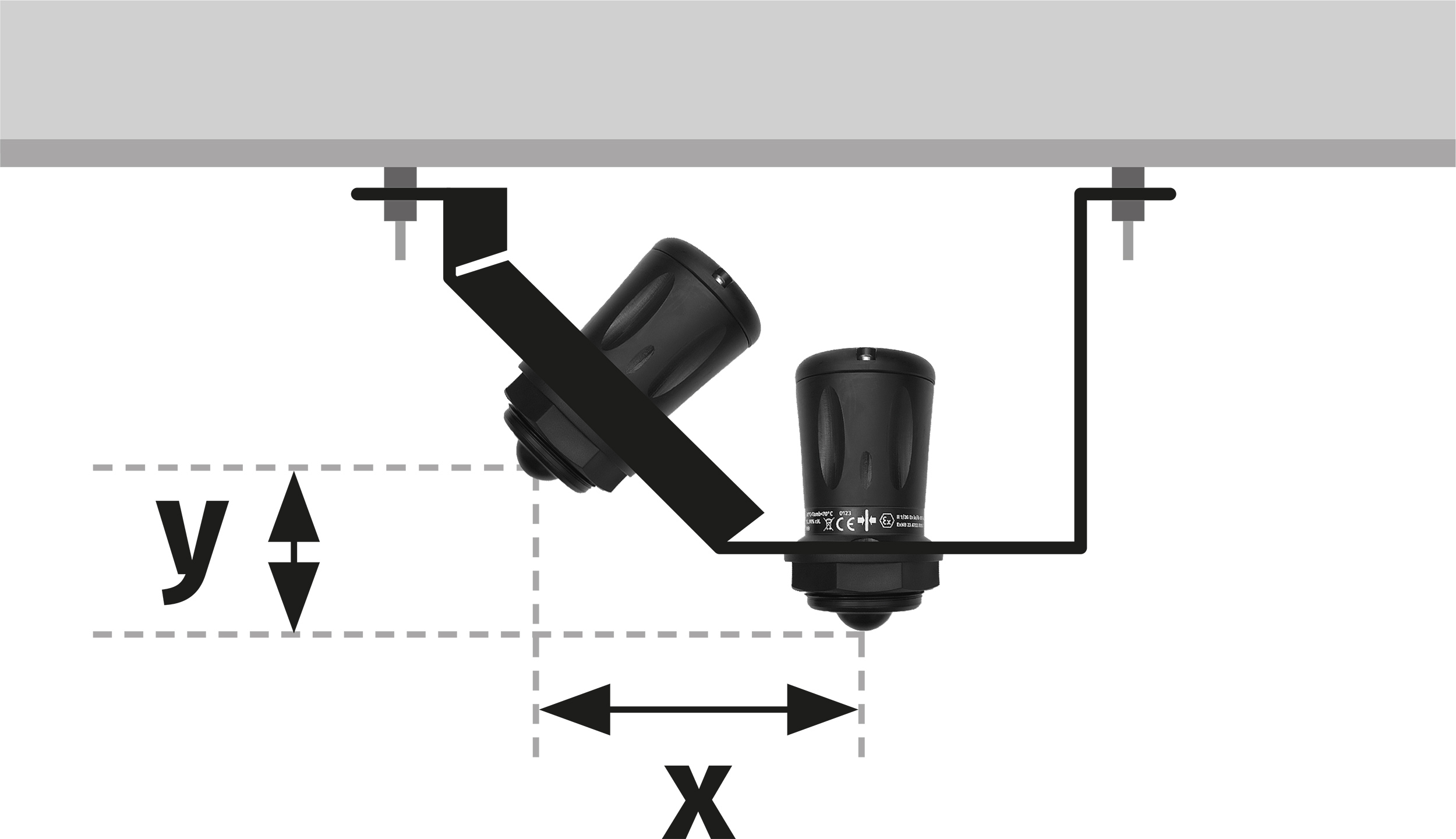

Offsets der Sensoren

x horizontaler Abstand vom Füllstandssensor zum Fließgeschwindigkeitssensor (113 mm)
y vertikaler Abstand vom Füllstandssensor zum Fließgeschwindigkeitssensor (29 mm)
h Montagehöhe
d Distanz zw. den Messpunkten (Füllstand und Geschwindigkeit)

d = h + x + y

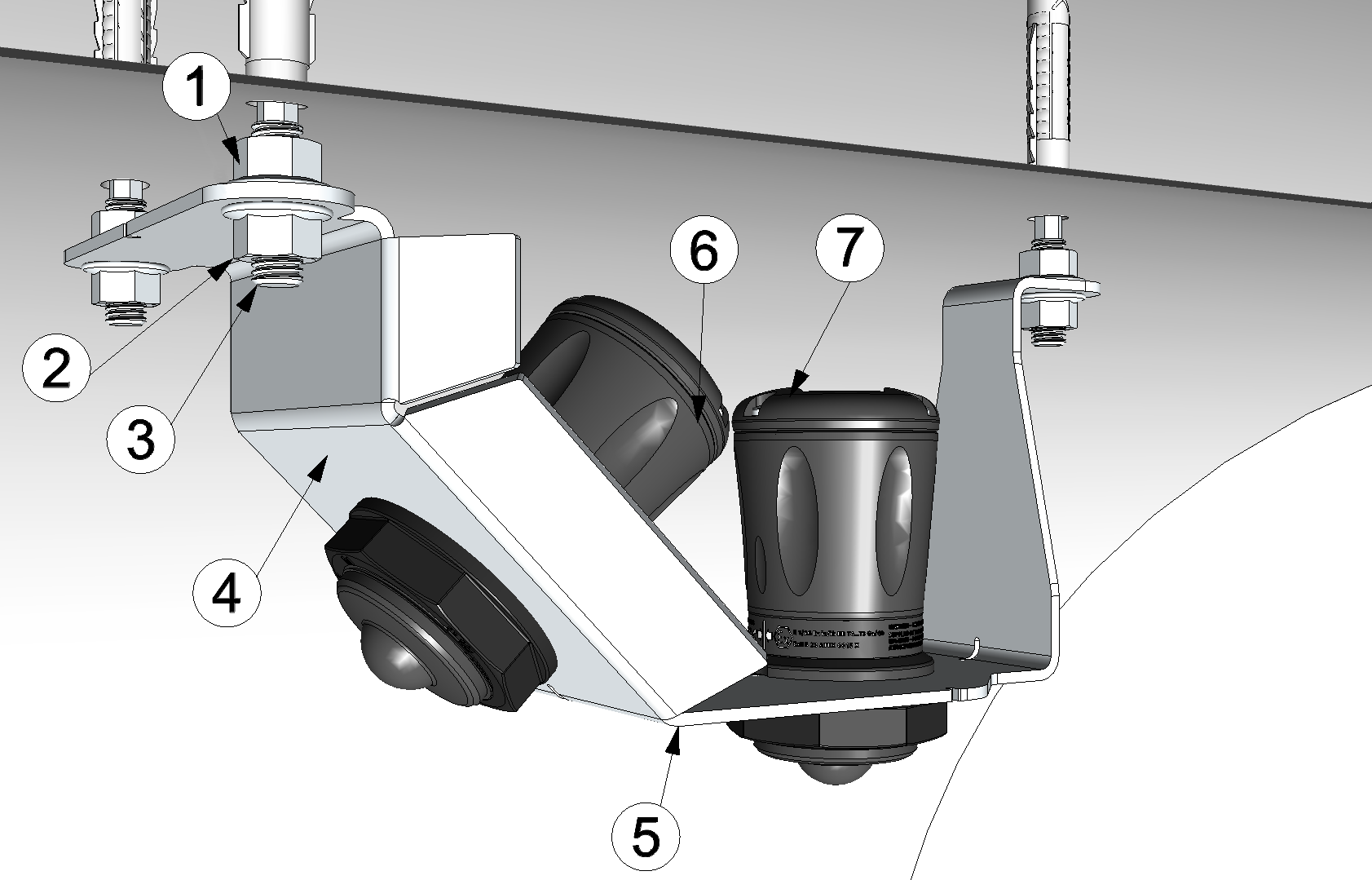

Montage an der Kanaldecke

1 Mutter zum Fixieren 5 Sensorhalter (Deckenmontage)
2 Mutter zum Justieren der Ausrichtung 6 Fließgeschwindigkeitssensor
3 Stockschraube 7 Füllstandssensor
4 Schutzschild (Teil des Sensorhalters)
  1. Bohren Sie drei Löcher mit einem Durchmesser von 12 mm und einer Tiefe von mind. 70 mm in den in Abbildung Stockschrauben in der Kanaldecke verankert angegebenen Abständen. Zur Bestimmung der Positionen für die Bohrlöcher können Sie auch den Sensorhalter an die Decke halten und die Löcher übertragen. Um den Sensorhalter dabei parallel zur Strömung und mittig über dem Gerinne auszurichten, empfiehlt es sich, einen Kreuzlinienlaser zu verwenden. Der Sensorhalter hat rund um die Aufnahme für den Füllstandssensor sowie an den Außenkanten Einfräsungen, die als Referenzpunkte für die Ausrichtung mittels Kreuzlinienlaser dienen.
    Note: Besonderes Augenmerk muss auf die parallele Ausrichtung zur Strömung gelegt werden, da eine nachträgliche Justierung der Sensorhalterung um die vertikale Achse nicht möglich ist. Falls der Kanal zeitweise vollständig gefüllt sein könnte, muss die Halterung zudem so montiert werden, dass die Strömung zuerst auf die Seite trifft, an der sich das Schutzschild befindet.
    Tip: Der Schnittpunkt der Linien, die durch die Referenzpunkte verlaufen, definiert die Position, an der der Füllstand gemessen wird. Der Punkt an dem die Fließgeschwindigkeit gemessen wird, liegt auf der Verlängerung der Längsachse. Der Abstand zwischen den Messpunkten (Füllstand und Fließgeschwindigkeit) wird durch die Montagehöhe bestimmt und kann wie weiter oben angegeben berechnet werden.

    Bestimmen der Positionen für die Bohrlöcher

    1 Sensorhalter (Deckenmontage) 3 Laserlinien des Kreuzlinienlasers
    2 Schutzschild (Teil des Sensorhalters) 4 Einfräsung (Referenzpunkt)
  2. Stecken Sie in jedes der Bohrlöcher einen der im Lieferumfang der Montagehalterung enthaltenen Dübel. Schrauben Sie anschließend die ebenfalls im Lieferumfang enthaltenen Stockschrauben in die Dübel ein.

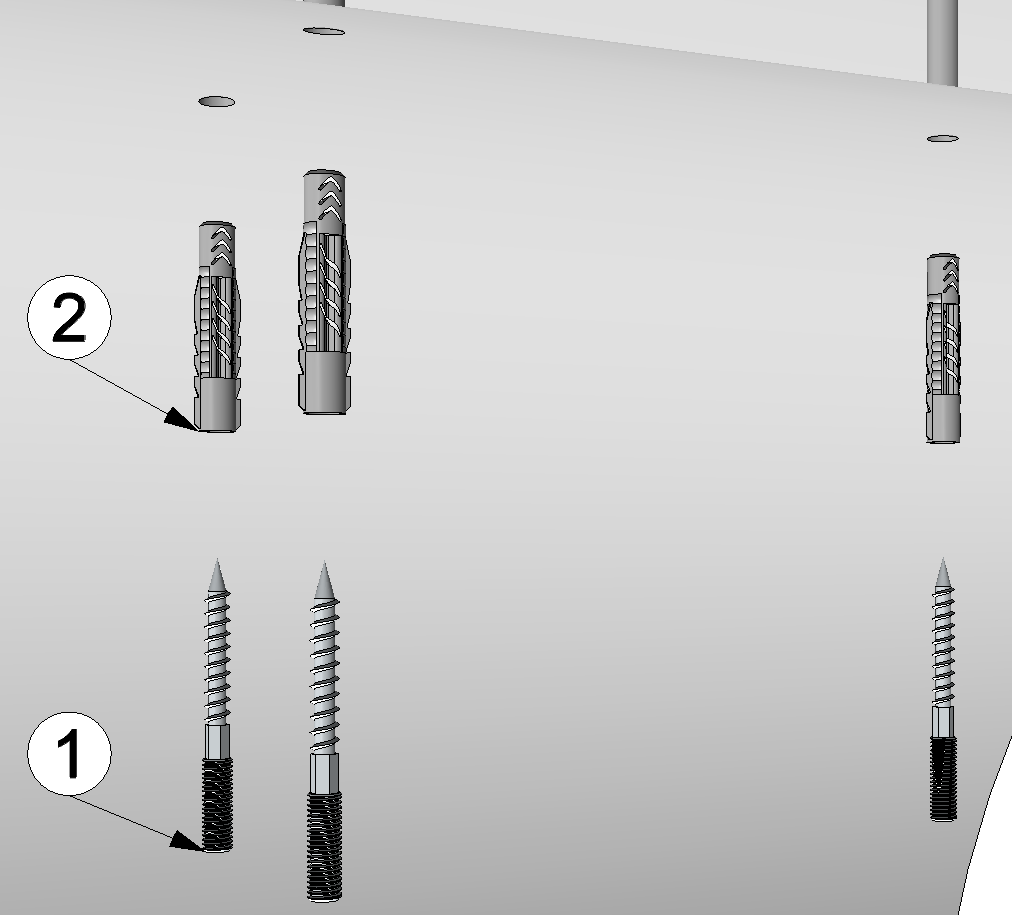

    Verankern der Stockschrauben in der Kanaldecke

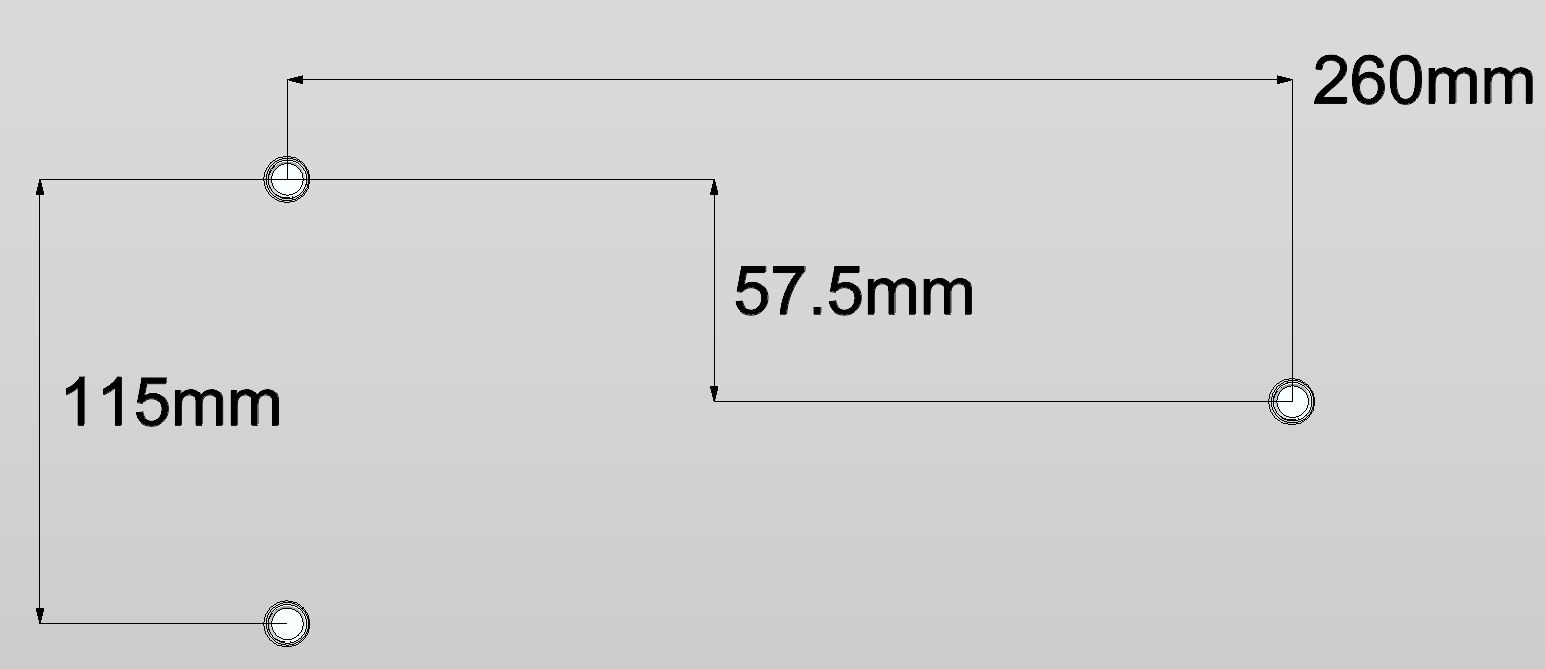

    Stockschrauben in der Kanaldecke verankert
    1 Stockschraube M10x100mm (im Lieferumfang der Montagehalterung enthalten) 2 Dübel 12x70 (im Lieferumfang der Montagehalterung enthalten)
  3. Befestigen Sie den Sensorhalter mithilfe der im Lieferumfang der Montagehalterung enthaltenen Muttern an den in der Kanaldecke verankerten Stockschrauben. Der Sensorhalter wird dabei jeweils zwischen zwei Muttern eingespannt. Diese Befestigungsmethode ermöglicht eine Justierung der Sensorhalterung in alle Raumrichtungen.

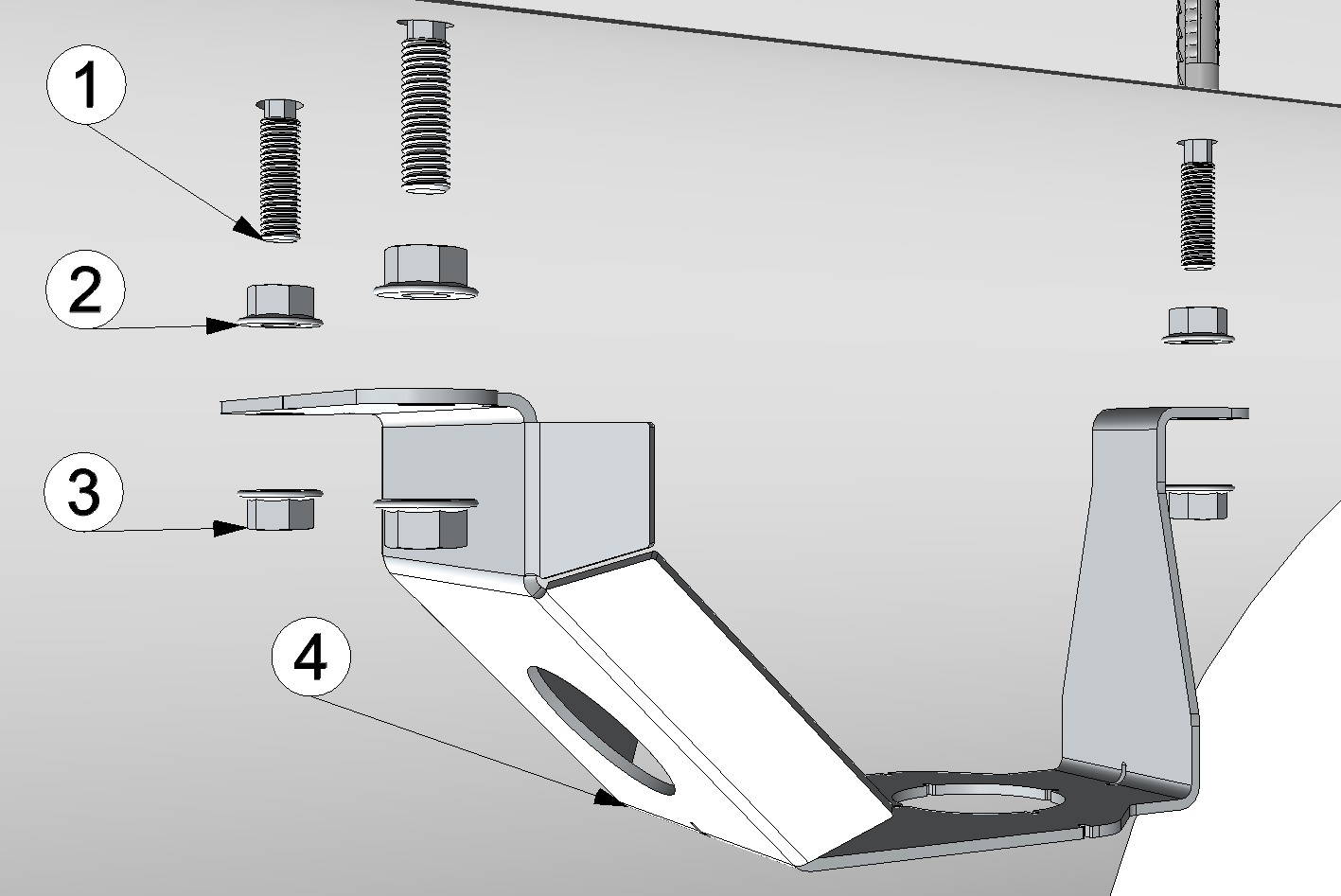

    Befestigen des Sensorhalters an den Stockschrauben

    1 Stockschraube 3 Mutter zum Fixieren M10 (im Lieferumfang der Montagehalterung enthalten)
    2 Mutter zum Justieren der Ausrichtung M10 (im Lieferumfang der Montagehalterung enthalten) 4 Sensorhalter (Deckenmontage)
  4. Setzen Sie den BLE Radar in die Aufnahme für den Füllstandsensor ein und richten Sie ihn korrekt aus. Eine detaillierte Anleitung hierzu finden Sie im Kapitel Starre Halterungen.
