Montage an einer Rohrleitungsarmatur

Note: Für eine zuverlässige Messung muss die Anschlussleitung zum PRE-PT-D30 nach der Montage über den Absperrhahn entlüftet werden.

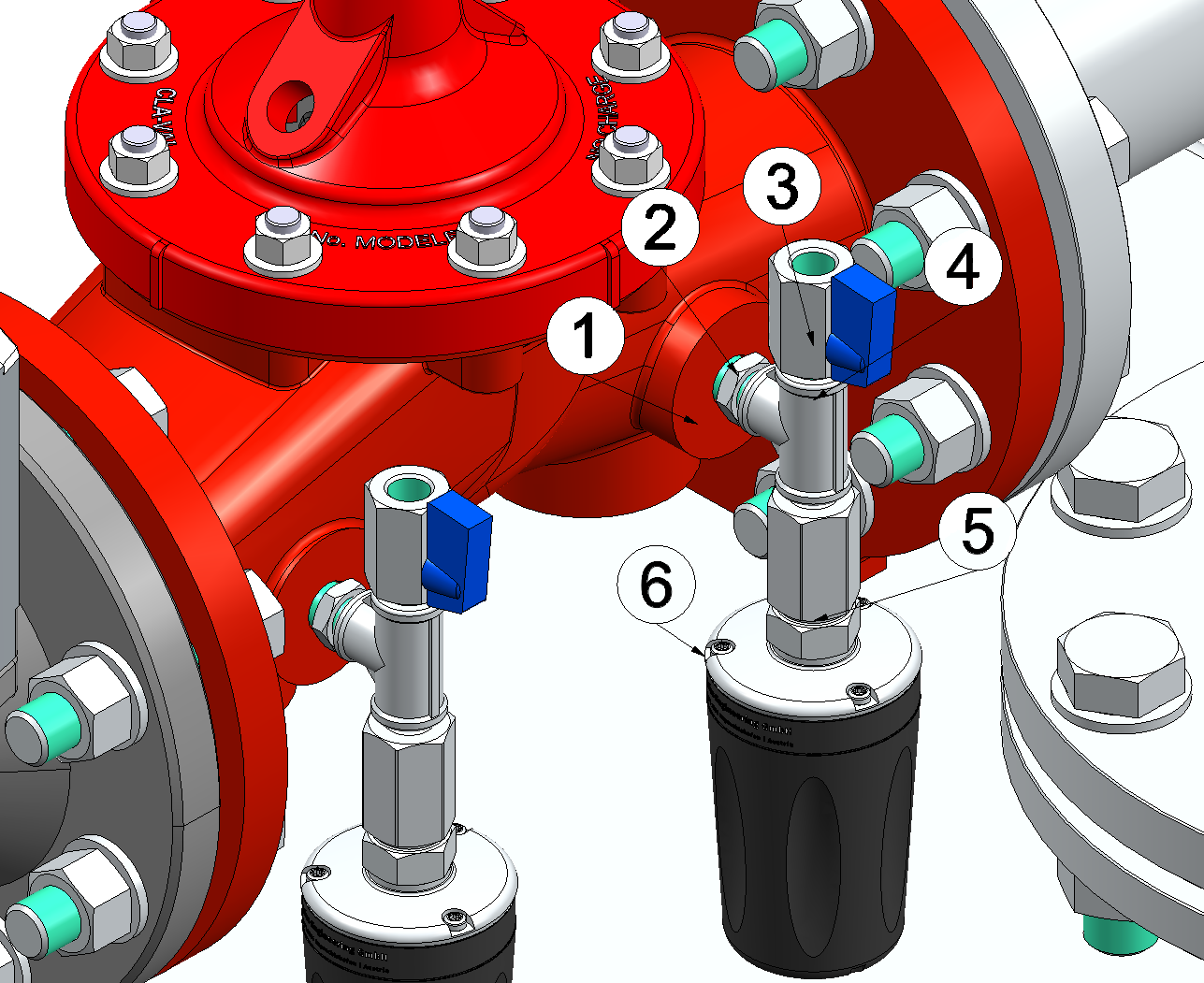

Montage an einer Rohrleitungsarmatur

1 Messanschluss der Rohrleitungsarmatur 4 T-Stück
2 Doppelnippel oder Reduziernippel 5 Prozessadapter 1)
3 Absperrhahn (zur Entlüftung) 6 PRE-PT-D30

1) Der PRE-PT-D30 ist mit einem Prozessanschluss G 1/4 male nach DIN EN ISO 1179-2 ausgestattet. Der Prozessadapter muss mit einem entsprechenden G 1/4 female Anschluss nach DIN EN ISO 1179-2 ausgeführt sein.

  1. Schrauben Sie den Doppelnippel in den Messanschluss der Rohrleitungsarmatur.
    Note: Gegebenenfalls müssen Sie beide Gewinde des Doppelnippels aufrauen und mit einem Dichtfaden umwickeln, bevor Sie ihn in den Messanschluss schrauben.

    Einschrauben des Doppelnippels

    1 Messanschluss der Rohrleitungsarmatur 2 Doppelnippel
  2. Schrauben Sie das T-Stück auf den Doppelnippel.

    Aufschrauben des T-Stücks

    1 Doppelnippel 2 T-Stück
  3. Schrauben Sie den Absperrhahn in den oberen Anschluss des T-Stücks und den Prozessadapter in den unteren Anschluss.
    Note: Gegebenenfalls müssen Sie die Gewinde des Absperrhahns und des Prozessadapters aufrauen und mit einem Dichtfaden umwickeln, bevor Sie sie in die Anschlüsse des T-Stücks schrauben.

    Absperrhahn und Prozessadapter montieren

    1 Absperrhahn 3 Prozessadapter
    2 T-Stück
  4. Schrauben Sie den PRE-PT-D30 in den Prozessadapter. Der PRE-PT-D30 verfügt über eine Dichtung, wodurch kein zusätzlicher Dichtfaden benötigt wird.

    Einschrauben des PRE-PT-D30

    1 Prozessadapter 2 PRE-PT-D30
