Wandmontage
Für die Wandmontage ist das optionale Zubehör "Wandmontageset (400443)" erforderlich.
| 1 | Lizzox Pure Flood | 4 | Beilagscheibe 8,4 (im Lieferumfang von 400443enthalten) |
| 2 | Montagelasche (im Lieferumfang von 400443 enthalten) | 5 | Sechskantschraube 8x80 SW 13 (im Lieferumfang von 400443 enthalten) |
| 3 | Linsenkopfschraube M6x12 Imbus HX4 (im Lieferumfang von 400443enthalten) |

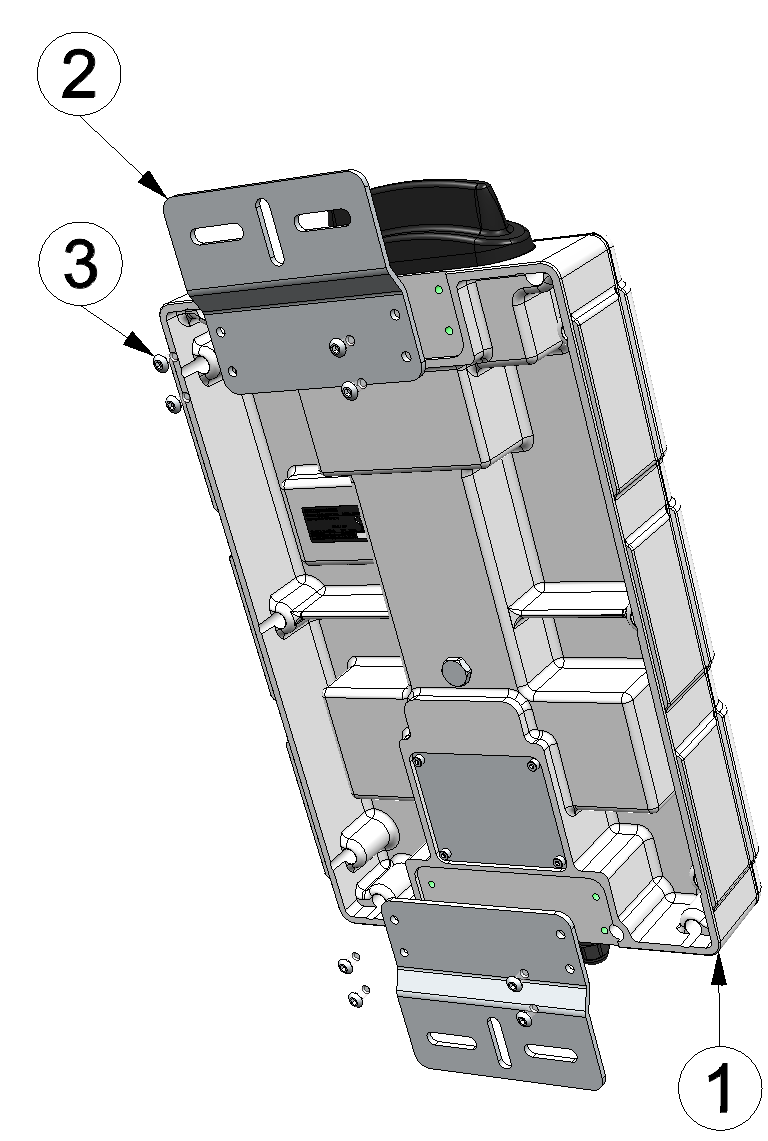

- Befestigen Sie zuerst die Montagelasche (2) mittels der im Zubehörset "Wandmontageset (400443)" enthaltenen Linsenkopfschrauben (3) am Lizzox Pure Flood (siehe Wandmontage Schritt 1).
- Bohren Sie die Löcher für die Montage.

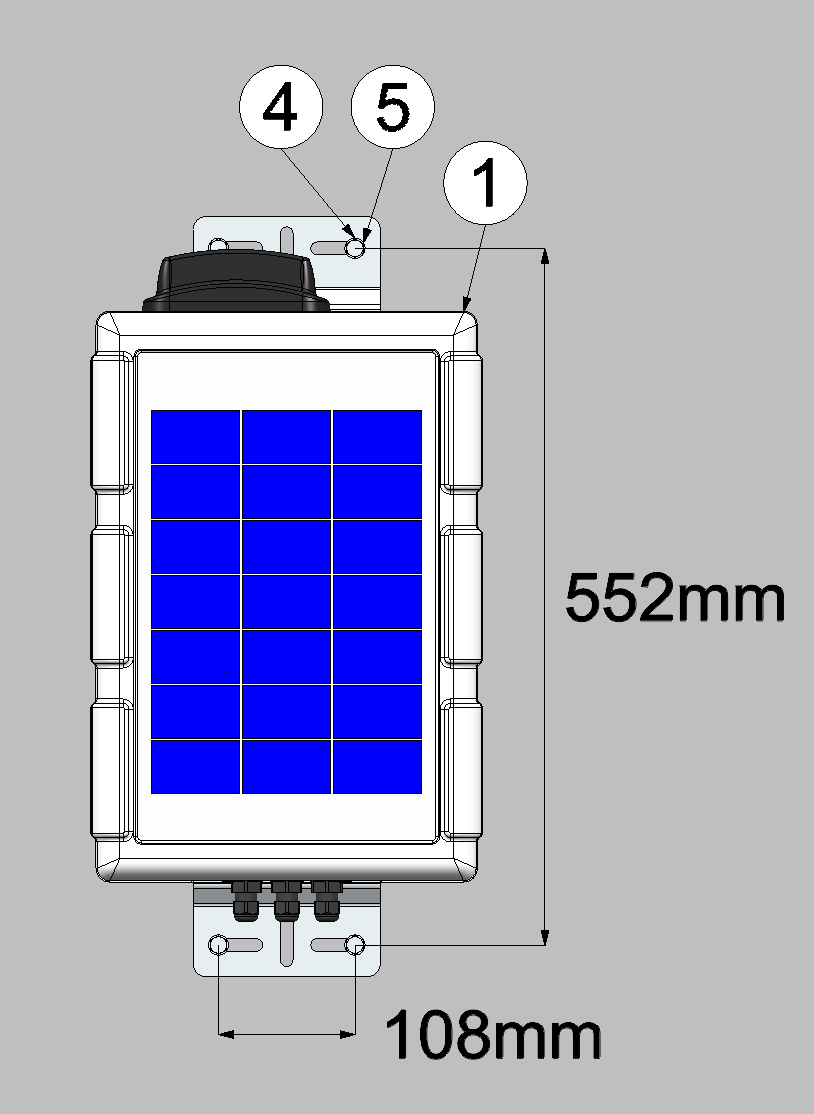

Wenn Sie die im Zubehörset enthaltenen Sechskantschrauben (5) für die Befestigung der Montagelasche (2) an der Wand verwenden wollen, bohren Sie vier Löcher mit 12 mm Durchmesser und mindestens 80 mm Tiefe, entsprechend der Bemaßung der Abbildung Wandmontage Schritt 2.Wollen Sie eigene Befestigungsschrauben verwenden, richten Sie sich nach den Langlöchern in der Montagelasche (2), um die Position der Löcher fest zu legen. Die Durchmesser richten sich dann nach den verwendeten Schrauben und eventuell erforderlichen Dübeln.
- Befestigen Sie den Lizzox Pure Flood
an der Wand.
Wollen Sie die im Zubehörset enthaltenen Sechskantschrauben (5) verwenden, stecken Sie zuerst in jedes der vier gebohrten Löcher einen der ebenfalls im Zubehörset enthaltenen Dübel, bevor Sie das Lizzox Pure Flood mit montierter Montagelasche (2) an die Wand schrauben (siehe Wandmontage Schritt 2).Verwenden Sie eigene Schrauben, stecken Sie ebenfalls zuerst die Dübel in die Löcher bevor Sie das Lizzox Pure Flood mit montierter Montagelasche (2) an die Wand schrauben (siehe Wandmontage Schritt 2).
