Montage an einer Brücke
Note: Holen Sie vor der Montage an öffentlichen Einrichtungen wie z.B. Brücken die
Genehmigung der zuständigen Behörde ein.
Für die Montage an einer Brücke ist das optionale Zubehör "Konsolenhalterung (400444)" erforderlich.
| 1 | Haltewinkel für Lizzox Pure Flood (im Lieferumfang von 400444enthalten) | 4 | Innensechskantschraube M4x10 (im Lieferumfang von 400444enthalten) |
| 2 | Seitenblende (im Lieferumfang von 400444enthalten) | 5 | Linsenkopfschraube M6x12 Imbus HX4 (im Lieferumfang von 400444enthalten) |
| 3 | Beilagscheibe 4,3 (im Lieferumfang von 400444enthalten) | 6 | Lizzox Pure Flood |
| 1 | Haltewinkel mit montiertem Lizzox Pure Flood (im Lieferumfang von 400444enthalten) | 4 | Beilagscheibe 6,4 (im Lieferumfang von 400444enthalten) |
| 2 | Konsolenhalterung (im Lieferumfang von 400444enthalten) | 5 | Sechskantmutter M6 (im Lieferumfang von 400444enthalten) |
| 3 | Flachrundschraube M6x16 (im Lieferumfang von 400444enthalten) |
| 1 | Seitenblende (im Lieferumfang von 400444enthalten) | 4 | Ankerstange M10x130 (im Lieferumfang von 400444enthalten) |
| 2 | Innensechskantschraube M4x10 (im Lieferumfang von 400444enthalten) | 5 | Sechskantmutter M10 (im Lieferumfang von 400444enthalten) |
| 3 | Beilagscheibe 4,3 (im Lieferumfang von 400444enthalten) |

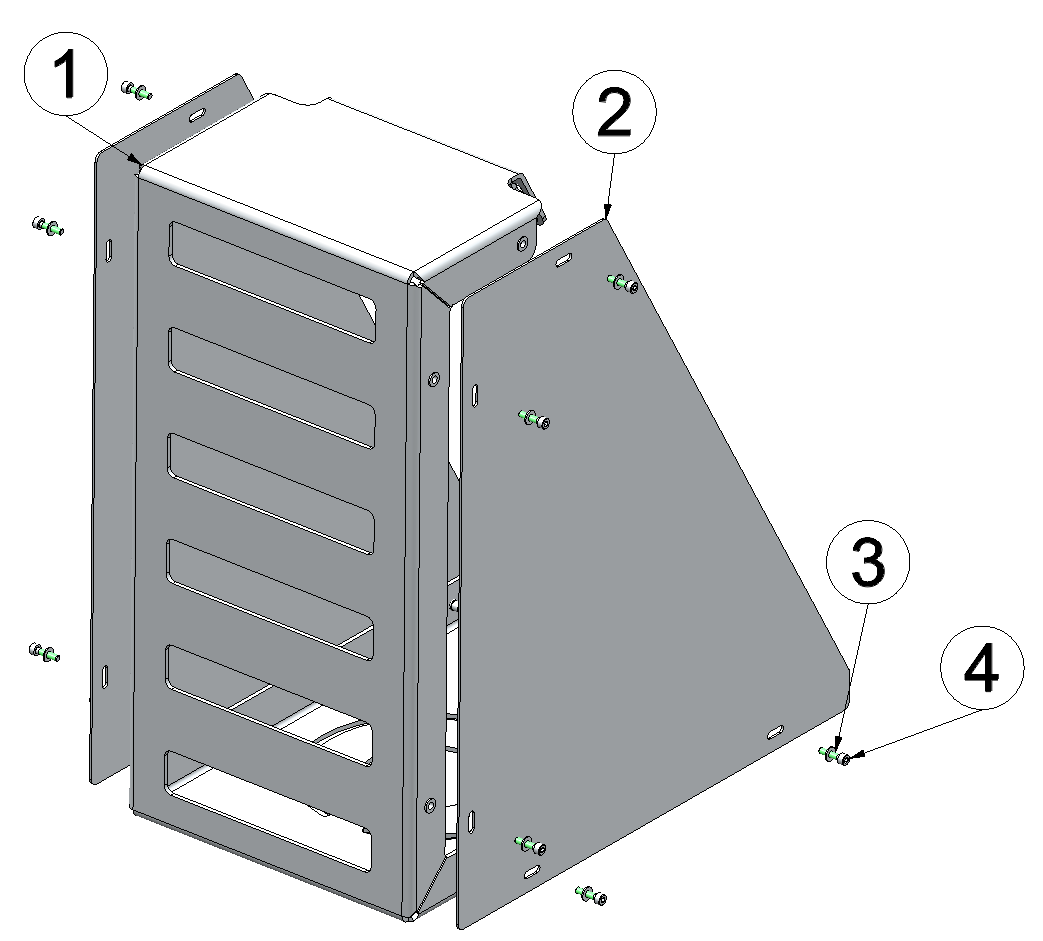

- Bei der Auslieferung des Montagesets "Konsolenhalterung (400444)" sind die Seitenblenden am Haltewinkel für das Lizzox Pure Flood montiert. Lösen Sie die M4 Innensechskantschrauben, um die Seitenblenden zu entfernen (siehe Montage an einer Brücke Schritt 1).

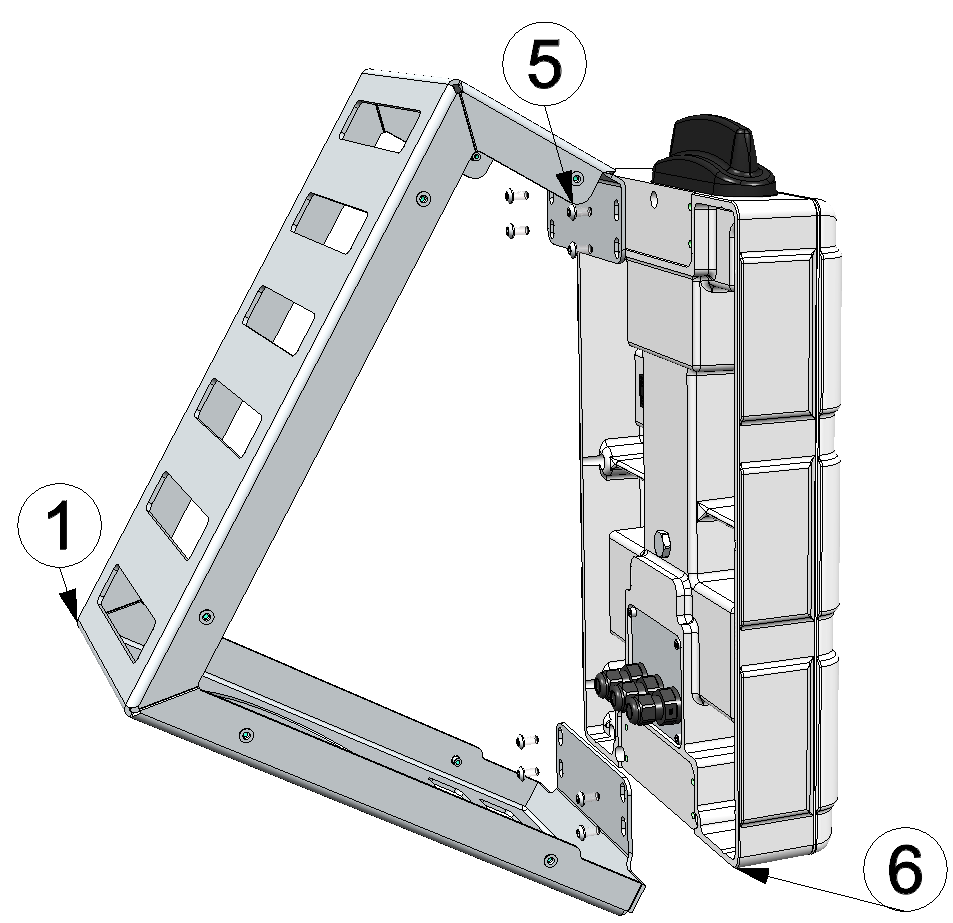

- Befestigen Sie danach den Haltewinkel mittels der im Zubehörset enthaltenen Linsenkopfschraube M6x12 am Lizzox Pure Flood (siehe Montage an einer Brücke Schritt 2).
- Platzieren Sie den Haltewinkel mit montiertem Lizzox Pure Flood auf der Konsolenhalterung.
- Verbinden Sie den Haltewinkel mit montiertem Lizzox Pure Flood
mit der Konsolenhalterung. Verwenden Sie dazu die im Zubehörset enthaltenen

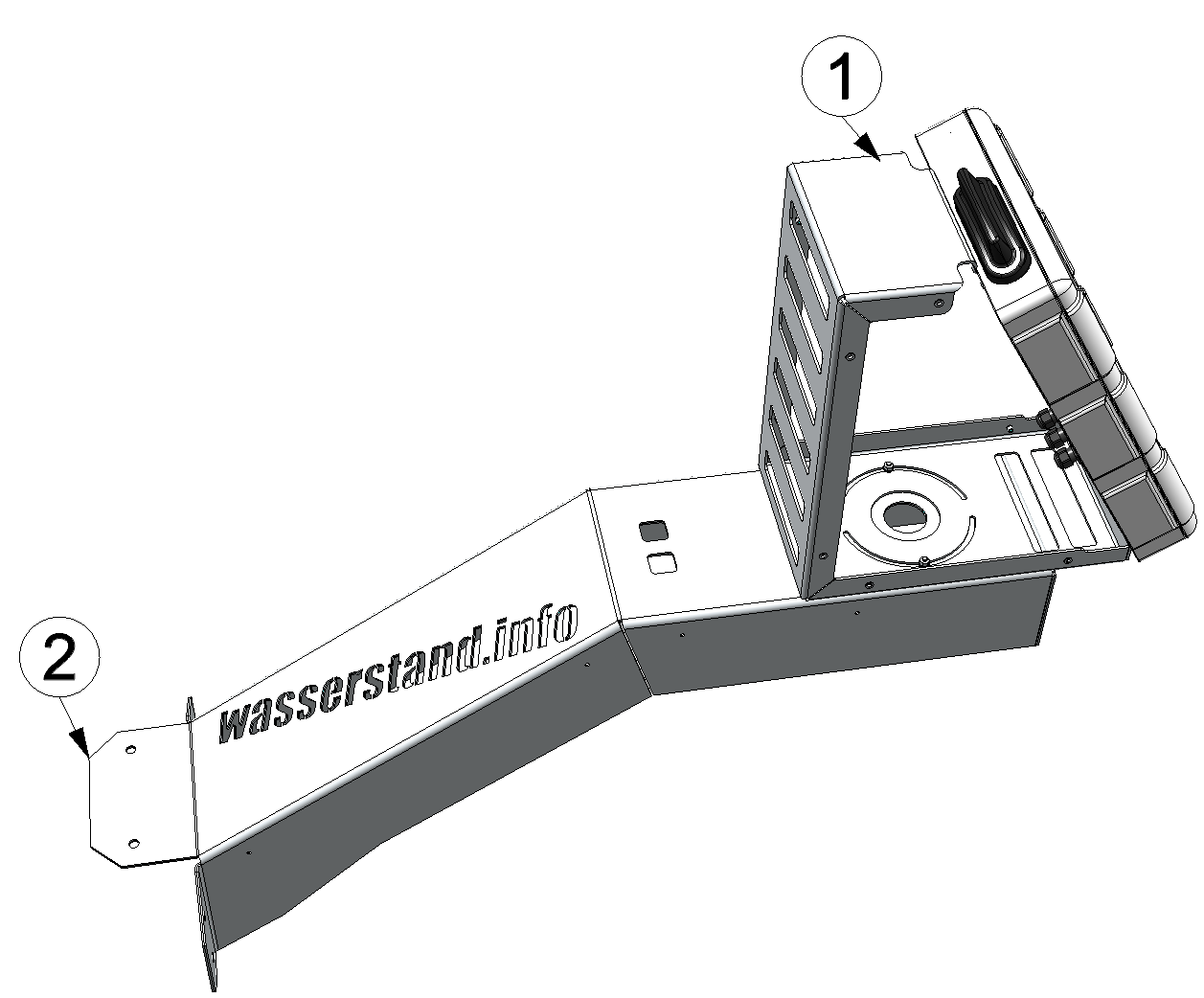

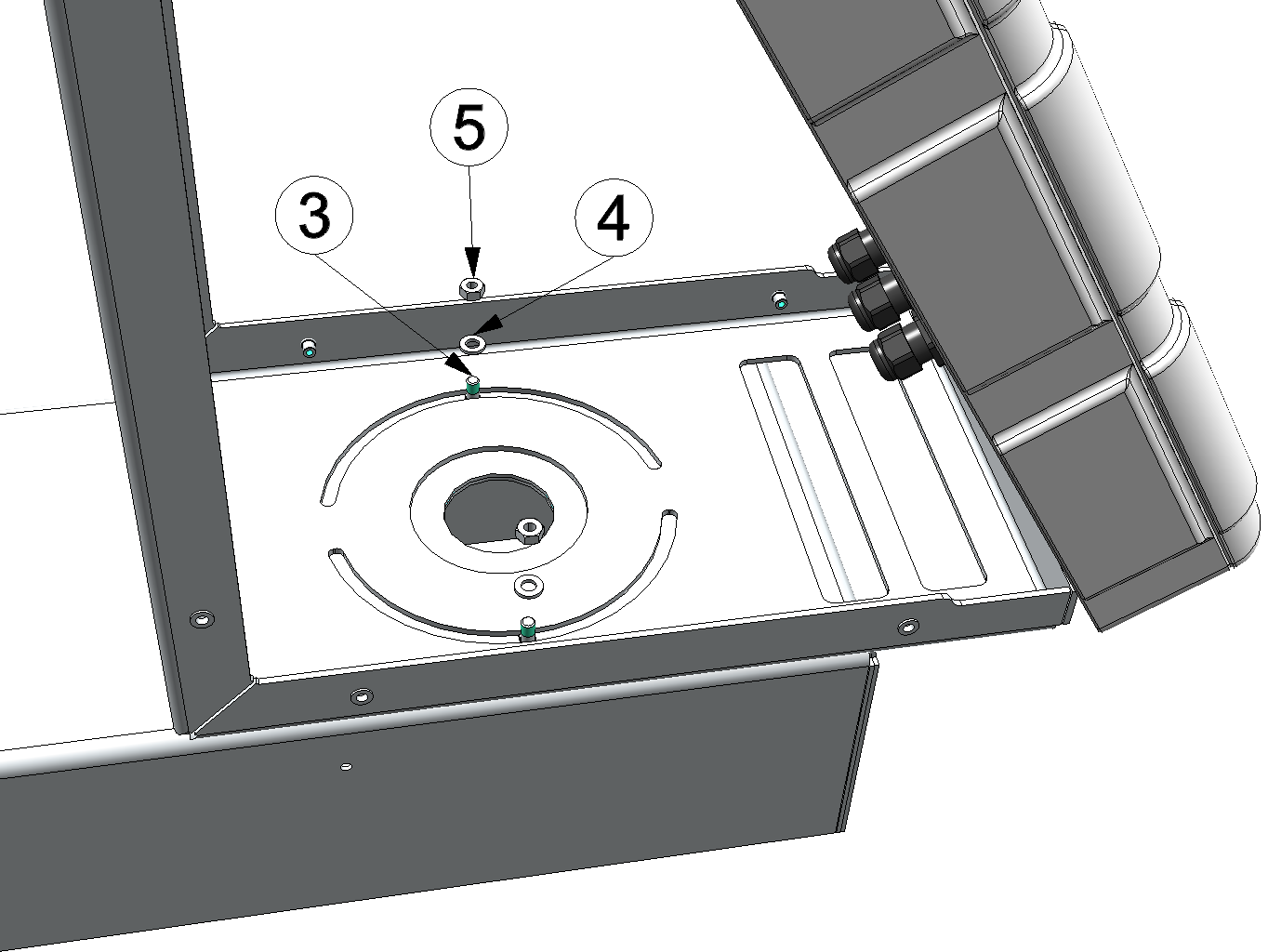

Flachrundschrauben M6x16, Beilagscheiben 6,4 und Sechskantmuttern M6 (siehe Montage an einer Brücke
Schritt 3 und Montage an einer Brücke
Schritt 4).
Note: Achten Sie bei der Montage des Haltewinkels an der Konsolenhalterung darauf, dass das PV-Modul, wenn die Konsolenhalterung an der Brücke moniert ist, nach Süden ausgerichtet ist.

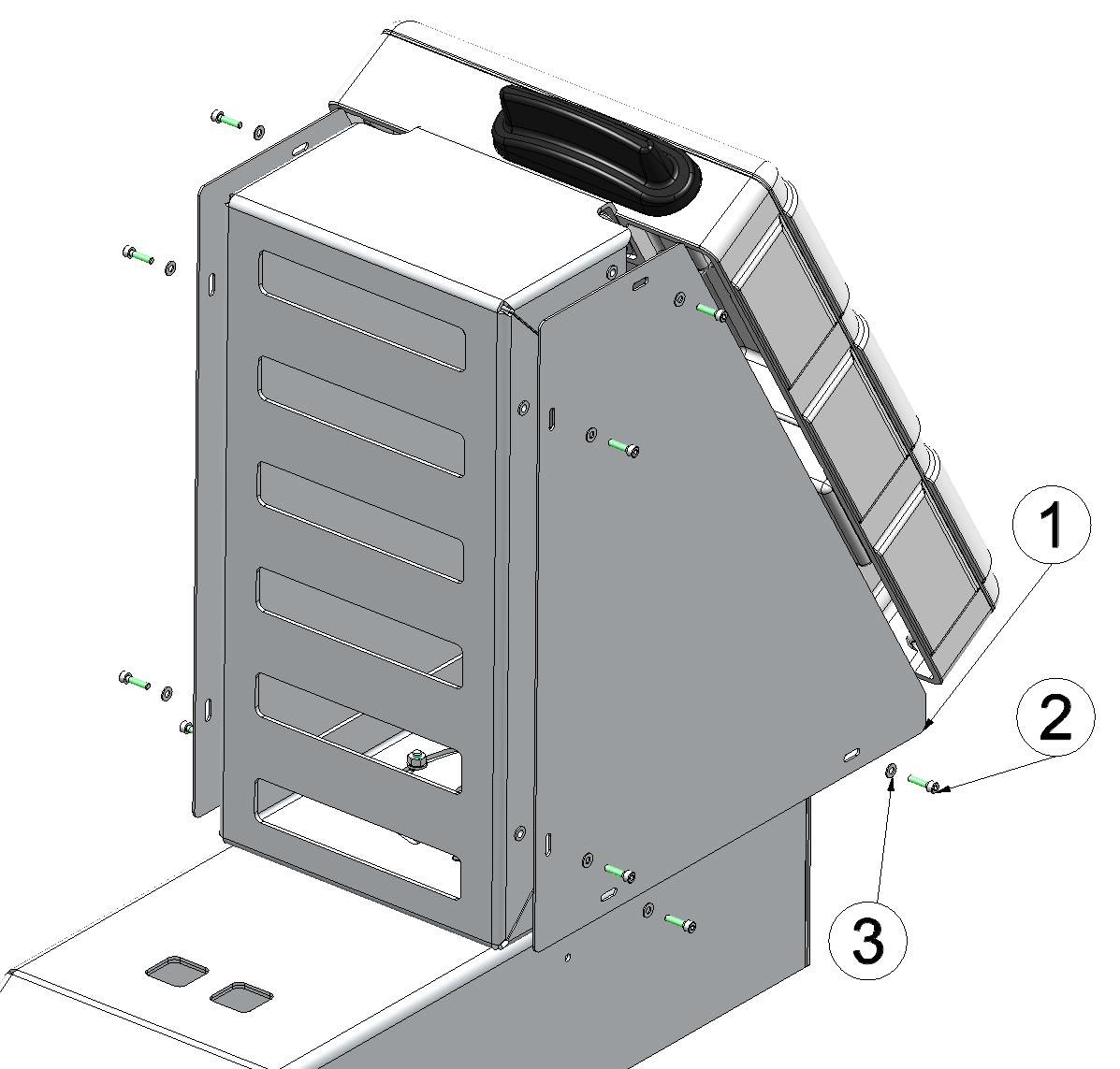

- Sowohl der Haltewinkel als auch die Konsolenhalterung besitzen eine Öffnung, für die Aufnahme eines Ultraschall- oder Radarsensors (siehe Montage an einer Brücke Schritt 4). Falls Sie einen entsprechenden Sensor verwenden möchten, setzten Sie diesen in die Öffnung ein, bevor Sie die Seitenblenden wieder montieren (siehe Montage an einer Brücke Schritt 5).
- Montage der Konsolenhalterung an der Brücke:
Note: Die Konsolenhalterung besitzt zwei Öffnungen (siehe Montage an einer Brücke Schritt 3), damit sie während der Montage an der Brücke mittels eines Spanngurtes in Position gehalten werden kann. Abhängig von den örtlichen Gegebenheiten kann es vorteilhaft sein, die Konsolenhalterung zuerst an der Brücke zu montieren, bevor der Haltewinkel an der Konsolenhalterung befestigt wird. D. h. vor dem Ausführen von Schritt 3.
- Bringen Sie die Konsolenhalterung in Position.
- Bohren Sie die 6 Löcher mit 12mm Durchmesser für die Ankerstangen.
- Reinigen Sie die Bohrlöcher.
- Stecken Sie die im Zubehörset enthaltenen Reaktionsanker in die Bohrlöcher.
- Setzen Sie die Ankerstangen schlagend-drehend (Schlagbohrmaschine oder Bohrhammer) ein bis die Flüssigkeit des Reaktionsankers an den Rändern des Bohrlochs leicht austritt.
- Warten Sie die Aushärtezeit ab

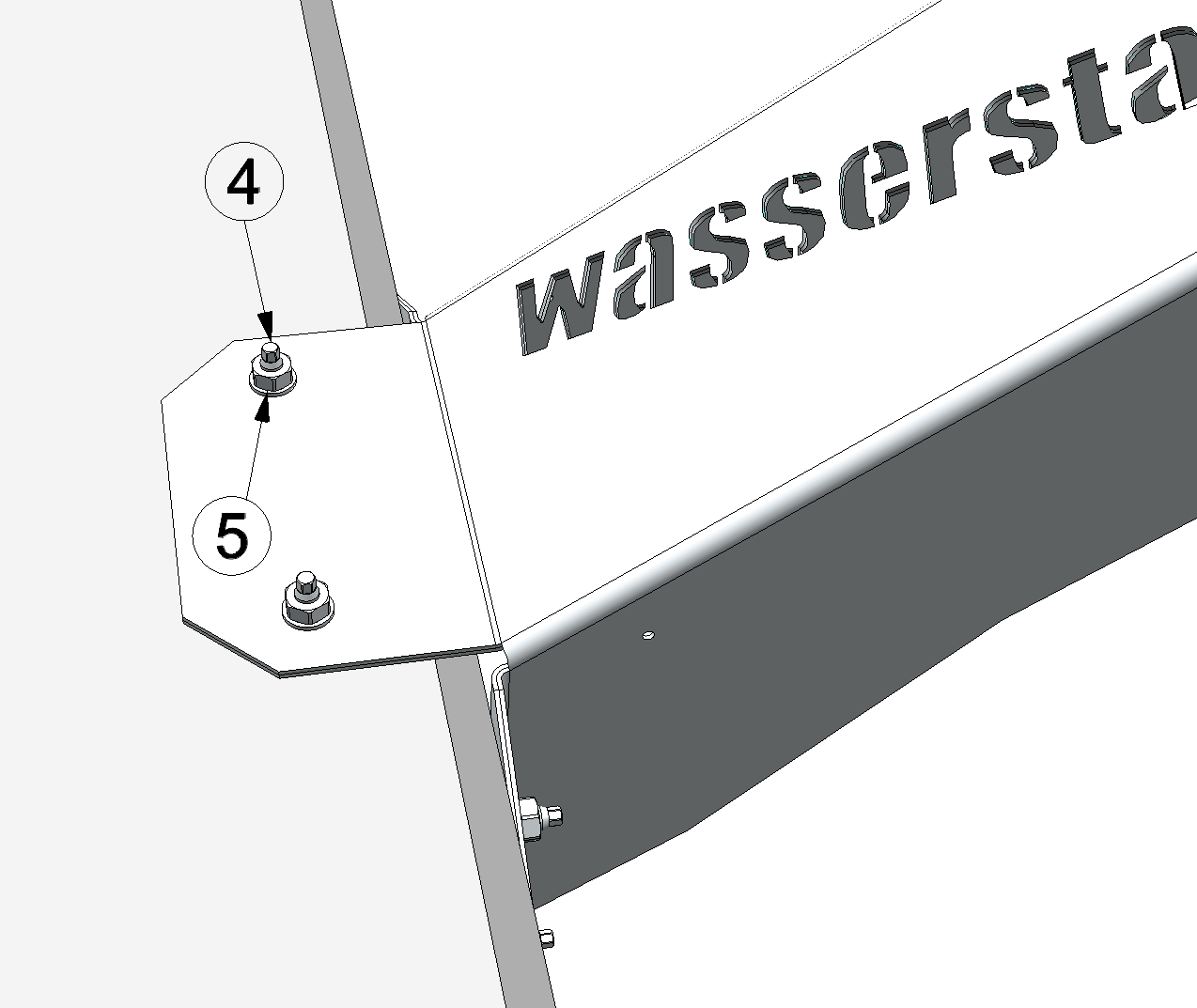

Temperatur im Verankerungsgrund Aushärtezeit - 5°C...0°C 240 min. 0°C...+10°C 45 min. +10°C...+20°C 20 min. >= +20°C 10 min. Note: Im nassen Beton sind die Aushärtezeiten zu verdoppeln! Stehendes Wasser ist aus dem Bohrloch zu entfernen. - Befestigen Sie die Konsolenhalterung mit den M10 Sechskantmuttern (siehe Montage an einer Brücke Schritt 6).
