Anschluss der Sensoren

Important:
  • Achten Sie auf eine sachgemäße Montage!
  • Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
  • Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
  • Verlegen Sie alle Daten- und Stromkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine scharfen Krümmungen aufweisen!
  • Die Länge von Daten- und Stromkabel darf 30 m nicht überschreiten!
  • Der Lizzox Pure Flood darf nicht mit geöffneten Klemmraumdeckeln im Feld betrieben werden!
  • Um die Dichtheit des Gehäuses zu gewährleisten, darf jede der 3 Kabelverschraubungen nur ein einziges Kabel aufnehmen!

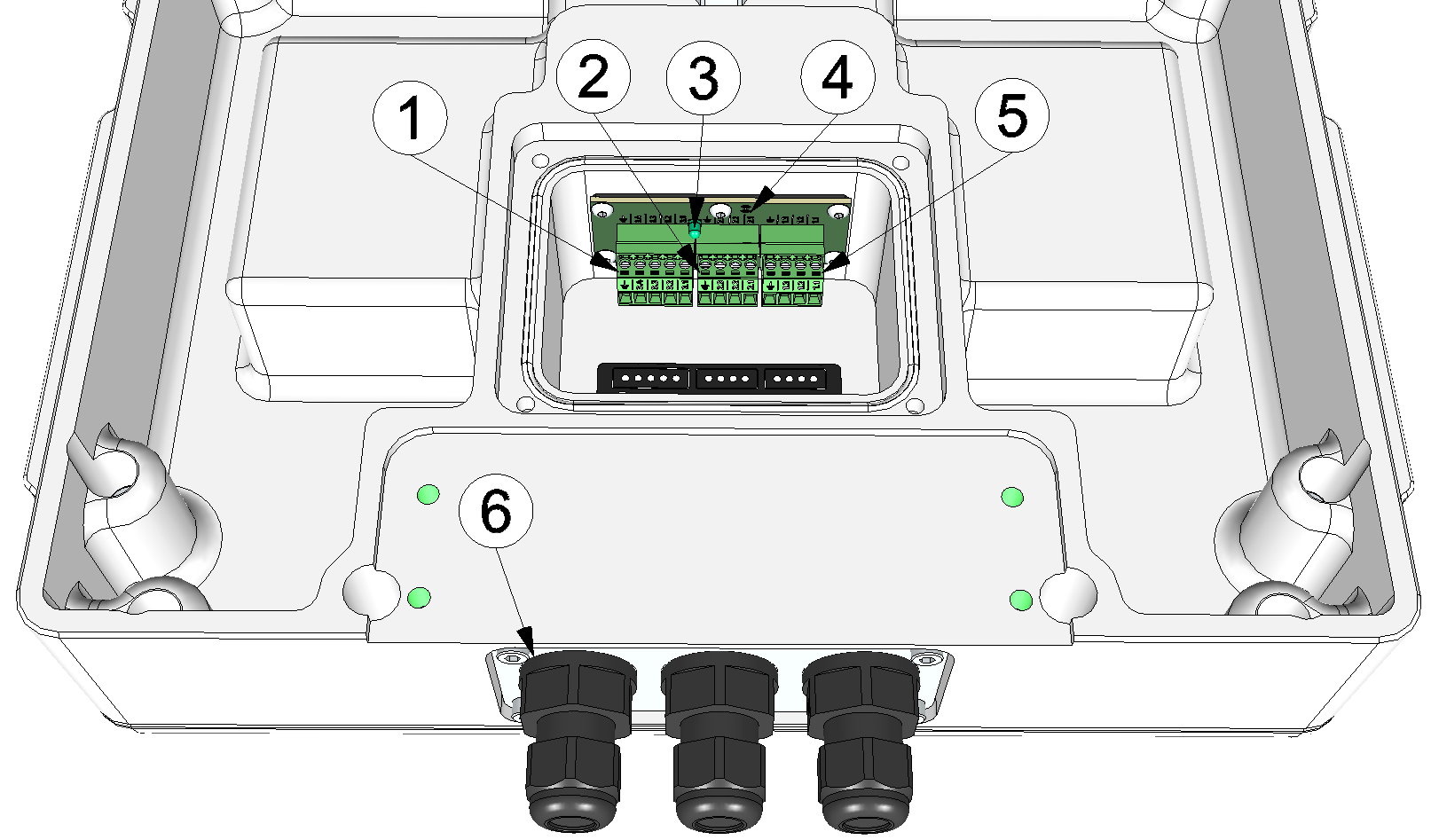

Anschluss der Sensoren (dargestellte Option: Kabelverschraubungen an der Unterseite)

1 Klemmleiste RS485 4 Magnetschalter
2 Klemmleiste UI 2 5 Klemmleiste UI 1
3 Status-LED 6 Kabelverschraubung (5 -10 mm Kabeldurchmesser)

Anschlussschema

Belegung der Klemmleiste RS485
Cable Shield Schirmung des Sensorkabels
3.4 RS485 B- RS485 B (invertierte Leitung)
3.3 GND Masse
3.2 VOUT schaltbare und einstellbare Sensorversorgung (5...24 V )
3.1 RS485 A+ RS485 A (nicht invertierte Leitung)

Belegung der Klemmleiste UI 2
  Cable Shield Schirmung des Sensorkabels
2.3 GND Masse
2.2 VOUT schaltbare und einstellbare Sensorversorgung (5...24 V )
2.1 UI 2 Universaleingang 2

Belegung der Klemmleiste UI 1
  Cable Shield Schirmung des Sensorkabels
1.3 GND Masse
1.2 VOUT schaltbare und einstellbare Sensorversorgung (5...24 V )
1.1 UI 1 Universaleingang 1

  1. Entfernen Sie die vier Schrauben, die den rückseitigen Klemmraumdeckel sichern. Öffnen Sie nun das Lizzox Pure Flood .
    Important: Bei widrigen Wetterbedingungen mit Niederschlag oder bei Aufenthaltsorten mit Wassereintritt von oben ist das Gerät bei geöffnetem Klemmraumdeckel in geeigneter Weise gegen das Eindringen von Feuchtigkeit zu schützen.
  2. Verbinden Sie nun Ihre Sensoren mit den Universaleingängen und der RS485-Schnitttstelle.
    Important: Um die Dichtheit des Gehäuses nicht zu gefährden, dürfen Sie nur je ein einziges Kabel durch die Kabelverschraubungen fädeln.
    Tip: Für die Anbindung von Sensoren an die RS485-Schnittstelle gilt: Verwenden Sie ein verdrilltes und geschirmtes Kabel, um Einflüsse durch elektromagnetische Störungen aus der Umgebung zu reduzieren. Die Gesamtlänge der Leitungen zur Anbindung der Modbus-Server darf 30 m nicht überschreiten. Es empfiehlt sich, ein mehradriges Kabel zu verwenden, in dem Daten- und Versorgungsleitungen gemeinsam geführt werden können. Bei der Anbindung mehrerer Modbus-Server ist ausschließlich eine Bus-Struktur zulässig. Stichleitungen sowie Stern- oder Baum-Strukturen sind nicht zulässig.
  3. Ziehen Sie die Kabelverschraubungen an, um die Kabel zu fixieren.
  4. Versehen Sie alle nicht benötigten Kabelverschraubungen mit Blindstopfen.
    Important: Alle nicht verwendeten Kabelverschraubungen des Lizzox Pure Flood müssen mit Hilfe der mitgelieferten Blindstopfen wasserdicht verschlossen werden. Andernfalls ist der Schutzgrad des gesamten Geräts nicht gewährleistet und die Gewährleistung des Herstellers erlischt.
  5. Vergewissern Sie sich, dass in der Titelleiste des Konfigurationsabschnitts "Messsystem" der Site, die mit dem Gerät verknüpften ist, die Einstellung "Aktiv" ausgewählt ist (siehe Messsystem).
  6. Lösen Sie mittels Magnetschalter einen Verbindungsaufbau aus (siehe Magnetschalter). Daraufhin sollte die Status-LED zu flackern beginnen (siehe Status-LED), um den Verbindungsaufbau zu signalisieren.
    Tip: Wenn sich der Lizzox Pure Flood im Modus "Deaktiviert" befindet, wechselt er in den Aktiv-Modus, sobald die Verbindung zum myDatanet-Server hergestellt wurde, und nimmt den Betrieb gemäß der Konfiguration auf.
    7. Der folgende Schritt ist nicht zwingend erforderlich:
  7. Überprüfen Sie, ob die Verbindung zum myDatanet-Server korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
  8. Schließen Sie den rückseitigen Klemmraumdeckel. Ziehen Sie die 4 Schrauben am besten über Kreuz (Drehmoment: 0,5 Nm) an, damit der Klemmraumdeckel gleichmäßig aufliegt.
    Important: Überzeugen Sie sich vor Schließen des Klemmraumdeckels von der Unversehrtheit und Sauberkeit der Dichtung. Fremdkörper und/oder Verschmutzungen sind zu entfernen. Durch undichte oder defekte Dichtungen hervorgerufene Geräteschäden entfallen aus der Haftung des Herstellers.
  9. Kontrollieren Sie, ob der Klemmraumdeckel an allen Seiten korrekt aufliegt und keine Fremdkörper zwischen Gehäuse und Klemmraumdeckel eingeklemmt wurden.
    Important: Schäden, die durch nicht korrekt geschlossene Klemmraumdeckel hervorgerufen werden, entfallen aus der Haftung des Herstellers.
