Eingabemaske der "Geführten Inbetriebnahme"

Diese Eingabemaske wird über das Symbol mit den 3 Sternen geöffnet, welches sich rechts in der Titelleiste  des  Konfigurationsabschnitts "Messsystem" der Site befindet.

Für die geführte Inbetriebnahme wird eine aktive Verbindung zwischen dem Jellox Node und dem myDatanet-Server benötigt. Die Eingabemaske fordert Sie daher zunächst auf, eine Übertragung durch Betätigen des Magnetschalters für mindestens 3 sec auszulösen (siehe Magnetschalter), bevor die Liste der zu konfigurierenden Komponenten angezeigt wird. Sollte ein Update für die Firmware oder die IoT Applikation erforderlich sein, wird dies unmittelbar nach dem Herstellen der Verbindung durchgeführt. Die Eingabemaske zeigt in diesem Fall einen entsprechenden Hinweis an, bis das Update abgeschlossen ist. Erst danach wird die Liste der zu konfigurierenden Komponenten angezeigt. Diese Liste enthält einen Eintrag für das Messsystemund einen Eintrag für jedes mit einem Messkanal verknüpfte abgesetzte Sensormodul.

Wurde die geführte Inbetriebnahme gestartet und die Verbindung hergestellt, bleibt der Jellox Node für 10 min. mit dem myDatanet-Server verbunden. Nach Ablauf des Timeouts oder beim Abschließen der Inbetriebnahme wird die Online-Verbindung zwischen dem Jellox Analog und dem myDatanet-Server getrennt.

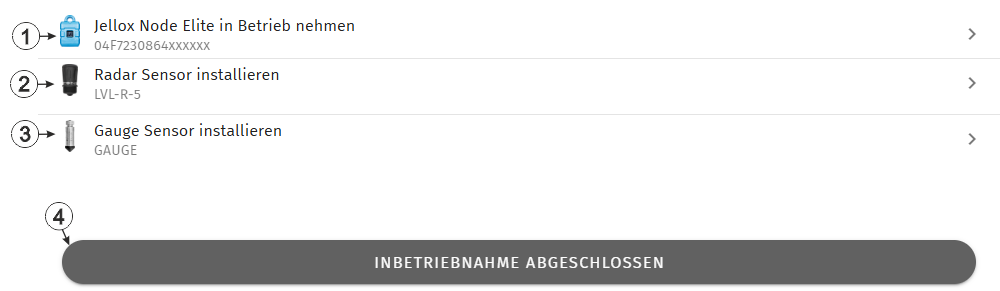

Liste der zu konfigurierenden Komponenten

1 öffnet den Wizard zur grundlegenden Konfiguration des Messsystems
2 öffnet den Wizard zur Konfiguration eines abgesetzten Sensormoduls vom Typ LVL-R-5
3 öffnet den Wizard zur Konfiguration eines abgesetzten Sensormoduls vom Typ Gauge
4 öffnet den Wizard zum Abschließen der Inbetriebnahme

Empfohlene Vorgehensweise

Note: Sie müssen nicht jede Komponente sofort konfigurieren. Wenn Sie beispielsweise ein abgesetztes Sensormodul vom Typ LVL-R-5 momentan nicht verwenden wollen, können Sie es später über das Eingabefenster "Abgesetztes Sensormodul vom Typ LVL-R-5" (siehe Abgesetztes Sensormodul vom Typ LVL-R-5) konfigurieren oder die geführte Inbetriebnahme erneut aufrufen.

  1. Öffnen Sie nacheinander die Wizards zur Konfiguration der einzelnen Komponenten.
  2. Folgen Sie den Anweisungen der Wizards.

    Beim Klicken auf "Weiter" werden die im aktuellen Schritt getätigten Eingaben sofort gespeichert.

  3. Öffnen Sie den Wizard zum Abschließen der Inbetriebnahme.
