Wandmontage

Für die Wandmontage sind folgende optionale Zubehörsets erforderlich:

  • 1 x Wandhalterung für Gerät mit Schutzpanzer (400109)
  • 1 x Multiband Stabantenne mit Anschlusskabel 250mm (400110)

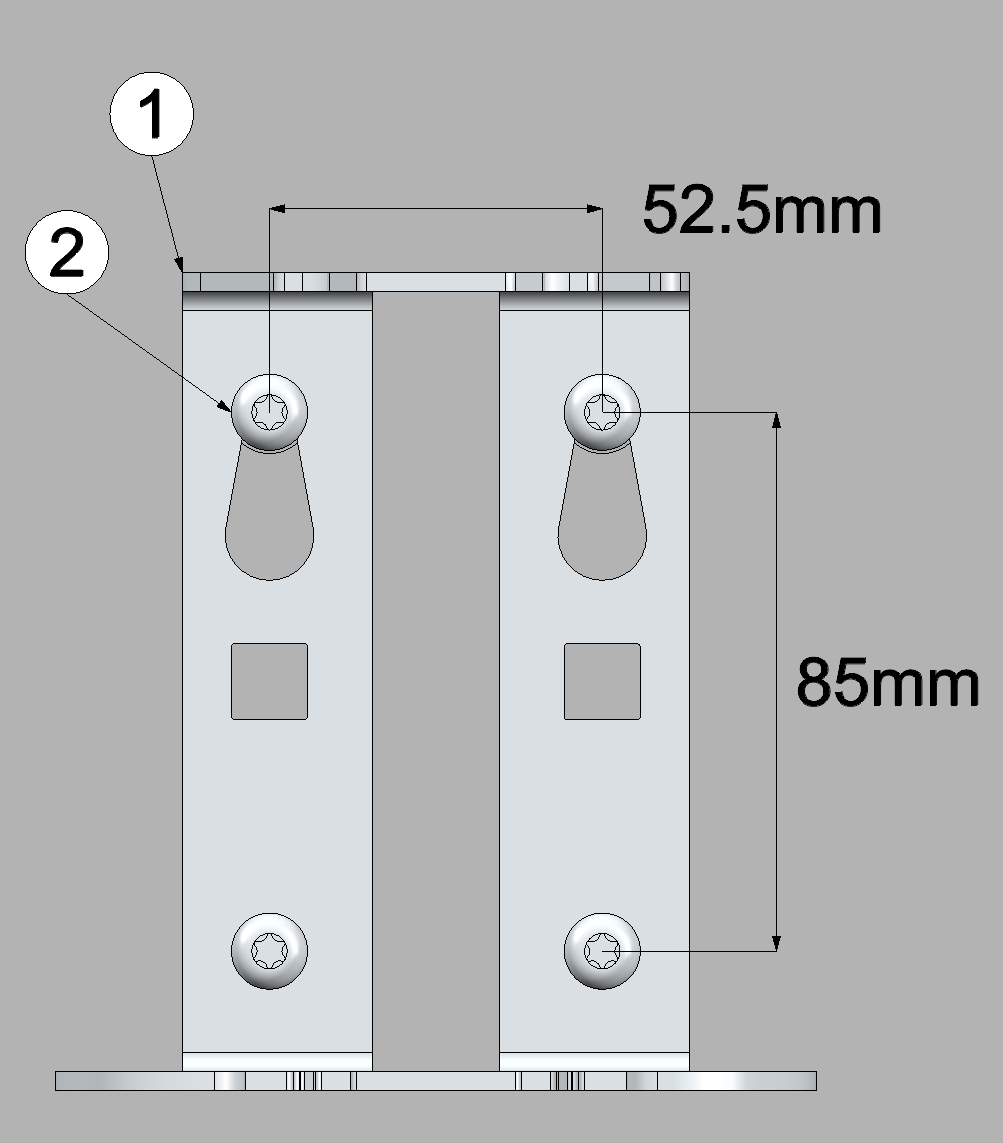

Wandmontage Schritt 1

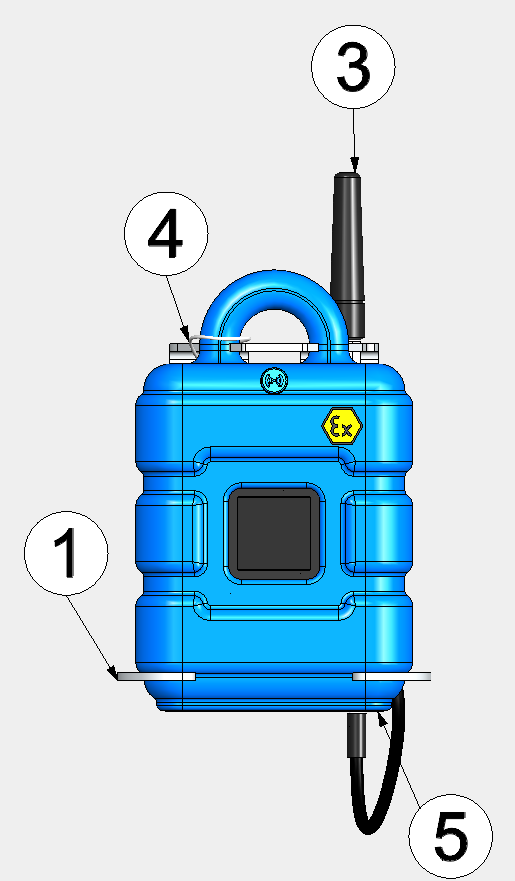

Wandmontage Schritt 2
1 Haltebügel (im Lieferumfang von 400109 enthalten)
2 Linsenkopfschraube mit Blechschraubengewinde ST6,3x60 Torx 30 (im Lieferumfang von 400109 enthalten)
3 Multiband Stabantenne mit Anschlusskabel 250mm (400110)
4 Plombe zum Erkennen von Manipulationen (optional)
5 Jellox Node

  1. Bohren Sie vier Löcher mit 10 mm Durchmesser und mindestens 60 mm Tiefe entsprechend der Bemaßung in Abbildung Wandmontage Schritt 1 für die im Lieferumfang des Montagesets enthaltenen Dübel (10x50).
  2. Stecken Sie zuerst in jedes der gebohrten Löcher einen der im Montageset enthaltenen Dübel, bevor Sie den Haltebügel (1) an die Wand schrauben.
  3. Verbinden Sie den Stecker der Multiband Stabantenne mit Anschlusskabel 250mm mit dem Antennenanschluss des Jellox Node .
    Tip: Je nach Einbausituation kann es auch praktikabler sein, die Multiband Stabantenne mit Anschlusskabel 250mm erst anzuschließen, nachdem der Jellox Node in den Haltebügel eingesetzt wurde.

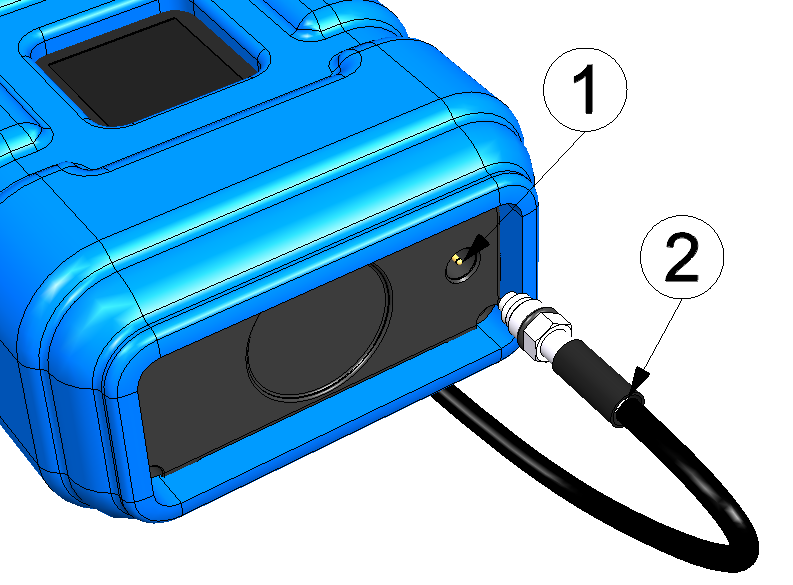

    Anschließen der Mobilfunkantenne

    1 Antennenanschluss 2 Multiband Stabantenne mit Anschlusskabel 250mm
  4. Setzen Sie den Jellox Node mit der Unterseite voran in den Haltebügel ein. Neigen Sie den Jellox Node dabei nach vorne (d. h. weg von der Wand), um die Oberseite des Jellox Node unter der oberen Arretierung des Haltebügels zu positionieren.

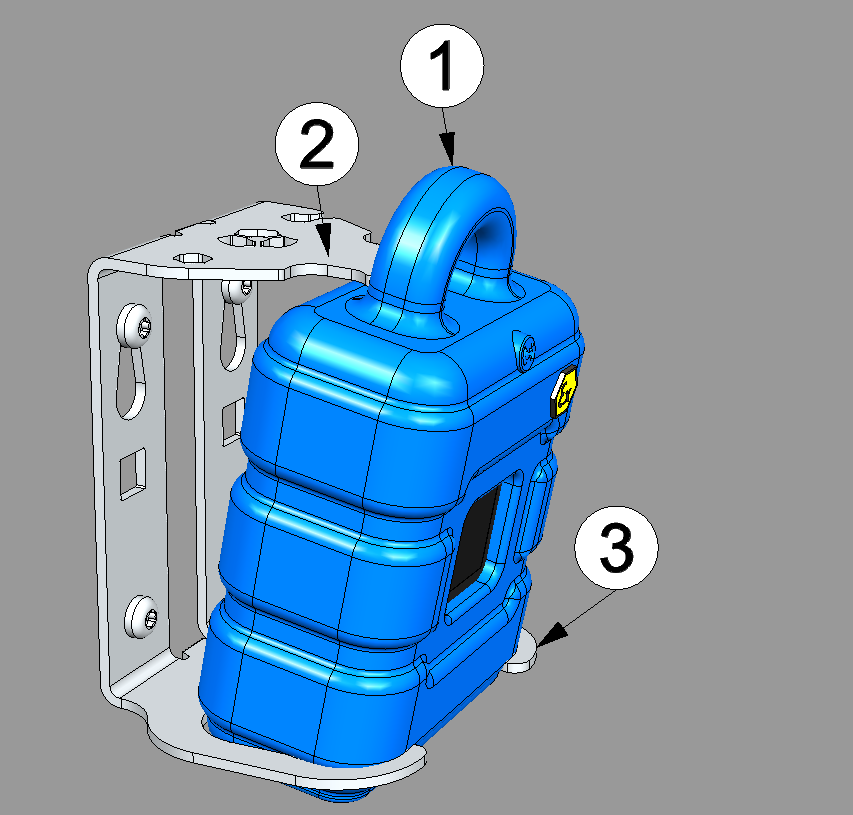

    Einsetzen des Jellox Node

    1 Jellox Node 3 Haltebügel
    2 obere Arretierung des Haltebügels 4 Anschlusskabel 7pol. für Sensoren 2,8 m
  5. Drücken Sie die Oberseite des Jellox Node in Richtung Wand, bis die Haltelasche des Schutzpanzers vollständig in die obere Arretierung des Haltebügels eingerastet ist.

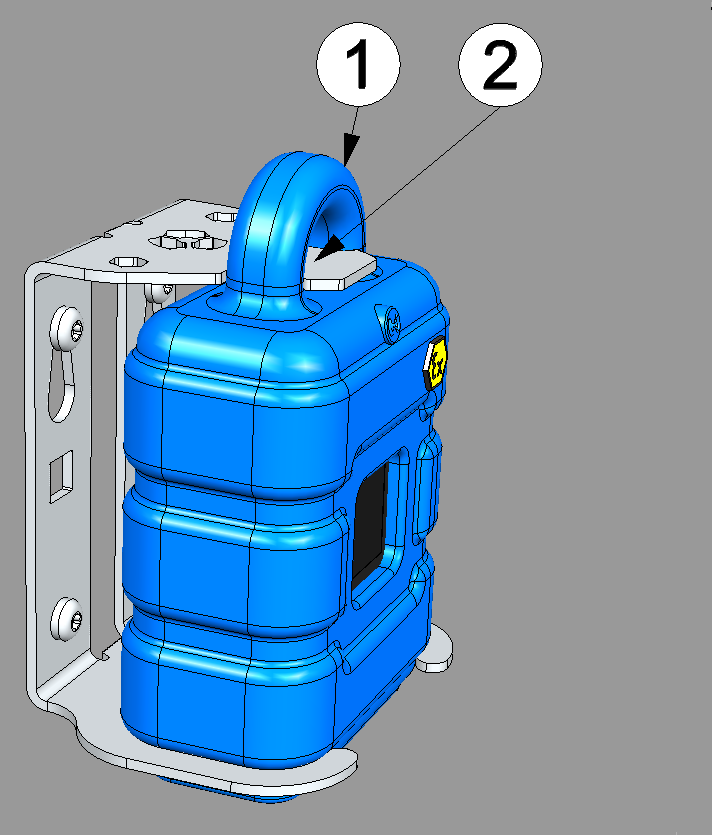

    Arretieren des Jellox Node

    1 Haltelasche des Schutzpanzers 2 obere Arretierung des Haltebügels
  6. Setzen Sie die Multiband Stabantenne mit Anschlusskabel 250mm in die dafür vorgesehene Aufnahme in der oberen Arretierung des Haltebügels ein.

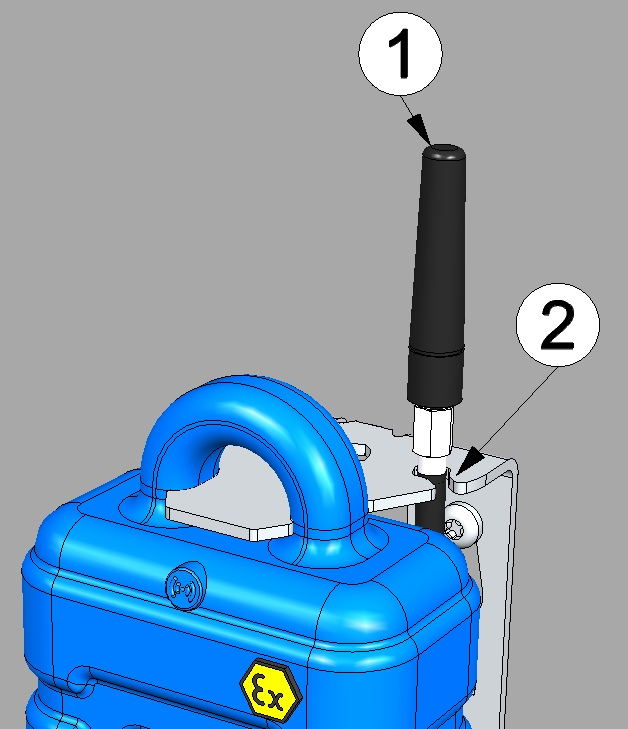

    Einsetzen der Antenne Schritt 1

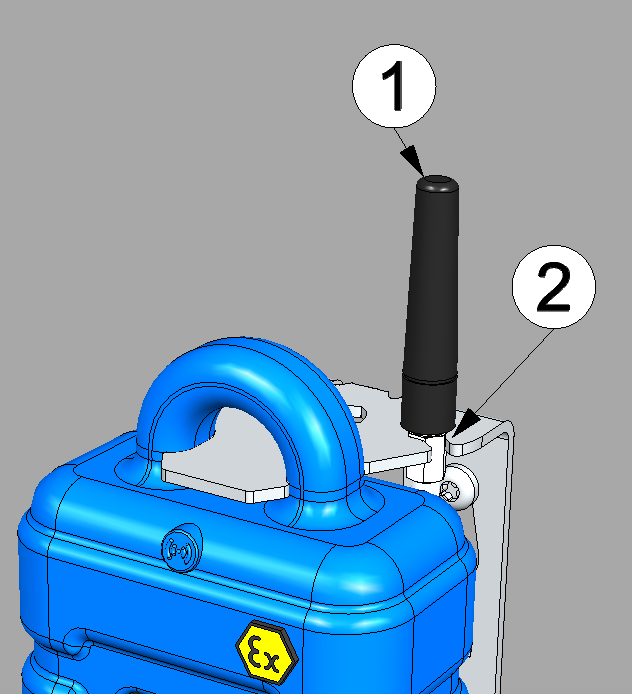

    Einsetzen der Antenne Schritt 2
    1 Multiband Stabantenne mit Anschlusskabel 250mm 2 Aufnahme für die Antenne
    7. Der folgende Schritt ist nur erforderlich, wenn Sie eine Plombe zum Erkennen von Manipulationen anbringen wollen
  7. Führen Sie den Plombendraht durch die Öse in der oberen Arretierung des Haltebügels und durch die Haltelasche des Schutzpanzers. Bilden Sie dabei eine geschlossene Schlaufe und stecken Sie die beiden Enden des Plobmendrahts durch die Plombe. Achten Sie drauf, dass der Plombendraht straff angezogen ist, aber nicht unter Spannung steht. Fixieren Sie die Plombe durch zusammenpressen mittels Plombenzange. Dokumentieren Sie gegebenenfalls den Vorgang gemäß der innerbetrieblichen Vorgaben.

    Caution: Kürzen Sie die Drahtenden sauber, um Verletzungen zu vermeiden.

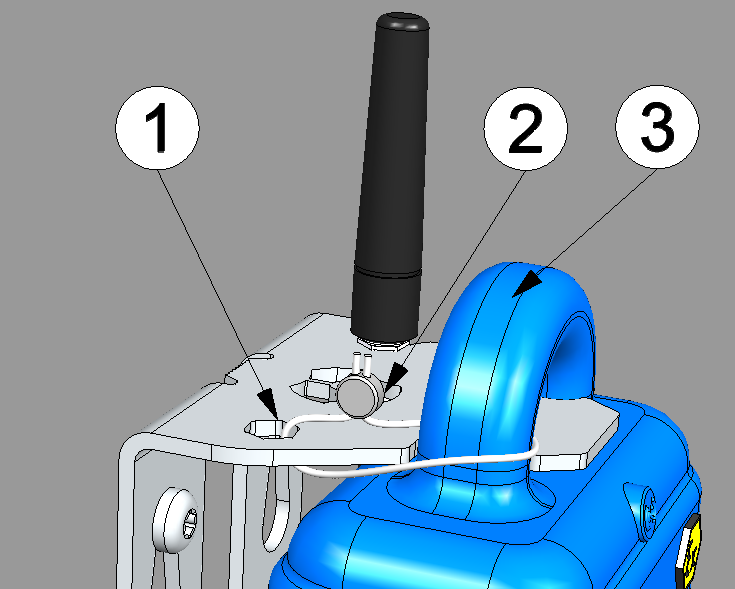

    Anbringen der Plombe

    1 Öse für Plombe oder Diebstahlsicherung 3 Haltelasche des Schutzpanzers
    2 Plombe
