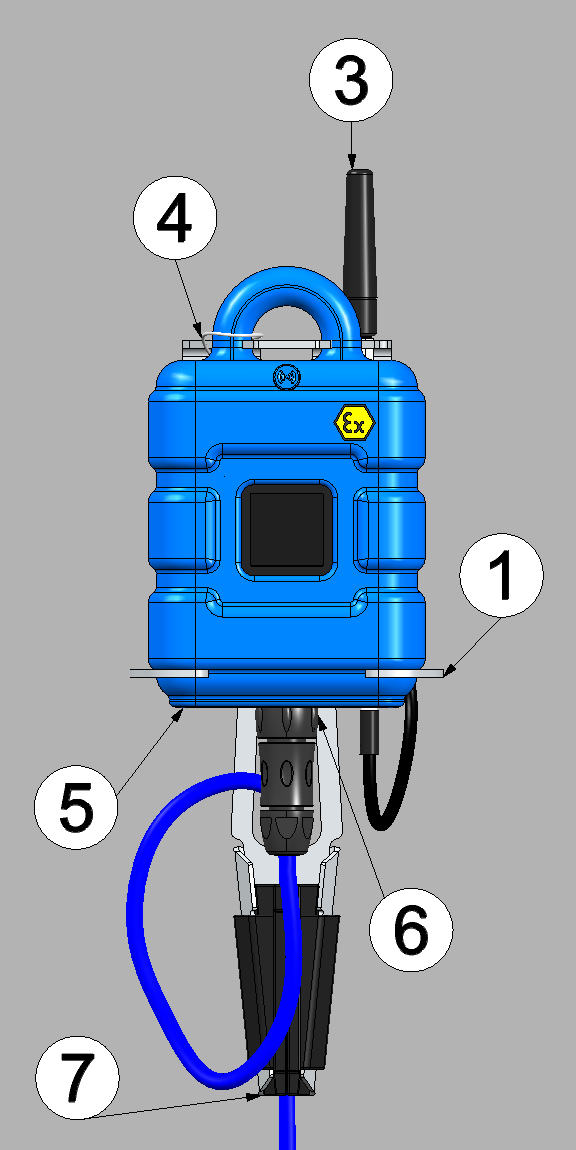

Wandmontage

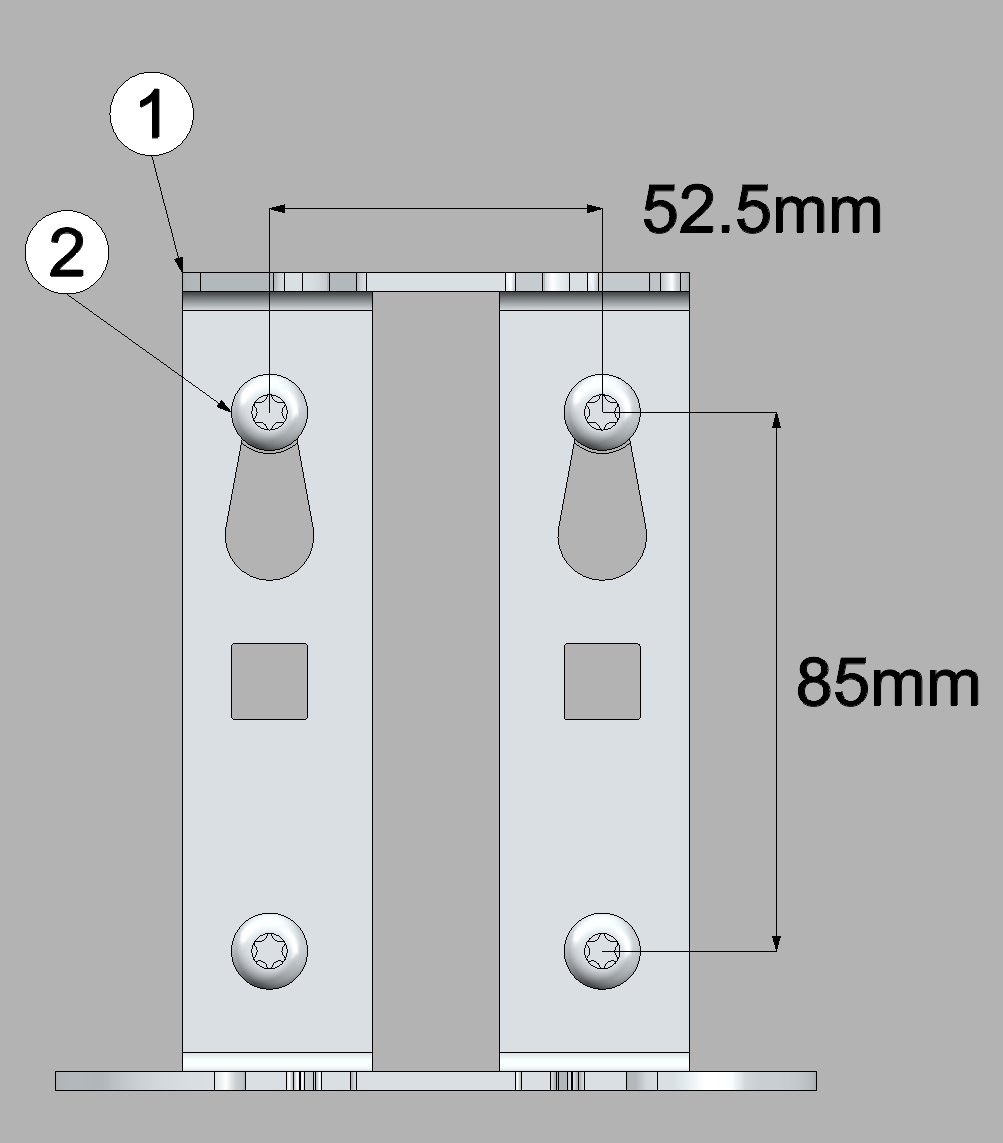

1. Bohren Sie vier Löcher mit 10 mm Durchmesser und mindestens 60 mm Tiefe entsprechend der Bemaßung in Abbildung Wandmontage Schritt 1 für die im Lieferumfang des Montagesets enthaltenen Dübel (10x50).
2. Stecken Sie zuerst in jedes der gebohrten Löcher einen der im Montageset enthaltenen Dübel, bevor Sie den Haltebügel (1) an die Wand schrauben.
3. Verbinden Sie den Stecker der Multiband Stabantenne mit Anschlusskabel 250mm mit dem Antennenanschluss des Jellox Analog .
   Tip: Je nach Einbausituation kann es auch praktikabler sein, die Multiband Stabantenne mit Anschlusskabel 250mm erst anzuschließen, nachdem der Jellox Analog in den Haltebügel eingesetzt wurde.

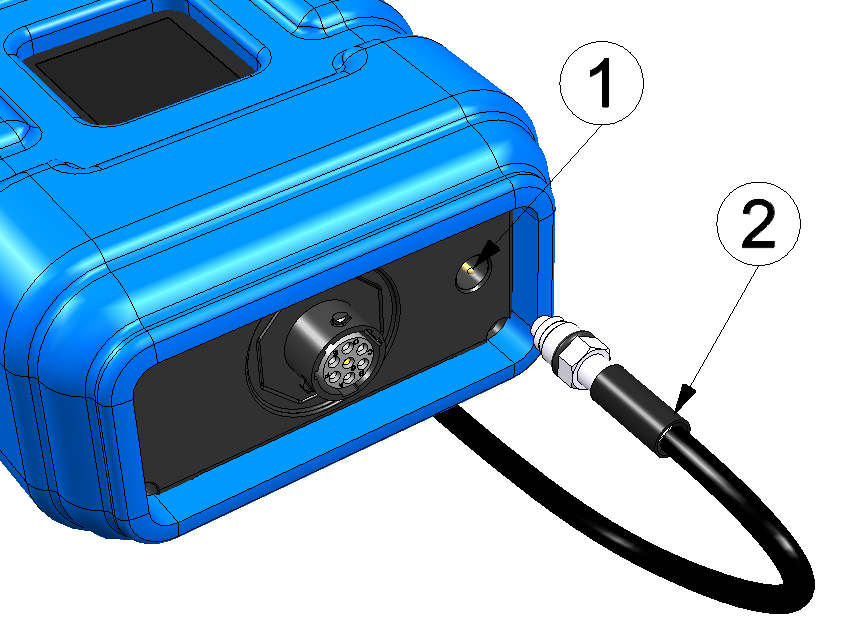

   Anschließen der Mobilfunkantenne

   1

   Antennenanschluss

   2

   Multiband Stabantenne mit Anschlusskabel 250mm

Die folgenden zwei Schritte sind nur erforderlich, wenn Sie einen Sensor mit mA-Ausgang verwenden wollen:
4. Schieben Sie die Kunststoffklemmbacken der Abspannklemme so weit nach oben, bis die entstehende Spalte groß genug für das Einsetzen des Anschlusskabels wird. Setzen Sie das Kabel ein und fixieren Sie es, indem Sie die Kunststoffklemmbacken wieder nach unten schieben. Auf der Seite des Steckers sollte das Kabel mindestens 40 cm aus den Kunststoffklemmbacken herausragen, um später ein komfortables Anschließen des Jellox Analog zu ermöglichen.

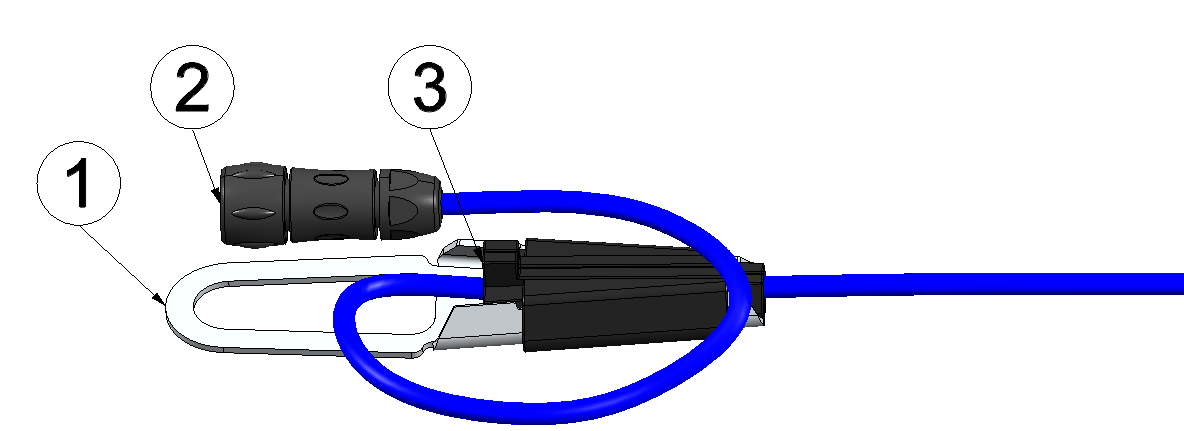

   Einsetzen des Anschlusskabels in die Abspannklemme

   1	Abspannklemme 5,5 - 10,5 mm	3	Kunststoffklemmbacken
   2	Anschlusskabel 7pol. für Sensoren 2,8 m

5. Hängen Sie die Abspannklemme in die dafür vorgesehene Aufnahme des Haltebügels ein.

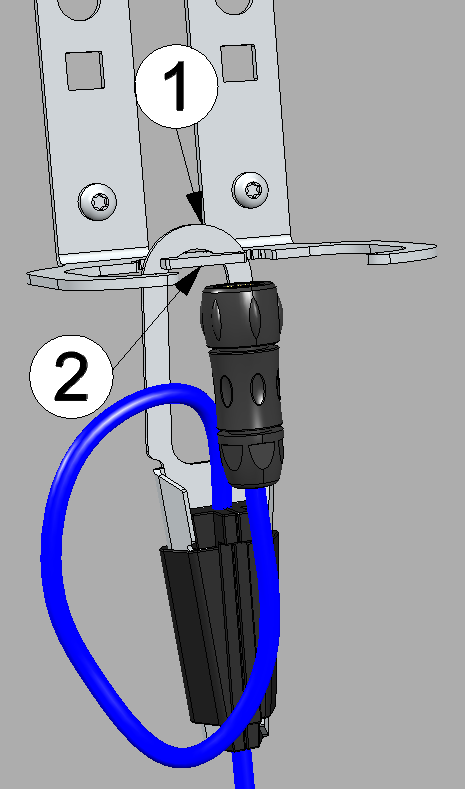

   Einhängen der Abspannklemme

   1

   Abspannklemme 5,5 - 10,5 mm

   2

   Aufnahme für die Abspannklemme

6. Setzen Sie den Jellox Analog mit der Unterseite voran in den Haltebügel ein. Neigen Sie den Jellox Analog dabei nach vorne (d. h. weg von der Wand), um die Oberseite des Jellox Analog unter der oberen Arretierung des Haltebügels zu positionieren. Es empfiehlt sich, das Anschlusskabel zuerst mit dem Sensoranschluss des Jellox Analog zu verbinden.

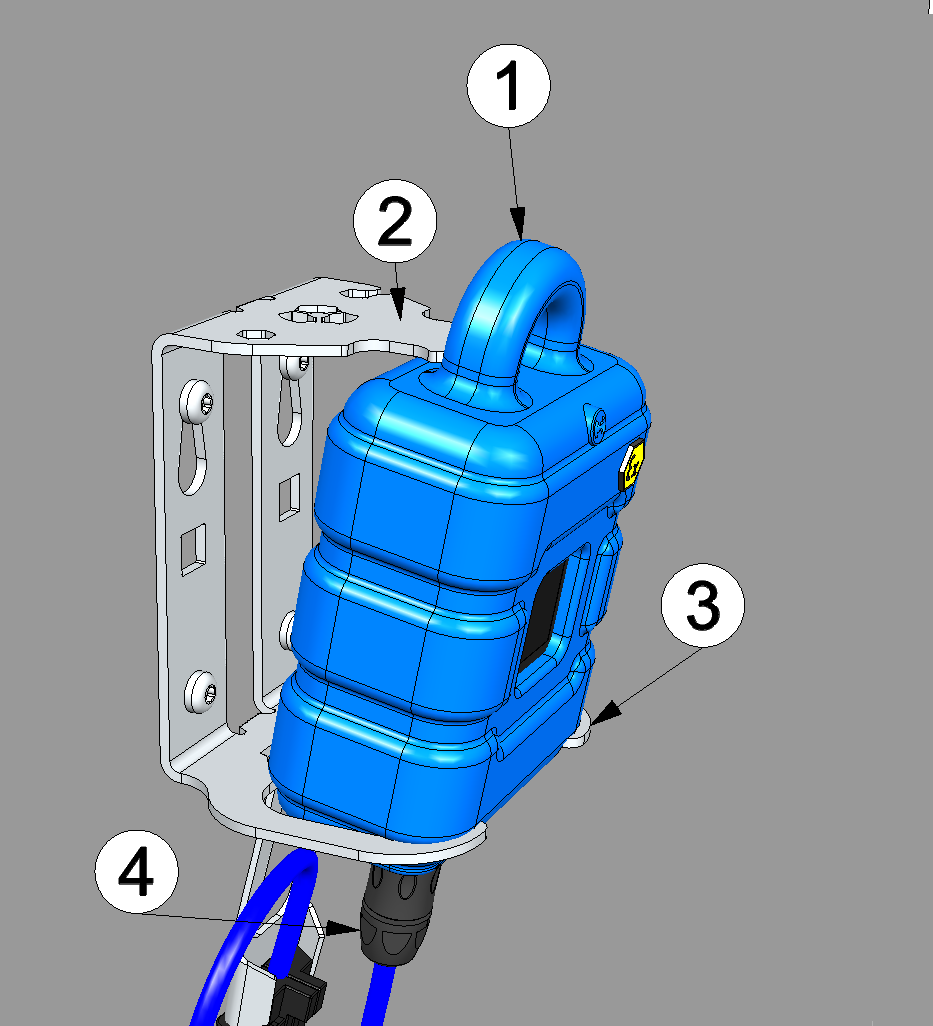

   Einsetzen des Jellox Analog

   1	Jellox Analog	3	Haltebügel
   2	obere Arretierung des Haltebügels	4	Anschlusskabel 7pol. für Sensoren 2,8 m

7. Drücken Sie die Oberseite des Jellox Analog in Richtung Wand, bis die Haltelasche des Schutzpanzers vollständig in die obere Arretierung des Haltebügels eingerastet ist.
   Note: Sollte sich das Anschlusskabel durch das Einsetzen des Jellox Analog in den Haltebügel verspannt haben, lockern Sie die Kunststoffklemmbacken der Abspannklemme kurz, um dieses Problem zu beheben. Achten Sie darauf, dass der Biegeradius der Kabelschlaufe oberhalb der Abspannklemme 3 cm nicht unterschreitet.

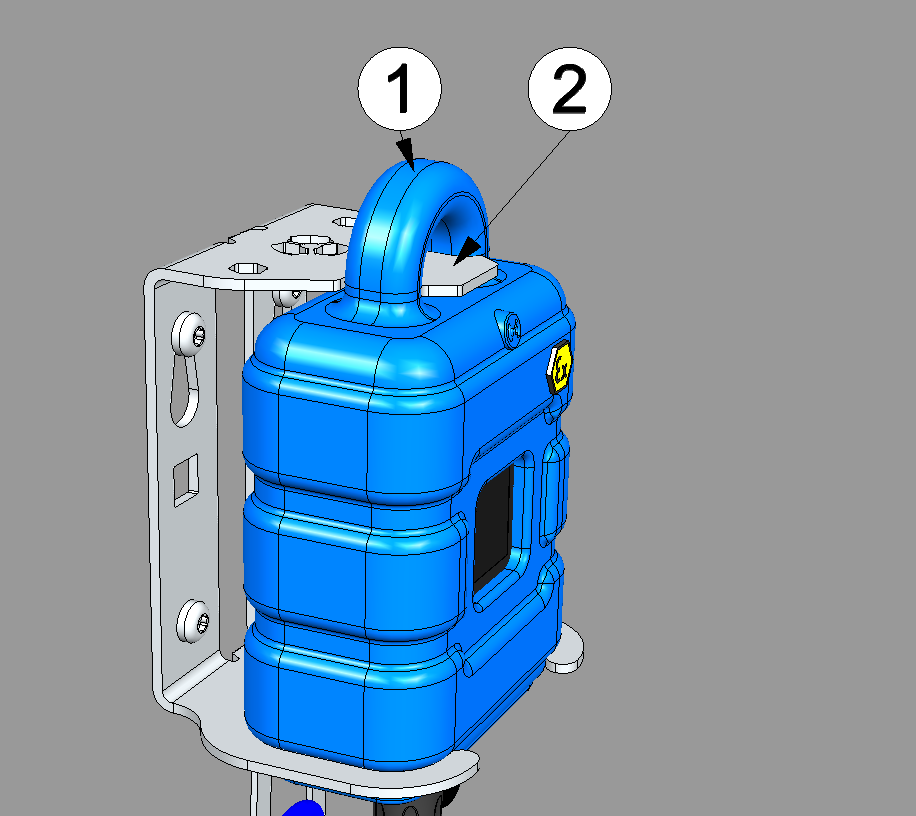

   Arretieren des Jellox Analog

   1

   Haltelasche des Schutzpanzers

   2

   obere Arretierung des Haltebügels

8. Setzen Sie die Multiband Stabantenne mit Anschlusskabel 250mm in die dafür vorgesehene Aufnahme in der oberen Arretierung des Haltebügels ein.

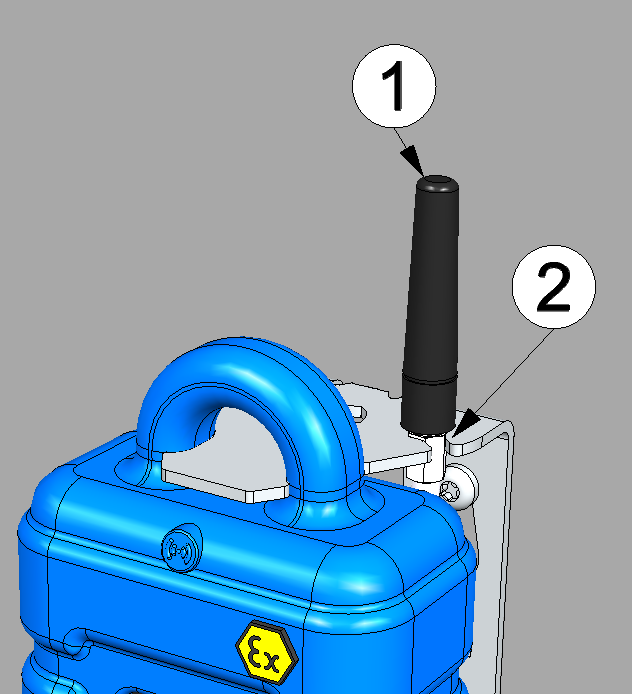

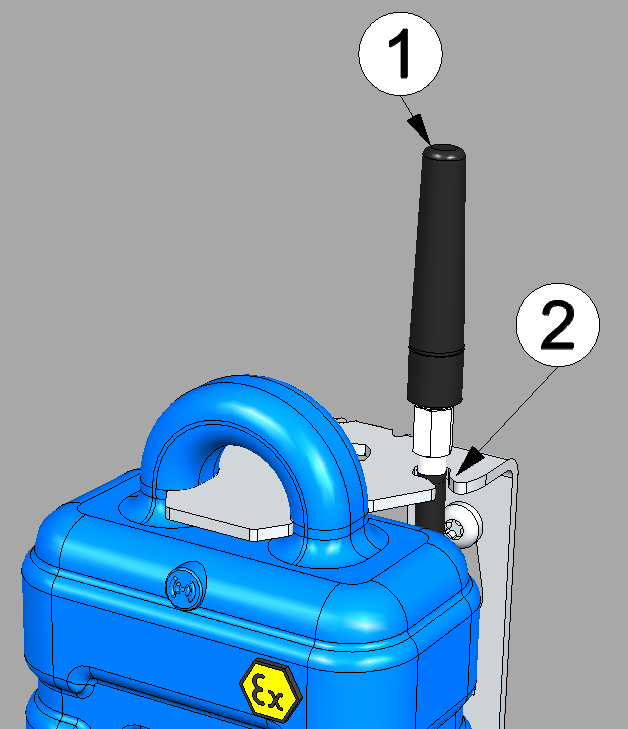

   Einsetzen der Antenne Schritt 1

   Einsetzen der Antenne Schritt 2

   1

   Multiband Stabantenne mit Anschlusskabel 250mm

   2

   Aufnahme für die Antenne

Der folgende Schritt ist nur erforderlich, wenn Sie eine Plombe zum Erkennen von Manipulationen anbringen wollen
9. Führen Sie den Plombendraht durch die Öse in der oberen Arretierung des Haltebügels und durch die Haltelasche des Schutzpanzers. Bilden Sie dabei eine geschlossene Schlaufe und stecken Sie die beiden Enden des Plobmendrahts durch die Plombe. Achten Sie drauf, dass der Plombendraht straff angezogen ist, aber nicht unter Spannung steht. Fixieren Sie die Plombe durch zusammenpressen mittels Plombenzange. Dokumentieren Sie gegebenenfalls den Vorgang gemäß der innerbetrieblichen Vorgaben.



   Caution: Kürzen Sie die Drahtenden sauber, um Verletzungen zu vermeiden.

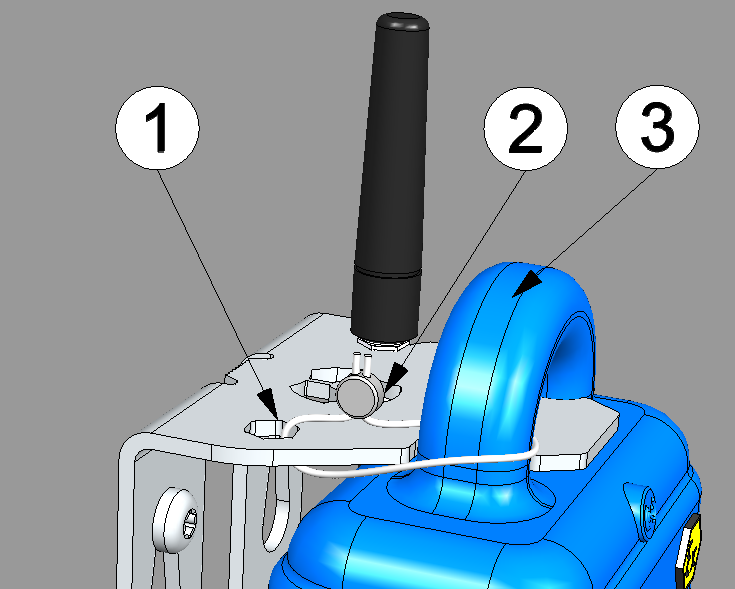

   Anbringen der Plombe

   1	Öse für Plombe oder Diebstahlsicherung	3	Haltelasche des Schutzpanzers
   2	Plombe
