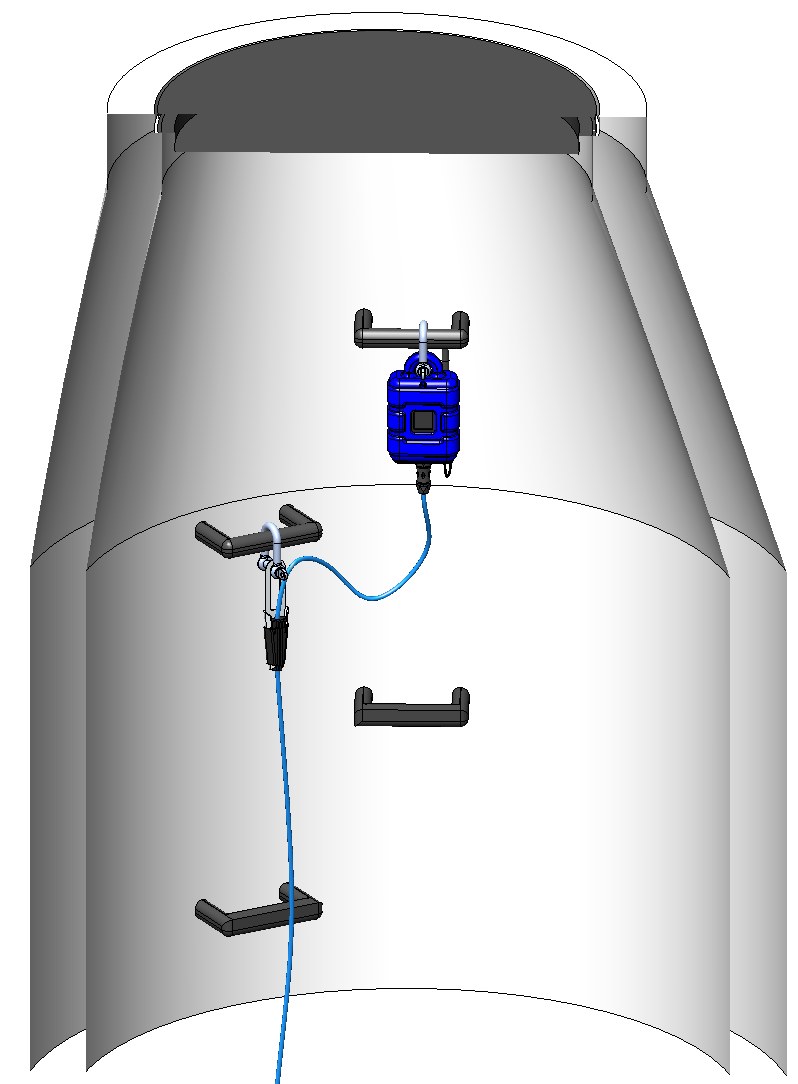

Hängende Montage
Für die hängende Montage sind folgende optionale Zubehörsets erforderlich
- 2 x Niro Schäkel (206.330)
- 1 x Abspannklemme 5,5 - 10,5 mm (301017)
- 1 x Multiband Antenne mit Halterung (300787)
|

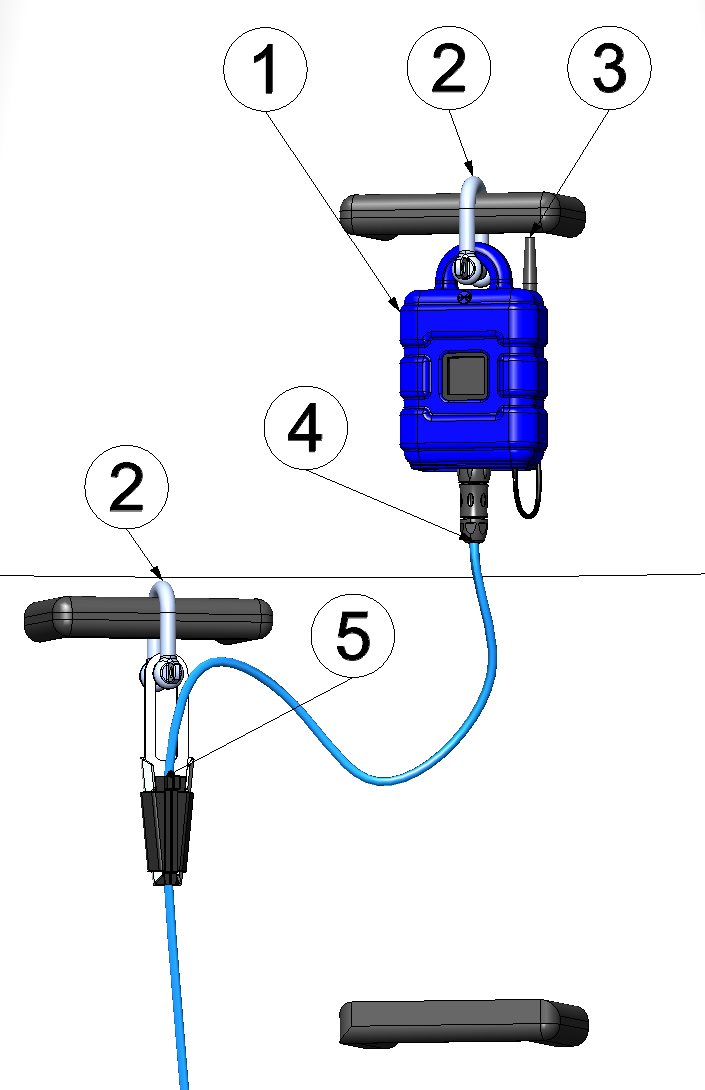

Hängende Montage |
| 1 | Jellox Analog | 4 | Anschlusskabel des Sensors (z. B. Anschlusskabel 7pol. für Sensoren 2,8 m 206.602) |
| 2 | Niro Schäkel (206.330) | 5 | Abspannklemme 5,5 - 10,5 mm (301017) |
| 3 | Multiband Antenne mit Halterung (300787) |
- Montieren Sie die Multiband Antenne mit Halterung (300787) an der Rückseite des Jellox Analog
- Benutzen Sie den Niro Schäkel (206.330), um das Jellox Analog der Abbildung Hängende Montage Detailansicht entsprechend an einer Sprosse der Kanalleiter oder eines ähnlichen Befestigungspunktes zu montieren.
- Benutzen Sie den Niro Schäkel (206.330) und die Abspannklemme 5,5 -
10,5 mm (301017) um das Anschlusskabel des
Sensors der Abbildung Hängende Montage
Detailansicht entsprechend an einer Sprosse der Kanalleiter oder eines ähnlichen
Befestigungspunktes zu befestigen.
Important: Der Sensoranschluss des Jellox Analog ist nicht dafür ausgelegt hohe Lasten zu tragen. Daher muss eine Abspannklemme verwendet werden um das Sensorkabel in geeigneter Weise zu befestigen.
- Verbinden Sie das Sensorkabel mit dem Sensoranschluss des Jellox Analog .
Important: Wenn Sie ein Klemmrohr zur Verbindung des Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) mit dem eigentlichen Sensorkabel verwenden, muss sich das Klemmrohr zwischen der Abspannklemme 5,5 - 10,5 mm (301017) und dem Sensoranschluss des Jellox Analog befinden (siehe Verwendung der Klemmrohre).
