Anschluss des Sensors

Important:
  • Achten Sie auf eine sachgemäße Montage!
  • Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
  • Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den Instrumenten führen!
  • Verlegen Sie alle Datenkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine scharfen Krümmungen aufweisen.
  • Die Länge von Datenkabel darf 30 m nicht überschreiten!
  • Wenn kein Kabel mit dem Sensoranschluss verbunden ist, muss der Stecker mit der im Lieferumfang enthaltenen Schutzkappe (Typ "UTS10DCG") versehen werden. Bei Verschmutzung ist die Schutzkappe vor dem Anbringen zu reinigen.

Anschluss der Sensoren

Anschluss der Sensoren bei Verwendung des Anschlusskabel 7pol. für Sensoren 2,8 m (206.602)

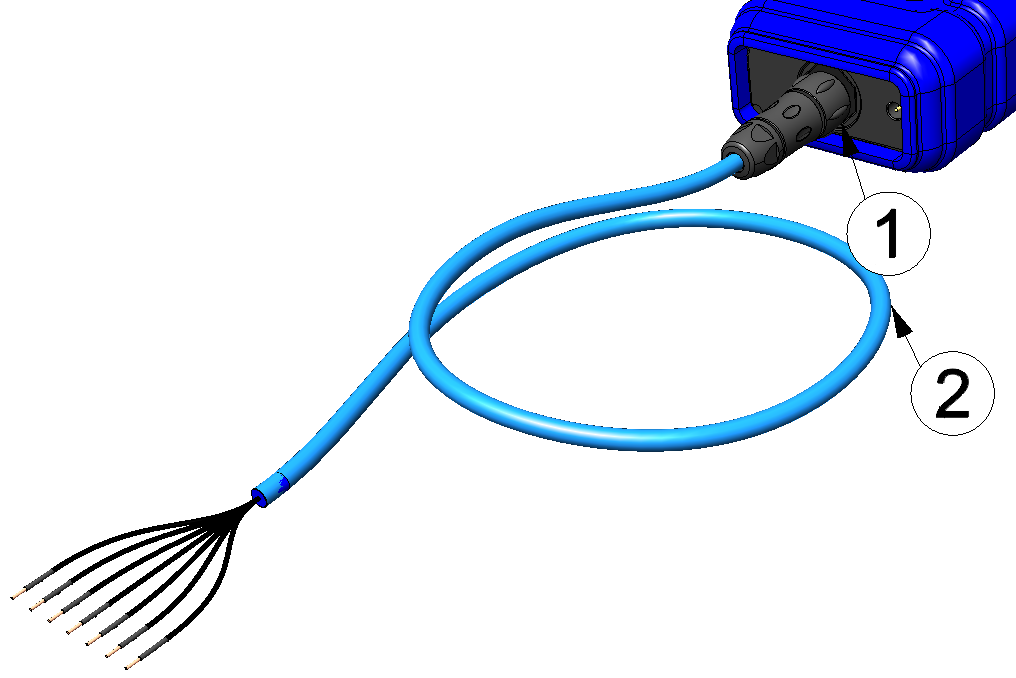

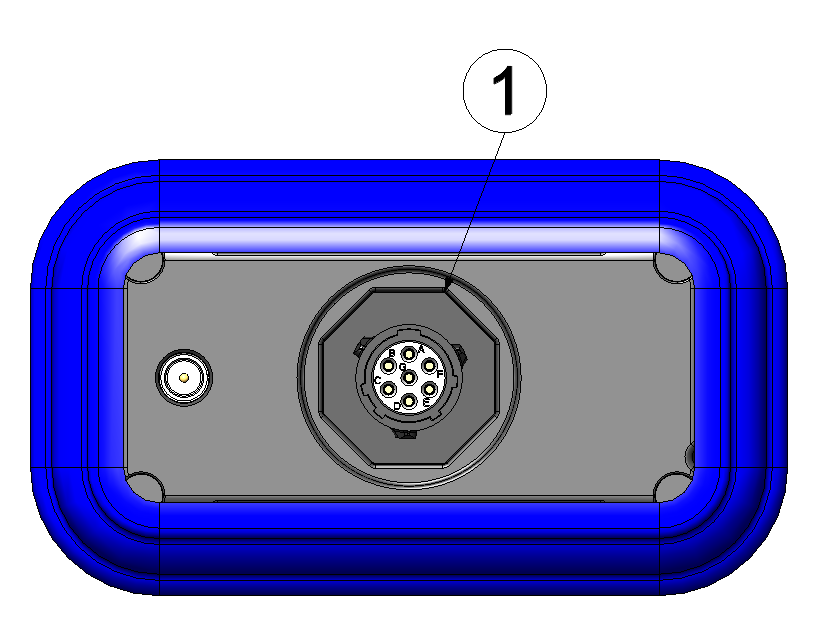

1 Sensoranschluss (7pol. MIL Buchse) 2 Anschlusskabel 7pol. für Sensoren 2,8 m (206.602)



Sensoranschluss
  Sensoranschluss (7pol. MIL Buchse) Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) Signal

Sensoranschluss

Anschlusskabel 7pol. für Sensoren 2,8 m

A 5 NC
B 4 NC
C 3 schaltbare und einstellbare Sensorversorgung (0...22 V )
D 2 NC
E 7 Universaleingang 1
F 6 NC
G 1 Masse
  1. Aktivieren Sie im Eingabefenster "Universaleingang" den zum Ausgabesignal Ihres Sensors passenden Modus (siehe Universaleingang).
  2. Verbinden Sie Ihre Sensoren mit dem Sensoranschluss. Sie können dazu das Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) oder den Kabelstecker 7pol. (206.654) verwenden. Weiteres Zubehör finden Sie im Kapitel Ersatzteile und Zubehör.
    Important: Wenn Sie das Jellox Analog in Bereichen mit explosiver Atmosphäre der Zone 1 betreiben, beachten Sie beim Verbinden der offenen Enden des Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) mit Ihren Sensoren die ATEX-Bestimmungen (z. B. Abstände der Signalleitungen). Selbiges gilt, wenn Sie den Kabelstecker 7pol. (206.654) verwenden.
    Important: Bei Verwendung des Anschlusskabel 7pol. für Sensoren 2,8 m (206.602) schützen Sie die Verbindungsstelle zwischen Sensorkabel und Sensor in geeigneter Art und Weise gegen das Eindringen von Feuchtigkeit und Staub. Sie können dazu das Klemmrohr (300256) oder das Druckausgleichsklemmrohr (300131) verwenden (siehe Verwendung der Klemmrohre).
  3. Schließen Sie die Antenne an (siehe Anschluss der Mobilfunkantenne).
  4. Aktivieren Sie mittels Magnetschalter den Setup-Modus (siehe Setup-Modus). Daraufhin sollte am Display des Geräts das Symbol für den Verbindungsaufbau angezeigt werden.
    Tip: Sollte sich das Jellox Analog noch im Transportmodus befunden haben, wird die Transportsperre durch das Auslösen des Setup-Modus entfernt und das Gerät nimmt den Betrieb laut Konfiguration wieder auf.
    5. Der folgende Schritt ist nicht zwingend erforderlich:
  5. Überprüfen Sie, ob die Verbindung zum myDatanet korrekt funktioniert hat (siehe Kommunikation mit dem Gerät testen).
