Universaleingang
Grundeinstellungen

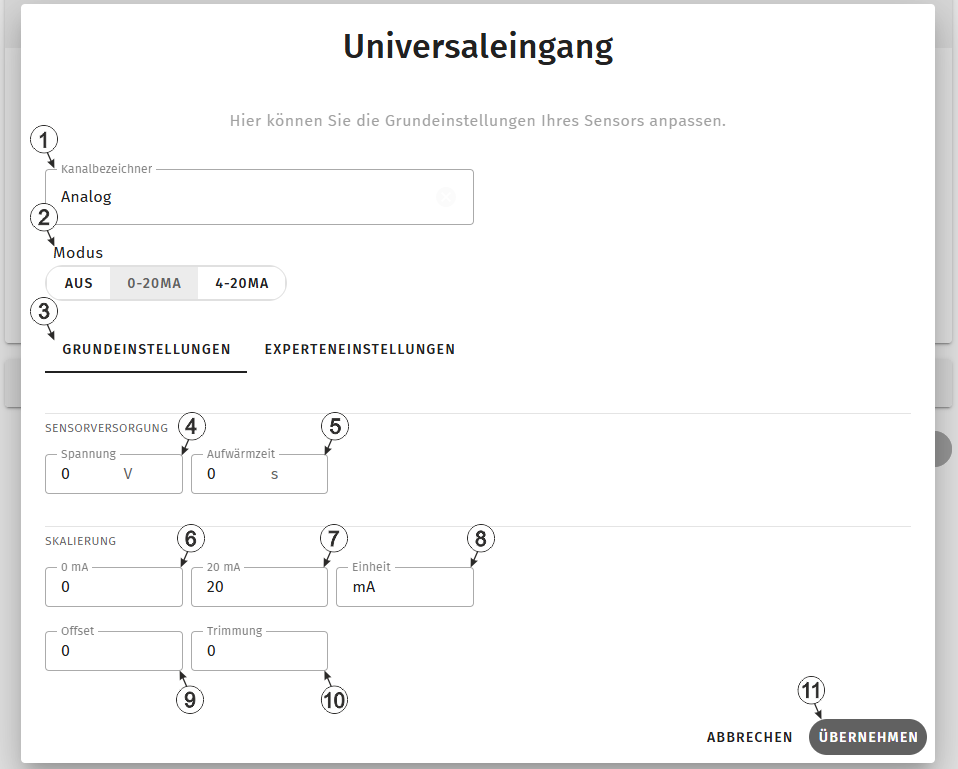

Eingabefenster "Universaleingang", Tab "Grundeinstellungen"
| 1 | frei wählbarer,
variabler Teil der Bezeichnung für die Messwerte, die mittels des mA-Eingangs am Jellox Analog erfasst
werden. Über den mA-Eingang werden mehrere Messwerte erfasst. Deren Bezeichnung setzt sich aus dem variablen und einem fixen Teil zusammen ("myName - Value", "myName - Vsens", "myName - Warmup Time", usw. ). |
|
| 2 | Schaltflächen zur
Auswahl des Modus für den Messkanal Tip: Beim Auswählen des Modus werden die Werte für "Start des Messbereichs in der Messeinheit" und "Ende des Messbereichs in der Messeinheit" automatisch
auf 0 mA | 20 mA (Modus 0-20 mA) bzw. 4 mA | 20 mA
(Modus 4-20 mA) gesetzt. Bei der Inbetriebnahme wir dadurch direkt das vom
Sensor gelieferte Stromsignal angezeigt. Die Werte können natürlich manuell
überschrieben werden. |
|
| aus | Messkanal deaktiviert | |
| 0-20 mA | Gültiger Eingangssignalbereich 0...20 mA (0 mA = 0 %, 20 mA = 100 %) | |
| 4-20 mA | Gültiger Eingangssignalbereich 4...20 mA (4 mA = 0 %, 20 mA = 100 %) | |
| 3 | Schaltflächen zum Wechseln zwischen den einzelnen Tabs des Eingabefensters | |
| 4 | Auswahl der Ausgangsspannung für die Sensorversorgung | |
| 5 | gibt die Zeit (in 0,1 sec.) an, für die die Sensorversorgung vor der Messung eingeschaltet wird (siehe Technische Details zur Sensorversorgung) | |
| 6 | Start des Messbereichs in der Messeinheit | |
| 7 | Ende des Messbereichs in der Messeinheit | |
| 8 | String, der als Messwerteinheit von allen Anzeigeelementen des Servers verwendet wird [0‑8 Zeichen] | |
| 9 | ermöglicht es, den Messwert um einen Offsetwert zu korrigieren (siehe Ergänzende Erklärung zum Nullpunktabgleich und der Montagehöhe des Sensors) | |
| 10 | dient dem Abgleich des Nullpunktes (siehe Ergänzende Erklärung zum
Nullpunktabgleich und der Montagehöhe des Sensors) Tip: Ergänzende Erklärungen zum Nullpunktabgleich (d. h. der
Berücksichtigung der Trimmung) finden Sie im Handbuch des jeweiligen
Sensormoduls. |
|
| 11 | Button zum Übernehmen der Einstellungen
Note: Zum Speichern der Einstellungen muss auch noch der
"Speichern"-Button unterhalb des Konfigurationsabschnitts "Smart Actions" geklickt
werden.
|
|
Ergänzende Erklärung zum Nullpunktabgleich und der Montagehöhe des Sensors
Annahme: Messbereich des 4-20 mA Drucksensors 0-5 m

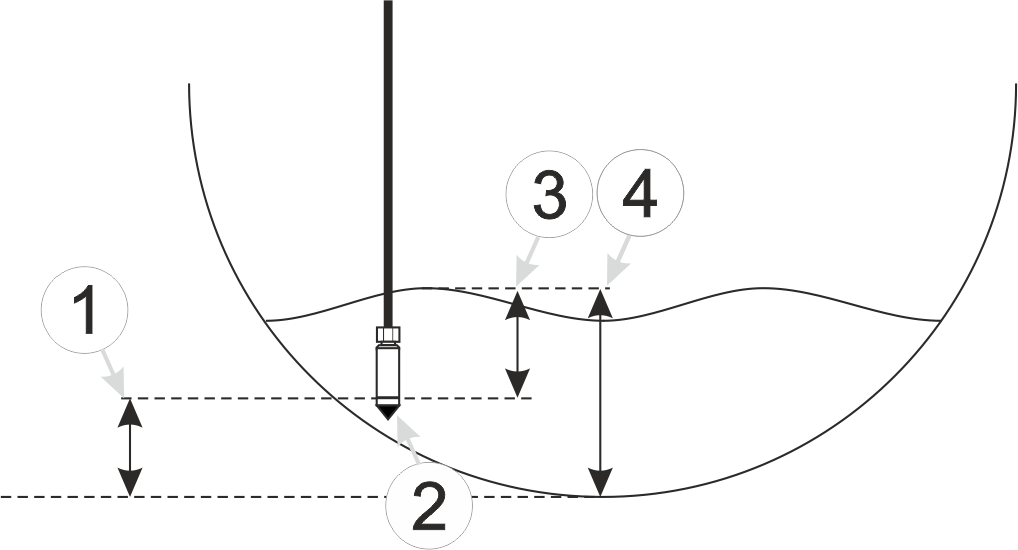

Montagesituation des Drucksensors
| 1 | Montagehöhe: 15 cm | 3 | Ausgabewert des Sensors: 6 cm |
| 2 | Drucksensor | 4 | Gemessener Füllstand: 20 cm |
| Parameter | Wert |
|---|---|
| Modus | 4-20 mA |
| 0 % | 0 |
| 100 % | 5 |
| Trimmung | -0,01 |
| Offset | 0,15 |
| Einheit | m |
Erklärung: Beim Vergleich des gemessenen Füllstands mit dem Ausgabewert des Sensors unter Berücksichtigung der Montagehöhe wurde festgestellt, dass der Wert um 1cm zu hoch ist. Da der Parameter "Trimmung" und "Offset" zum skalierten Messwert addiert werden, kann dieser Fehler dadurch ausgeglichen werden, dass der Wert des Parameters "Trimmung" auf -0,01 m gesetzt wird.
Experteneinstellungen

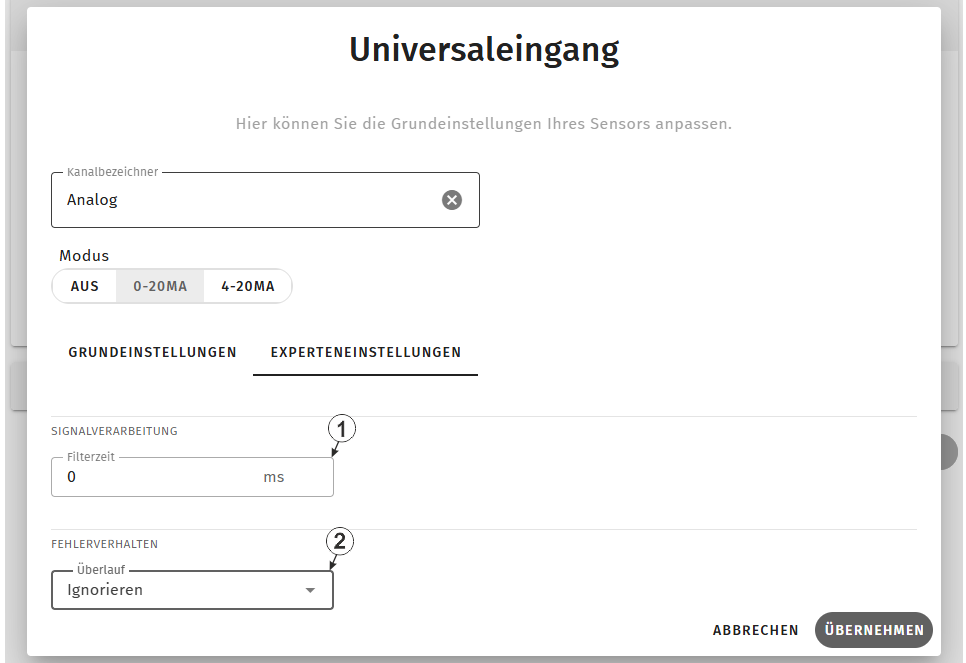

Eingabefenster "Universaleingang", Tab "Experteneinstellungen"
| 1 | Zeit in [ms], über die das Analogsignal zwecks Signalglättung gemittelt wird, dient zur Unterdrückung von Signalrauschen (siehe "Beispiel zur Erklärung der Filter Zeit in Kombination mit der ext. Aufwärmzeit" im Kapitel Technische Details zur Sensorversorgung) | |
| 2 | Handling bei Messbereichsverletzungen | |
| Ignorieren | Der Messwert wird über die Bereichsgrenzen hinaus berechnet. | |
| Abschneiden | Der Messwert wird bei den Bereichsgrenzen abgeschnitten. | |
| NAMUR |
0...20 mA Modus:
4...20 mA Modus:
|
|
