Online-Hilfe für 4-Channel Data Logger MBM am myDatalogEASY IoTmini
Allgemeine Produktinformationen

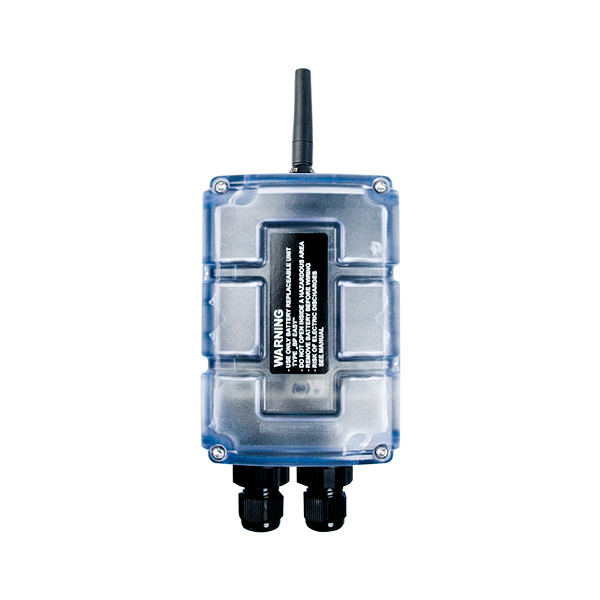

Der 4‑Channel Data Logger MBM
ist ein für den autarken Betrieb entworfener Datenlogger.
Produktmerkmale:
- Modbus Client
- Modbus über RS485 Schnittstelle
- Betriebsmodus Modbus/RTU
- Universaleingänge für digitale und analoge Signale
- schaltbare und einstellbare Versorgung für Sensoren
- Potentialfreier Schaltkontakt
- internes Batteriefach
- Batterie, Akku oder direkte Versorgung
- exakter Batterie-/Akku-Ladezustand nach Coulomb-Methode
- kompakte Bauweise
- integrierter Laderegler
- konfigurierbar über Webschnittstelle
- Gerätezeit mit dem Server synchronisiert
- Hardware Real-Time Clock
- sehr geringe Inbetriebnahme- & Betriebskosten
- integrierter, langlebiger SIM-Chip

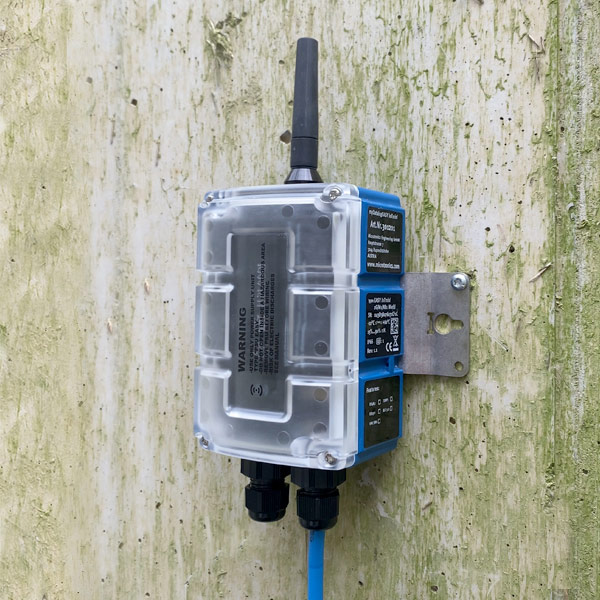

Anwendung:
- Datenaustausch mit Modbus-Server
- Füllstandmessung
- Durchflussmessung
- Temperaturmessung
- Übertragung von Sondenmesswerten
- Zählerfernauslese
Diese Online-Hilfe ist gültig ab:
Häufig gestellte Fragen (FAQs)
| Blinkcode | Farbe | Beschreibung |
|---|---|---|
| 0x | --- | Transportsperre (Übertragung aus, Messung aus) |
| 1x | grün | letzte Verbindung o.k. |
| 2x | rot | letzte Übertragung fehlerhaft |
| 7x | rot | Netzsperre/kein passender Provider |
| 8x | rot | kein Mobilfunknetz |
| 9x | rot | falscher PIN/1 Versuch verbleibend |
| 10x | rot | keine Mobilfunkverbindung |
| 11x | rot | kein Server erreichbar |
| 12x | rot | fehlerhafter SIM-Chip |
Eine detaillierte Erklärung finden Sie im Abschnitt 3-farbige Status-LED.
|

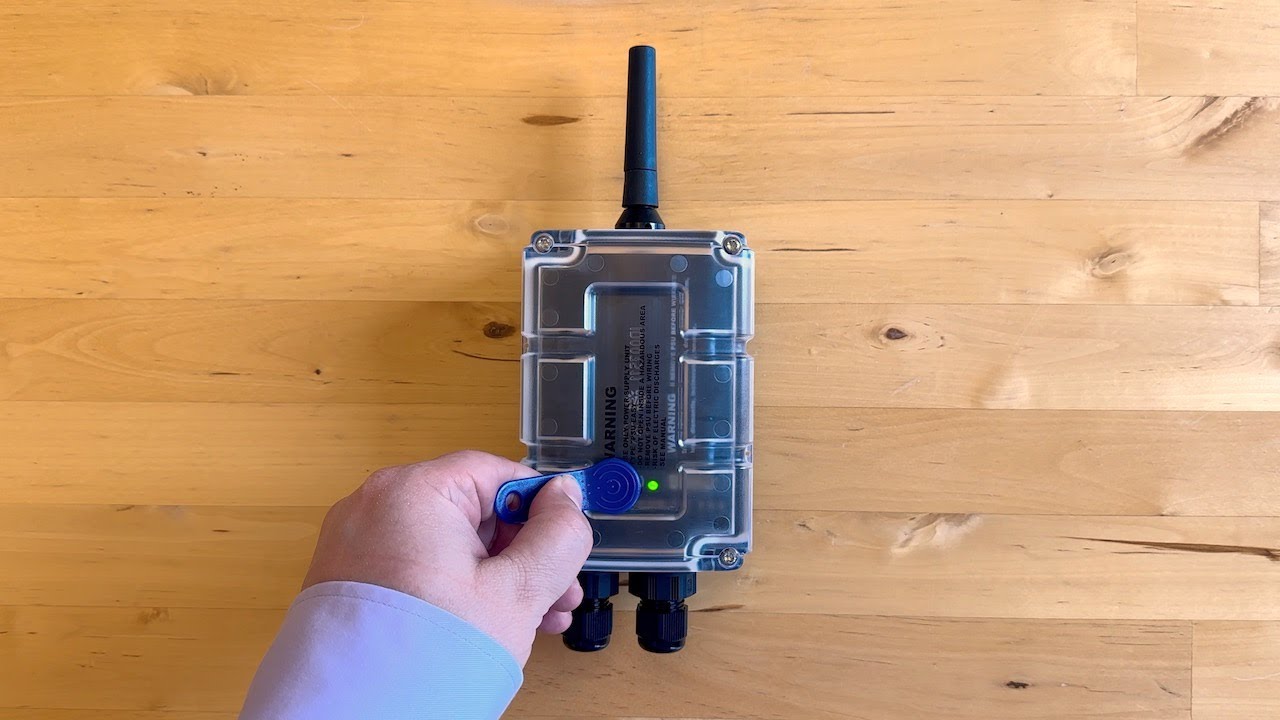

| How-To-Video: Auslösen des Aloha-Übertragungsmodus |
Halten Sie den MDN Magnet (206.803) für mindestens 3 sec. an die in der folgenden Abbildung gezeigte Stelle.

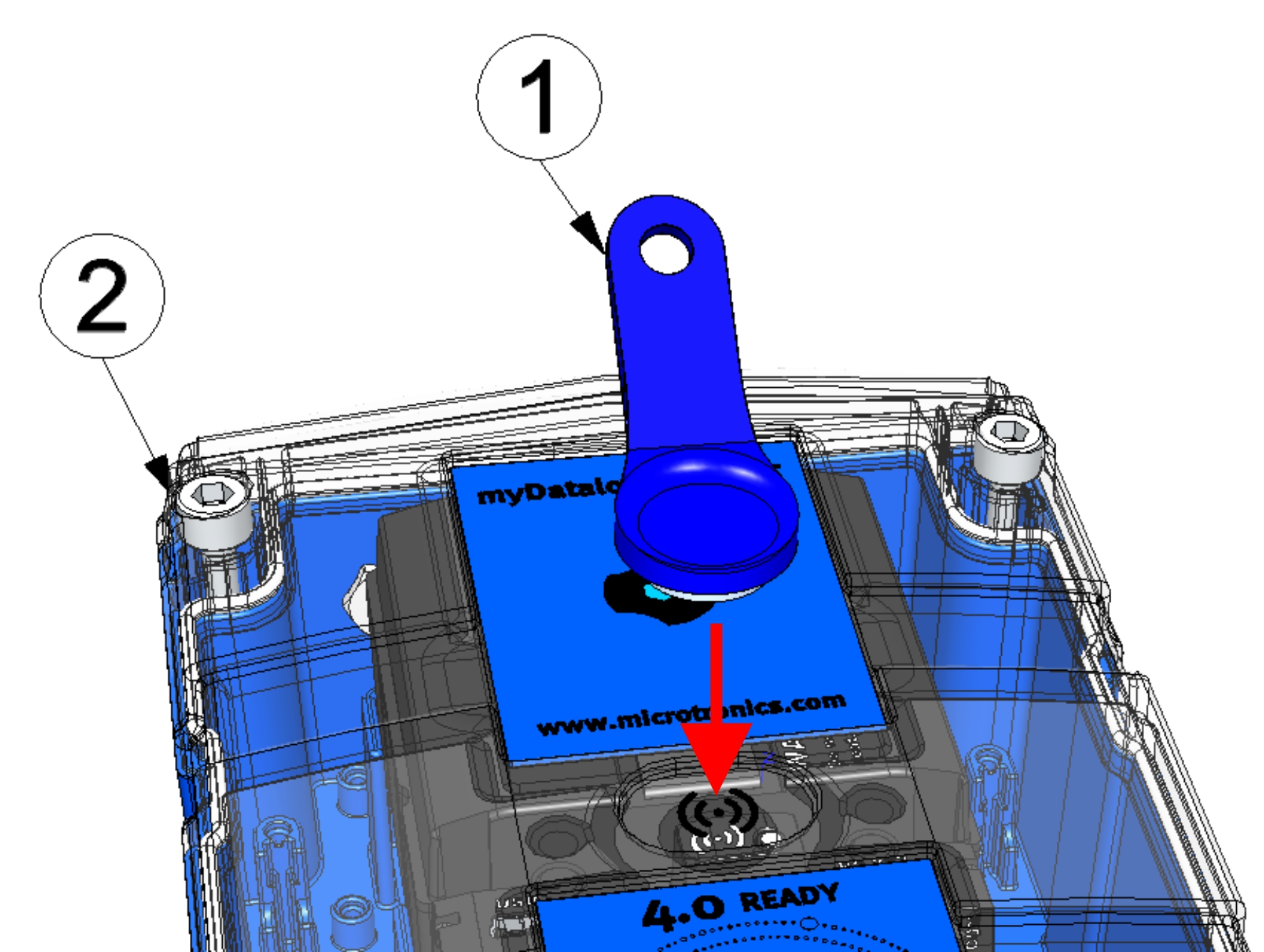

| 1 | MDN Magnet (206.803) | 2 | 4‑Channel Data Logger MBM |
Halten Sie den MDN Magnet (206.803) kurz (ca. 1 sec.) an die in der folgenden Abbildung gezeigte Stelle.
Verwenden Sie ein verdrilltes und geschirmtes Kabel, um Einflüsse durch elektromagnetische Störungen aus der Umgebung zu reduzieren. Die Gesamtlänge der Leitungen zur Anbindung der Modbus-Server darf 30 m nicht überschreiten. Es empfiehlt sich, ein mehradriges Kabel zu verwenden, in dem Daten- und Versorgungsleitungen gemeinsam geführt werden können. Bei der Anbindung mehrerer Modbus-Server ist ausschließlich eine Bus-Struktur zulässig. Stichleitungen sowie Stern- oder Baum-Strukturen sind nicht zulässig.
Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.

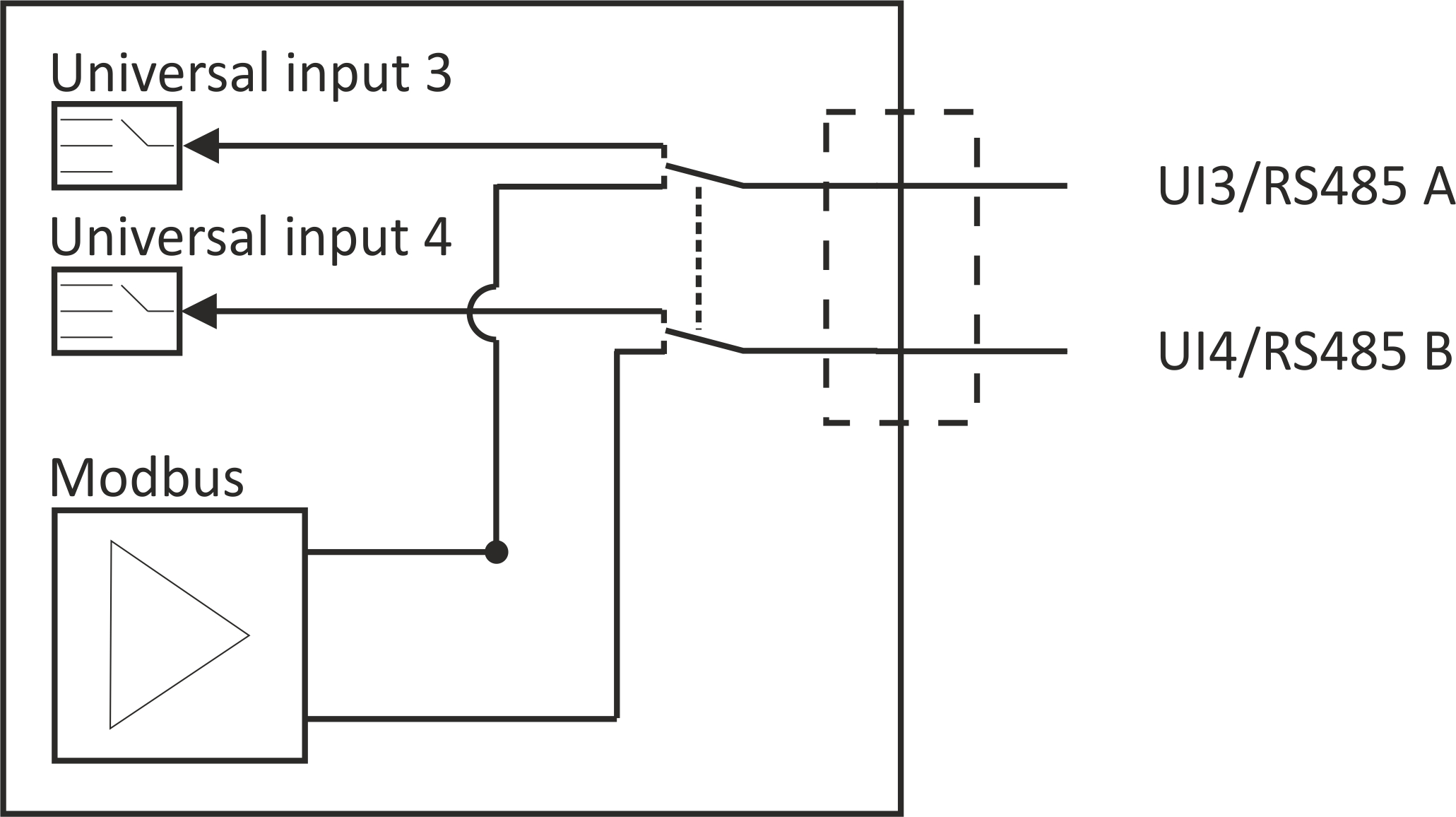

Für die Kommunikation mit den Modbus-Servern wird die RS485 Schnittstelle verwendet. RS485 A und der Universaleingang 3 teilen sich eine Klemme an der Hauptklemmleiste. Gleiches gilt für RS485 B und den Universaleingang 4. Daher stehen die Universaleingänge 3 und 4 bei Verwendung von Modbus nicht zur Verfügung.
Weitere Informationen finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung
Über die Checkbox "Terminierung", die sich in der Eingabemaske zur Konfiguration der Modbus Schnittstelle befindet, kann der 120Ω Abschlusswiderstand zwischen RS485 A und B zugeschaltet werden. (Siehe Modbus Schnittstelle)
Die OnBoard RS485-Schnittstelle verfügt über keine Klemmwiderstände (Pull up auf RS485 A und Pull down auf RS485 B).
Eine detaillierte Erklärung finden Sie im Abschnitt Technische Details zur OnBoard RS485-Schnittstelle.
Anschlussbeispiele (Digital, Open Collector Ausgang, 0/4...20mA, 0...2/10V)

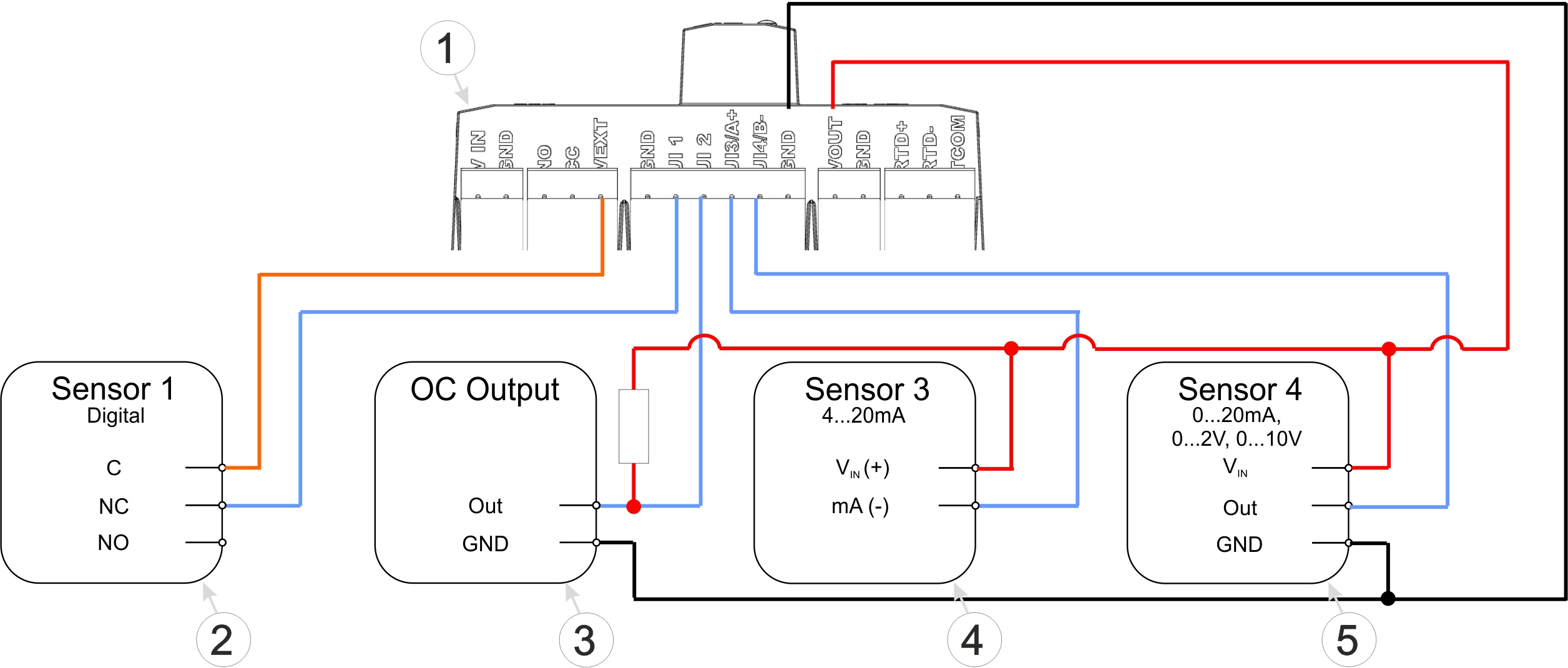

| 1 | Hauptklemmleiste des 4‑Channel Data Logger MBM | 4 | 2-Leiter mA-Sensor |
| 2 | potentialfreier Relaiskontakt | 5 | 3-Leiter mA-Sensor oder 3-Leiter U-Sensor |
| 3 | Sensor mit Open Collector Ausgang |
Anschlussbeispiele (aktiver mA-Ausgang)

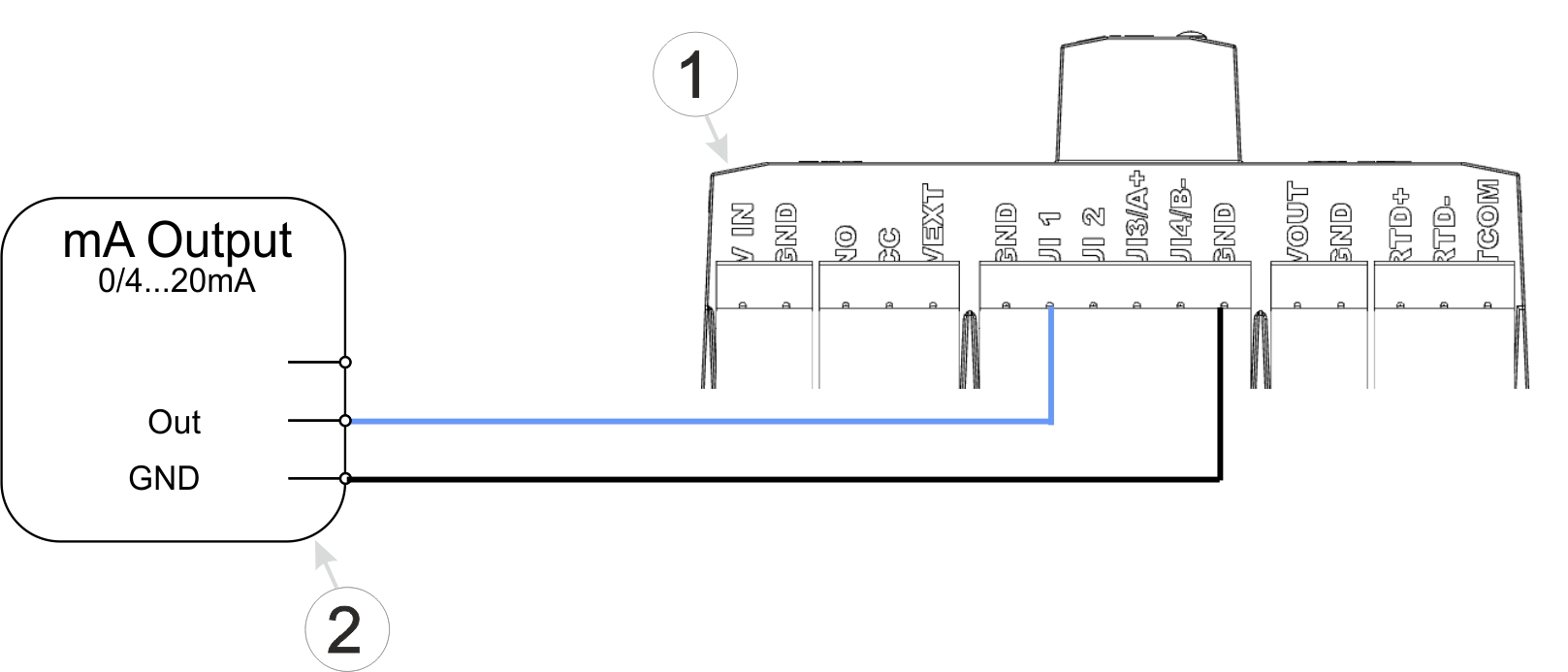

| 1 | Hauptklemmleiste des 4‑Channel Data Logger MBM | 2 | Aktiver mA-Ausgang, Signalwandler oder Trennwandler |
Eine detaillierte Erklärung finden Sie im Abschnitt Anschluss der Sensoren, der Aktoren und der Versorgung.
Aktivieren Sie den Transportmodus, indem Sie die "Betriebsart" im Konfigurationsabschnitt "Grundeinstellungen" (siehe Grundeinstellungen) auf "transport" setzen. Lösen Sie danach einen Verbindungsaufbau aus (siehe Aloha-Übertragungsmodus), damit die geänderte Konfiguration zum 4‑Channel Data Logger MBM übertragen wird.
Eine detaillierte Erklärung finden Sie im Abschnitt Aufbewahrung des Produkts.
